方程式赛车后方翼侧板结构设计

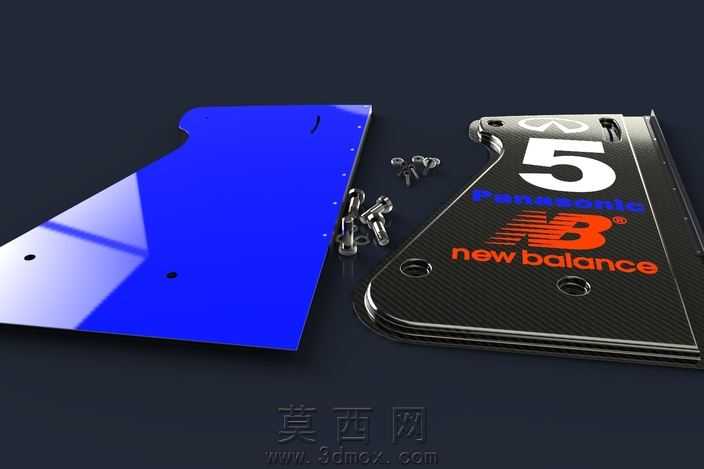

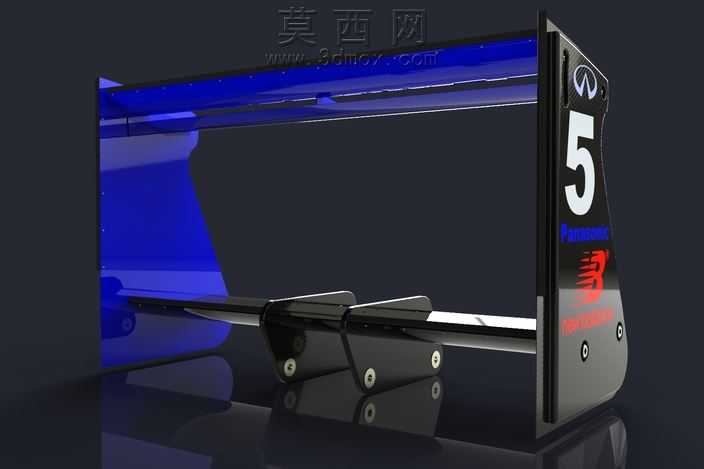

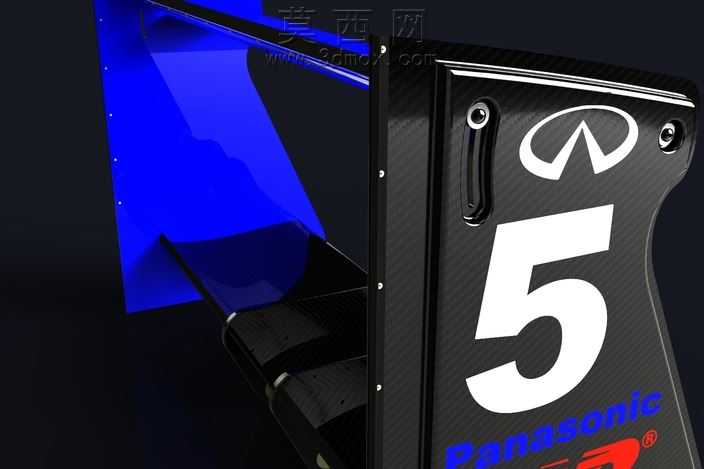

本作品为方程式赛车后方翼侧板的三维设计成果，建模阶段依托参数化三维设计软件完成全尺寸精准构建，首先基于赛车空气动力学性能需求确定翼侧板的外轮廓曲面，通过多段样条曲线拟合出符合下压力设计要求的流线型边界，对板件边缘的安装孔位、铆钉排布位置进行精准定位，确保每一处孔位的坐标公差控制在装配允许范围内。渲染阶段采用物理级材质渲染方案，分别为不同结构部件匹配对应真实材质：主体夹层结构的外层12K缎面碳纤维材质，通过调整纹理走向、各向异性参数还原碳纤维编织面料的真实光泽与肌理，呈现出碳纤维材料特有的斜向编织纹理与半哑光质感；Rohacell泡沫芯层在剖面展示区域还原轻质泡沫的多孔哑光质感；阳极氧化铝合金托架部分，通过调整金属粗糙度、反射率参数，还原樱桃铆钉阳极氧化后细腻的金属光泽与均匀的氧化层色彩，金属紧固件则还原不锈钢材质的冷调金属反光与表面细微加工纹理。结构设计上采用高性能复合材料夹层方案，以Rohacell硬质泡沫作为芯层，上下铺设12K缎面碳纤维预浸料作为蒙皮，在保证翼侧板整体结构刚度、抗扭强度的同时最大限度降低部件自重，满足赛车轻量化设计需求；翼侧板与车架连接部位采用加入樱桃铆钉的阳极氧化铝合金托架作为连接结构，通过均匀排布的铆钉实现碳纤维蒙皮与铝合金托架的可靠连接，避免不同材料连接部位出现应力集中问题，同时保证连接位置的装配精度，确保翼侧板安装后与尾翼主翼、端板的配合间隙符合空气动力学设计要求。设计过程中同步完成了部件的装配干涉检查，验证了所有紧固件的安装空间，确保每一颗螺栓、铆钉都具备足够的安装操作空间，同时对翼侧板的曲面连续性进行反复调整，保证外表面G2连续，避免气流经过表面时产生不必要的湍流，保障尾翼整体的空气动力学效率。
