方形轴流散热风机结构设计方案

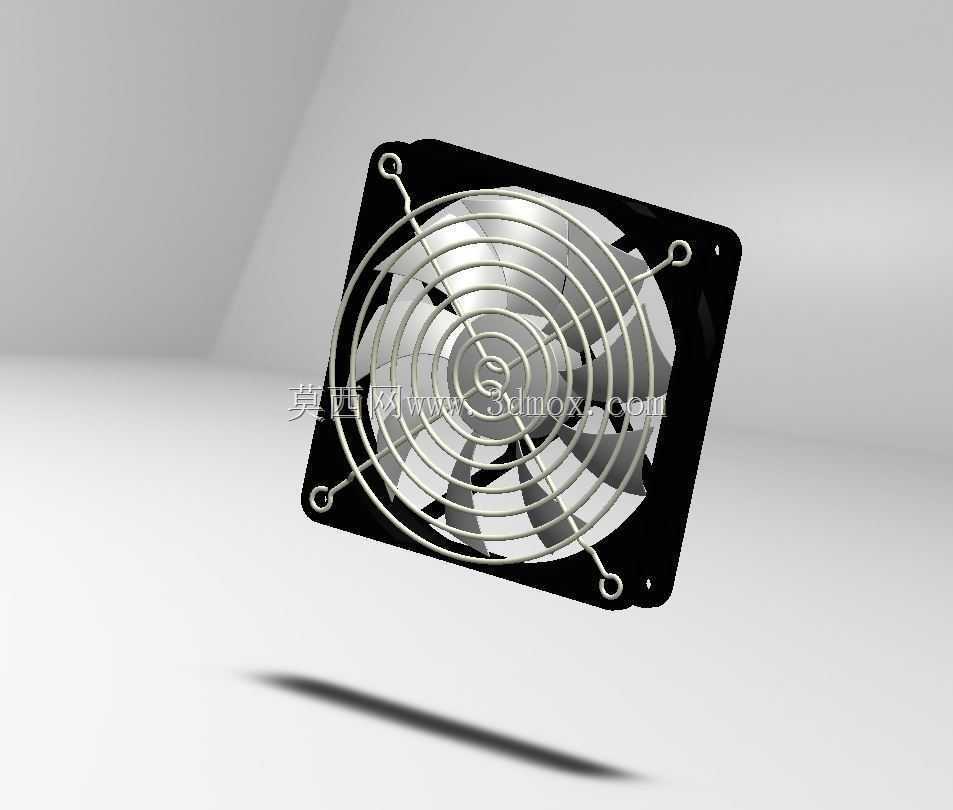

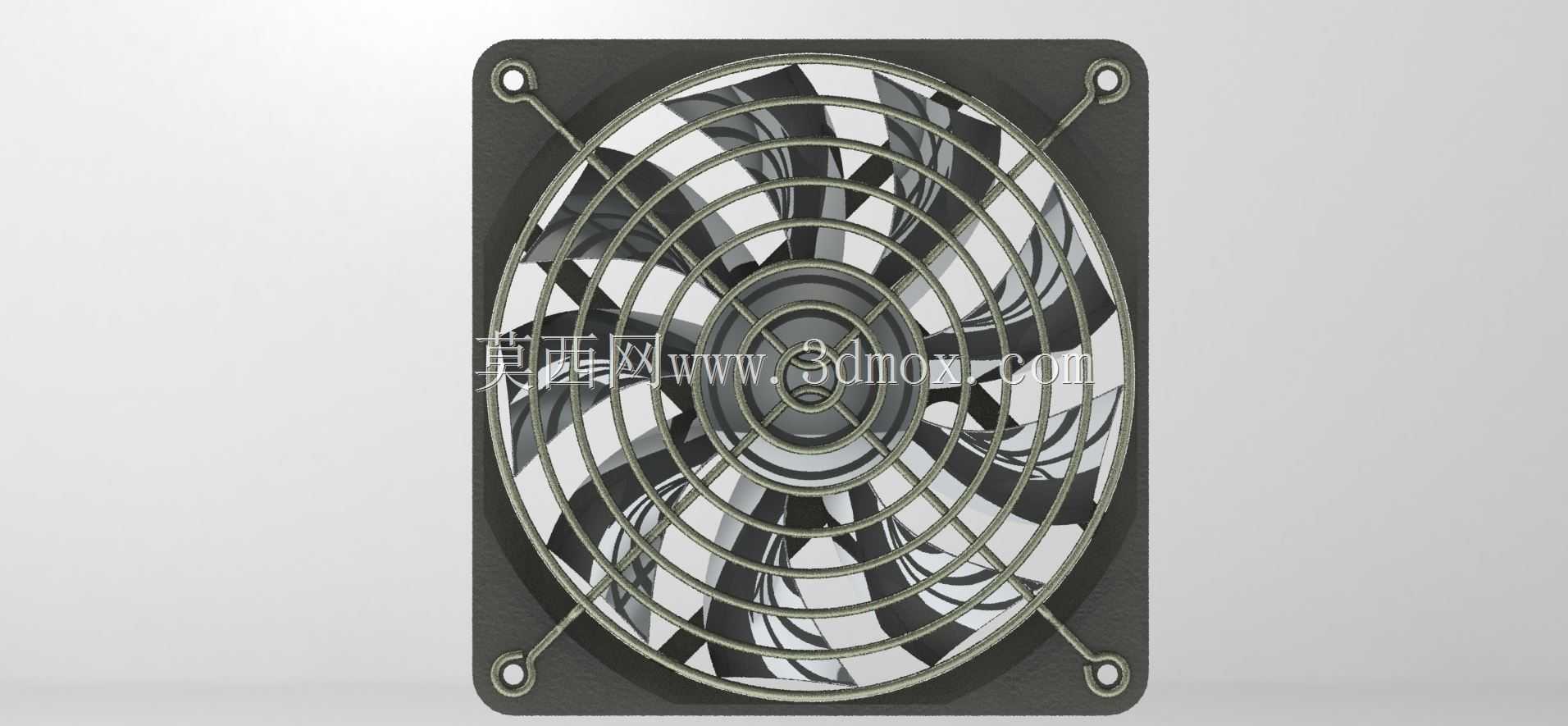

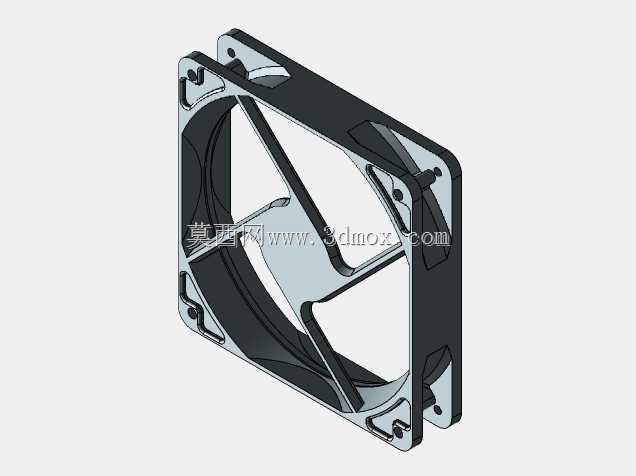

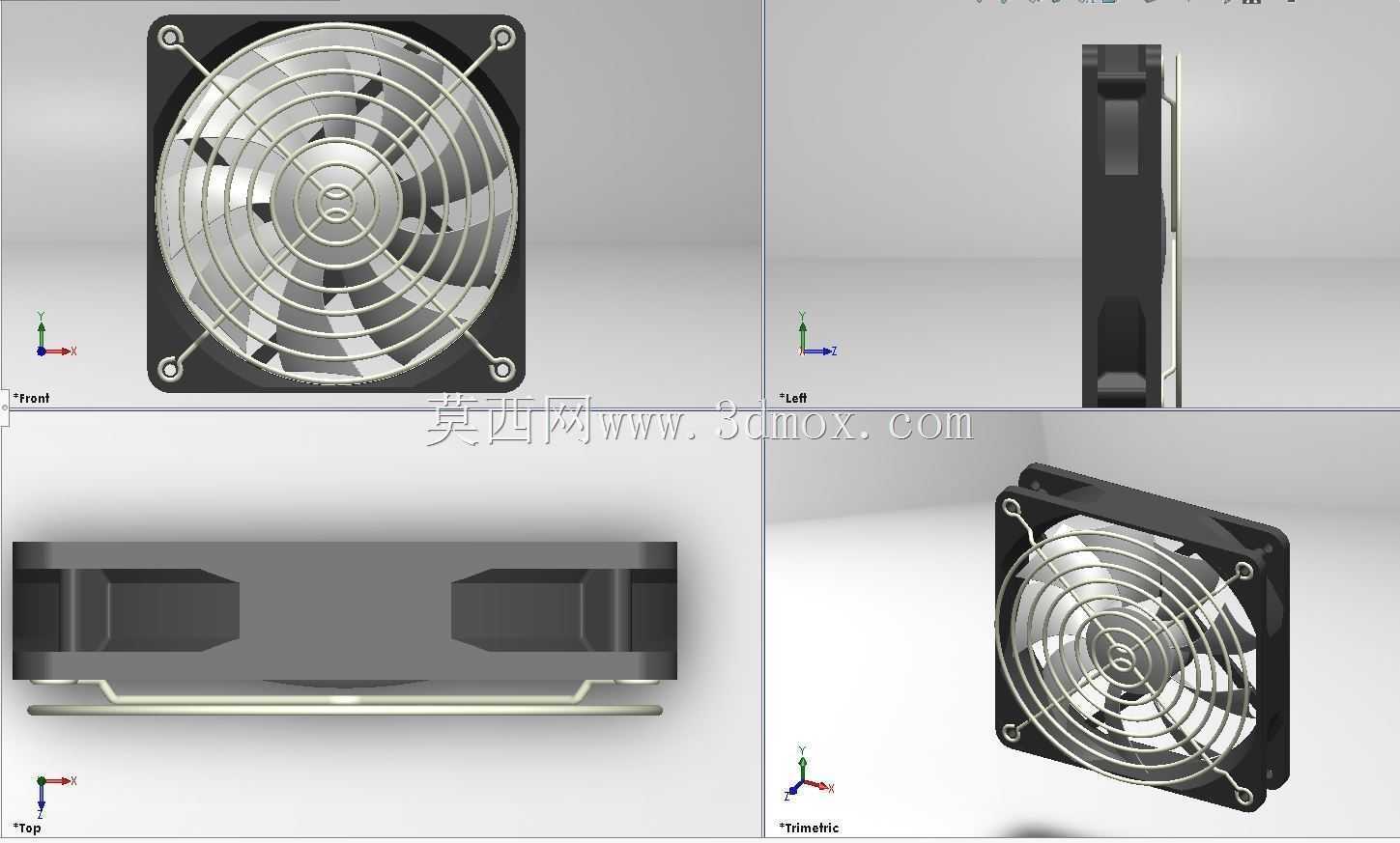

　　在工业电控柜、大功率电源模块、伺服驱动机组、小型换热机组的散热环节中，这类方形轴流冷却风扇是应用频次极高的通风散热部件，核心作用是通过定向气流带走设备密闭腔体内积聚的工作热量，避免功率器件因结温过高触发降频保护甚至热击穿失效。不同于离心式风机的高压小风量特性，轴流结构的风阻更低、通流效率更高，适合设备表面贴装式的直通风道场景，进出风方向与扇叶旋转轴线完全重合，不需要额外设计弯折风道就能实现顺畅的空气置换。从结构设计逻辑来看，这款风扇采用标准方形安装外框，四个角预留的沉头安装孔位完全适配行业通用的安装孔距规范，安装时不需要额外定制转接支架，直接通过螺丝就能固定在设备柜体的通风开孔处，外框边缘做了窄边设计，

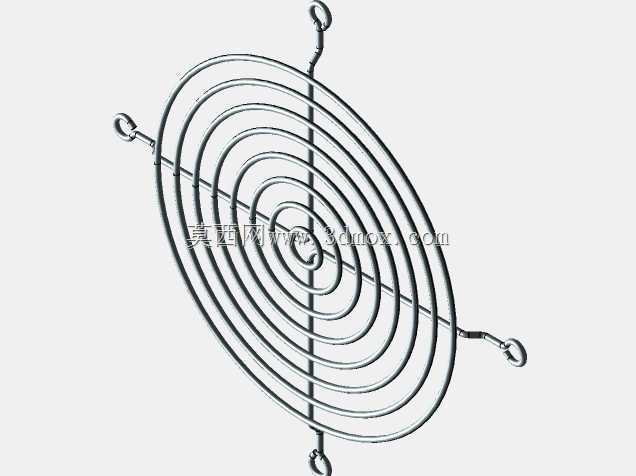

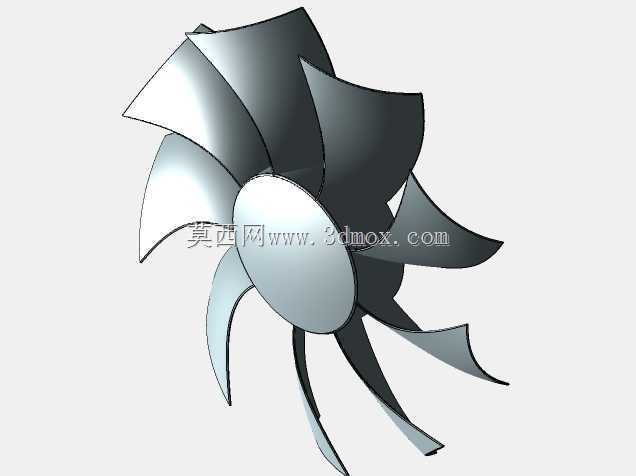

　　不会过多占用设备外壁的布局空间，适配紧凑化的设备结构设计需求。扇叶部分采用多叶片大扭角设计，叶片的型线经过气流优化，在额定转速下能够输出足够的通风量，同时叶片前缘做了切角处理，能够降低旋转过程中切割空气产生的涡流噪音，适配对运行噪音有要求的民用及办公类设备散热场景。扇叶正面配套的金属防护网采用同心圆筋条加径向支撑的结构，筋条的间隙控制在安全范围内，既不会阻挡气流流通增加风阻，又能避免外部异物或者操作人员误触高速旋转的扇叶引发安全事故，防护网通过卡扣结构与外框固定，后期维护清理扇叶积尘时不需要完全拆解风扇主体，拆卸操作便捷。设计过程中需要重点把控扇叶与外框内壁的间隙值，间隙过大会产生气流回流损失，降低通风效率，

　　间隙过小则容易因为扇叶的动平衡偏差、长期运行的轴承磨损产生擦碰故障，同时要匹配扇叶的动平衡精度等级，控制高速旋转时的振动量，避免长期运行产生的振动传导到设备柜体上引发共振异响。安装边界方面，这类方形轴流风扇的厚度尺寸控制在薄型化范围内，不会在设备内部或外部突出过多结构，适配薄型柜体、壁挂式设备的安装空间限制，进出风侧的预留空间只需要满足基础的气流流通要求即可，不需要预留过大的缓冲空间，能够帮助结构设计人员压缩设备整体体积。在实际选型匹配时，可根据设备的热耗散功率计算所需的通风量，匹配对应转速、对应供电规格的同结构风扇，这类标准化的安装尺寸也方便后期运维时的备件替换，不需要改动原有设备的安装结构就能完成更换作业。
