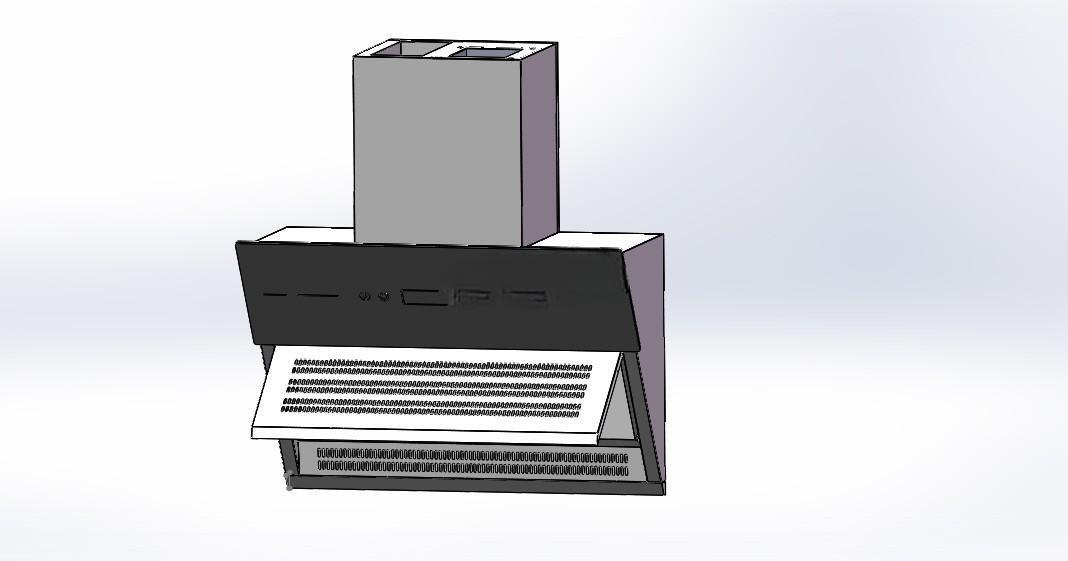

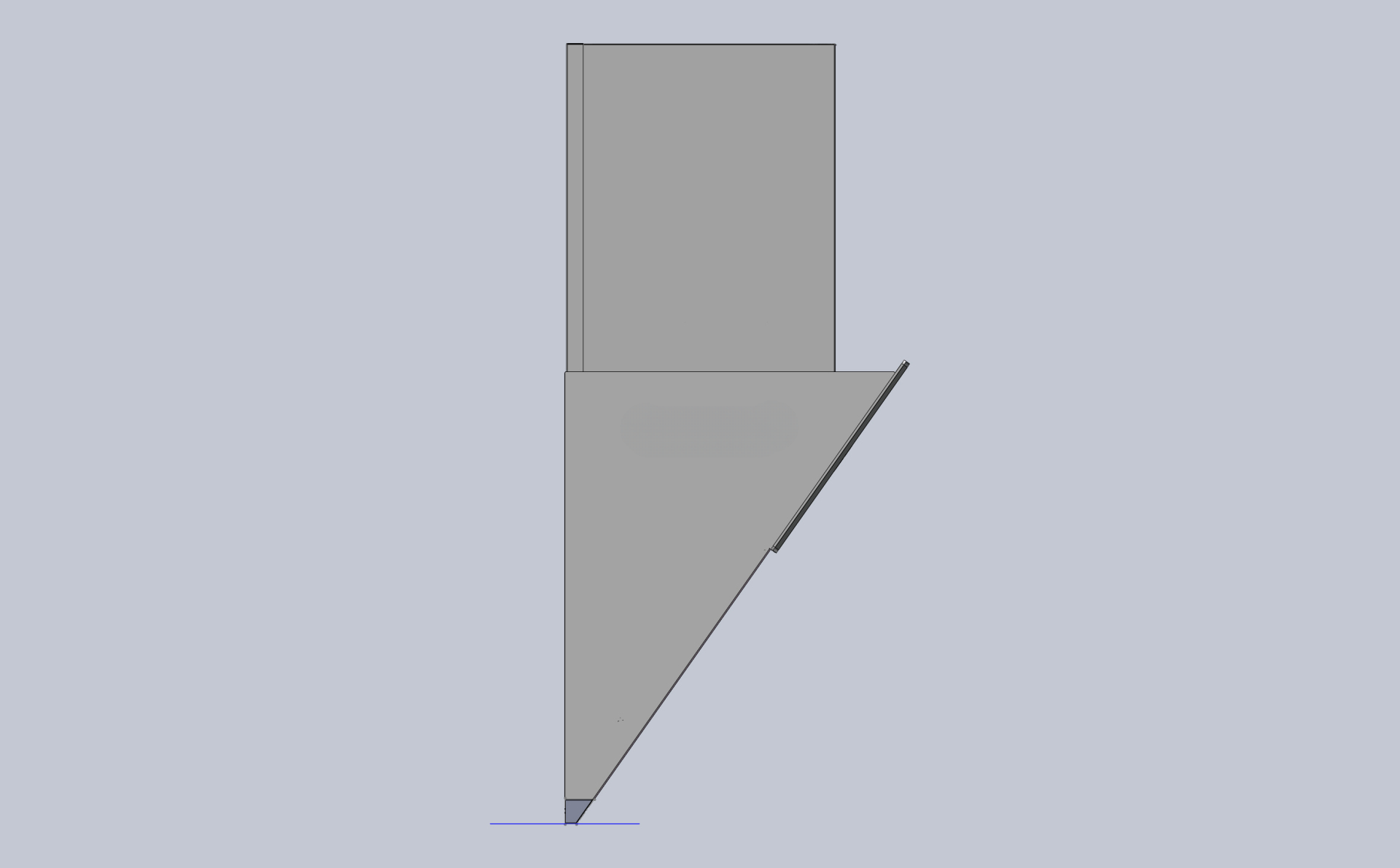

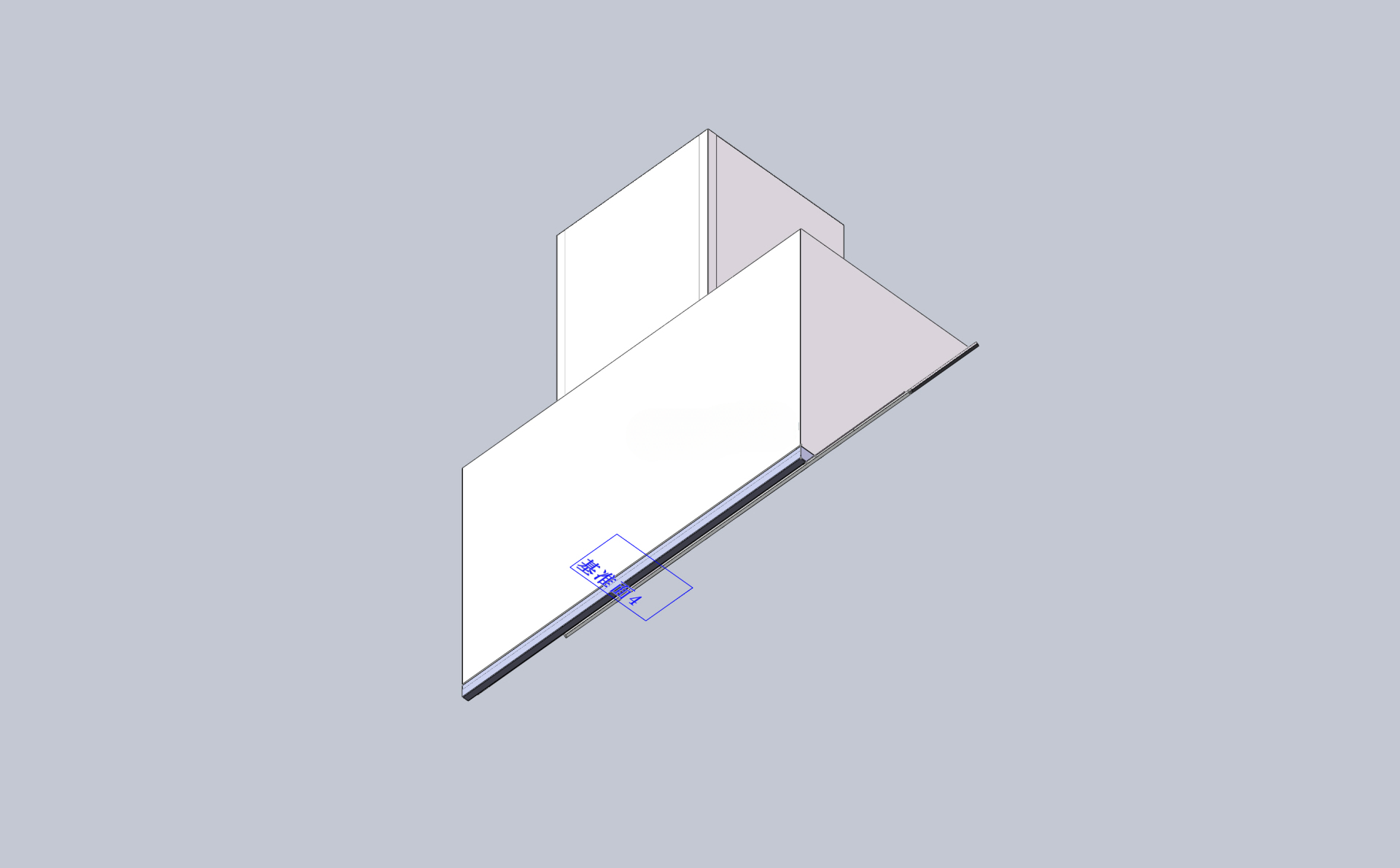

家用侧吸式近排油烟净化设备结构设计

　　这款侧吸式油烟处理设备，核心应用场景为家庭住宅厨房、小型商用餐饮操作间的油烟收集与排放环节，安装位置紧贴灶具侧方墙面，区别于传统顶吸式设备的吊装布局，从安装边界上规避了烹饪操作时的碰头风险，同时缩短油烟升腾的抽吸路径，减少油烟在扩散过程中附着墙面、沾染衣物的概率。设备整体采用不锈钢板材经折弯、焊接工艺成型，主体结构分为下部进风集烟区、中部拢烟负压区、上部排风连接区三个功能段，下部进风面设置多道格栅式进风口，格栅倾角经过反复校核，能够在烹饪人员操作区域形成覆盖锅具上方的负压带，让升腾的油烟在未扩散前就被吸入风道，避免油烟逃逸。中部拢烟腔采用斜面导流设计，内壁做顺滑过渡处理，没有直角积油死角，

　　设备运行时冷凝的油滴会顺着斜面导流结构汇入下部集油槽，不会出现滴油漏油的问题，日常清洁维护时仅需拆卸下部格栅与集油槽即可完成清理，降低用户后期维护的操作难度。上部排风段为标准矩形风道接口，可适配市面主流的公共烟道止逆阀尺寸，安装时不需要额外做转接配件，设备背部预留的挂装孔位按照常规厨房墙面挂装的承重标准设计，孔位间距匹配通用挂架尺寸，安装时仅需在墙面标定位置打膨胀螺栓固定挂架，即可将设备整体挂装到位，安装预留间隙控制在墙面与设备背部15mm范围内，既保证挂装稳定性，也避免间隙过大积藏油污。从结构设计逻辑上，这款设备没有冗余的装饰性结构，所有外轮廓面都兼顾功能属性，正面操控区域设置在拢烟腔上部，避开烹饪时的蒸汽直吹区域，

　　防止长期蒸汽熏蒸导致按键失灵，内部风道采用等流速设计，减少风阻带来的运行噪音，同时保证抽吸风压能够满足高层住宅低楼层公共烟道的排烟阻力要求，避免做饭高峰期出现油烟倒灌的问题。设备的进风格栅采用可拆卸式卡扣连接，不需要额外工具即可徒手拆卸，方便用户定期清理格栅上附着的油垢，焊接位置全部做打磨抛光处理，避免焊缝位置长期接触油烟出现锈蚀问题，板材厚度选用兼顾结构强度与成本的规格，既保证设备长期使用不会出现钣金变形，也不会因为自重过大增加墙面挂装的承重负担。
