汽车内饰侧围护板曲面闭合结构设计

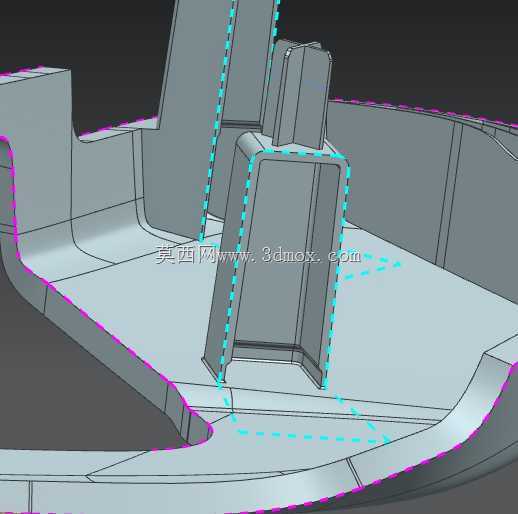

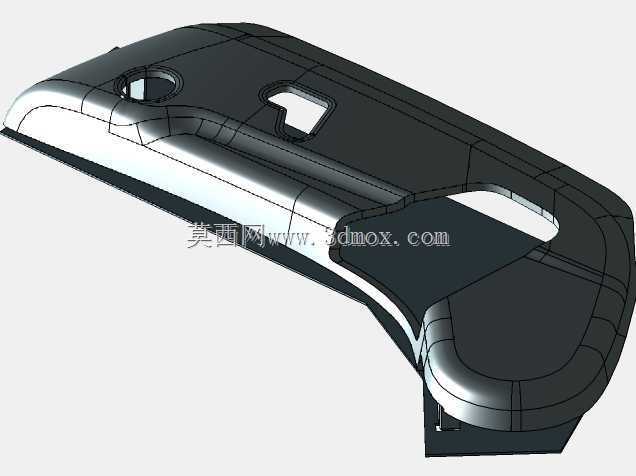

　　该结构件为乘用车座舱侧围区域的内饰护板，主要应用于主副驾座椅旁的车身边界覆盖，承担遮挡内部钣金、线束、升降机构的作用，同时为乘员提供肘部倚靠的接触面，匹配整车内饰的造型风格统一。设计初期先基于车身侧围的点云数据提取安装边界，确定护板的整体外轮廓需贴合车门与侧围钣金的焊接边，预留3mm的安装间隙避免行车过程中产生摩擦异响。整体曲面采用A级曲面构建逻辑，外表面的曲率连续控制在G2以上，保证光影反射均匀无畸变，匹配内饰哑光材质的视觉要求，边缘做R3以上的圆角过渡，避免乘员上下车时磕碰划伤。护板背面设置了三处悬臂式卡扣安装座，分别对应车身钣金上的三个安装孔位，卡扣座的根部做了1.5mm的加强筋连接，防止安装时卡扣断裂，

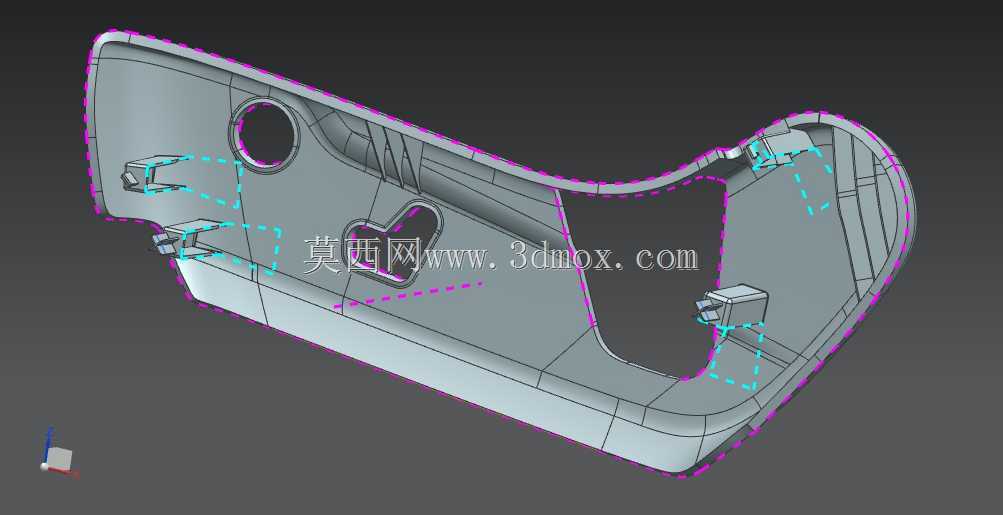

　　卡扣的插入深度设计为8mm，配合钣金孔的翻边结构实现卡接固定，无需额外螺丝即可完成装配，提升总装车间的装配效率。护板上预留的圆形开孔为车门内拉手的避让位，开孔边缘做了翻边结构，提升局部刚度，避免拉手操作时护板产生形变；中部的心形凹陷区域为内饰氛围灯的安装位，凹陷深度为5mm，刚好容纳灯条的厚度，背面设置了两个定位柱用于灯条的预装定位，保证灯条装配后与护板表面齐平无突出。护板的壁厚整体控制在2.5mm，采用改性PP注塑成型，壁厚均匀避免注塑时产生缩痕、翘曲等缺陷，在曲面曲率变化较大的区域，局部壁厚调整至2.2mm，防止材料堆积导致的表面缩水。闭合体积的构建过程中，先将外曲面进行偏移得到内表面，再通过缝合、延伸、

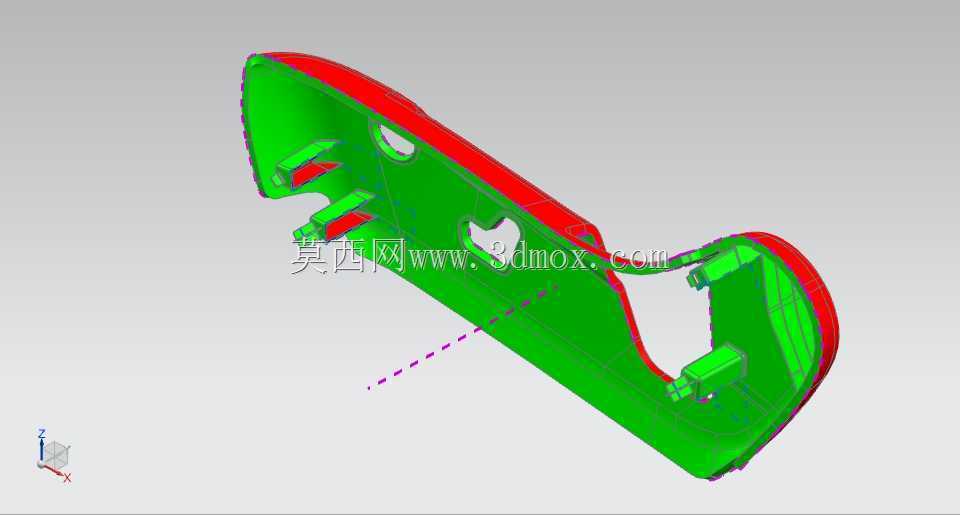

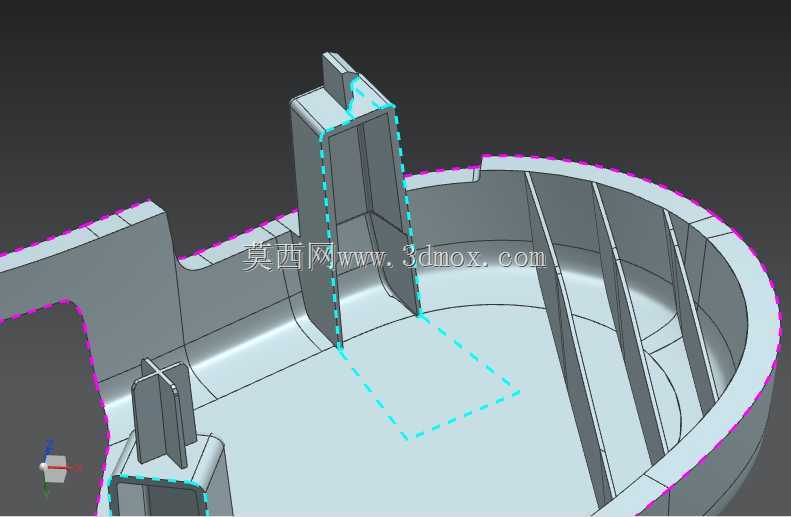

　　修剪等操作将所有曲面边界闭合，形成可用于注塑模流分析的实体模型，同时验证了曲面之间的间隙均控制在0.02mm以内，满足数控加工的精度要求。安装边界的校核阶段，模拟了护板在极限公差下的装配状态，确认与周边车门密封条、门槛饰板的搭接量均匀，最小搭接量不小于5mm，防止出现缝隙漏出内部结构的问题。背面的加强筋布局沿着曲面的应力分布方向设置，在乘员倚靠的受力区域，加强筋间距控制在40mm，筋高10mm，保证护板在100N的侧向压力下形变量不超过2mm，满足内饰件的刚度要求。
