涡轮增压器精密机械结构三维造型

　　这套三维造型完整还原了车用涡轮增压器的核心装配关系，从压气机壳、涡轮壳到中间轴承体的流道过渡、法兰对接面、螺栓孔位都做了实体化表达，没有用简化曲面糊弄装配校验环节。做这类部件建模时，最先要卡住的不是外观弧度，而是两侧蜗壳的安装边界：压气机侧出气口的法兰孔径、螺栓分布圆直径要和中冷器进气管路的对接公差匹配，涡轮侧进气法兰则直接对接发动机排气歧管，法兰面的平面度、螺栓沉孔深度都要在数模里预留出密封垫片的压缩量，不然装机时会出现排气泄漏、增压压力建不起来的问题。

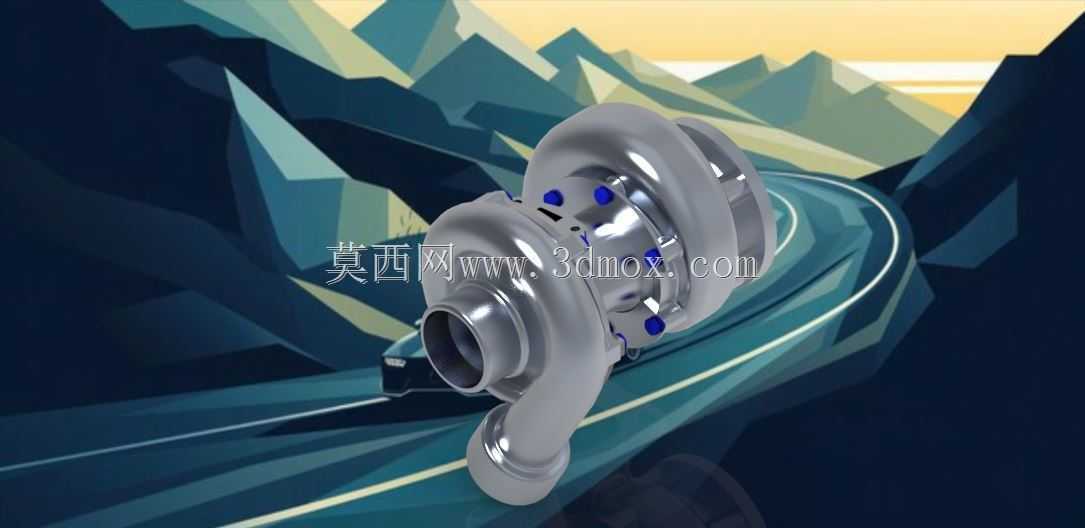

　　从实际工况来看，涡轮增压器的作用是利用发动机排出的废气能量驱动涡轮端叶轮，同轴带动压气机端叶轮压缩进入气缸的新鲜空气，大幅提升小排量发动机的进气充量，在不增加发动机排量的前提下提升输出扭矩、降低燃油消耗，同时改善高海拔地区进气不足导致的动力衰减问题，现在不管是乘用车柴油、汽油动力，还是工程机械、农用拖拉机的柴油机组，都会配套这类增压部件。建模过程中特意把中间中间体上的蓝色紧固件做了独立零件拆分，这些是压气机壳与中间体连接的锁紧螺栓，实际装配时螺栓的预紧力矩有严格要求，数模里保留螺栓头的六角外形、螺纹旋合长度，后续做装配工艺模拟时可以直接校验工具操作空间，不会出现扳手没法下紧的干涉问题。

　　流道部分的造型是整个增压器的设计核心，涡轮壳的内部蜗腔是渐变收窄的曲面，废气从环形入口进入后顺着流道加速冲击涡轮叶片，曲面的顺滑度直接影响废气能量利用效率，建模时不能出现曲面褶皱、曲率突变，不然实际流场里会产生局部涡流，白白损耗排气能量。压气机侧的蜗壳则是渐扩流道，被叶轮加速后的空气在流道里减速升压，出口处的流道截面要和发动机进气流量匹配，截面过小会在高转速时产生进气节流，截面过大则会导致增压响应变慢，低速工况下增压压力建立滞后。

　　中间体部分的造型预留了润滑油路的接口位置，实际增压器工作时转子转速能达到每分钟十几万转，全靠发动机主油道输送的压力润滑油在浮动轴承处形成油膜润滑冷却，数模里的进出油口法兰位置、接口螺纹规格都要和发动机缸体上的油路布置对齐，油管的弯曲半径不能过小，避免润滑油供油阻力过大导致轴承烧蚀。两端叶轮的叶片曲面做了等厚加厚处理，涡轮端叶轮长期接触七八百度的高温废气，材料一般选用耐热铸钢或者镍基合金，叶片的厚度分布要兼顾高温强度和转动惯量，转动惯量过大的话油门骤变时转子转速跟不上排气流量变化，增压迟滞感会明显增强；压气机端叶轮工作温度低很多，多用铝合金铸造成型，叶片可以做的更薄，进一步降低转子整体重量。

　　外部安装支架的连接点位在数模里也做了准确定位，增压器本体工作时会伴随发动机产生振动，支架的固定点要选在中间体刚性最强的位置，不能直接固定在薄壳状的蜗壳上，不然长期振动会导致壳体产生疲劳裂纹。整机的外形轮廓尺寸在建模时同步做了包络检查，整车机舱布置时，增压器周围要预留出隔热罩的安装空间，涡轮侧和周边的塑料管路、线束之间要保持足够的热安全间隙，避免高温部件烤坏相邻零件。压气机侧的出气口朝向、涡轮侧的排气口朝向都可以根据不同机型的布置需求调整蜗壳的安装角度，数模里的法兰连接螺栓孔做了等分圆周分布，支持旋转不同角度后重新对位装配，适配不同车型的机舱走向。这套数模的装配逻辑完全贴合实际量产增压器的装配顺序，从转子轴、浮动轴承、密封环到两侧叶轮、蜗壳的配合间隙都有对应结构表达，既可以用来做增压系统的原理演示，也能作为配套管路设计、安装支架开发的参考基准，后续做干涉检查、维护空间模拟时都能直接调用各零件的实体几何，不需要再反向测绘重构。
