法拉利F1方程式赛车整车结构数模

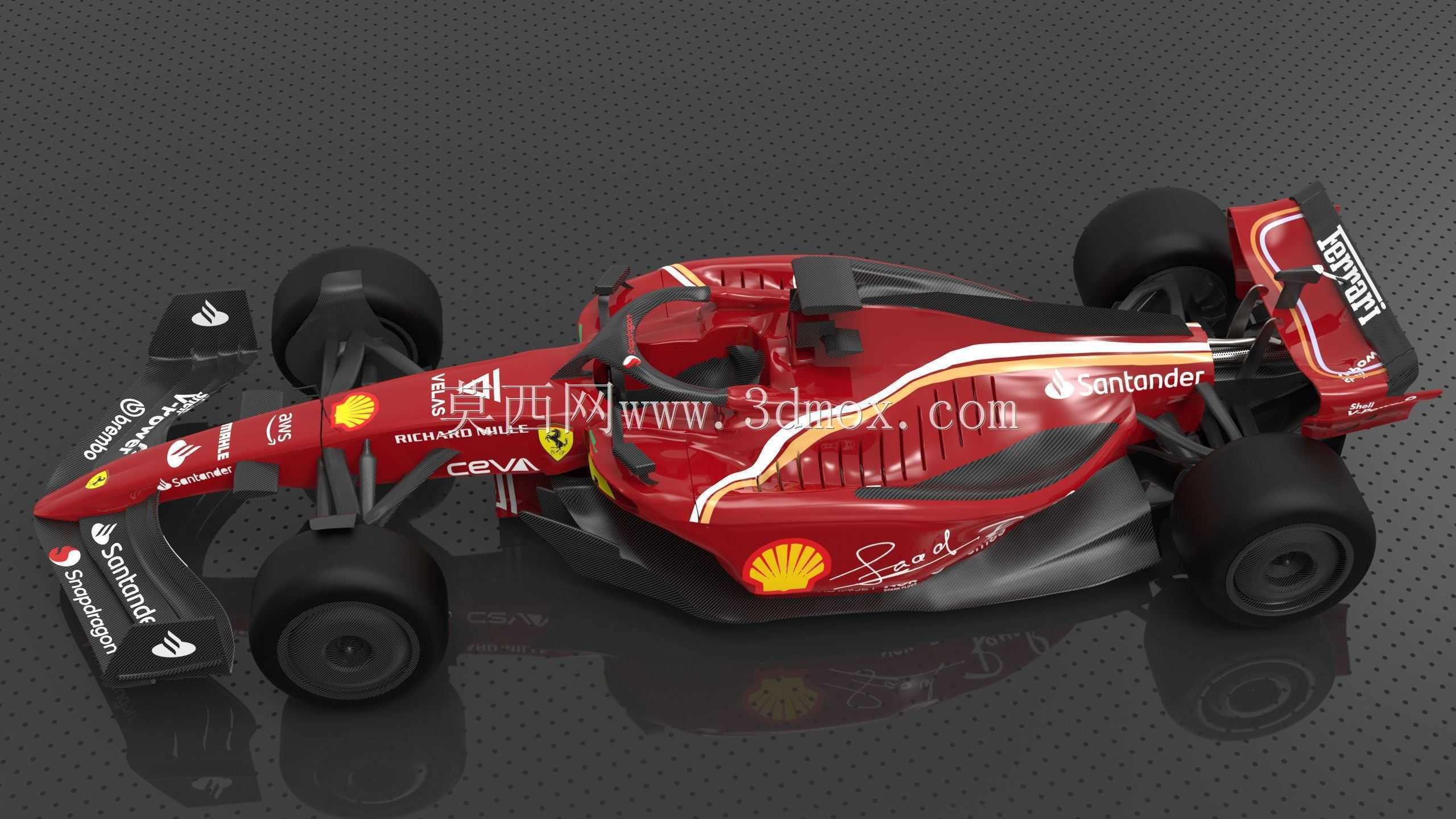

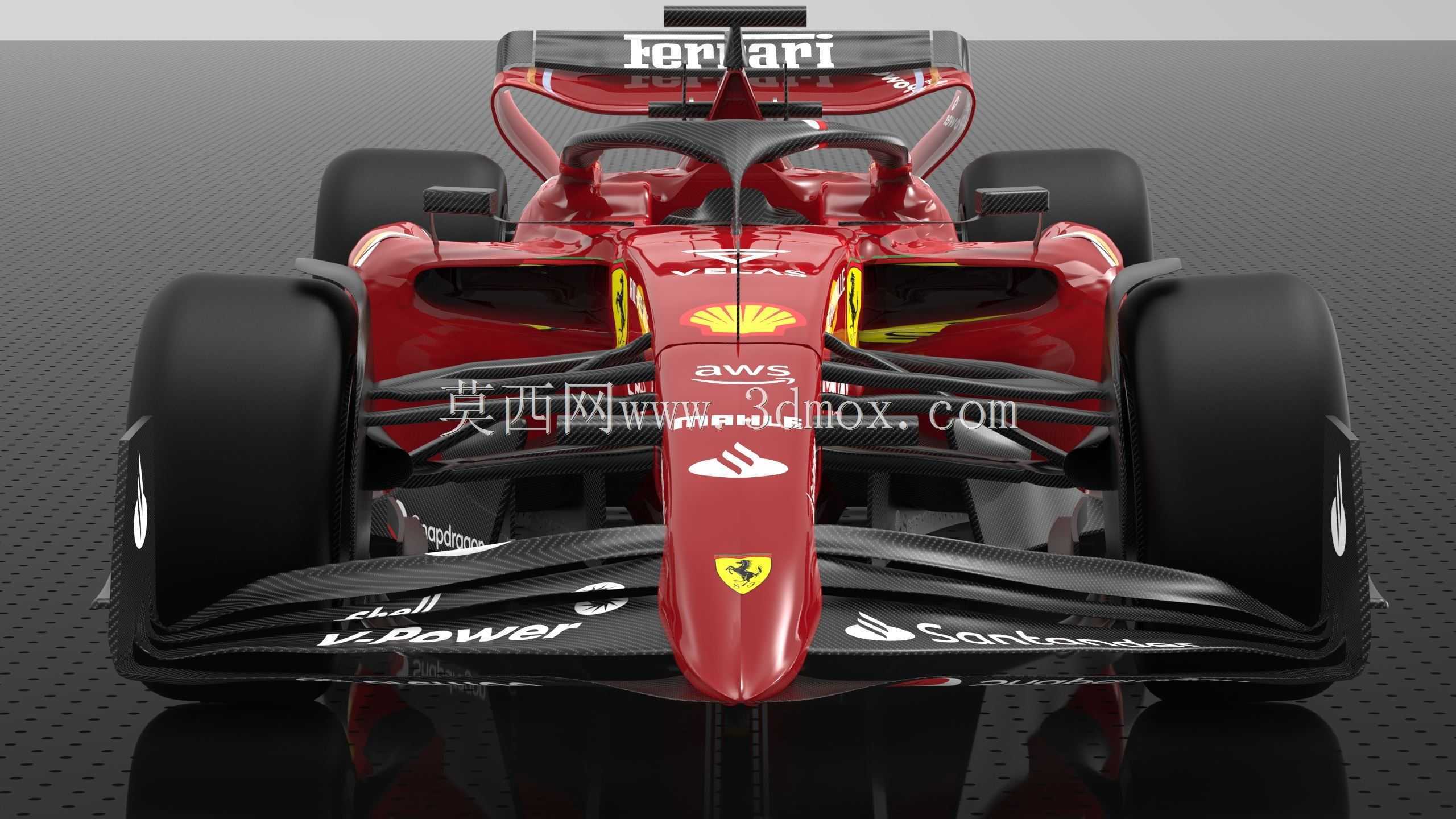

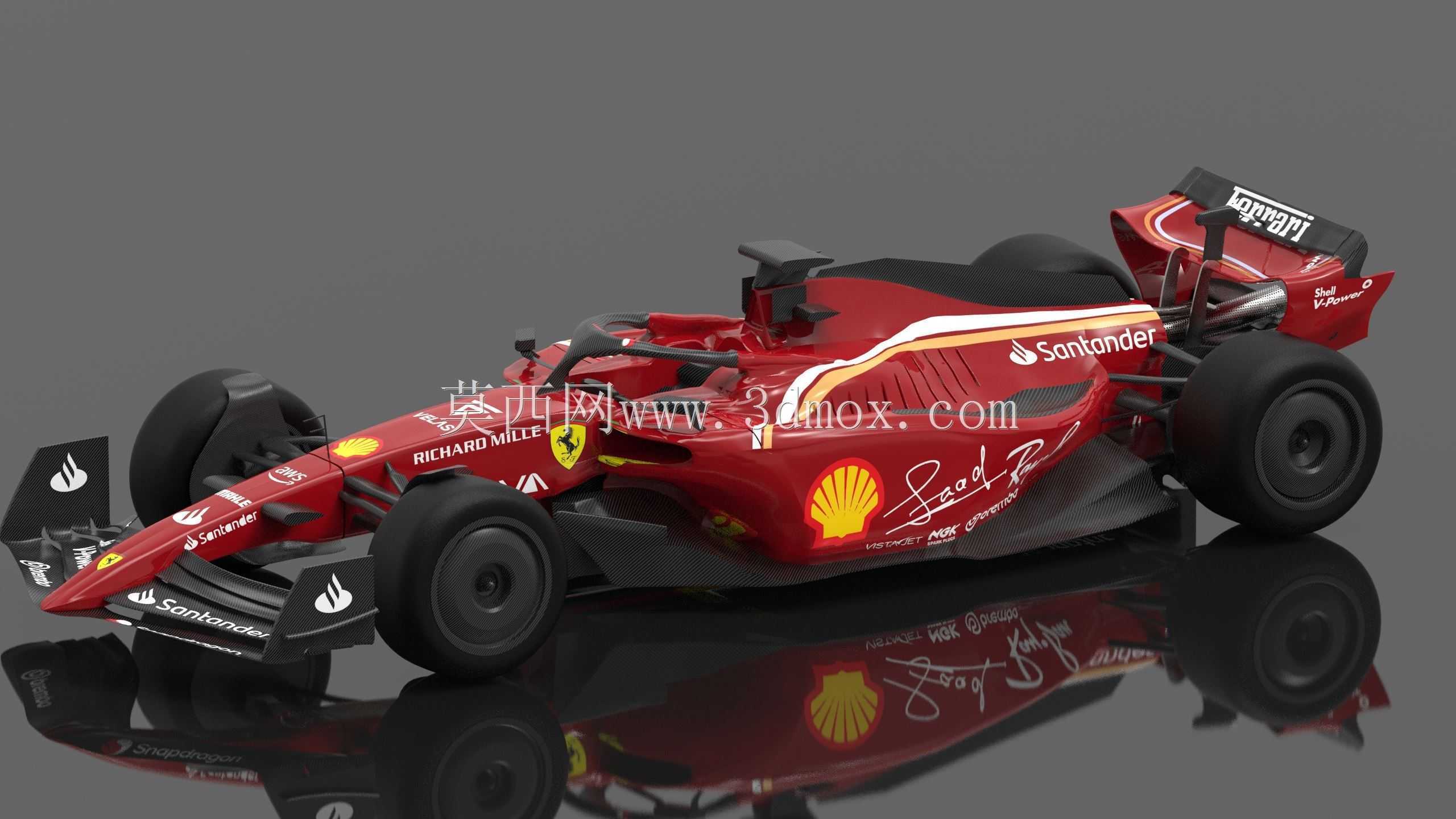

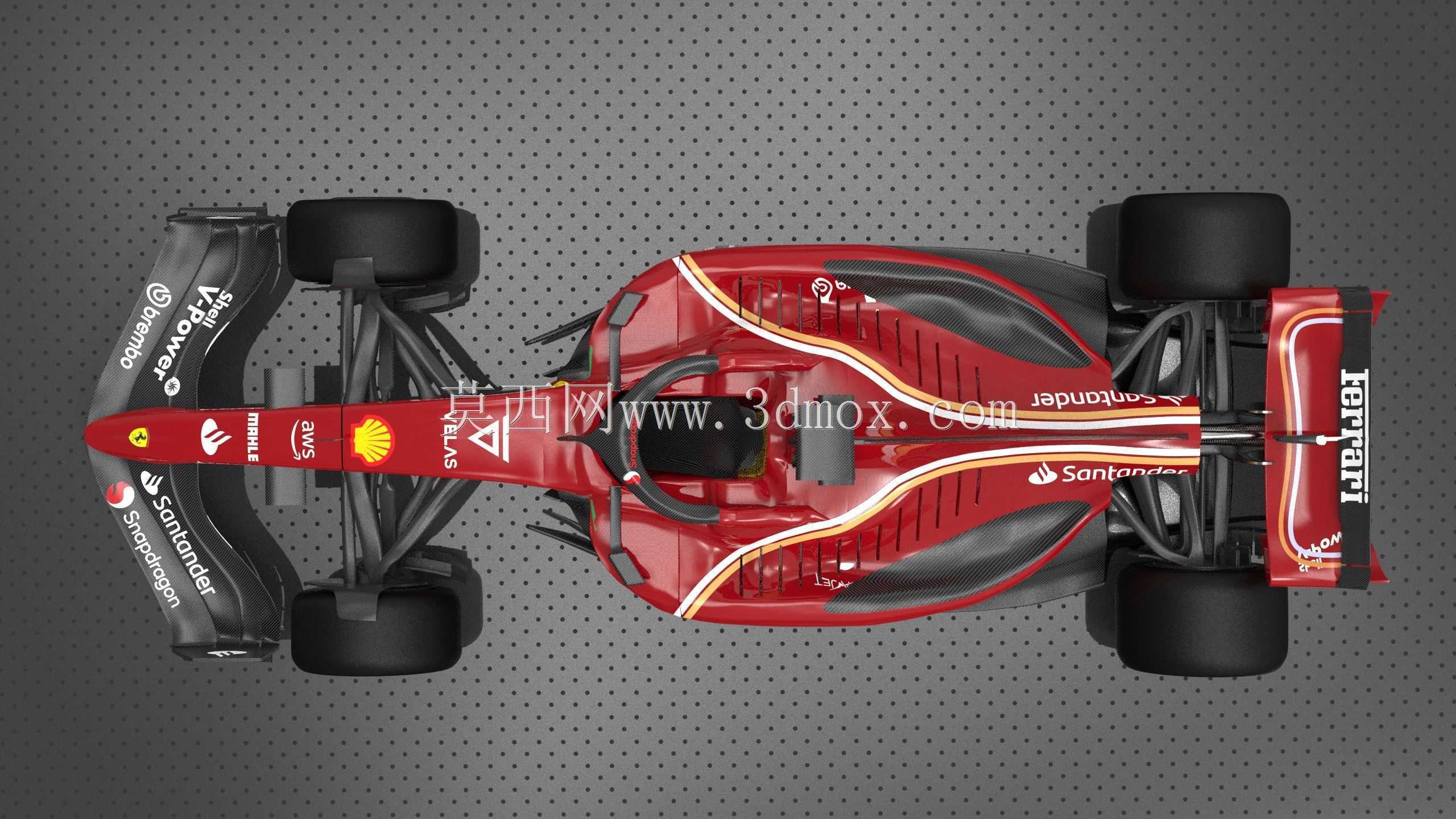

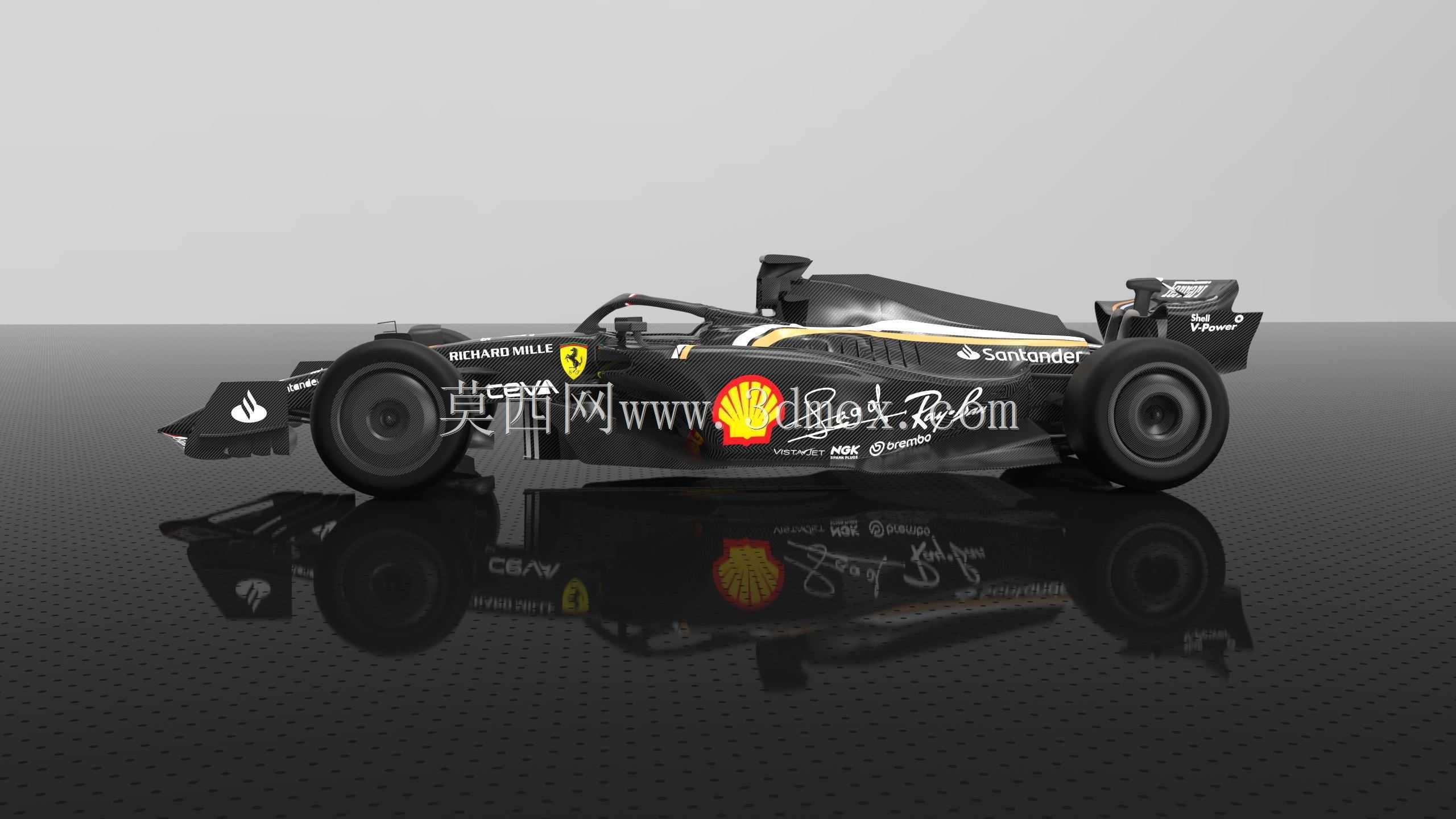

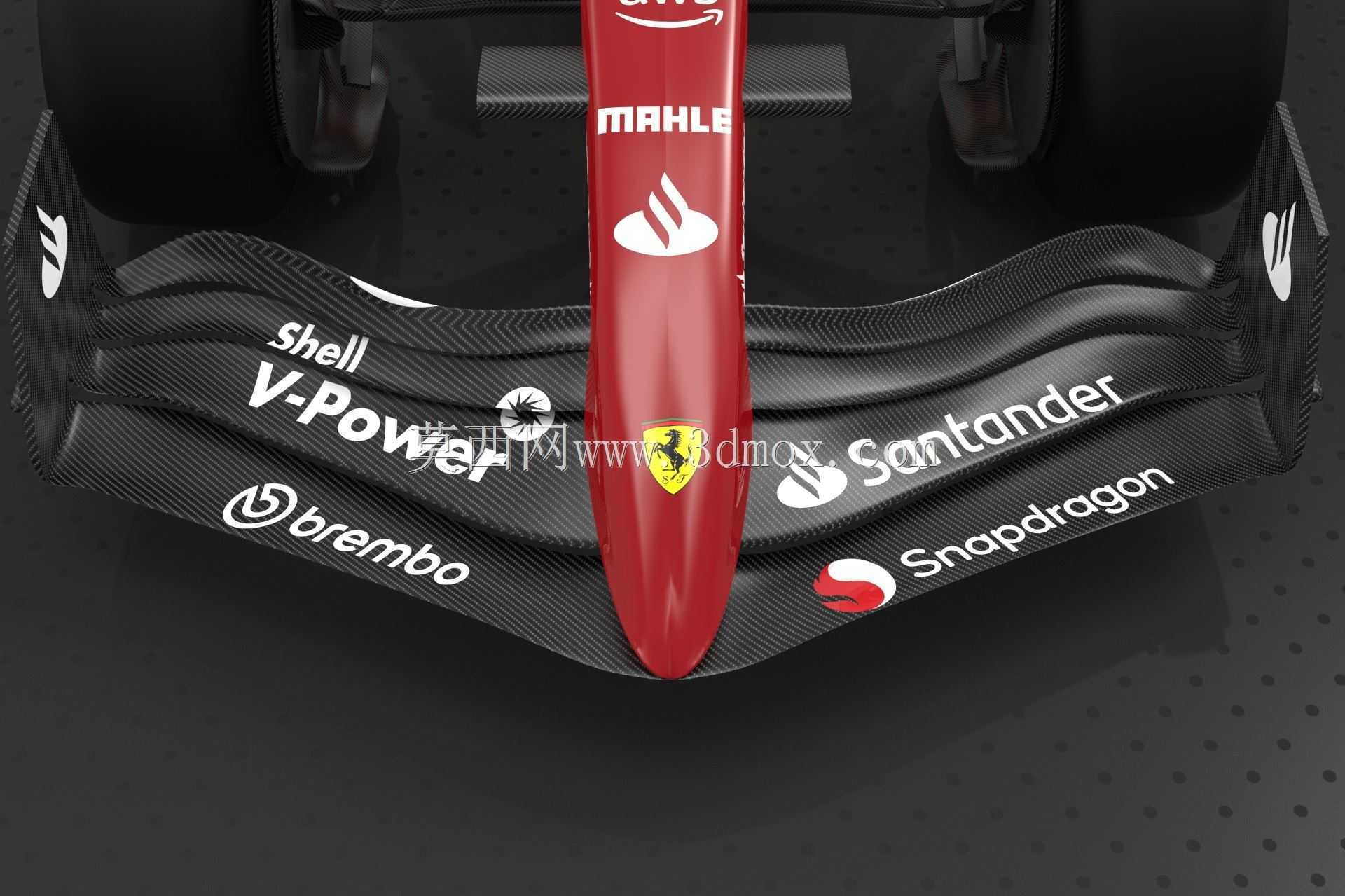

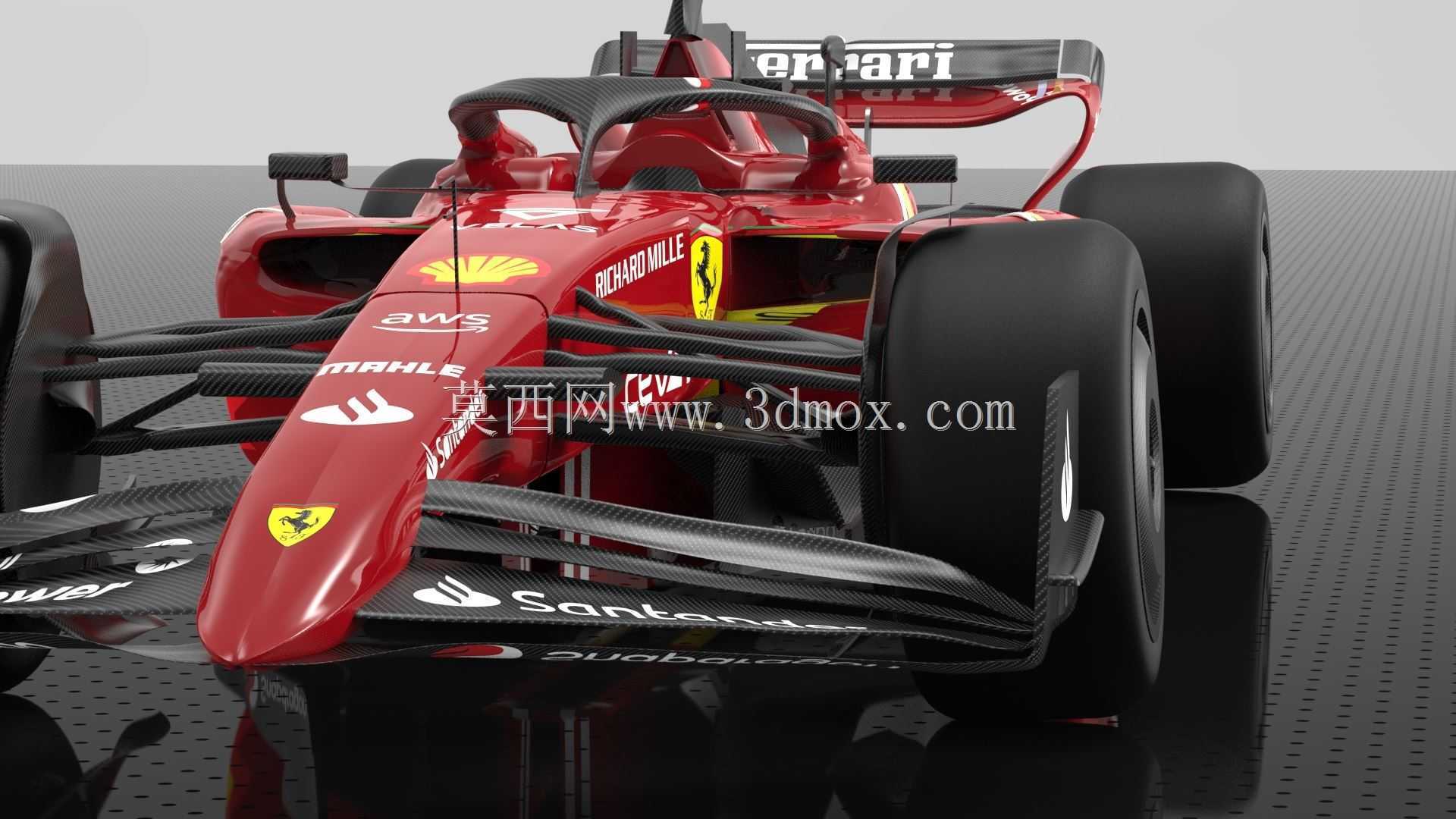

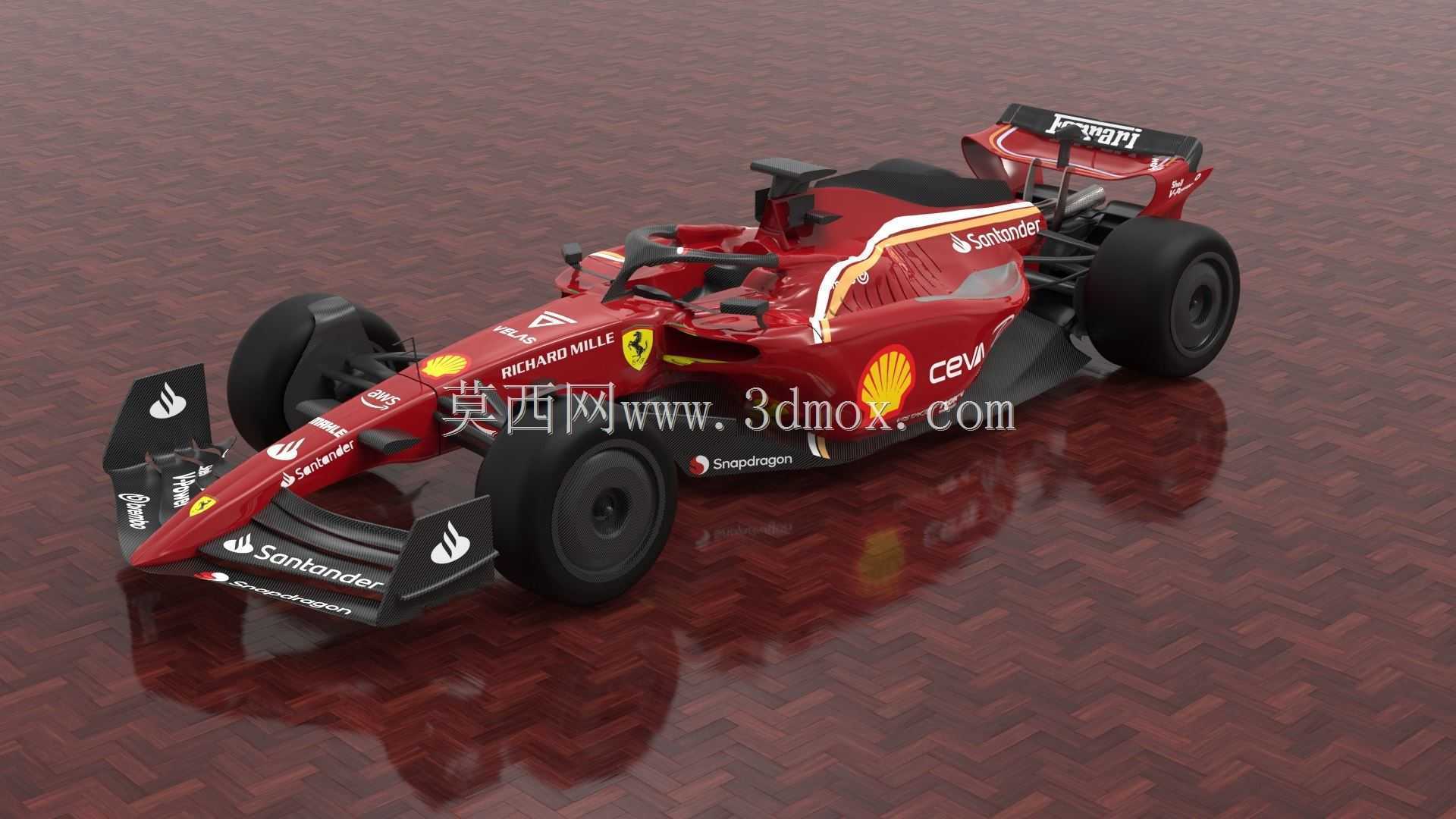

　　这套一级方程式赛车三维数模完整还原了当代场地竞速赛车的整车布局，覆盖前翼、鼻锥、前后悬架、轮毂轮胎、侧箱、动力舱覆盖件、Halo座舱保护系统、尾翼与DRS可调尾翼结构等核心总成，可用于赛车工程教学、空气动力学方案演示、赛车结构拆解展示以及竞速车辆概念设计参考。从整车布置逻辑来看，F1赛车的设计核心始终围绕下压力生成、整车质心控制、轮胎接地载荷均匀分配以及高速工况下的气流管理展开，数模中前翼采用多段翼片组合结构，主翼板搭配多层可调襟翼，翼片端板延伸至前轮前方，既可以梳理车头来流，也能引导气流避开前轮湍流区，减少轮胎旋转带来的乱流对侧箱进气效率的干扰；鼻锥采用狭长锥形过渡，将正面来流顺畅分流至底板两侧，

　　为底板文丘里通道提供稳定的进气边界。车身中部侧箱采用紧凑收窄造型，上部预留冷却散热器的进气开口，侧箱外壳顺着气流方向快速向下收束，引导高温散热气流从车尾扩散器区域快速导出，避免热气流在车身尾部形成低压滞止区。底板部分是当代地面效应赛车的核心结构，数模还原了底板两侧的导流栅栏、文丘里收缩通道以及尾部扩散器的扩张段结构，车辆高速行驶时，气流进入底板通道后先收缩加速形成低压区，再通过扩散器逐步减速扩容，将车身底部气流持续抽拉，生成占整车下压力占比最高的地面效应吸力，同时两侧导流栅栏可以密封底板边缘气流，抑制侧面高压气流窜入底板低压区破坏负压效果。悬架部分前后均采用方程式赛车经典的双叉臂独立悬架结构，上、

　　下叉臂通过球铰分别连接轮毂立柱与单体壳车身预埋安装点，推杆/拉杆结构连接摇臂与内置阻尼弹簧组件，将减振机构布置在车身壳体内部，既减少外露杆件带来的空气阻力，也方便调校团队根据不同赛道特性调整悬架刚度、camber外倾角与toe前束参数；轮毂搭配大尺寸扁平比热熔胎，轮胎外轮廓与轮罩、前翼端板的间隙经过严格控制，避免轮胎形变过程中与周边覆盖件发生运动干涉。座舱区域的Halo钛合金保护环采用中央立柱加两侧环绕的结构，直接固定在单体壳座舱的强承载点位，在车辆发生碰撞或者异物撞击时可以承担冲击载荷，保护车手生存空间；座舱后方的进气开口同时承担发动机进气、散热器冷却与电子系统散热的多重功能，内部流道分隔为不同通路，

　　避免不同温度需求的气流互相干扰。车尾部分尾翼采用主翼加可调襟翼的双层结构，DRS机构可在直道工况下放开襟翼角度，减小尾翼迎风阻力提升极速，弯道工况下闭合襟翼获取足够尾部下压力，平衡车头前翼的载荷分配；尾翼端板同时整合后刹车灯、尾灯安装位与尾部气流梳理结构，将后轮外侧的乱流快速导出车尾。从安装边界来看，整车轴距、轮距、车高、车宽均严格遵循F1技术规则的尺寸限制，前翼宽度、尾翼高度、底板尺寸以及轮胎外径都在规则约束范围内做结构优化，各总成之间的装配关系完整：动力单元作为后置承载核心，通过螺栓连接后部悬架安装座与变速箱壳体，前部通过碳纤维单体壳承接前悬架载荷、座舱载荷与前翼碰撞吸能结构的冲击力，前后碰撞吸能结构分别布置在鼻锥内部与车尾变速箱后方，碰撞时通过逐级压溃吸收冲击能量，避免冲击力传递到车手座舱。建模过程中所有覆盖件均做了厚度方向的实体还原，翼片的气动曲面连续顺滑，悬架杆件的铰接点位、转向机拉杆行程、轮胎跳动极限位置都预留了运动校核空间，可直接用于整车装配干涉检查、悬架运动学仿真、气动外形方案迭代，也可作为赛车工程专业讲解F1整车构造的直观演示载体，帮助结构设计人员理解竞速车辆在气动、结构、强度、规则约束多目标平衡下的设计思路。
