V12交叉平面曲柄配六速手动变速结构

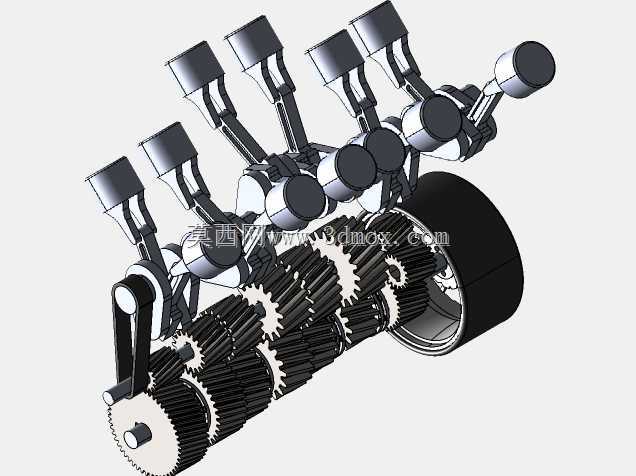

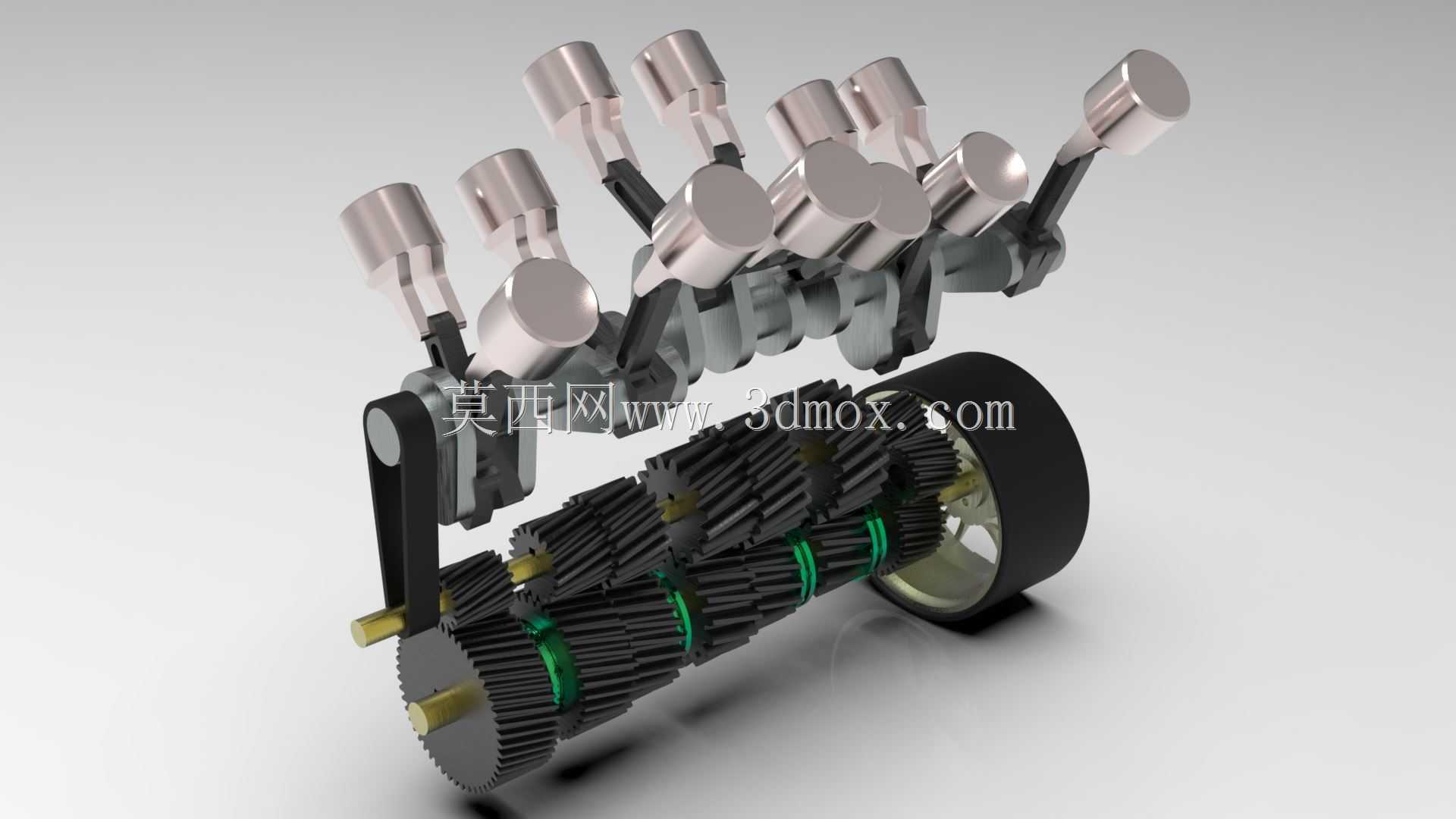

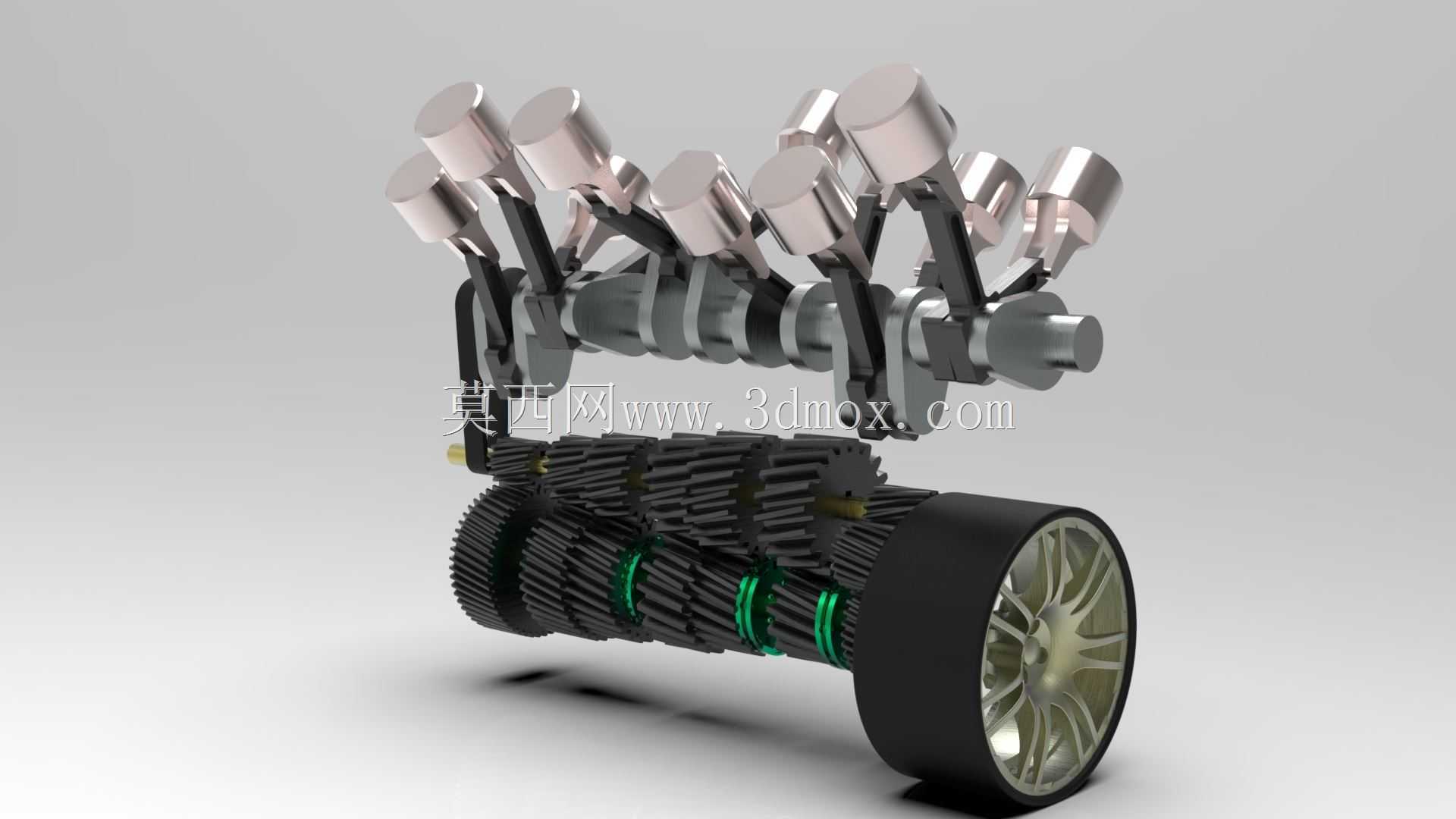

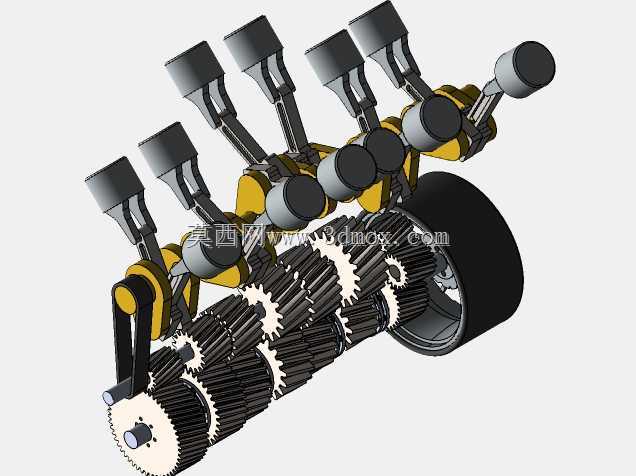

　　这套动力传动结构的核心设计逻辑，是将V12布局的交叉平面曲柄输出端，直接与六速手动变速机构做刚性衔接，省去了传统布局中多余的传动转接环节，能最大限度压缩动力传递路径上的惯量损失，在大排量高性能动力单元的台架验证、教学演示以及改装方案推演场景中，这套结构可以直观展现动力从曲柄往复运动到扭矩输出、变速变矩的完整传递过程。从实际应用层面看，这类集成式的动力传动结构，主要面向高性能乘用车辆的动力总成方案验证，以及职业院校、工程培训机构的机械原理教学场景，不同于量产车上被壳体完全包裹的总成结构，这套结构完全外露所有传动部件，能清晰观察到不同档位下齿轮副的啮合状态，以及曲柄连杆机构随转速变化的运动轨迹，

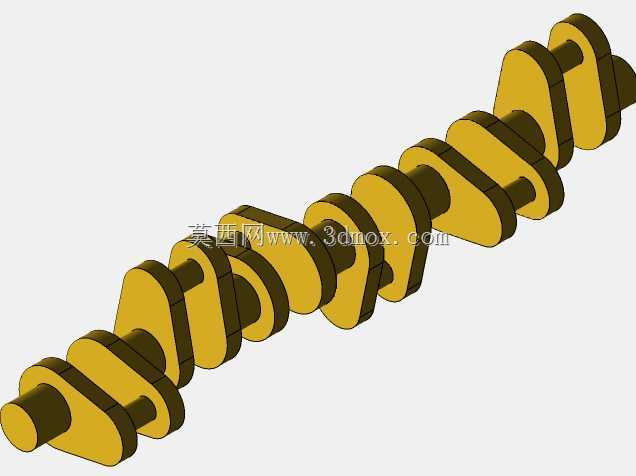

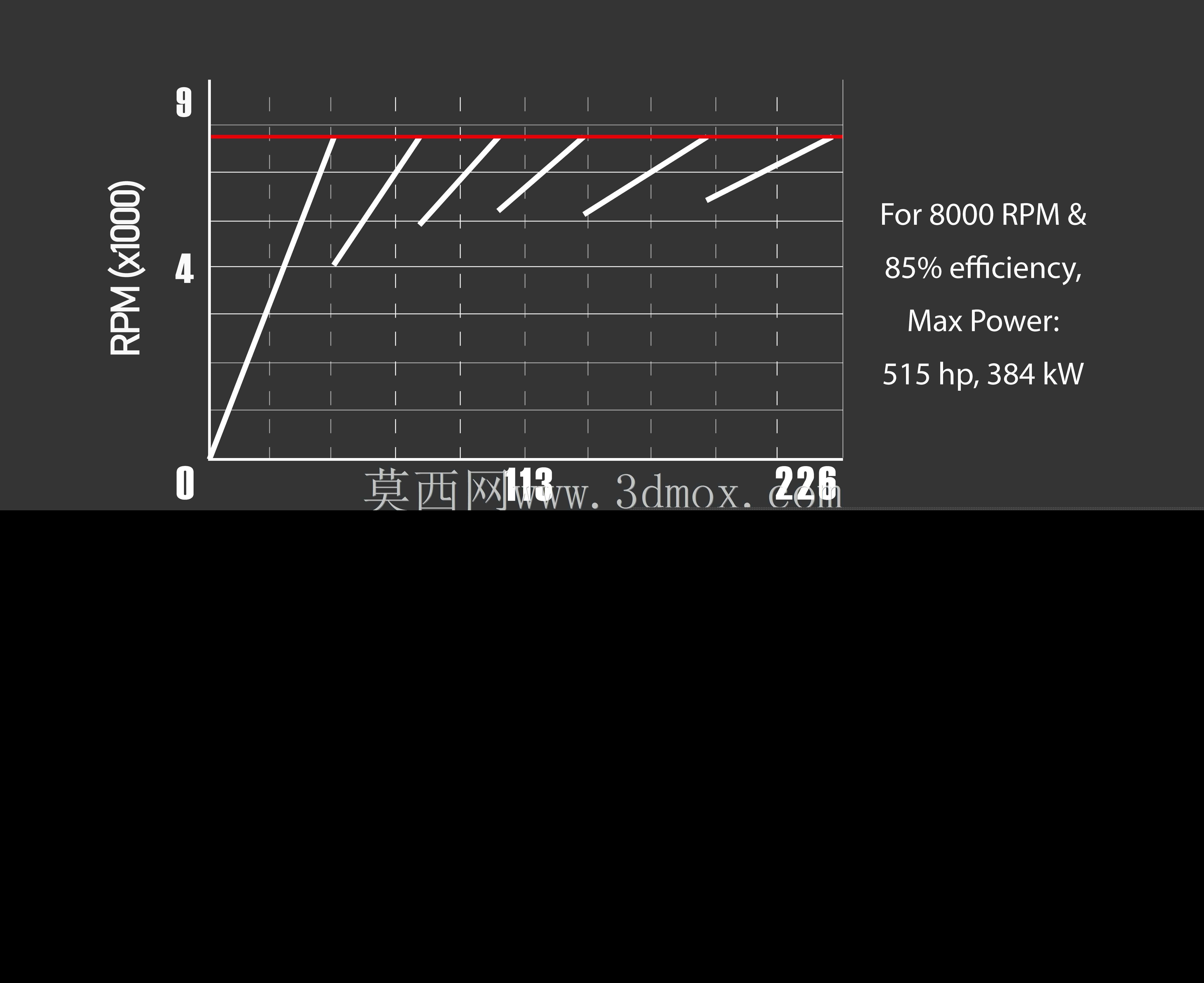

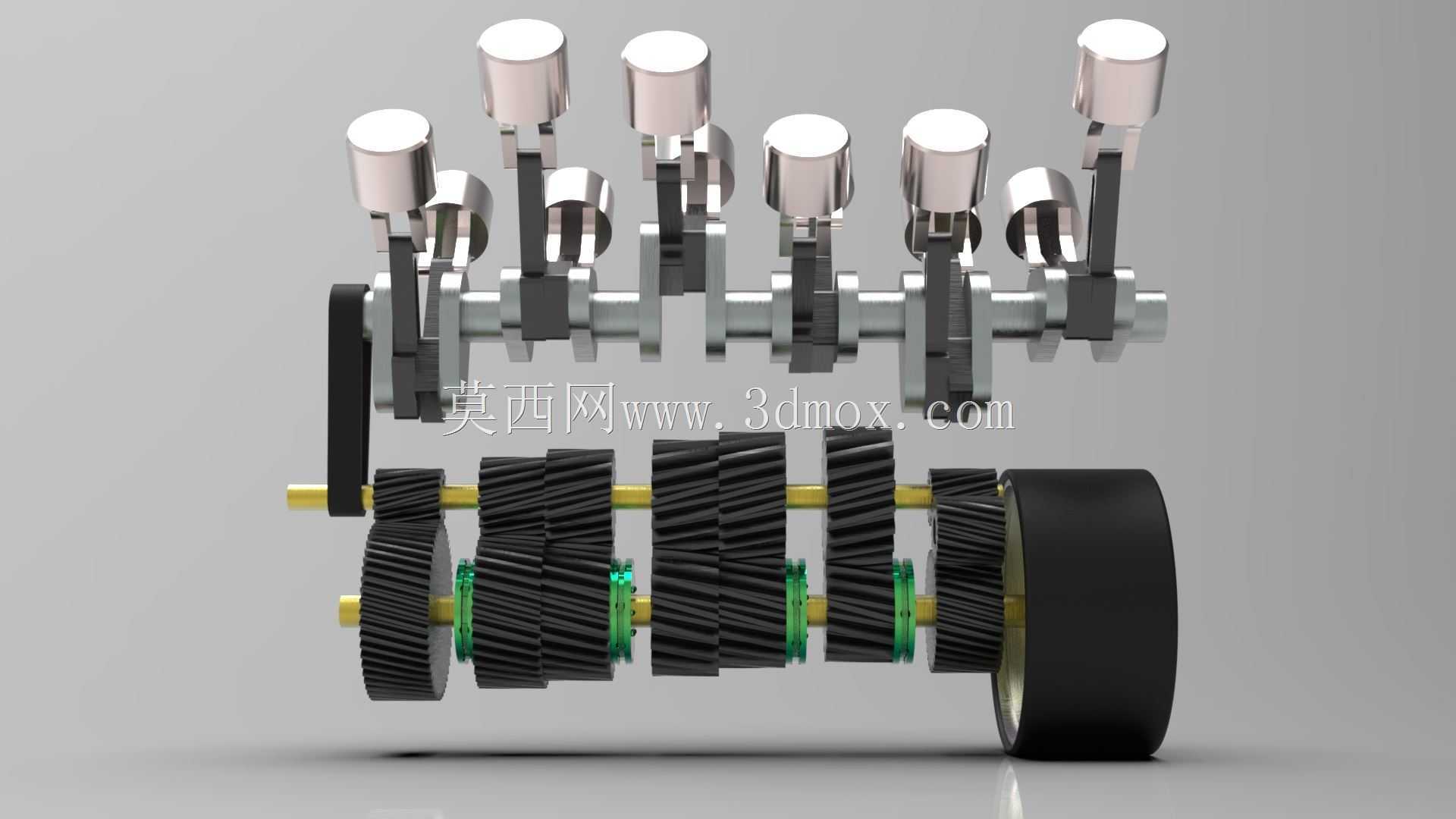

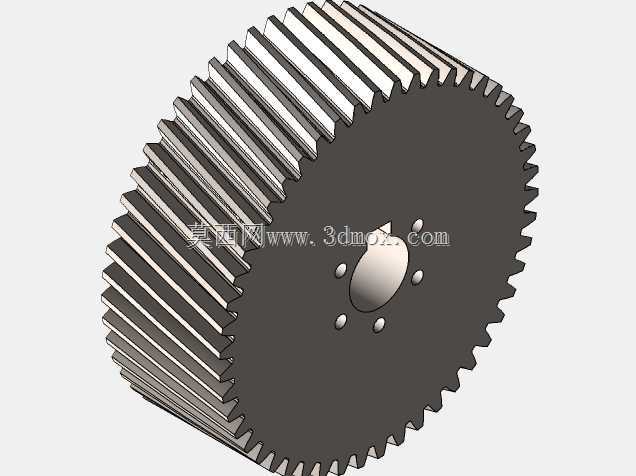

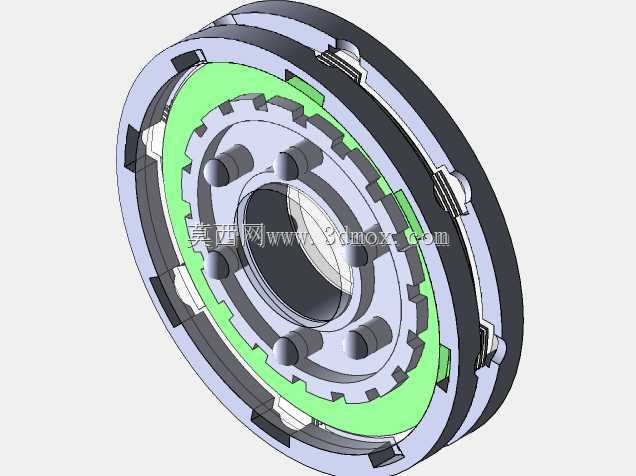

　　对于理解内燃机与变速器的匹配逻辑有极强的参考价值。设计过程中，交叉平面曲柄的配重平衡是核心考量点，V12布局的交叉平面曲柄本身拥有更好的一阶、二阶振动平衡特性，在和变速器输入轴对接时，特意将曲柄的输出法兰与变速器一轴做同轴度公差约束，控制径向跳动量在合理区间，避免高转速下的振动传导到变速齿轮副，造成齿轮偏磨或者打齿故障。变速机构部分采用的是常啮合斜齿轮布局，所有前进档齿轮均保持常啮合状态，通过同步器结合套的移动实现档位切换，结构中特意省略了换档过程中离合器分离的动作演示模块，只保留核心的动力传递与变速逻辑展示部分，能让观察者把注意力集中在齿轮传动的速比变化逻辑上，不会被附属机构的动作分散注意力。齿轮组的排布采用了三轴式布局，输入轴、

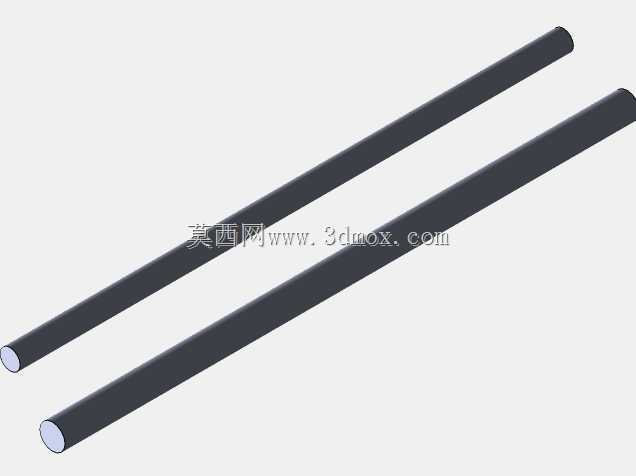

　　中间轴、输出轴平行布置，各档位齿轮的齿宽、模数根据对应档位的扭矩传递需求做匹配，低速档齿轮采用更大模数、更宽齿厚的设计，承受大传动比下的扭矩放大载荷，高速档齿轮则适当缩小模数、优化齿形，降低高转速下的齿轮啮合噪音与传动阻力。同步器采用锁环式结构，布置在相邻档位齿轮之间，结合套的滑移行程做了限位设计，避免挂档时出现过位或者结合不到位的情况。安装边界层面，整套结构的支撑点分别设置在曲柄的前后端主轴承座位置，以及变速器的后端输出轴承座位置，三个主支撑点形成稳定的简支梁结构，能承受曲柄往复运动产生的交变载荷，以及齿轮啮合过程中产生的径向分力。结构的横向安装尺寸以V12气缸的夹角布局为边界，两列气缸的夹角设置为60度，

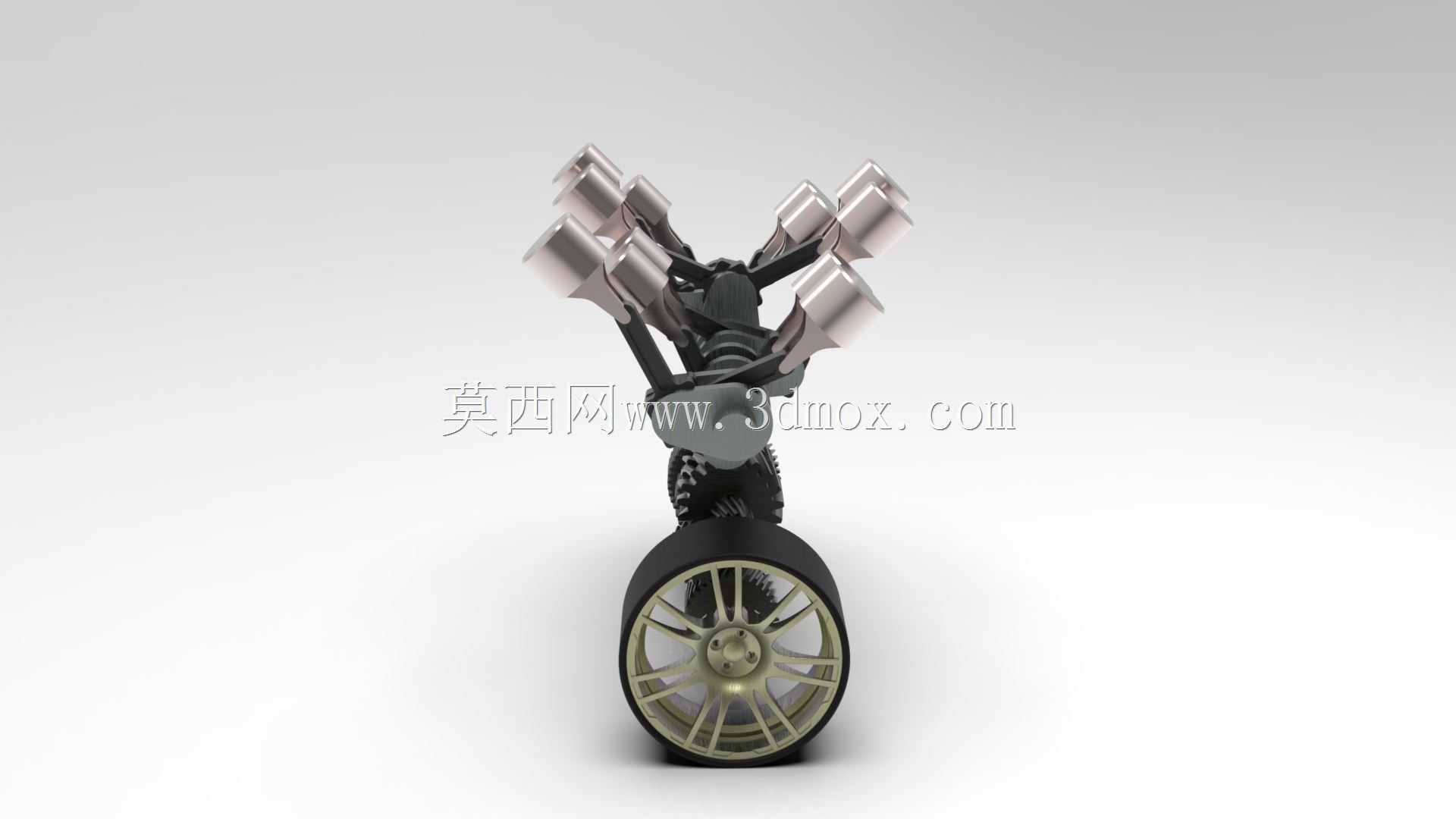

　　这个角度既能保证曲柄的平衡特性，也能压缩动力总成的横向宽度，适配多数高性能车型的发动机舱布局边界；纵向尺寸则从曲柄前端的带轮安装位一直延伸到变速器后端的输出法兰位置，预留了和离合器、传动轴对接的安装接口空间，输出法兰的花键参数采用通用的乘用车型规格，方便和后续传动部件做匹配。从结构细节看，曲柄的连杆轴颈和主轴颈均设置了润滑油道的模拟结构，虽然是演示用的结构模型，但油道的走向完全参照实际量产动力单元的设计逻辑，能清晰展示压力润滑油从主油道输送到各轴颈轴承位置的路径；变速器部分的齿轮之间设置了同步环的模拟结构，能直观展示换档时同步环通过摩擦作用让待啮合齿轮转速同步的工作过程。整套结构没有额外设置外壳覆盖件，所有运动部件完全外露，在做运动仿真时，可以清晰观察到每一个连杆的往复运动轨迹、每一组齿轮的啮合转动状态，以及换档时结合套的移动过程，不管是用于机械原理的教学演示，还是用于动力总成方案的前期结构验证，都能提供非常直观的结构参考。在实际工程应用中，这类外露式的结构模型也常被用于传动系统的故障模拟分析，通过调整齿轮侧隙、轴承预紧度等参数，模拟不同故障状态下的机构运动特性，帮助工程人员快速定位传动系统的异响、打齿等故障的产生原因。
