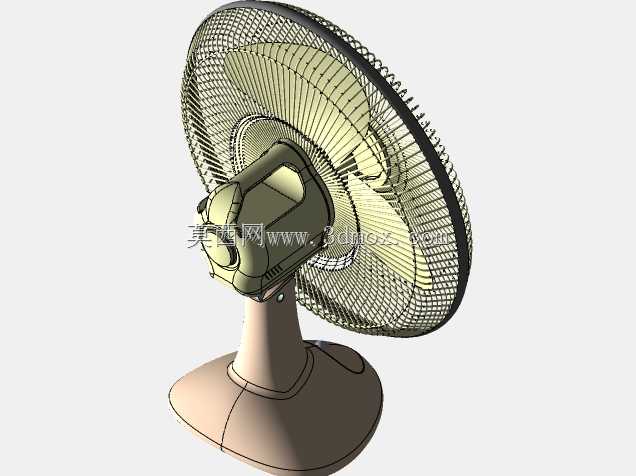

桌面式可摇头便携充电台扇结构设计

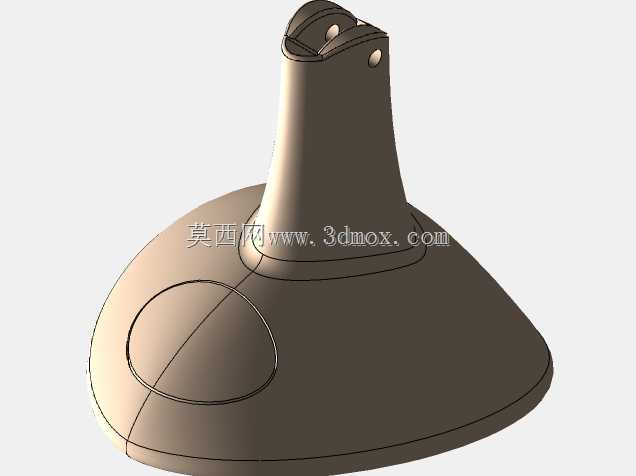

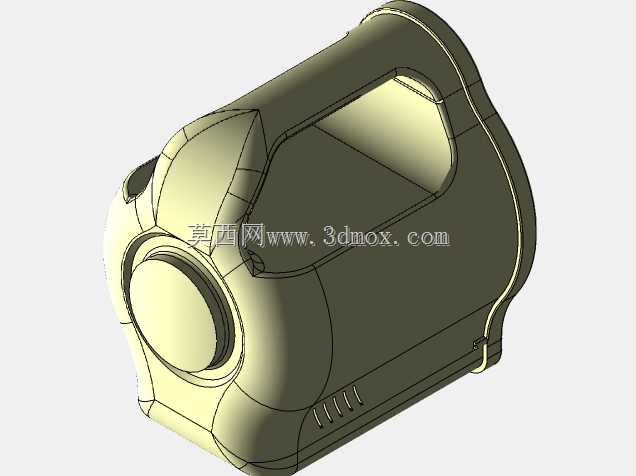

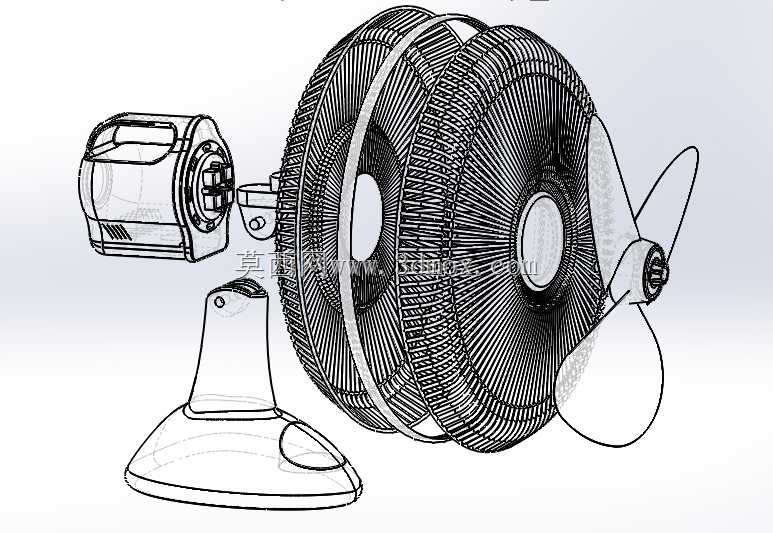

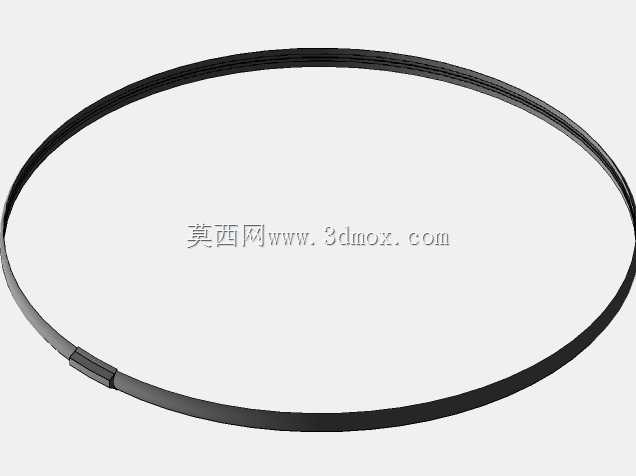

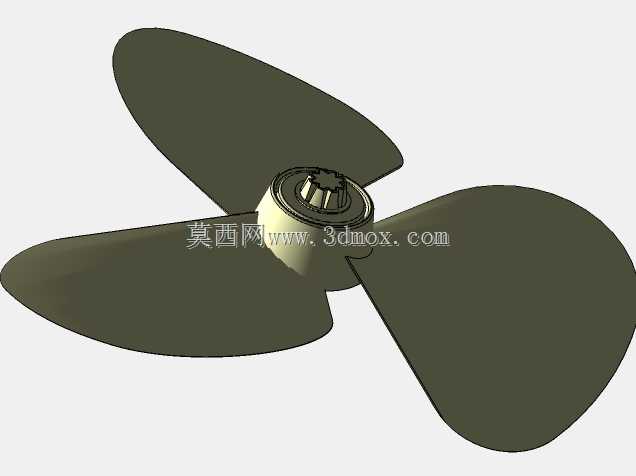

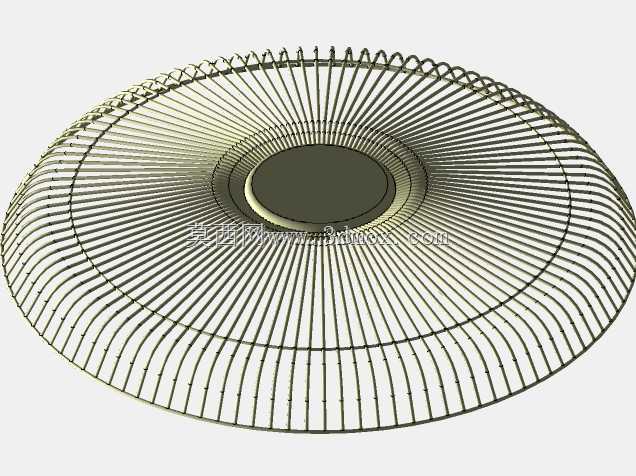

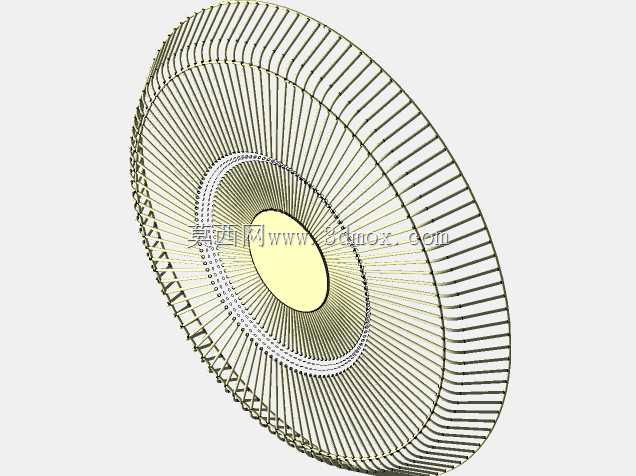

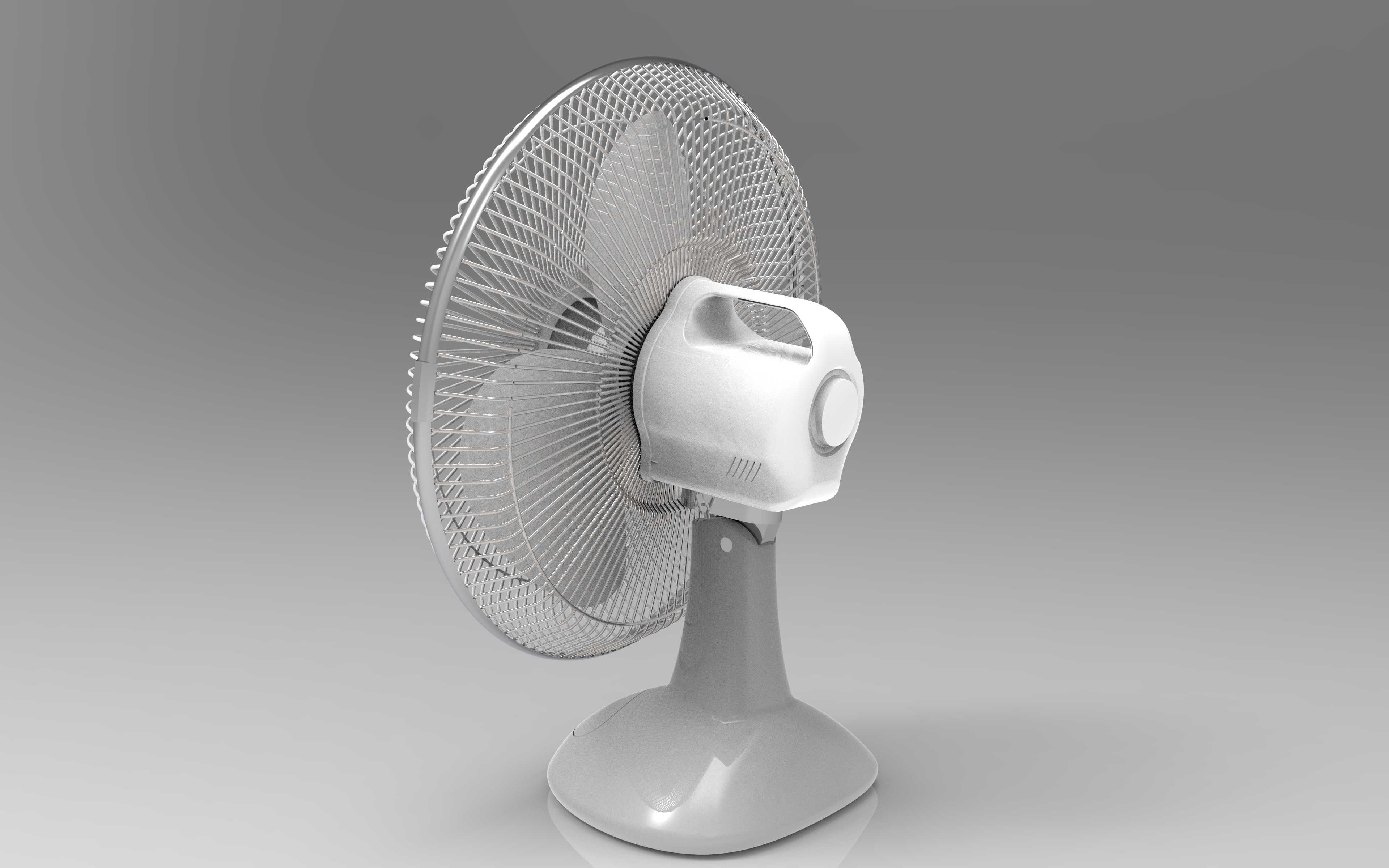

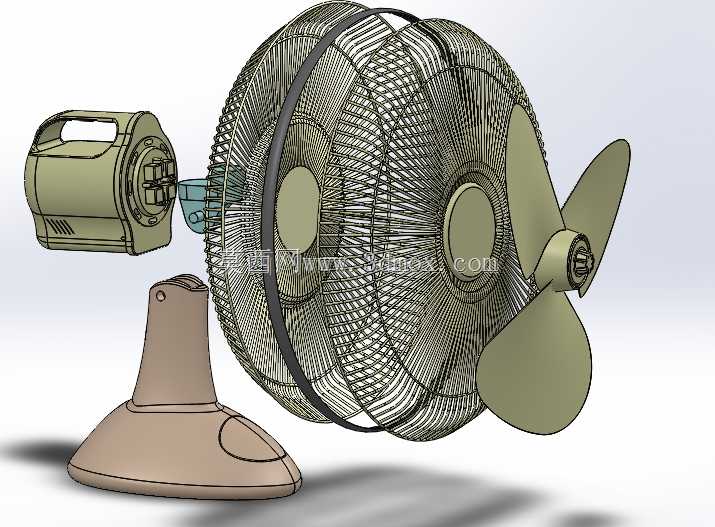

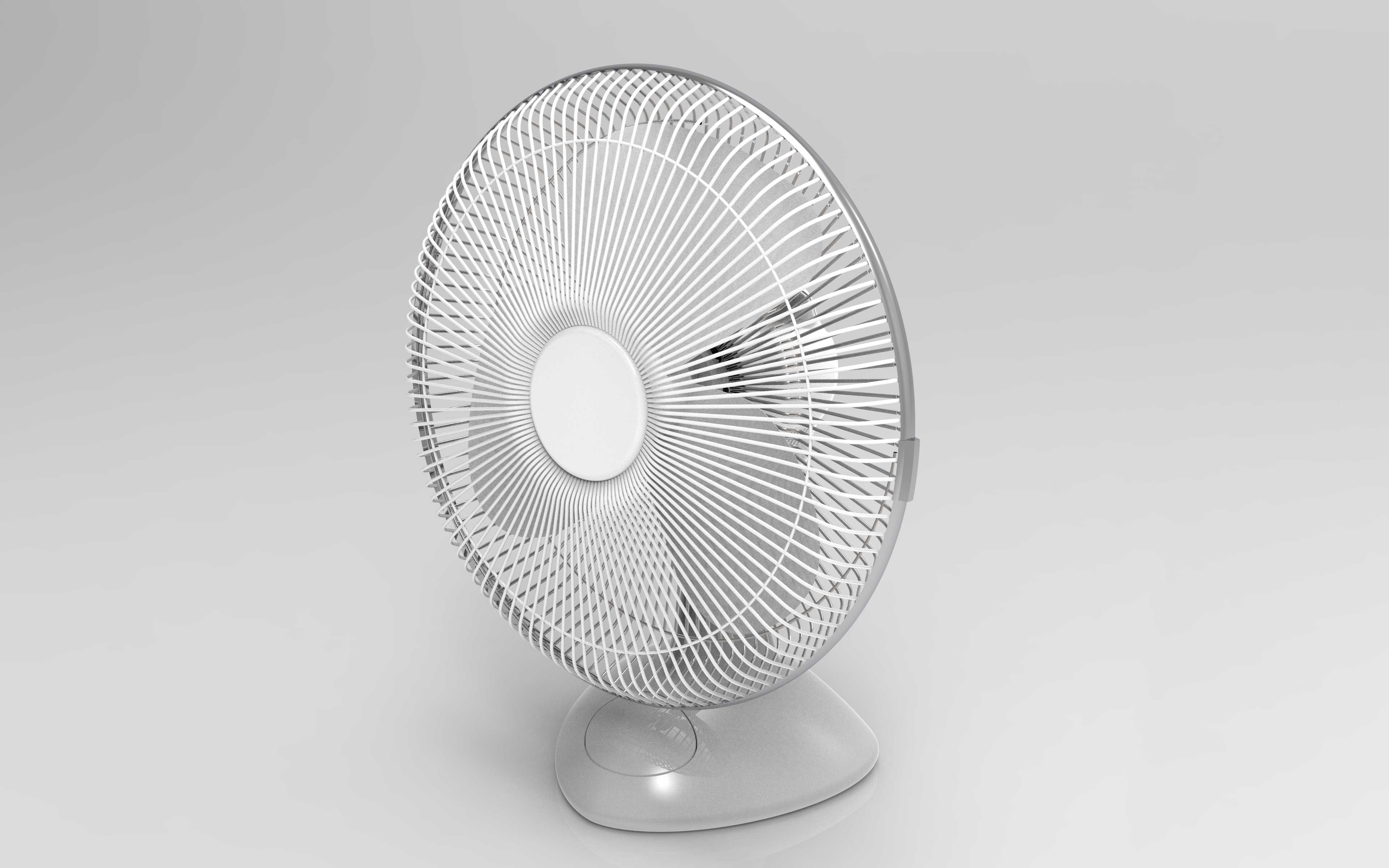

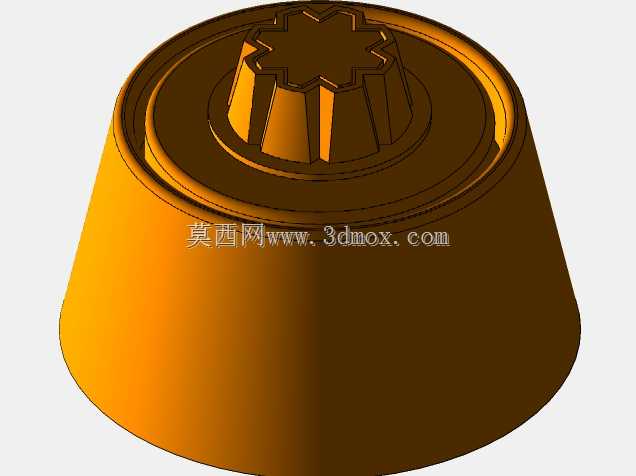

这款便携充电台扇的建模过程，首先从整机安装边界的尺寸锚定开始，先确定底座的支撑轮廓，底座采用下宽上窄的渐变曲面造型，底部预留足够的配重安装空间，保证整机在最大仰角送风时的抗倾覆稳定性，底座与颈部的连接位置预留俯仰调节的铰接轴安装位，铰接结构采用阻尼转轴设计，无需额外锁止结构即可实现送风角度的悬停定位。机头部分的建模优先处理电机安装腔的结构，将提手与电机后壳做一体化曲面融合，提手的内轮廓贴合成年人手掌抓握的弧度，边缘做R3以上的圆角过渡，避免搬运时硌手，后壳侧面的旋钮位置对应档位调节的电位器安装位，旋钮外凸高度控制在8mm以内，防止日常摆放时误触。扇叶部分采用三片式后倾圆弧叶片，建模时先绘制单叶的翼型截面，沿叶根到叶梢做扭转角渐变处理，保证送风时的气流均匀度，降低转动时的紊流噪音，网罩部分采用径向辐条与周向加强圈组合的结构，辐条间距严格控制在安全范围内，避免手指误入触碰扇叶，网罩的前后圈采用卡扣式连接结构，方便后期拆卸清洁扇叶。颈部的摇头结构内置曲柄连杆传动组件，建模时预留连杆的运动行程空间，保证左右摇头的角度覆盖120度送风范围，同时在颈部与底座的衔接位置做走线槽设计，将电机供电线、档位调节线从结构内部穿行，避免外露线材影响外观与使用安全。建模过程中先搭建整机的骨架草绘，确定各部件的装配基准面，再逐个完成零件的实体建模，对配合面做公差预留，比如铰接轴与轴孔的间隙控制在0.1mm，网罩卡扣的配合过盈量设置为0.2mm，保证装配后的松紧度合适。这类充电台扇主要适配桌面办公、宿舍床头、户外临时纳凉等场景，内置电池的安装腔在底座内部做独立隔层，与上部的摇头传动结构完全分隔，避免传动部件的磨损粉尘落入电池仓，整机的外表面无尖锐棱角，所有外露边均做圆角钝化处理，符合家用小电器的安全设计要求。
