福特Dana60重载越野驱动后桥总成

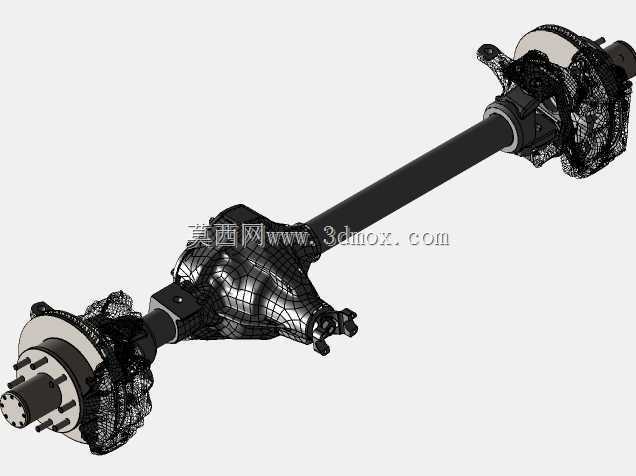

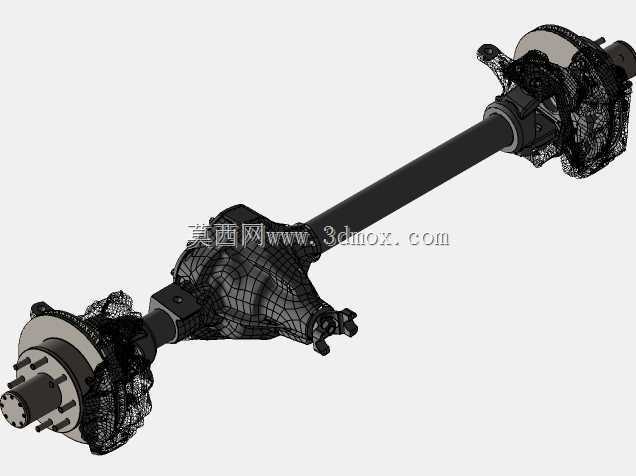

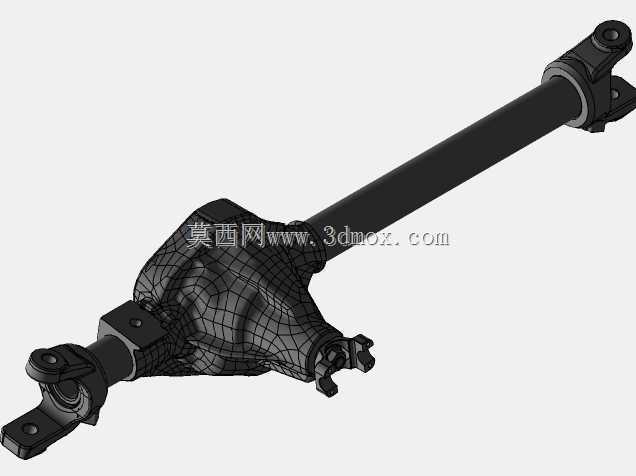

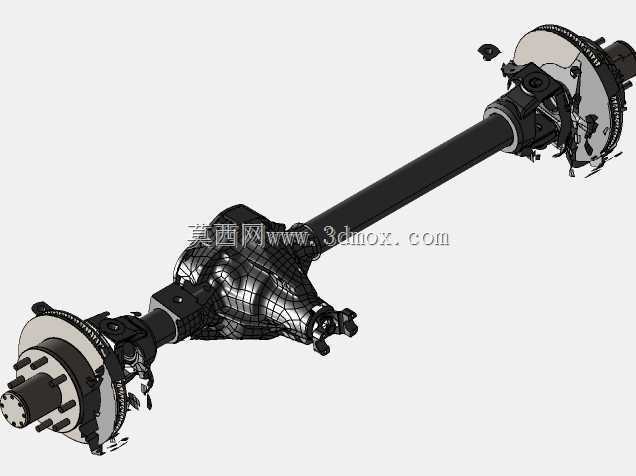

　　这套后桥总成围绕硬派越野与重载底盘的实际承载需求展开，核心是一根贯通式整体驱动桥，桥体中部集成主减速器与差速器腔体，两端通过半轴将动力传递至轮毂。桥壳采用整体式铸造轮廓，中部鼓包为差速器与主减齿轮提供容纳空间，其外形直接决定了底盘最小离地间隙与通过性，在岩石攀爬场景中，桥包位置往往是最先接触障碍的部位，因此建模时对桥壳下部弧线、加强筋走向以及放油塞凸起都做了还原，便于在整车布置阶段校核磕碰边界。

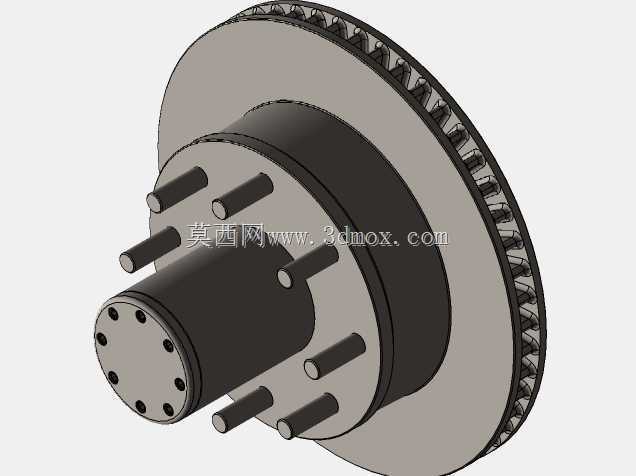

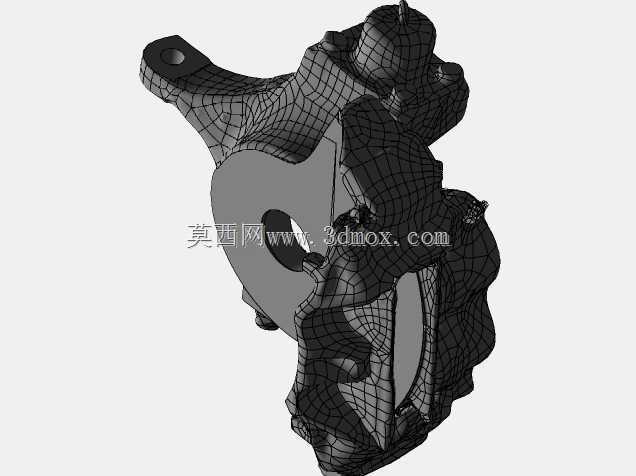

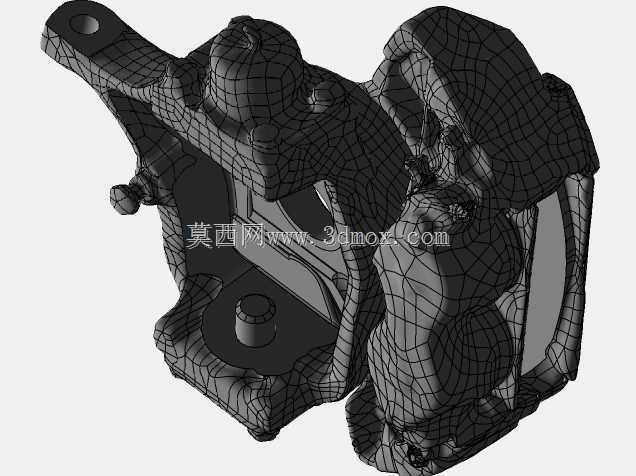

　　从动力传递路径看，发动机扭矩经传动轴输入桥体前端的主动锥齿轮法兰，再由主减速齿轮改变传动方向并放大扭矩，经差速器分配给左右两根半轴。半轴贯穿桥管，端部与轮毂法兰相连，法兰面的螺栓孔位、轮毂轴承座台阶以及制动盘安装面都按照实车装配关系搭建，制动盘与制动卡钳支架位于桥管两端，卡钳安装座的朝向和避让空间直接影响轮辋内侧间隙，在改装大尺寸轮胎或负值轮毂时，这部分边界必须反复核对。

　　建模思路上，桥管作为长轴类主体，沿左右对称轴线拉伸成型，中部桥包则通过铸造曲面与加强肋过渡，既保证扭转刚度，又控制非悬挂质量。两端的轮毂、制动盘、轴承座与板簧座按照实际装配层级堆叠，板簧座位于桥管下方，是钢板弹簧与车桥的连接界面，其座面宽度、中心定位孔以及U型螺栓避让槽决定了悬架安装方式；对于连杆式或多连杆越野悬架，桥管上还需预留连杆支座与减震器下支座的安装点，这些凸台位置在数模中均有体现，方便后续在底盘总装里匹配控制臂角度。

　　外形尺寸方面，整桥轴向长度由轮距决定，两端轮毂法兰的间距对应车轮安装基面，桥管直径与桥包宽度影响车架纵梁之间的通过宽度；输入端法兰的角度和花键规格需要与传动轴滑移段匹配，避免悬架跳动过程中出现万向节夹角超限。桥体上方的通气塞、下方的放油螺塞以及后盖的密封面轮廓，虽然属于小件，却在维修保养与油封选型中不可忽略，数模中将这些细节一并保留，使装配体在剖切检查时能够清晰呈现内部齿轮与外部附件的相对关系。

　　在实际应用中，这类驱动桥多用于皮卡、全尺寸越野车及岩石攀爬改装车，承担大扭矩冲击与交变载荷。设计校核时通常关注桥壳弯曲刚度、半轴轴径与花键强度、主减齿轮啮合间隙，以及制动盘在高温下的变形空间；三维装配体可以直接用于运动干涉检查，例如悬架全跳上跳下行程中半轴与桥管、制动管路与卡钳、减震器与桥包之间是否存在摩擦。网状线框与实体结合的呈现方式，也便于观察桥壳内部腔体走向和外部支架的壁厚分布，为逆向建模、改装支座焊接定位以及底盘总布置提供直观参照。
