船用三叶舷外推进螺旋桨结构

　　三叶舷外推进螺旋桨主要服务于小型船舶、舷外机及水上动力平台，在船体尾部将发动机输出轴的旋转扭矩转化为水流轴向推力。它的工作位置处于水面以下，桨叶随轴高速旋转，通过叶背与叶面之间的压力差推动水体向后运动，从而使船体获得前进或后退的反作用力。对于舷外动力系统而言，螺旋桨既是末端执行件，也是动力匹配中最敏感的部件之一，其叶形、直径、螺距和轮毂接口会直接影响起步推力、巡航效率、最高航速以及发动机负载状态。

　　从结构上看，该模型采用三片宽叶桨叶围绕中心轮毂均布的布置方式。三叶方案在推进效率、振动控制和制造成本之间较为均衡，相比两叶桨，它在相同转速下推力脉动更小，叶频激励更均匀；相比四叶或多叶桨，它的水阻较低、结构更简洁，适合中小型舷外机在常规航速下使用。桨叶前缘呈圆滑过渡，叶梢向外展开，叶面具有连续扭曲曲面，这种曲面并非单纯的外观造型，而是为了让不同半径处的叶切面在旋转时保持合理攻角。靠近轮毂的位置线速度较低，叶切面角度通常较大；靠近叶梢的位置线速度较高，叶切面角度逐渐减小，从而使水流沿径向获得较稳定的加速效果。

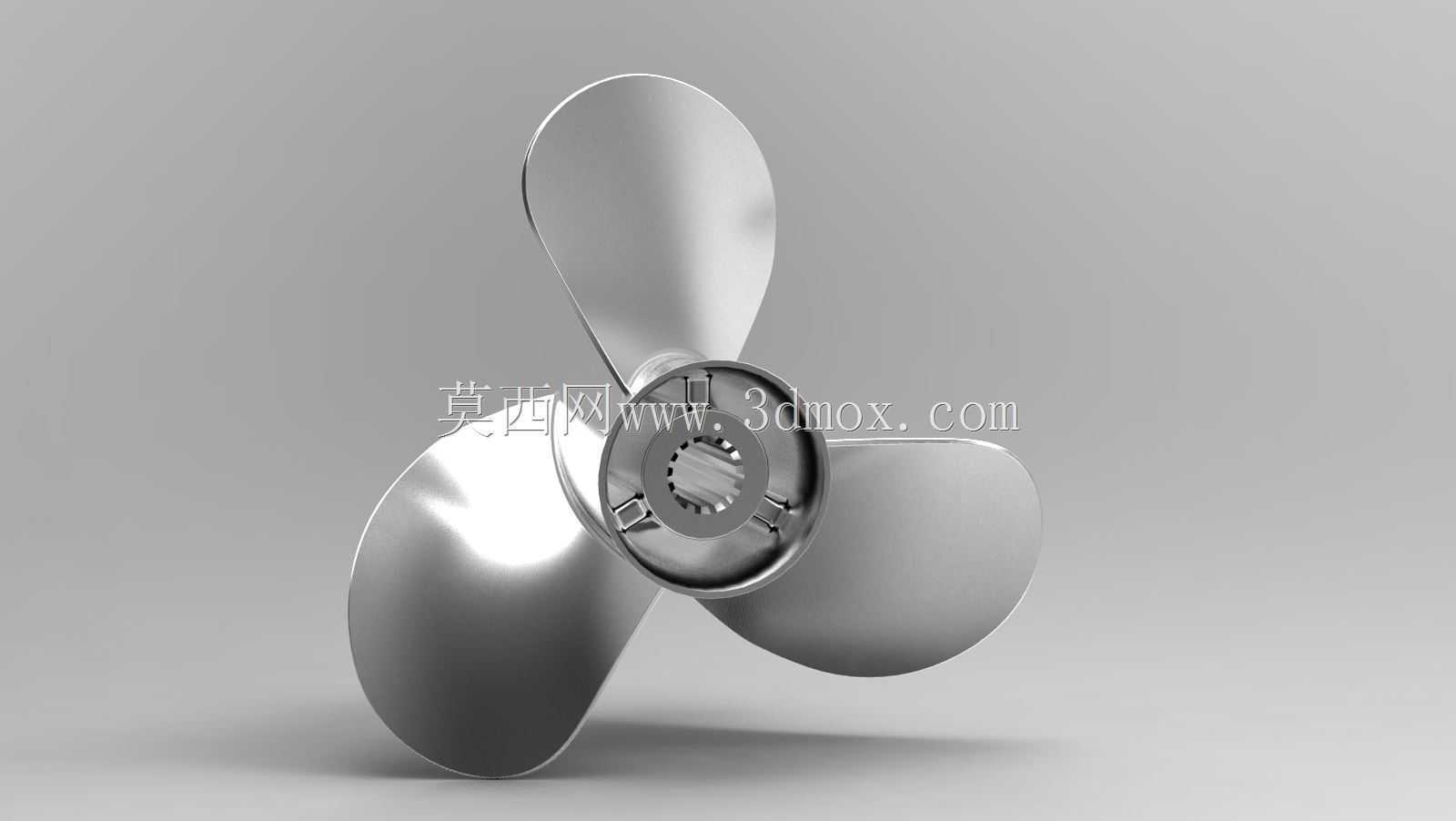

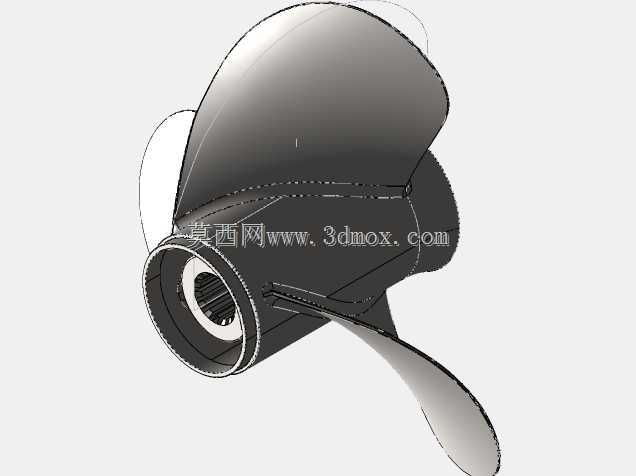

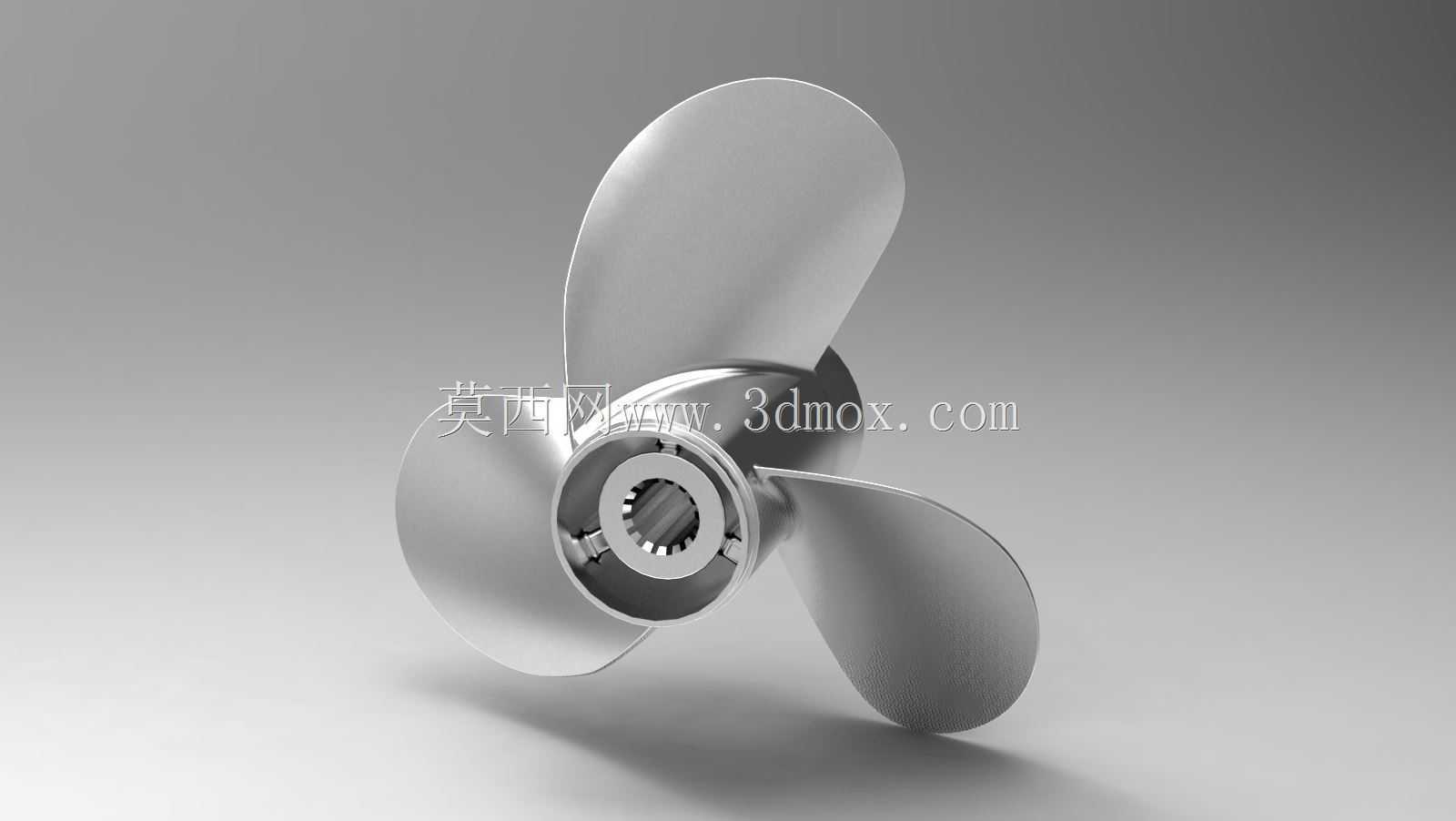

　　轮毂部分是螺旋桨与动力轴连接的核心区域。模型中央设置了带内齿特征的安装孔，可与舷外机输出轴上的花键或传动齿配合，传递扭矩并限制周向相对转动。内孔周围的金属壁厚需要承受启动、换向、高速旋转及突发碰擦带来的复合载荷，因此在建模时不能只关注外观曲面，还应保留足够的轮毂实体区域，以便后续进行强度校核和加工表达。桨叶与轮毂交接处采用圆角过渡，可降低应力集中，避免在反复水动力载荷下出现叶根裂纹。实际装配中，轮毂后端通常还会配合垫圈、锁紧螺母或销类零件，将螺旋桨轴向固定在输出轴上，防止高速旋转时松脱。

　　在外形尺寸与安装边界方面，螺旋桨的最大外径决定了其扫掠圆范围，安装到船尾后必须保证叶梢与船体底板、尾板、导流罩及护架之间留有安全间隙。间隙过小会在航行中引起水流干涉、噪声增大，甚至在船体轻微变形或轴系偏摆时造成叶梢碰擦；间隙过大则可能使螺旋桨远离船体伴流区，影响推进效率。轮毂轴向长度需要与输出轴有效配合长度相匹配，内孔齿形、键槽或花键规格必须与动力端一致，否则无法完成扭矩传递。设计时还应考虑桨叶在倒车工况下的受力反向问题，叶片前后缘厚度分布和叶根圆角不能只按正向旋转处理。

　　该类螺旋桨常用于小艇、橡皮艇、作业艇、救援艇以及轻型水上设备的推进系统。在浅水区域航行时，桨叶可能接触泥沙、漂浮绳网或水下障碍物，因此叶梢和叶背需要具备一定抗冲击能力；在高速巡航时，桨叶表面的光顺程度又会影响空化和噪声控制。建模过程中，叶片曲面通常由多个半径位置的翼型切面放样形成，再通过桥接、缝合和实体化与轮毂合并。叶根区域要重点检查曲面连续性和实体厚度，不能出现薄面、重叠面或开放边。中心安装孔、内齿、端面台阶和锁紧结构应按照装配关系单独建立特征，保证三维模型既能展示外观，也能用于干涉检查和工程沟通。

　　从设备选型角度看，螺旋桨并非直径越大越好。大直径桨叶在低转速下可获得较好推力，但会增加吃水深度和碰障风险；螺距增大有利于提高航速，却可能使发动机在重载起步时转速上升困难。三叶舷外桨的设计需要在推力、转速、船型阻力和发动机功率之间取得平衡。模型中三片桨叶的周向夹角、叶宽变化、后倾趋势以及轮毂包覆形态，都体现了船用推进件对水动力效率和结构可靠性的综合考虑。
