汽车发动机空气滤清器滤芯总成结构

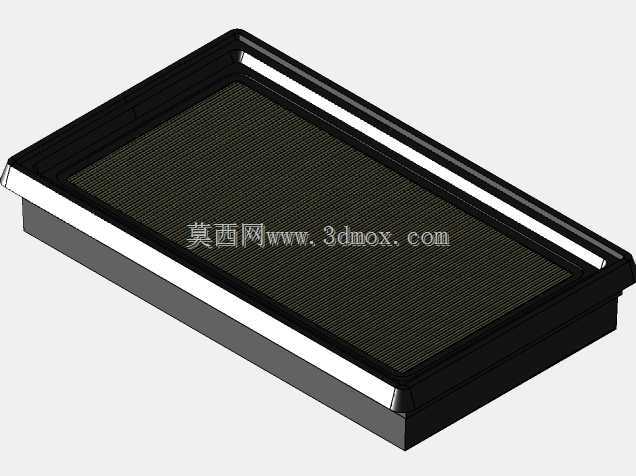

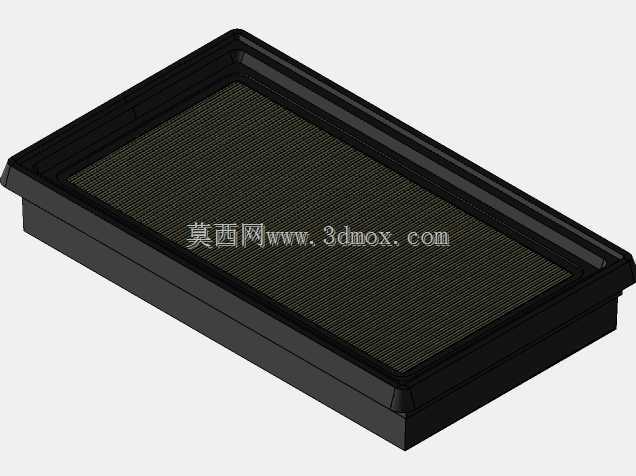

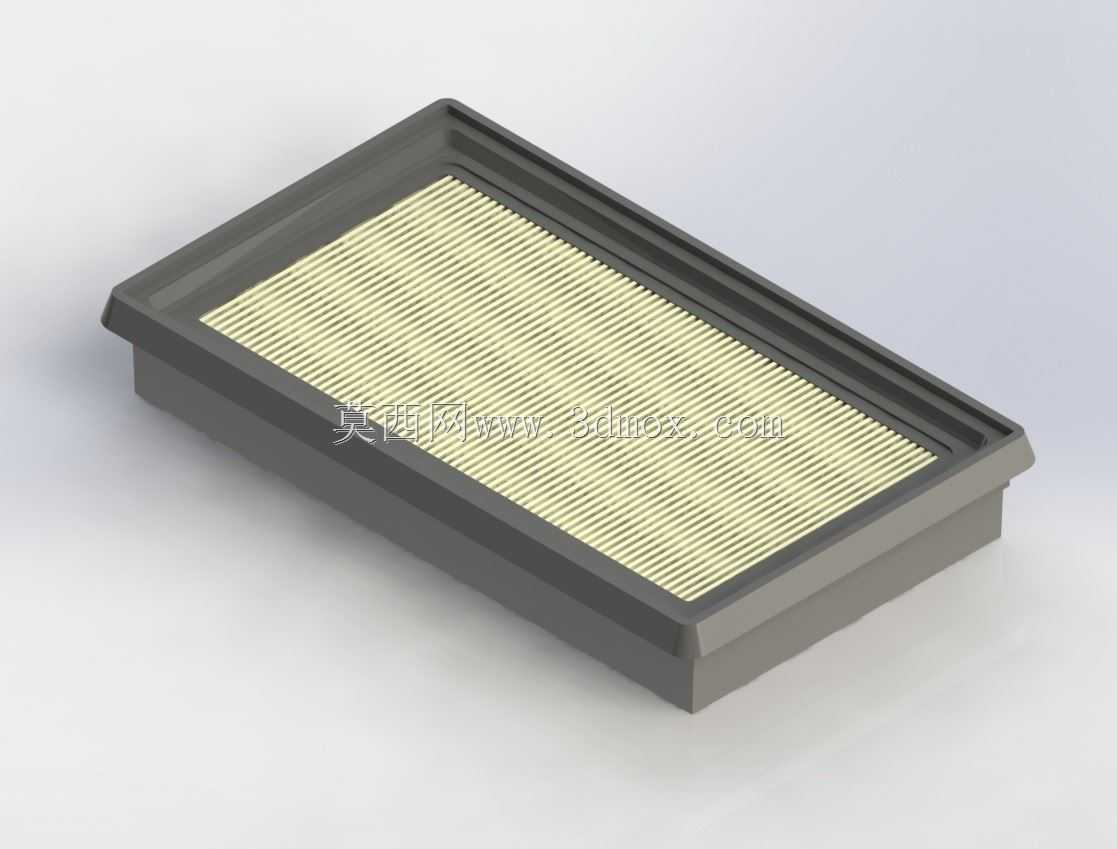

　　做进气系统匹配时，最先要把滤芯在机舱里的落点定下来。这台滤清器采用扁平矩形板式结构，外框为硬质注塑壳体，内部是折叠成密集瓦楞状的滤纸，整体呈浅盘形，边框四周带有一圈凸起的密封压边，安装时直接压入空滤壳的下半腔，上盖扣合后通过压边形成周向密封，避免未经过滤的空气从滤芯边缘窜入。

　　从外形边界看，滤芯主体长宽比接近二比一，厚度方向由滤纸折叠高度决定，滤纸折距均匀，折峰之间留有稳定的通气间隙。这种板式布置在横置前驱车型的机舱里非常常见——机舱横向空间相对宽裕而纵向高度紧张，扁平滤芯可以顺着进气道走向平铺，进风口、滤芯、出气管三者几乎在同一平面内过渡，管路弯折少，进气阻力更容易控制。建模时需要重点还原的几个特征是：外框的拔模斜度、滤纸折面的周期性起伏、边框上用于定位的卡扣或凸筋，以及壳体边缘与空滤上盖配合的密封面宽度。

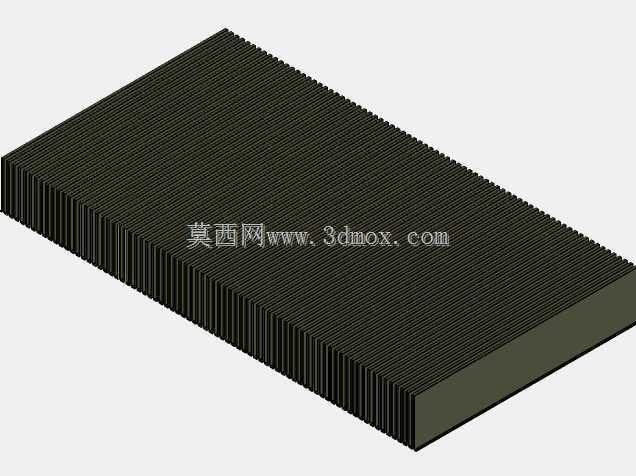

　　滤纸部分是整个零件的功能核心。折叠成型的滤材在有限体积内把有效过滤面积放大了十几倍，空气从折缝外侧穿过滤纸进入内侧洁净腔，空气中的沙尘、花粉、轮胎磨损颗粒以及进气口卷入的雨水雾滴被截留在滤纸上。折距不能压得过密，否则在高灰尘工况下滤纸表面很快被堵死，进气负压上升，发动机被迫加大节气门开度来维持充气量，油耗和动力响应都会受影响；折距也不能过疏，否则同等外形尺寸下过滤面积不足，容尘量下降，保养周期被迫缩短。实际选型时通常按发动机额定进气量反推所需过滤面积，再结合目标保养里程下的积尘量校核容尘空间。

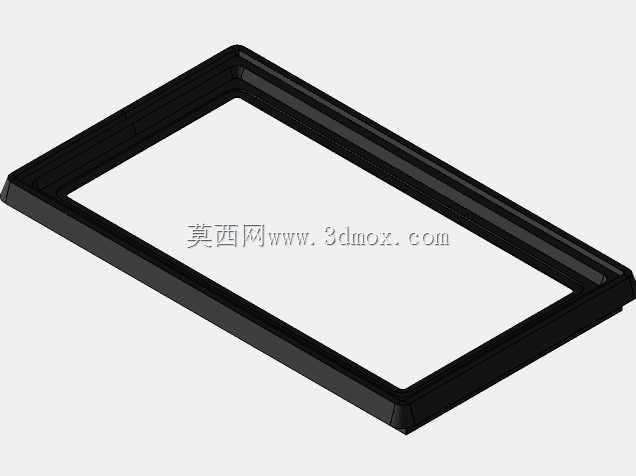

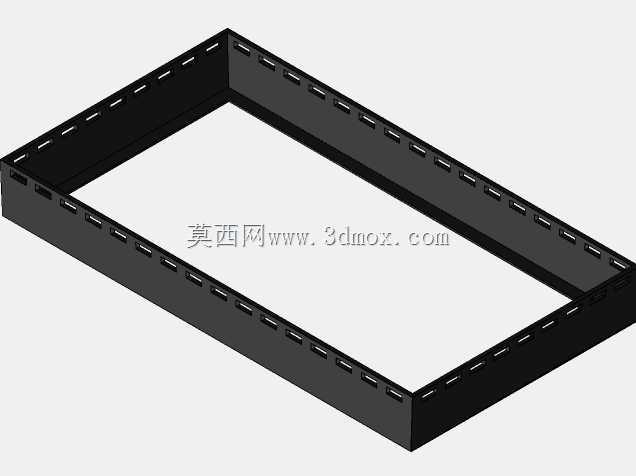

　　外框材料一般选用耐温耐油的聚丙烯或玻纤增强尼龙，机舱在夏季怠速和涡轮舱内热回流的工况下，局部温度可以达到一百摄氏度以上，框体不能出现软化塌陷。边框与滤纸的接合处采用聚氨酯发泡胶注塑包封，胶层既要把滤纸端部完全封死防止短路，又要保持一定弹性，在空滤壳反复拆装、卡扣压紧的过程中补偿壳体的制造公差。三维结构设计里这一圈胶封的厚度和压缩量是反复调整的参数：压缩量太小密封不可靠，太大则装配力上升，工人在生产线上扣合空滤盖时会感到费力，长期使用后卡扣还有松脱风险。

　　安装接口方面，这类板式滤芯本身不带快接接头，定位完全依赖空滤壳体的型腔轮廓，因此滤芯外框的长宽尺寸、圆角半径、局部加强筋的位置都要和壳体型腔一一对应。建模时通常先依据机舱点云或周边件数模确定空滤壳的最大包络，再向内反推滤芯的可用空间，预留出滤纸与壳体之间的进气均流腔——气流从进气管进入壳体后需要一段扩散距离，让风速在滤芯整个迎风面上分布均匀，否则靠近进气口的区域滤纸提前积灰堵塞，远端区域却没有充分利用。

　　在整车使用场景中，空滤滤芯属于定期更换件，售后市场对这类零件的互换性要求很高。三维数模除了体现装配关系，还需要把滤纸折数、折高、密封胶条的断面形状等影响过滤性能的参数完整表达，方便工艺端据此排布折纸机的折叠辊间距、发泡模具的型腔以及终检工位的通流阻力测试夹具。对于做进气系统仿真的工程师，这份数模还可以直接抽取流体域，在STAR-CCMISH或类似工具里划分多孔介质区域，把滤纸设为带阻力曲线的多孔阶跃面，评估不同工况下滤芯前后的压损和流场均匀性，再回头微调壳体进口导向筋的角度。整个零件看似结构简单，但密封、容尘、阻力、装配四个维度互相牵制，每一处折距和边框厚度的取舍，最终都会反映在发动机的实际进气表现上。
