公共汽车柴油发动机液压冷却系统结构设计

　　商用车动力系统的热管理环节直接决定整机运行可靠性，尤其是城市公共汽车这类频繁启停、长时间处于怠速或低负荷高转速工况的运营场景，柴油发动机的冷却回路如果仅依赖传统机械水泵驱动的水冷循环，很容易在低速爬坡、夏季长时间开空调怠速、拥堵路段蠕行时出现冷却液换热效率不足的问题，进而引发缸温过高、机油润滑性能下降、排放超标等连锁故障。这套液压驱动的冷却系统，正是针对公共汽车柴油发动机的特殊工况做的适配设计，区别于传统冷却系统固定转速比的传动逻辑，液压回路可以根据发动机实时出水温度、机油温度、进气中冷后温度的综合反馈，动态调整冷却风扇与循环泵的输出转速，在保证核心部件温度始终处于最优工作区间的前提下，尽可能降低冷却系统的寄生功率损耗。

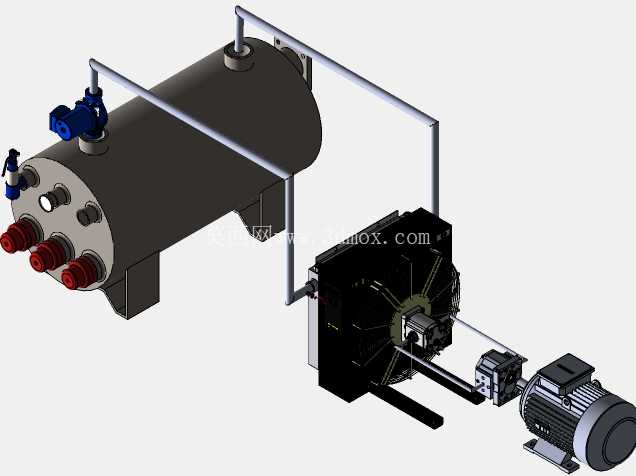

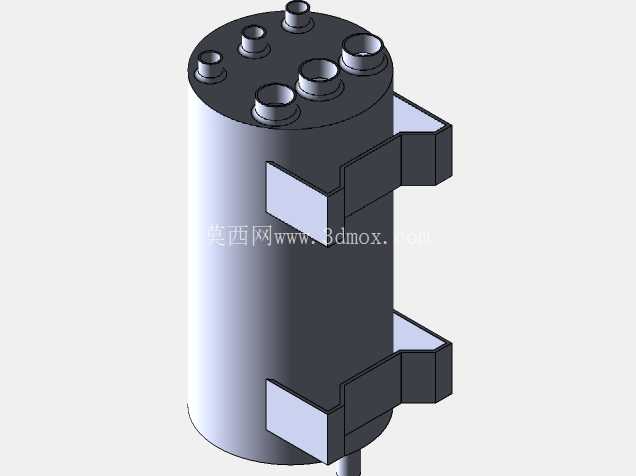

　　整套系统的核心换热单元采用卧式承压储液罐结构，罐体两端预留了不同通径的管路接口，分别对应冷却液进液、出液、排气、温度传感器安装、泄压阀安装的功能需求，罐体侧面的安装支脚做了加厚折弯处理，安装孔位的间距匹配商用车车架纵梁的常规安装孔距，不需要额外做转接支架就可以直接固定在车架侧面的预留安装位上，罐体的轴向长度控制在1200mm以内，最大外径380mm，不会超出整车的宽度边界，也不会和周边的进气管路、燃油管路、线束走向产生干涉。罐体顶部预留的两个法兰接口分别连接膨胀水箱补水管路和液压驱动的循环泵入口，循环泵通过液压管路和独立的电机驱动液压动力单元连接，区别于传统发动机曲轴直驱的水泵结构，这套液压驱动的循环泵不受发动机转速限制，哪怕发动机处于怠速工况，只要热管理系统检测到冷却液温度超过设定阈值，就可以通过调整液压系统的流量，让循环泵以最高转速运行，快速带走缸体水套里的热量。

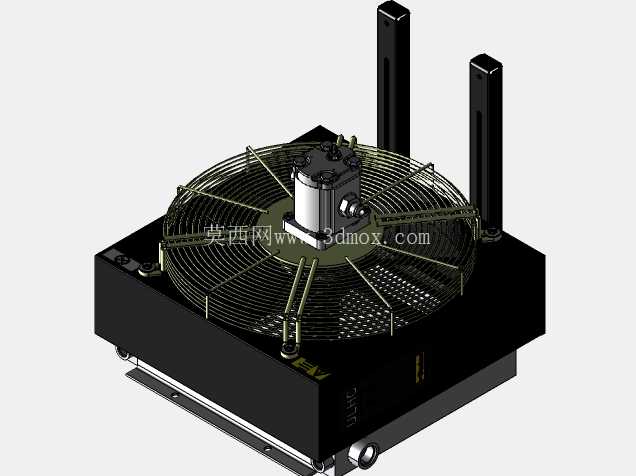

　　冷却风扇单元采用吸风式结构布置在换热芯体的外侧，风扇的驱动马达直接和液压回路连接，风扇的转速可以在0到额定转速之间无级调节，当发动机冷启动阶段，冷却风扇和循环泵都保持最低转速运行，让发动机快速升温到最佳工作温度，减少冷磨损；当发动机处于大负荷工况，比如满载爬坡、夏季开空调运行时，系统会根据温度传感器的反馈信号，逐步提高液压系统的压力和流量，让风扇和循环泵的转速同步提升，保证换热效率满足散热需求。整套液压回路的管路采用硬管加局部软管的布置方案，硬管部分沿罐体和动力单元的安装支架走形，折弯处做了大圆弧过渡，减少液压油流动的阻力损失，管路和运动部件、高温部件之间预留了足够的安全间隙，避免长期运行过程中出现管路磨损、油液老化泄漏的问题。

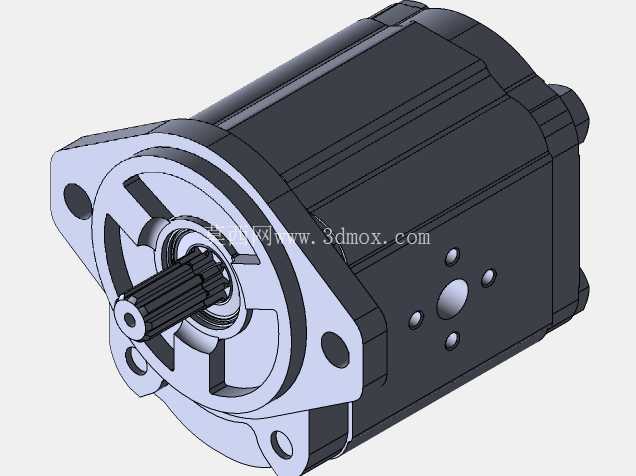

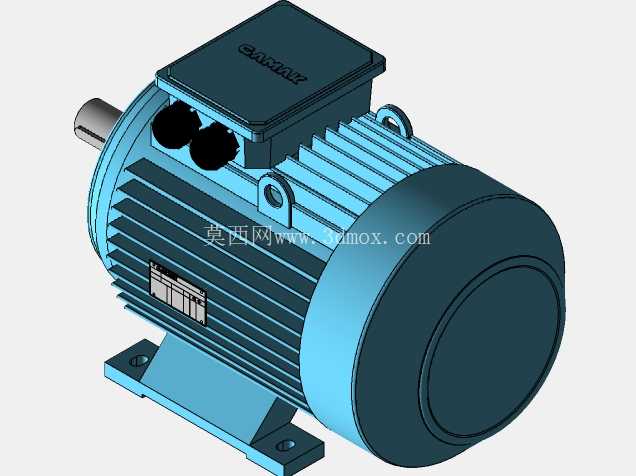

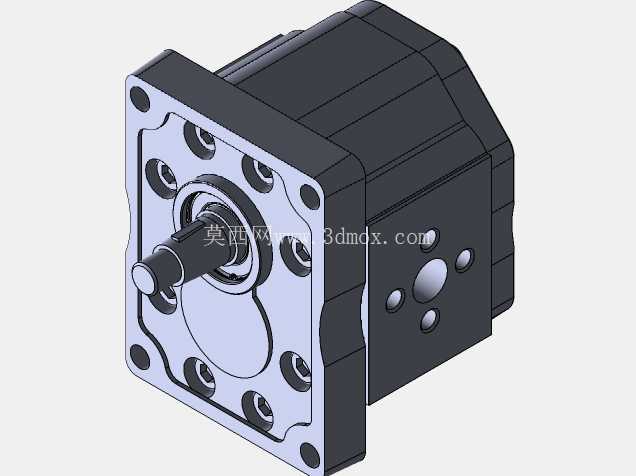

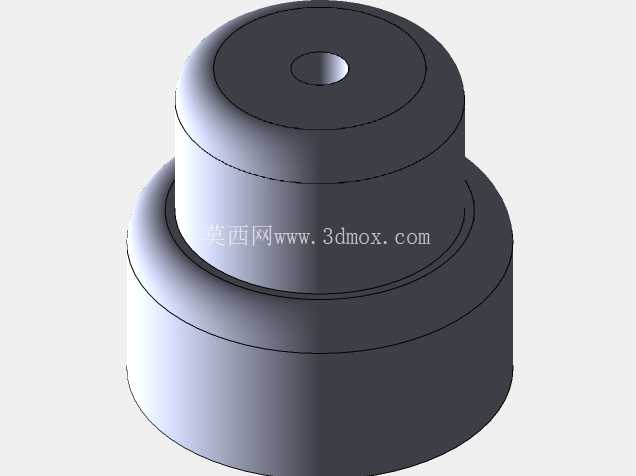

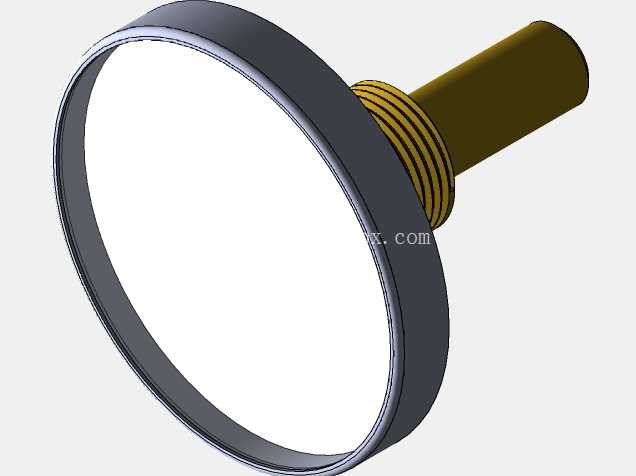

　　液压动力单元采用独立的电机驱动，电机的安装底座做了减震胶垫设计，减少运行过程中的振动传递到车架，电机和液压泵之间采用联轴器直连，传动效率更高，动力单元上集成了液压油油箱、滤清器、溢流阀、压力传感器等部件，整体结构紧凑，安装尺寸控制在450mm300mm350mm的范围内，可以布置在车架尾部的空余空间，不需要改动原车的动力舱布局。整套系统的管路接口全部采用标准法兰和快插接头设计，后期维护的时候不需要整体拆解管路，就可以单独更换滤芯、传感器、泵体等易损部件，降低运维成本。

　　在设计过程中，所有部件的安装位置都经过了空间干涉校验，冷却风扇的外缘和周边护风圈的间隙控制在15mm到25mm之间，既不会因为间隙过大导致热风回流降低换热效率，也不会因为间隙过小在运行过程中出现风扇剐蹭护风圈的问题。储液罐的底部预留了排污螺塞，方便定期更换冷却液的时候排出罐体积存的杂质，罐体顶部的泄压阀开启压力设定为1.2bar，保证冷却系统在正常工作压力范围内运行，避免压力过高导致管路胀裂、冷却液泄漏。整套系统的电路接口全部采用防水接插件，满足商用车底盘的防水防尘等级要求，哪怕在雨天行驶、经过积水路面的时候，也不会出现电路短路的问题。
