多自由度夹持式作业机械臂结构设计

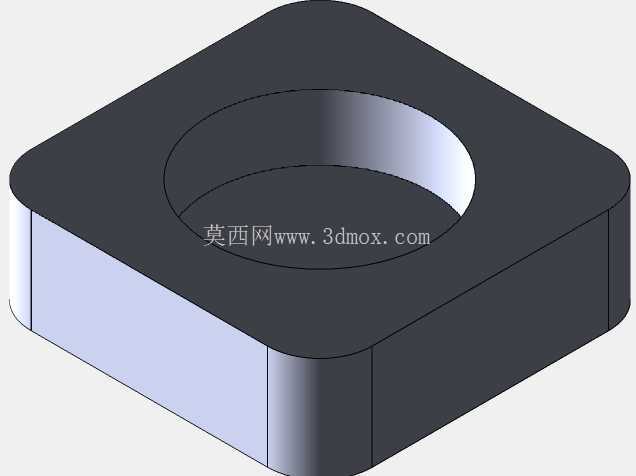

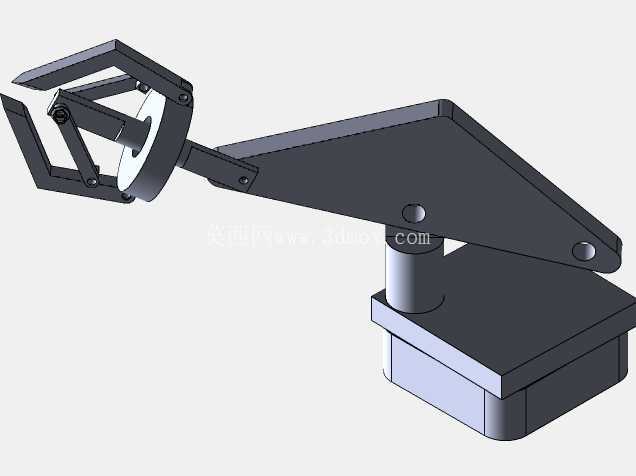

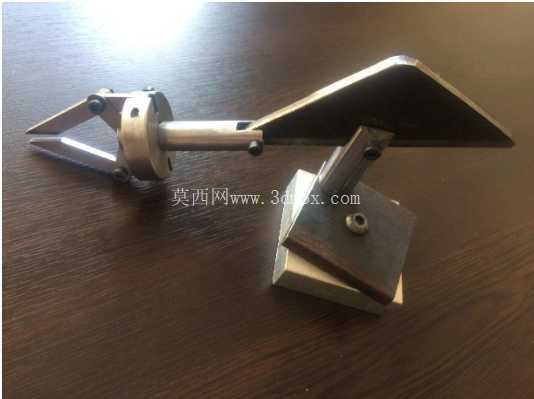

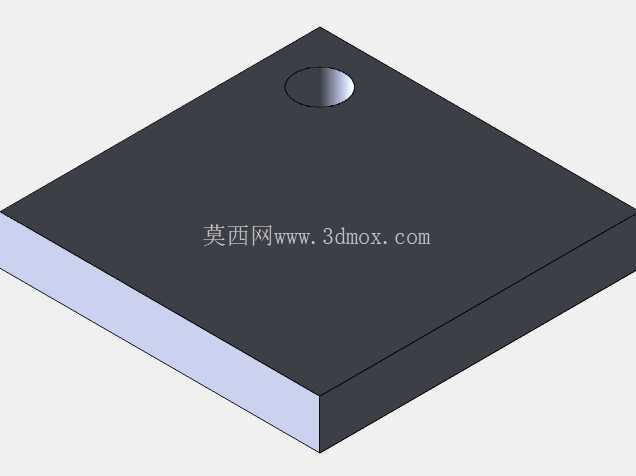

　　这款夹持式作业机械臂的结构设计，核心面向小负载工位的重复性物料移载、工件夹持定位场景，可适配电子元器件分拣、小型零部件装配、教学实验台搭建等多类工况，作为末端执行载体完成预设轨迹内的取放、转运、姿态调整动作。从整体结构布局来看，设备采用底座回转支承、大臂俯仰、小臂伸缩联动、腕部回转、夹爪开合的多自由度串联构型，底座部分设计为方形安装基座，底部预留标准安装孔位，可直接固定在工作台面、流水线侧方支架或者移动小车上，安装边界的孔位间距适配常规工业铝型材的槽距标准，不需要额外加工过渡连接板即可完成快速装调，基座内部预留了走线空腔，可容纳关节驱动的线缆、气路管路，避免运动过程中管线拖拽磨损。

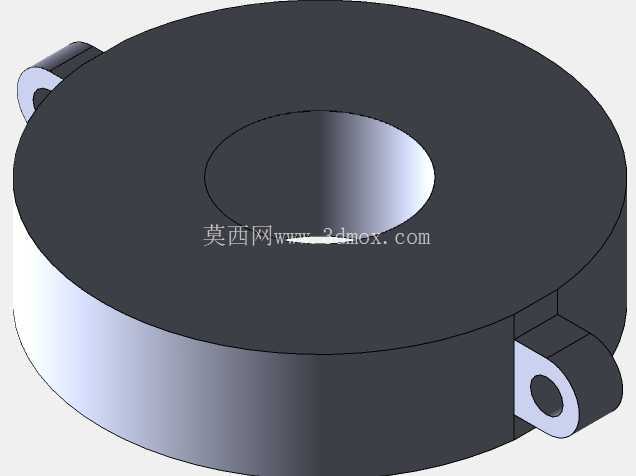

　　大臂部分采用变截面薄板支撑结构，在保证结构刚性的前提下尽可能降低臂身自重，减少关节驱动的负载冗余，臂身的铰接点位置经过力臂优化，在同等驱动扭矩输出下可获得更大的夹持作业半径，小臂与大臂的铰接处设置有限位结构，可根据实际工位的作业范围调整俯仰角度的极限位置，避免运动过程中出现超程碰撞。腕部连接结构采用回转支承设计，可带动末端夹爪完成360度范围内的姿态调整，适配不同摆放角度的工件取放需求，夹爪部分采用平行四边形连杆传动结构，开合过程中爪指始终保持平行姿态，不会出现夹取角度偏移导致的工件脱落问题，爪指的内侧预留了安装槽，可根据夹持工件的材质、外形更换橡胶垫、V型块、磁吸头等不同的夹持触头，适配规则方形工件、轴类零件、薄壁易损件等不同物料的夹持需求。

　　设计过程中优先考虑了运动干涉问题，所有关节的运动行程都经过三维装配环境下的动态模拟，臂身俯仰、回转的全行程范围内不会出现结构件之间的剐蹭，各铰接点的轴承安装位都设计了密封挡边，可阻挡车间环境内的粉尘、切削液进入铰接副，延长结构件的维护周期。从实际应用的适配性来看，这款机械臂的负载能力覆盖0.5kg-2kg区间的小重量工件，作业半径可覆盖底座前方半扇形区域，不需要占用过大的安装空间，既可以作为独立的作业单元完成单工位的上下料动作，也可以多台组合排布在流水线两侧完成多工序的工件传递，还可搭配视觉检测模块完成无序工件的分拣抓取。

　　结构设计上所有的零部件都采用常见的机加工、钣金加工工艺即可完成制造，没有特殊的异形难加工结构，铰接轴、紧固件都采用标准件，后期维护更换配件的成本较低，臂身的走线槽采用外置可开盖设计，后期更换驱动线缆、调整气路布局时不需要完全拆解臂身结构，大幅降低现场调试的工作量。夹爪的开合行程可通过调整连杆的铰接位置进行适配，针对尺寸差异较大的工件不需要整体更换夹爪结构，仅调整铰接点固定位置即可获得合适的开合范围，底座的回转驱动可根据成本需求选择舵机、步进电机或者气动回转缸，不同驱动方案的安装位尺寸保持统一，可根据实际项目的预算、控制精度要求灵活选型，不需要重新设计底座的连接结构。
