福特XR8UTE改装散热中冷器总成

　　这套散热总成的建模工作，最初是在梳理福特XR8 UTE车型动力舱改装布局时启动的，核心目标是解决大马力工况下进气温度过高、原厂散热冗余不足的问题。实际装车场景集中在澳洲本土UTE车型的越野穿越、直线加速以及日常重载拖挂三类工况，这类车型本身兼顾皮卡的载货属性和大排量V8的动力输出，长时间高负荷运转时，压缩后的进气如果得不到充分冷却，会直接导致氧含量下降、爆震倾向升高，动力输出出现明显衰减。

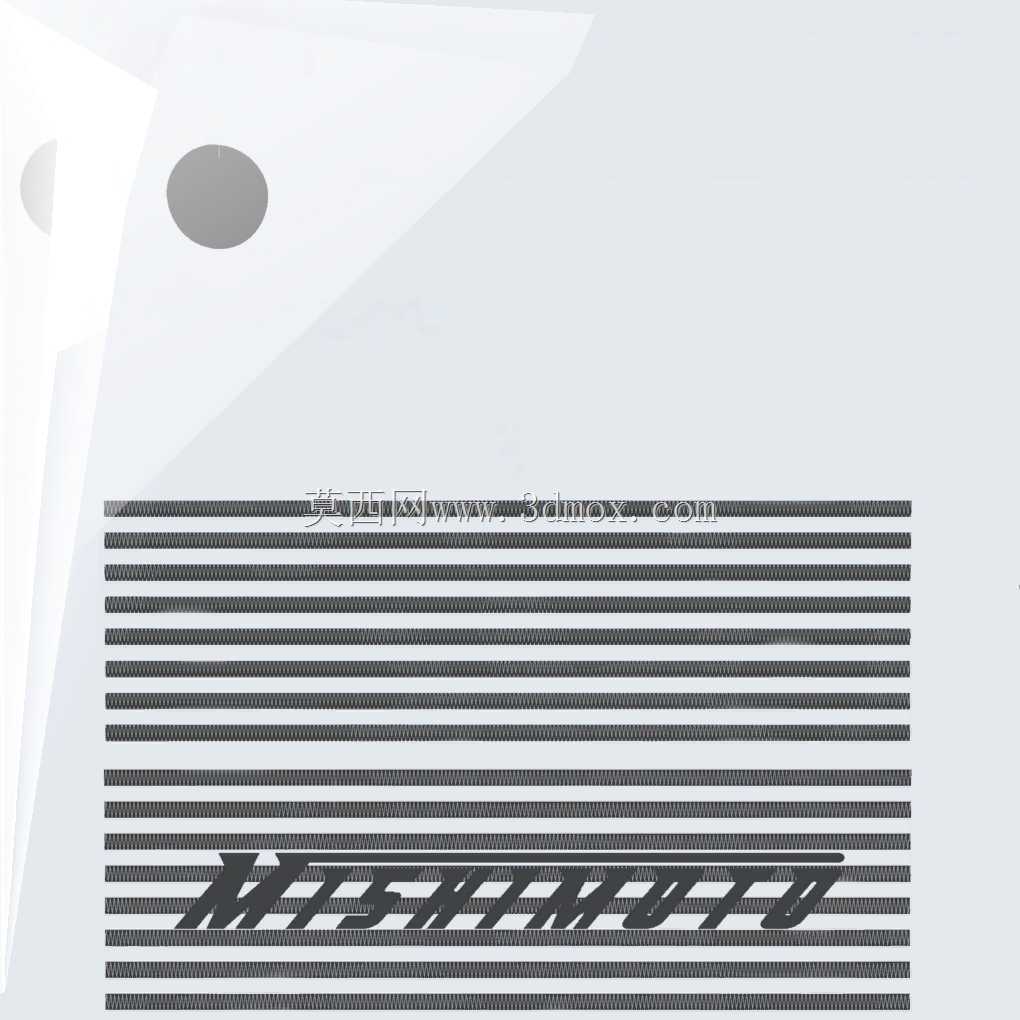

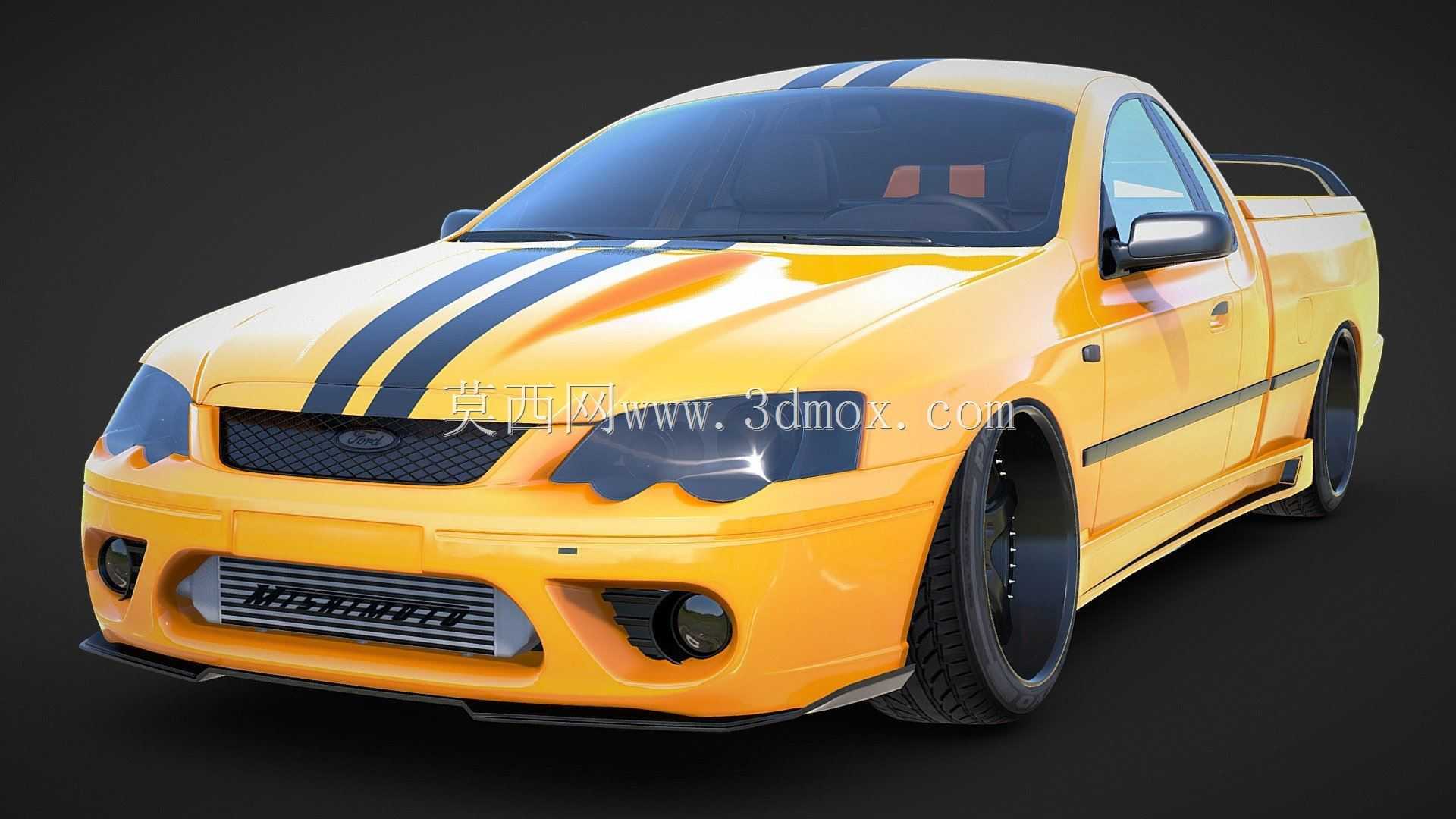

　　建模过程中最先敲定的是芯体的整体边界尺寸，我们先对照XR8 UTE原厂龙门架内侧的安装空间扫点，确认芯体宽度不能超出两侧纵梁的内缘，高度要避让上方机盖锁机构和下方防撞梁的溃缩区，厚度方向则要预留出电子扇和导风罩的安装间隙，不能和前方空调冷凝器出现硬干涉。芯体主体采用横流式散热结构，外部密布的平行散热鳍片每一片的间距都经过权衡：鳍片过密会在高车速下产生过大风阻，泥沙蚊虫堵塞后清理难度陡增；鳍片过疏则会大幅降低换热面积，城市低速蠕行工况下散热效率跟不上。最终选定的鳍片密度兼顾了高速撞风换热和低速电子扇抽风的双重需求，芯体表面的品牌标识区域做了下沉式浮雕处理，既保留改装件的识别特征，也不会突出于芯体平面造成运输安装过程中的剐蹭。

　　进出气接口的位置设计没有沿用原厂中冷器的侧置布局，而是结合XR8 UTE改装涡轮增压后的管路走向，将接口布置在芯体两端的上部区域，管路弯折角度控制在十五度以内，尽可能减少进气阻力，接口法兰的厚度做了加厚处理，匹配市面上主流的硅胶管对接尺寸，法兰边缘预留了标准卡箍的安装槽位，避免大压力下管路出现脱滑风险。芯体两侧的安装支脚不是简单的直板焊接结构，而是做了带折弯缓冲的异形结构，支脚上的长条形安装孔允许装配时存在三毫米以内的位置公差，抵消车架焊接变形和动力总成震动带来的位移，支脚和车架纵梁之间预留了橡胶减震垫的安装空间，杜绝金属硬连接带来的共振异响。

　　在散热性能的匹配计算上，我们按照XR8机型升级后四百匹左右的动力输出标定换热功率，芯体内部的流道采用紊流设计，让压缩进气在芯体内部流动时不断打乱边界层，避免中心区域气流换热不充分的问题。芯体后方的电子扇安装位做了四点式固定凸台，凸台的螺纹孔深度严格按照风扇安装支架的螺栓长度设定，不会出现螺栓打穿散热芯体导致泄漏的隐患。导风罩的轮廓完全贴合芯体四周的边框，罩体边缘和芯体之间预留密封海绵的粘贴槽，确保电子扇运转时抽取的空气全部穿过散热鳍片，不会从侧边缝隙短路流走。

　　建模时还专门核对了整车碰撞维修的拆装边界，整个中冷器总成可以在不拆卸水箱和空调冷凝器的前提下，从车头前方直接抽出，支脚的固定螺栓位置完全暴露在维修操作空间内，不需要借助特殊工具就能完成拆装。针对越野场景的防护需求，芯体最前方的散热鳍片边缘做了轻微的收边处理，避免高速卷起的小石子直接打歪鳍片，日常洗车时也可以直接用低压水枪从车头向后冲洗，不会轻易冲倒鳍片。整个总成的重量控制也在设计考量范围内，芯体采用轻量化铝合金材质的结构设定，在保证承压能力的前提下，尽可能降低车头前部的簧下质量附加负担，不会对原车的前悬架配重造成过大影响。管路对接的所有密封面都在模型中做了平面度校验，确保装车后在1.5bar的增压压力下不会出现漏气问题，周边的线束走向也提前预留了固定卡扣的位置，避免管路和线束长期摩擦出现破损。
