V型双缸内燃动力总成结构三维数模

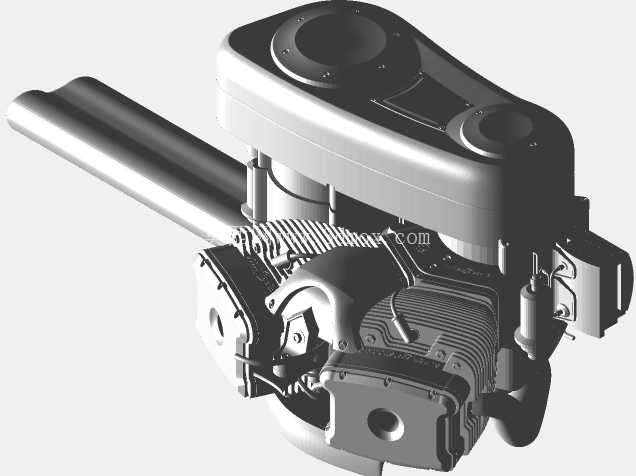

　　这款V型双缸内燃动力结构的三维数模，完整还原了小型通用内燃动力单元的全部装配细节，从缸体散热鳍片的排布、气门室盖的密封结构，到进气歧管的走向、输出轴的连接法兰，每一处结构都按照实际量产机型的装配逻辑搭建，没有省略任何影响装配干涉校验的细节特征。在园林机械、小型工程机械、便携动力设备领域，这类V型双缸动力单元是核心动力源，相比单缸机型，它的运转平顺性更好，振动幅值更低，能适配对动力输出稳定性有要求的作业场景，比如坐骑式草坪修剪车、小型滑移装载机、便携高压消防泵组，都能看到同结构动力单元的应用。做这类动力结构的三维建模时，首先要明确安装边界的硬约束：输出轴的中心高、安装脚的孔位间距、进气接口的朝向、排气侧的预留空间，这些尺寸直接决定了动力单元能不能顺利适配下游设备的机架，建模过程中不能只盯着外观曲面，要把所有安装配合面的形位公差预留逻辑体现在结构里，比如缸头和缸体的结合面要预留密封垫的压缩厚度，输出轴端的轴承位要标注配合公差带，散热鳍片的间距既要满足铸造拔模的工艺要求，也要保证高负荷运转时的空气流通散热效率。

　　从结构设计思路来看，这款动力单元采用V型90度夹角的缸体布局，能在保证排量的前提下缩短整机的轴向长度，让整体结构更紧凑，适合安装空间局促的小型设备；顶部的气门室盖采用一体化压铸成型结构，既减少了密封结合面的数量，降低机油渗漏的风险，也能通过外形的加强筋结构提升壳体的刚性，避免高转速下的共振问题；侧置的进气歧管顺着缸体的轮廓走向布置，减少了进气阻力，同时预留了化油器或者电喷节气门体的安装法兰，能适配不同供油系统的配置需求。

　　在实际设备选型过程中，这类动力单元的外形尺寸直接决定了设备的整体布局，比如整机宽度不能超过配套设备的机架安装槽宽度，油底壳的最低位置要高于设备的最小离地间隙，排气侧的朝向要避开操作人员的作业位置，同时要预留消音器的安装空间，避免高温壳体烫伤操作人员或者烤坏周边的塑料、橡胶部件。建模时对内部结构的还原也很重要，比如曲轴箱的内部油路走向、活塞连杆的运动行程、正时链条的张紧结构，这些细节虽然在外部看不到，但在做运动仿真、干涉校验的时候是必不可少的，比如活塞运动到上止点时，气门的开启行程不能和活塞顶部发生碰撞，曲轴的平衡块旋转时不能和曲轴箱内壁发生剐蹭，这些都需要在三维模型里提前做运动模拟验证，避免开模或者加工后出现不可逆的结构问题。

　　另外，这类动力单元的外接接口也做了完整还原，包括机油加注口的位置、机油标尺的安装位、燃油泵的固定支架、启动电机的安装法兰，这些细节在做整机配套设计的时候，能直接用来校验周边部件的位置是否合理，比如机油加注口不能被机架横梁挡住，否则日常保养时机油加注会非常不便，启动电机的位置要预留拆装空间，后期维护时不用拆解整机就能更换启动电机。散热系统的结构设计也在模型里有完整体现，缸体和缸头的散热鳍片高度顺着气流方向逐渐变化，在迎风面的鳍片高度更高，背风面适当降低，既保证了散热面积，也不会过度增加整机重量，导风罩的安装卡扣位置也做了精准还原，能直接匹配对应的导风罩零件，保证冷却气流能顺着鳍片间隙流过，带走发动机运转产生的热量，避免出现局部过热导致的拉缸、气门烧蚀等故障。
