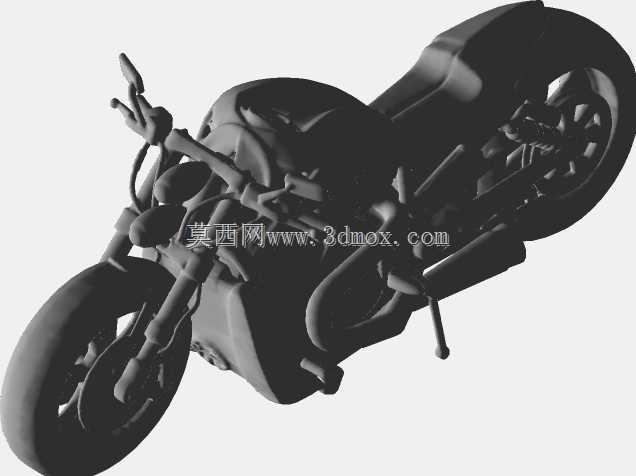

FXDR低骑巡航摩托车精细外观结构

　　低骑巡航摩托车的三维外观结构，主要服务于整车造型评审、改装件开发、展示动画制作以及装配干涉检查等工作场景。与普通代步摩托不同，低骑风格车型强调车身姿态、轮辋比例、车把位置、座椅高度和排气走向之间的视觉协调，建模时不能只把零件堆叠成两轮车轮廓，而要把骑行三角、车架裸露区域、发动机块面和尾部线条统一考虑。

　　从实际用途看，这类模型常用于机车改装方案确认、展厅数字展示、外观件开模前校核以及教学演示。低骑车型的核心特征是车身重心视觉下压，前叉倾角相对舒展，车把通常偏高或后掠，脚踏位置靠前，骑手坐入后腿部前伸，形成典型巡航姿态。建模过程中需要重点控制前轮到油箱、油箱到座椅、座椅到后轮的三段比例关系。若前轮直径、前挡泥板弧度或前叉长度处理不当，整车会显得笨重；若尾部过高、后减震外露过多，又会削弱低趴、利落的定制风格。

　　外形设计上，油箱是视觉中心之一。巡航车油箱不宜做成简单圆弧壳体，需要表现出顶面收窄、侧面饱满、前后过渡与车架管梁贴合的形态。油箱前端与转向立管之间要保留足够间隙，避免满打方向时出现干涉；油箱下缘则要与发动机缸盖、空滤区域形成清晰层次。座椅部分采用狭长单座或薄型双座轮廓，座垫前端收窄，便于骑手双脚落地，尾部向下收束，与短尾挡泥板和后轮形成紧凑关系。后轮通常承担较强视觉重量，宽胎、实心或多辐轮辋、粗壮后摇臂都需要在模型中体现比例。

　　发动机区域是低骑巡航车的结构重点。V型或大排量块状发动机在车架中占据明显空间，缸体、散热片、曲轴箱、离合边盖、空滤和进气管路需要分层表达。建模时应注意发动机并非完全外露，车架下管、油箱底部、排气前段和脚踏支架会遮挡部分结构，因此块面关系要按照真实装配逻辑处理。散热鳍片间距、缸头斜面、边盖螺栓凸台等细节可以增强机械感，但不能破坏整车外轮廓。空滤器通常位于发动机侧方，造型圆润或多边形，与车架、油箱侧盖之间留有维护拆装空间。

　　行走系统方面，前轮承担转向和导向功能，前叉、轮轴、制动盘、卡钳和挡泥板需要同轴关系准确。前叉倾角决定车辆的巡航气质，也影响转向轨迹；轮轴中心到转向立管的距离、前挡泥板与轮胎之间的安全间隙都应在模型中保留。后轮通过后摇臂与车架连接，宽胎外侧面与皮带或链条传动、后制动盘、链轮区域相互邻近，建模时要检查轮胎摆动包络与摇臂、挡泥板、排气尾段之间的距离。低骑风格常使用低扁平姿态，但轮胎与后泥瓦、车架下方仍需保留实际跳动余量，不能为了视觉压低而忽略悬架行程。

　　排气系统是定制机车最能体现风格的部件之一。前段排气管从发动机缸头引出，沿车架下方或侧边走线，经过弯道后汇入尾段。管路弯曲半径不能过小，既要避让换挡杆、脚踏、侧撑和后轮，也要保持排气流动方向顺畅。尾段消声器可采用短筒、斜切或双出布局，其安装吊耳位置应与车架或摇臂附近结构对应，避免悬空布置。建模时排气表面与发动机、轮胎、线束区域之间的热态间隙也需要预留，尤其是后段靠近轮胎和后制动部件的位置。

　　车把、仪表和灯光系统决定前部姿态。高把或拖曳把需要通过立管、把座与上联板连接，刹车油管、离合拉线和线束走向应沿车把、前叉和车架颈部布置，转弯时不能被拉扯。前大灯可以采用小型圆灯、整流罩式灯组或隐藏式灯体，安装支架要与上联板或前叉固定点匹配。后尾灯、转向灯和牌照架通常集成在短尾结构中，位置靠后且高度较低，设计时既要保持简洁外观，也要考虑后轮换拆和线束插接空间。

　　安装边界上，整车模型需要围绕轮距、轴距、车把宽度、座椅高度、离地间隙和排气最低点建立空间意识。脚踏前移会改变骑手腿部姿态，也会影响转弯时脚踏磨地风险，因此脚踏支架、刹车踏板和换挡杆的位置不能只按外观摆放。侧撑停放时车辆侧倾角、撑脚落点与车身重心关系也应在结构检查中关注。车架主管、后摇臂转轴、发动机悬挂点和座椅导轨构成主要承载骨架，外观覆盖件虽然不多，但所有可见部件都应依附于合理的安装点。

　　在建模表达上，低骑巡航车适合采用分部件组织：车架、发动机、行走轮组、制动系统、供油系统、排气系统、座椅尾部、操控系统和灯具分别建立层级。这样在后续改装时，可以快速替换车把、排气、泥瓦、轮辋或油箱造型，而不必重建整车。曲面过渡上，油箱、挡泥板和尾罩需要保持高光连续；机械部件则通过边线、螺栓、焊缝和支架厚度体现真实制造感。整体效果不应追求夸张装饰，而应在低矮姿态、金属机械密度和骑行功能之间取得平衡，使数字模型既能呈现定制巡航车的视觉张力，也能支撑结构校核与改装设计。
