环形关节连接垫片三维结构设计

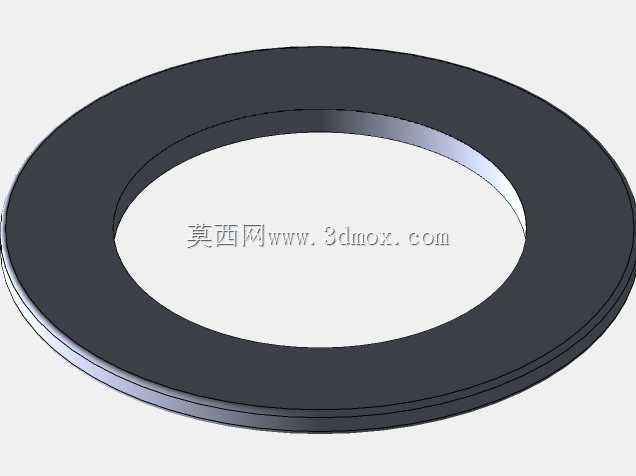

　　该环形构件属于关节铰接部位的配套承压垫片，整体采用扁平回转体构型，中心开设大尺寸贯通圆孔，外轮廓为规整圆形，轴向厚度均匀，两个端面均为平整加工面，内外圆边缘做了细微倒角处理，避免装配过程中锐边划伤配合轴面或者安装座端面。在实际设备运行场景中，这类垫片常布置在关节销轴与铰接支座、活动臂连接端面之间，一方面填充关节配合面之间的微小装配间隙，分散铰接部位承受的轴向压紧载荷，避免金属配合面直接刚性接触产生压痕、磨损，另一方面可以调整关节轴向装配间距，补偿铰接部件加工累积误差，保证关节转动时的同轴度，减少回转过程中的卡滞、偏磨问题。从结构设计逻辑来看，该构件没有额外开设定位孔、卡扣或者异形缺口，属于通用型平垫圈构型，建模时以回转特征为核心，

　　先绘制过轴线的半截面轮廓，标注清楚内孔直径、外圆直径、本体厚度三个核心尺寸，再通过绕中心轴旋转一周生成主体实体，内外棱边添加小尺寸倒角特征，既符合实际机加工件的工艺习惯，也能避免应力集中在锐边位置。现场安装时，内孔需要穿过关节铰接销轴，内孔与销轴之间保留合理间隙，既方便套装作业，也不会因为间隙过大导致垫片在受载时发生径向窜动；外圆尺寸需要小于关节安装座的端面容纳边界，保证垫片完全落在支撑端面范围内，不会出现局部悬空、受压偏载的情况。两个端面的平面度有明确要求，装配后可以均匀传递轴向预紧力，当关节反复摆动、承受交变冲击载荷时，垫片可以吸收部分端面摩擦损耗，保护两侧的核心铰接部件，降低关节维护时的零件更换成本。

　　这类环形垫片的适配场景覆盖多类铰接机构，无论是工程机械臂的转动关节、自动化生产线翻转机构的连接位，还是工装夹具的回转铰接处，都可以根据销轴直径、支座端面尺寸调整该模型的内外径参数，衍生出不同规格的适配垫片。建模过程中需要重点管控回转体的同轴度，内外圆中心必须与关节销轴轴线重合，若偏心量过大，垫片局部会超出支撑面，受载后容易出现变形、翘曲，甚至干扰关节的正常回转行程。厚度参数的选取需要结合关节的轴向间隙要求确定，过厚会挤占关节转动间隙，导致铰接部位锁死、摆动阻力陡增，过薄则无法起到调隙、承压的作用，端面磨损后很快就会出现轴向窜动。构件的材质可以根据实际工况选择，普通轻载场景选用普通碳素钢冲压成型即可，重载、

　　有腐蚀介质的工况可以选用不锈钢或者铜合金，表面做相应的防锈、减磨处理，对应三维模型中可以赋予不同的材质外观属性，方便在整机装配评审时直观区分不同功能的垫片。在整机三维装配流程里，该零件属于层级较低的标准类连接件，但直接影响关节部位的装配精度与运行寿命，建模时需要严格匹配相邻铰接件的端面尺寸、销轴直径，在装配体中进行干涉检查，确认垫片在关节全角度摆动过程中，不会和周边的臂体、锁固件发生运动干涉，同时预留出扳手、紧固件的操作空间，方便现场装配与后期拆解维护。
