交流稳压设备顶部W型承载支撑梁

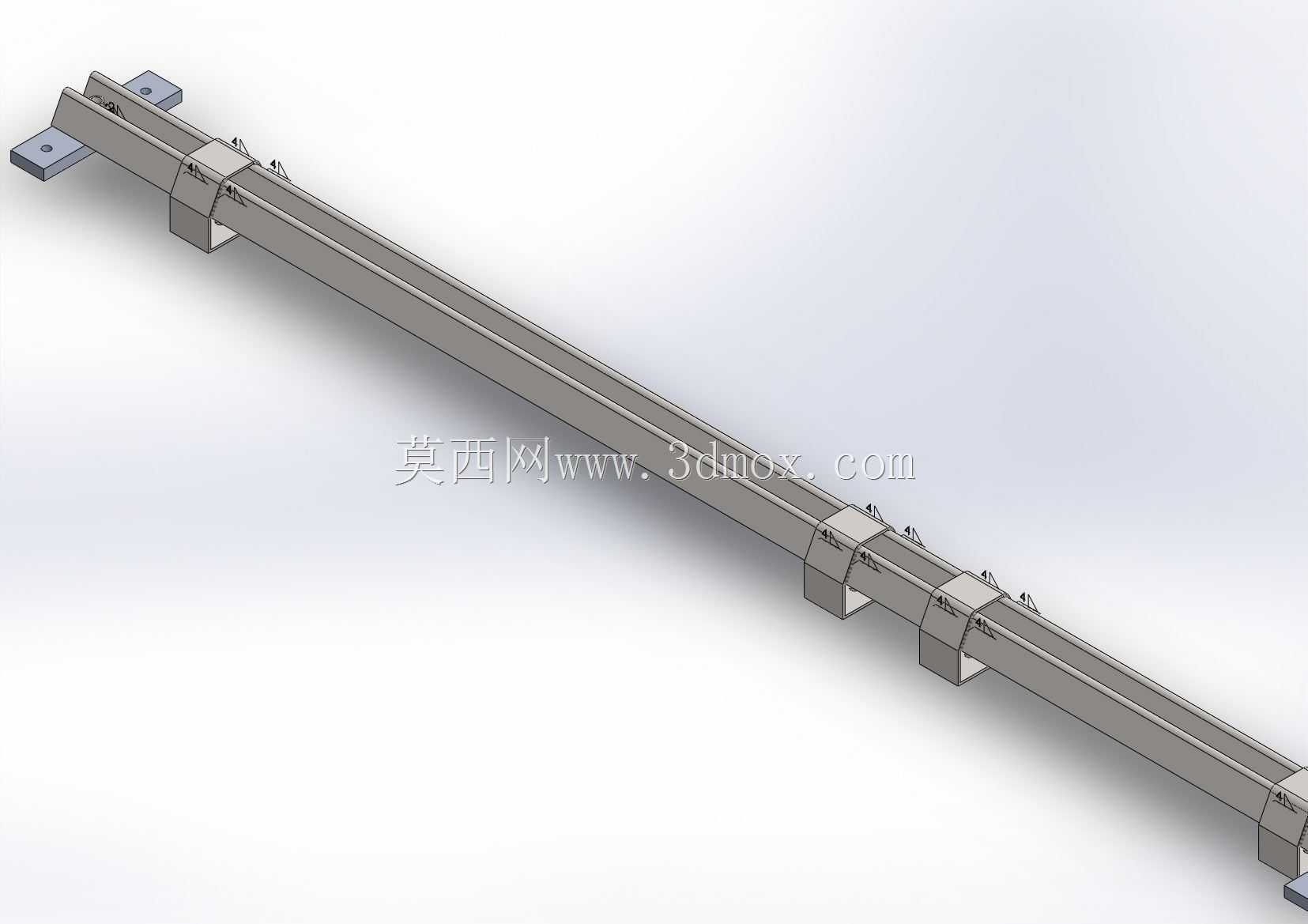

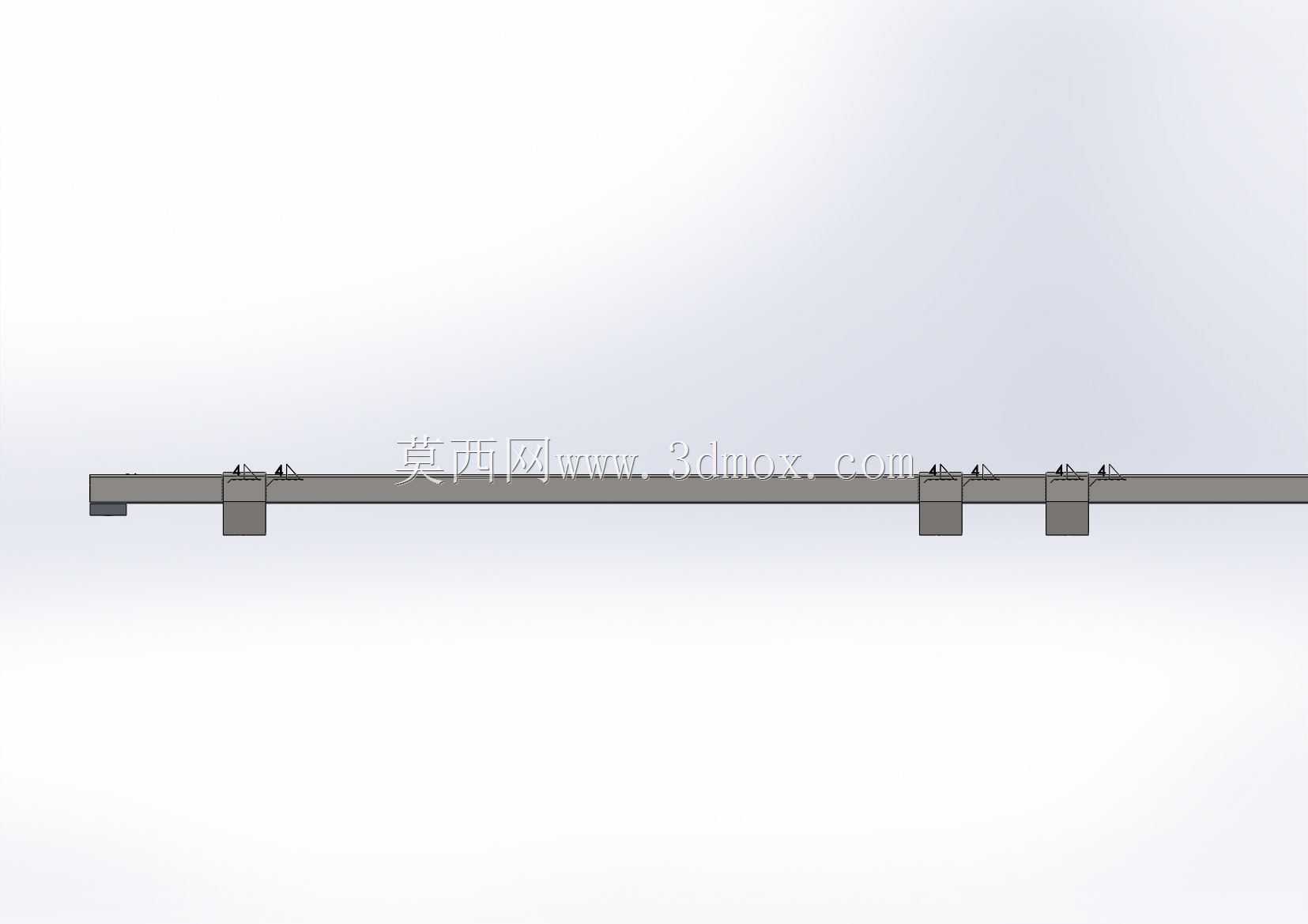

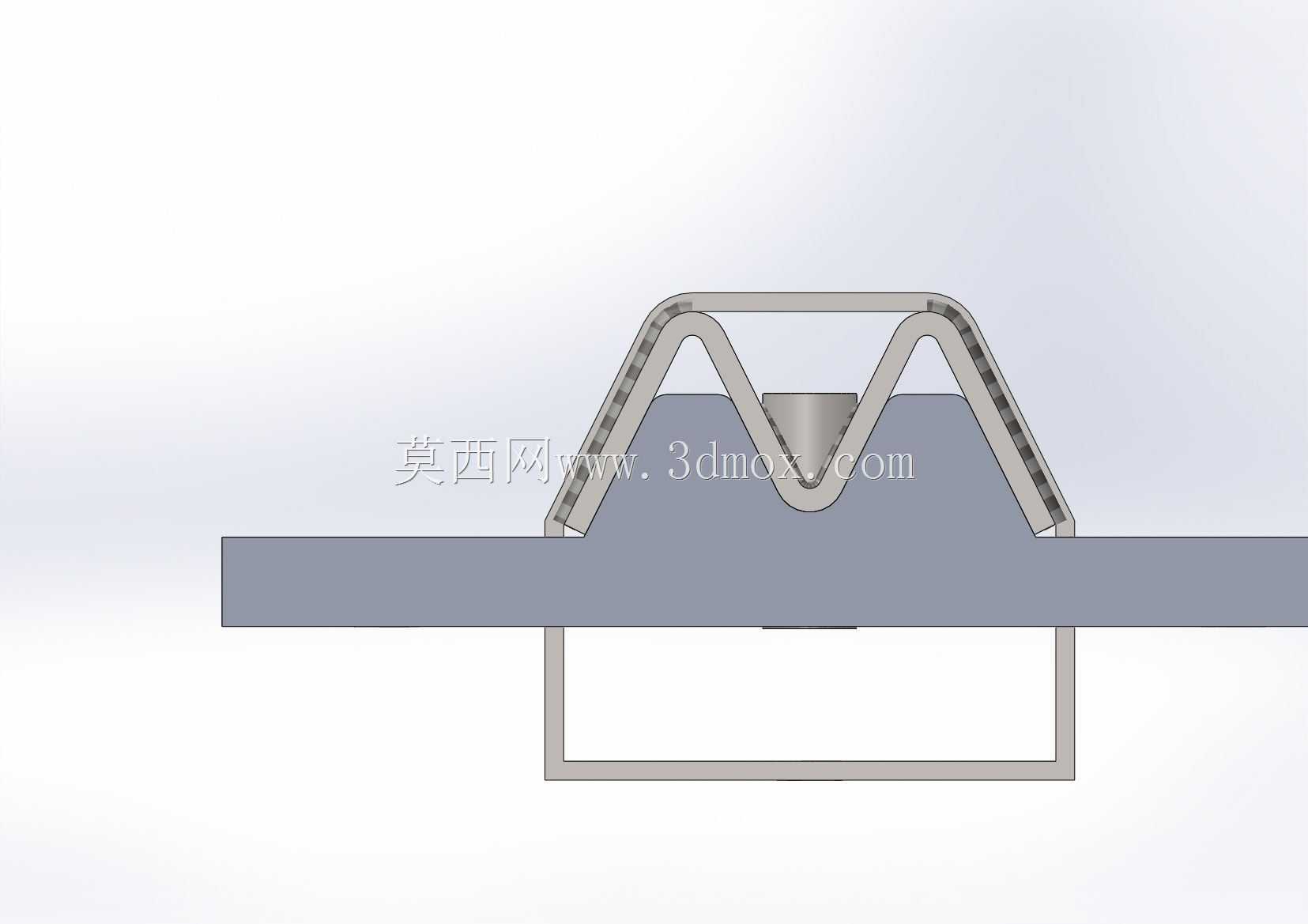

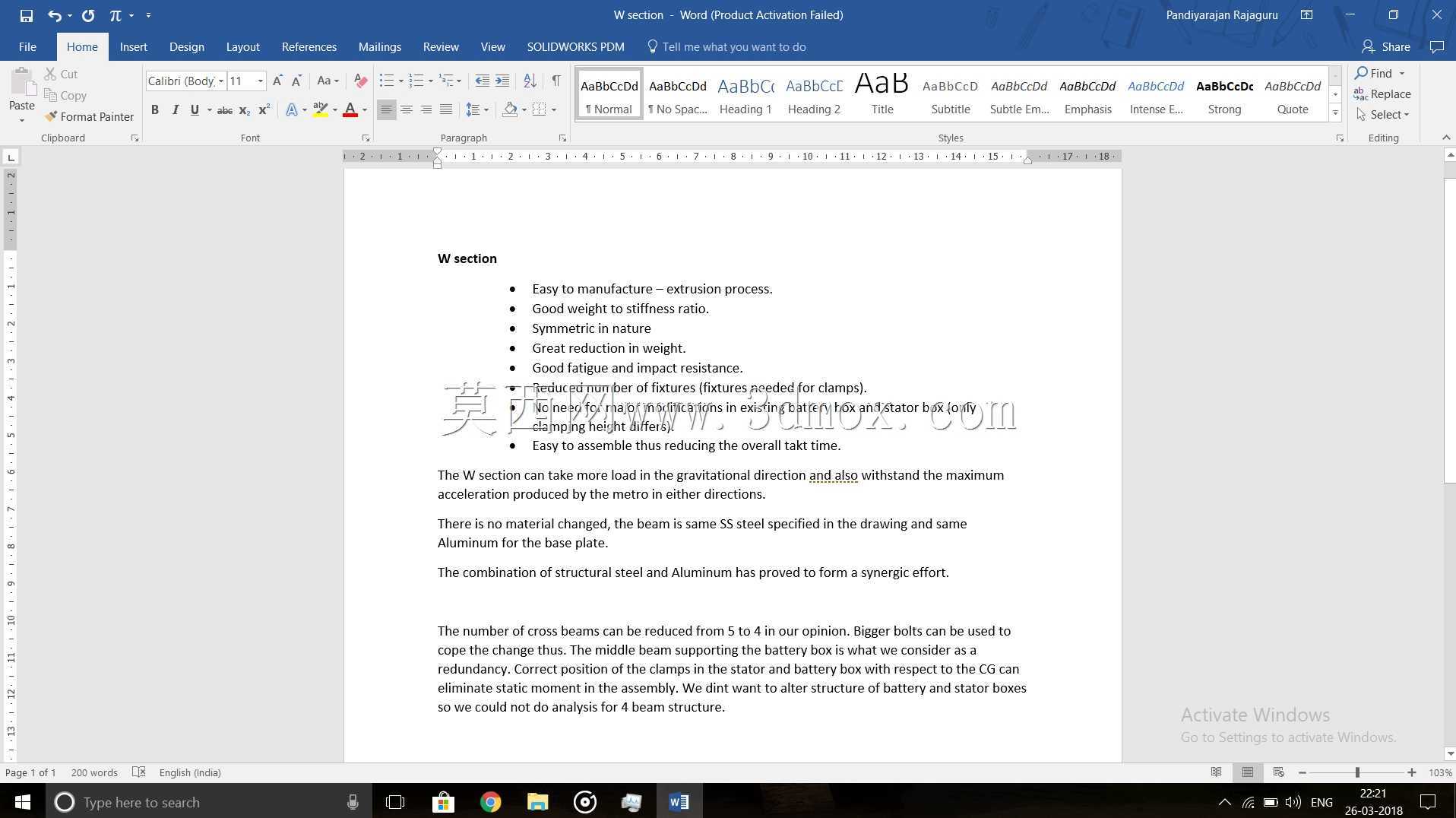

　　这套支撑构件主要服务于大功率交流稳压供电柜体的顶部承载场景，在工业配电、车间稳压供电、厂区临时供电站以及户外成套变电稳压单元中都有广泛应用。常规稳压柜内部排布了大量调压绕组、补偿线圈、控制模组与散热风道，柜体顶部需要铺设母线排、外接走线桥架以及吊装转运的受力点位，传统平直型钢梁在跨距较大的柜顶布置时，要么需要选用更大截面的型材带来整体重量飙升，要么刚度不足在吊装、长期承载后出现下挠变形，挤压柜内顶部的走线空间甚至干涉内部元器件的安全绝缘距离。这款W型截面支撑梁正是针对这一工程痛点开发的承载结构，整体采用折弯成型的薄壁型钢加工，截面通过多次弯折形成W形的多立筋构型，不需要额外焊接加强筋就可以获得远高于同重量平直槽钢、

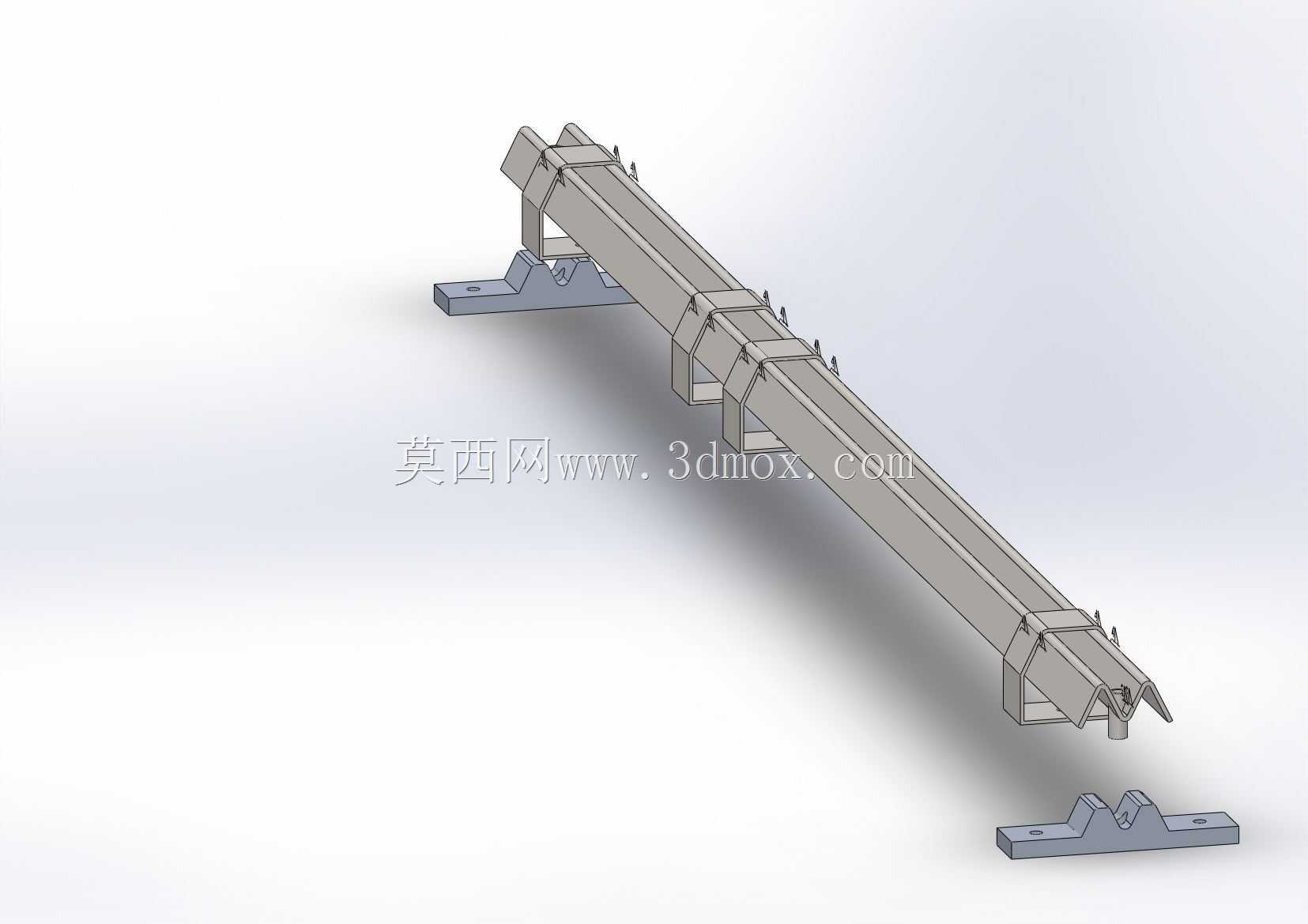

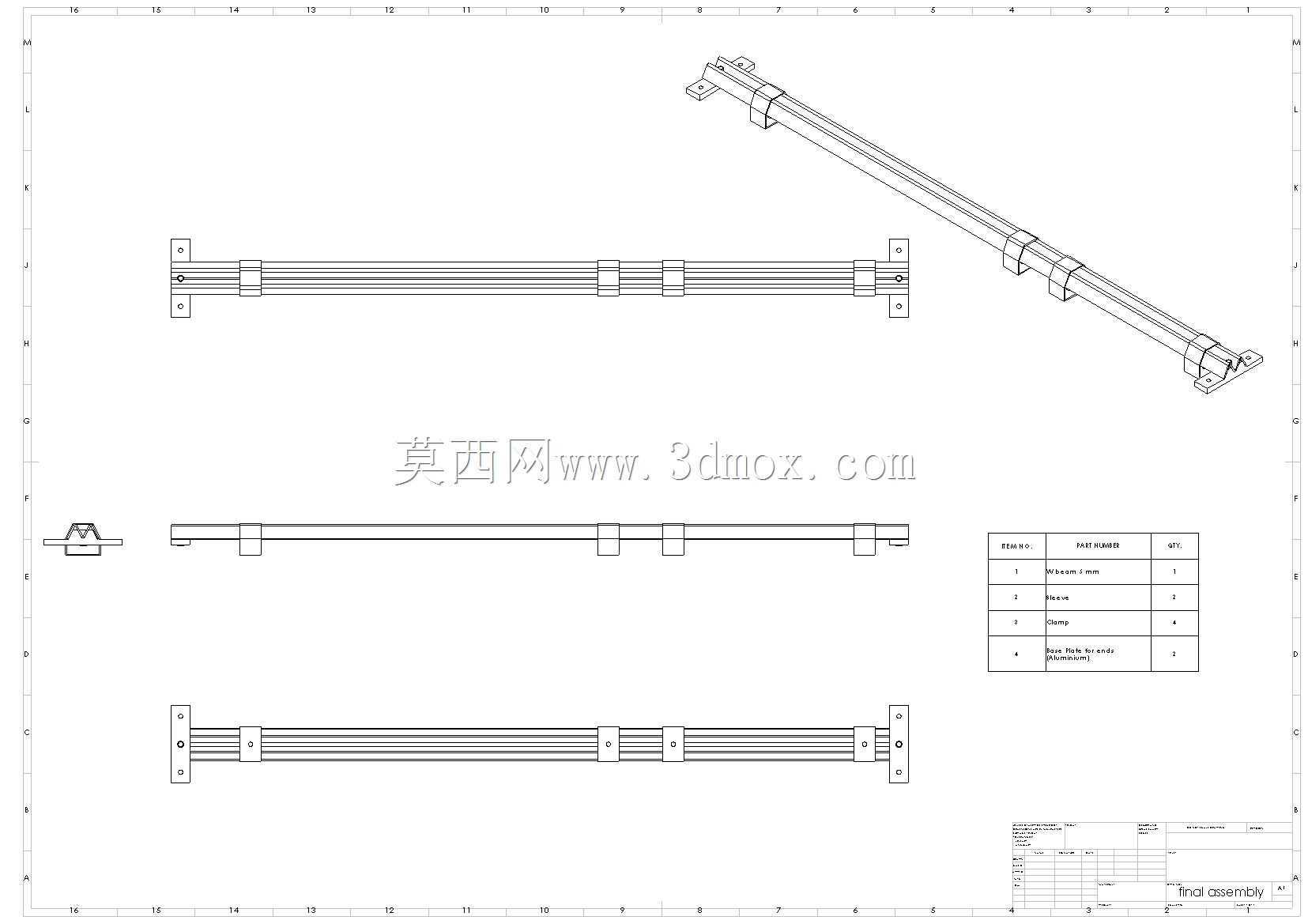

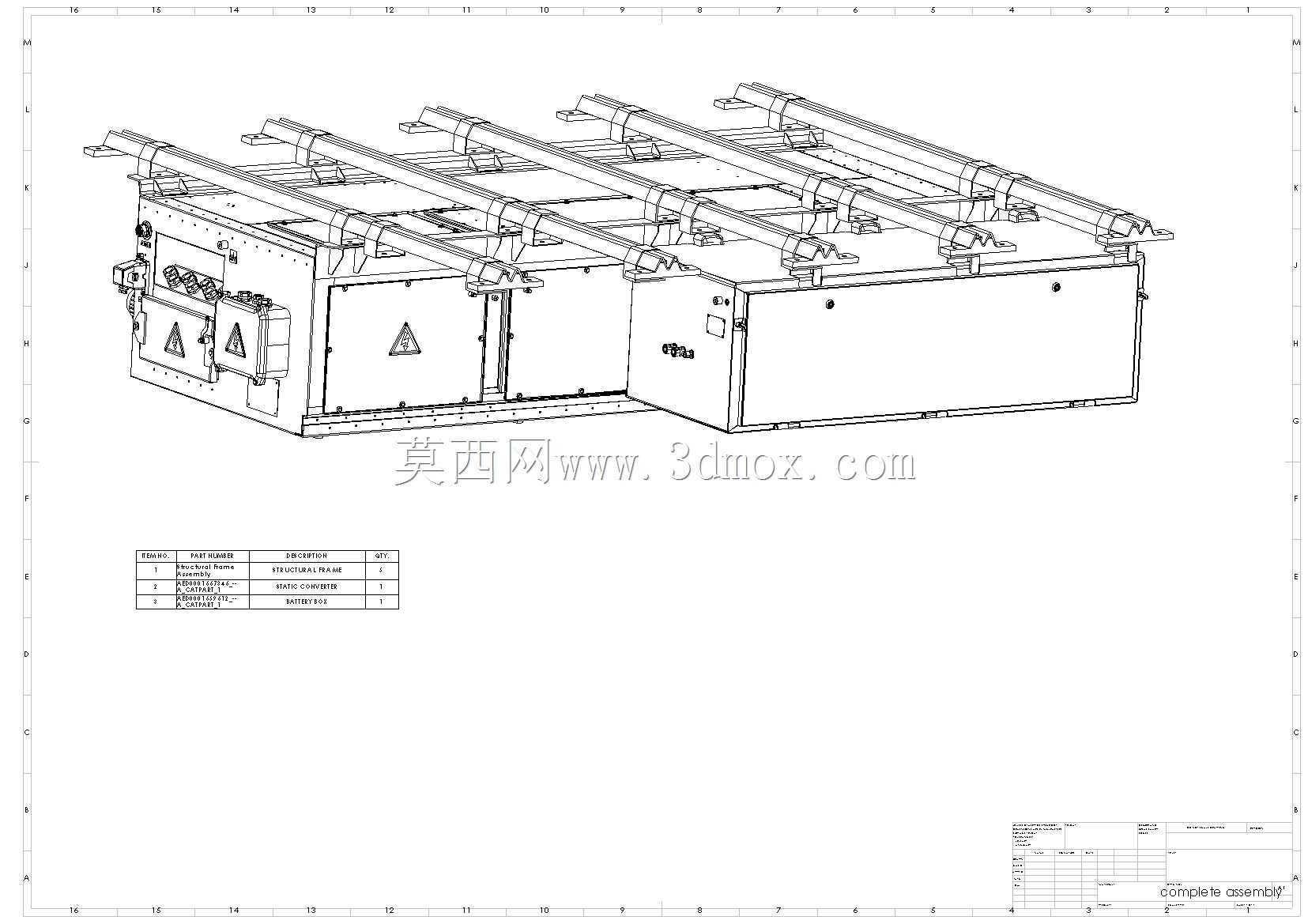

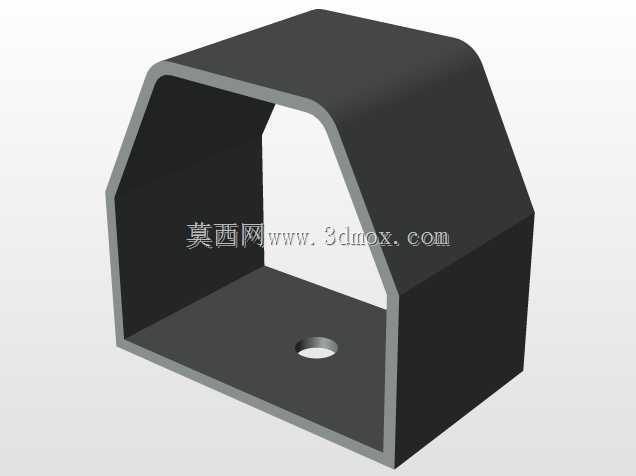

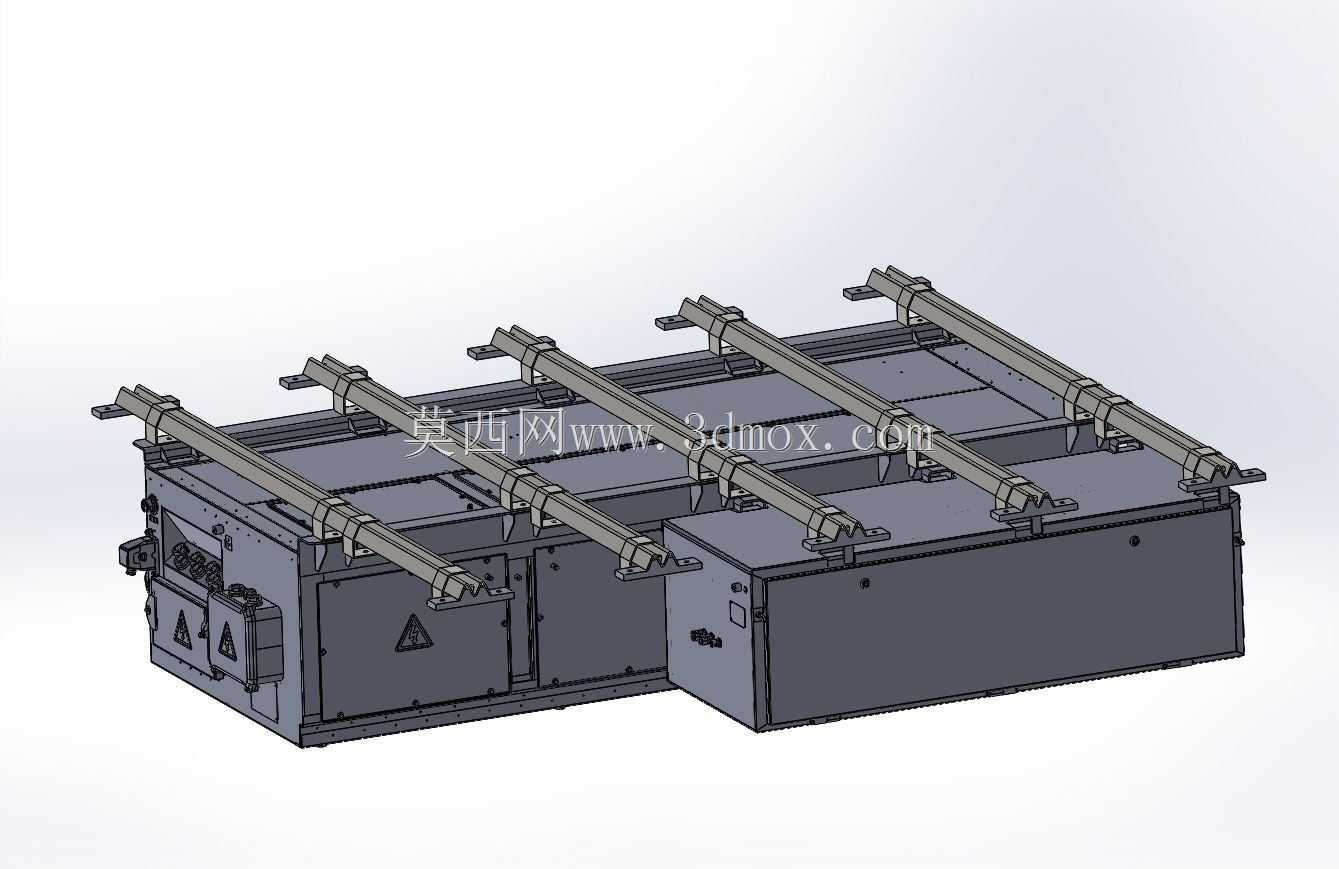

　　矩形管的截面惯性矩。从现场安装的边界条件来看，整套支撑梁沿稳压柜体的长度方向平行排布，梁体两端直接搭在柜体侧框的顶部折弯边之上，配合预制的安装孔位完成螺栓锁附，梁与梁之间的跨距根据柜顶铺设的盖板、桥架重量做了等分优化，既不会因为梁间距过大导致柜顶踩踏维护时出现板面凹陷，也不会因为布置过密造成材料浪费。梁体上预留的多组安装卡扣点位，可以直接固定顶部的母线绝缘夹、走线槽以及吊环螺钉，现场装配时不需要额外在梁上钻孔攻丝，大幅减少成套柜的总装工时。设计阶段首先校核的是整机吊装工况：当整台稳压设备通过柜顶四个吊点起吊转运时，所有柜体自重、内部元器件重量都会通过侧框传递到这几根W梁上，W形的截面褶皱方向刚好垂直于吊装受力的弯曲平面，

　　材料的抗拉压边距离截面中性轴更远，同等板厚下抗弯承载力比普通C型梁提升四成以上，而整体重量却比采用大规格矩形管的方案减轻近一半，有效降低了整柜的整机重量，减少运输与现场就位的吊装成本。在长期使用场景中，厂区运维人员需要定期登上柜顶检查顶部母线连接状态、清理积灰，W梁的排布位置刚好对应运维人员的常规行走路径，踩踏载荷作用在梁体上时，W截面的两个下折边可以把受力均匀传递到两侧柜体框架，不会出现局部应力集中导致的梁体焊点开裂。梁体表面做了和柜体一致的喷塑处理，和柜顶边框装配后平齐度控制在毫米级，外盖板铺设后没有凸起或高低差，既避免了积灰积水的缝隙，也让整台柜体的顶部外观更加规整。不同于外购标准型材需要现场裁切、补焊、打孔的加工方式，

　　这款W梁全部采用数控折弯一次成型，所有安装孔位在钣金下料阶段就已经冲压完成，折弯后的尺寸一致性极高，批量装配时不需要人工修配，互换性很强。针对多台柜体并排拼接的稳压机组场景，相邻柜体的W梁端部可以通过连接片直接锁附成连续承载梁，让并排柜的顶部形成整体承载平台，长距离铺设外接母线桥时不需要额外在柜顶加装辅助支架。梁体的W型凹槽还可以作为柜顶控制线的自然走线通道，弱电线缆可以顺着凹槽排布，和动力母线之间形成天然的物理分隔，减少强弱电之间的信号干扰，也省去了额外加装走线槽的材料成本。在结构校核过程中，除了常规的弯曲刚度验算，还针对柜顶可能出现的积雪载荷、户外临时放置的风压载荷做了仿真验证，W截面的抗扭性能也远优于开口的C型钢，当柜顶单侧受力时不会出现梁体侧向扭转，避免连接点位出现剪切失效。整套支撑结构没有复杂的铸造件、机加工件，全部采用常规钣金工艺即可制造，在保障承载能力、安装定位功能完全不受影响的前提下，通过截面形状优化实现了减重与刚度提升的平衡，非常适合大功率交流稳压成套设备、箱式变电设备的顶部承载结构参考设计，结构工程师在同类柜体开发时，可以直接参考其截面构型、孔位排布与梁间距设计逻辑，根据自身柜体的长宽尺寸、顶部承载重量调整板厚与梁的数量，快速完成柜顶承载系统的设计落地。
