米纳雷利芦苇簧片阀进气控制组件

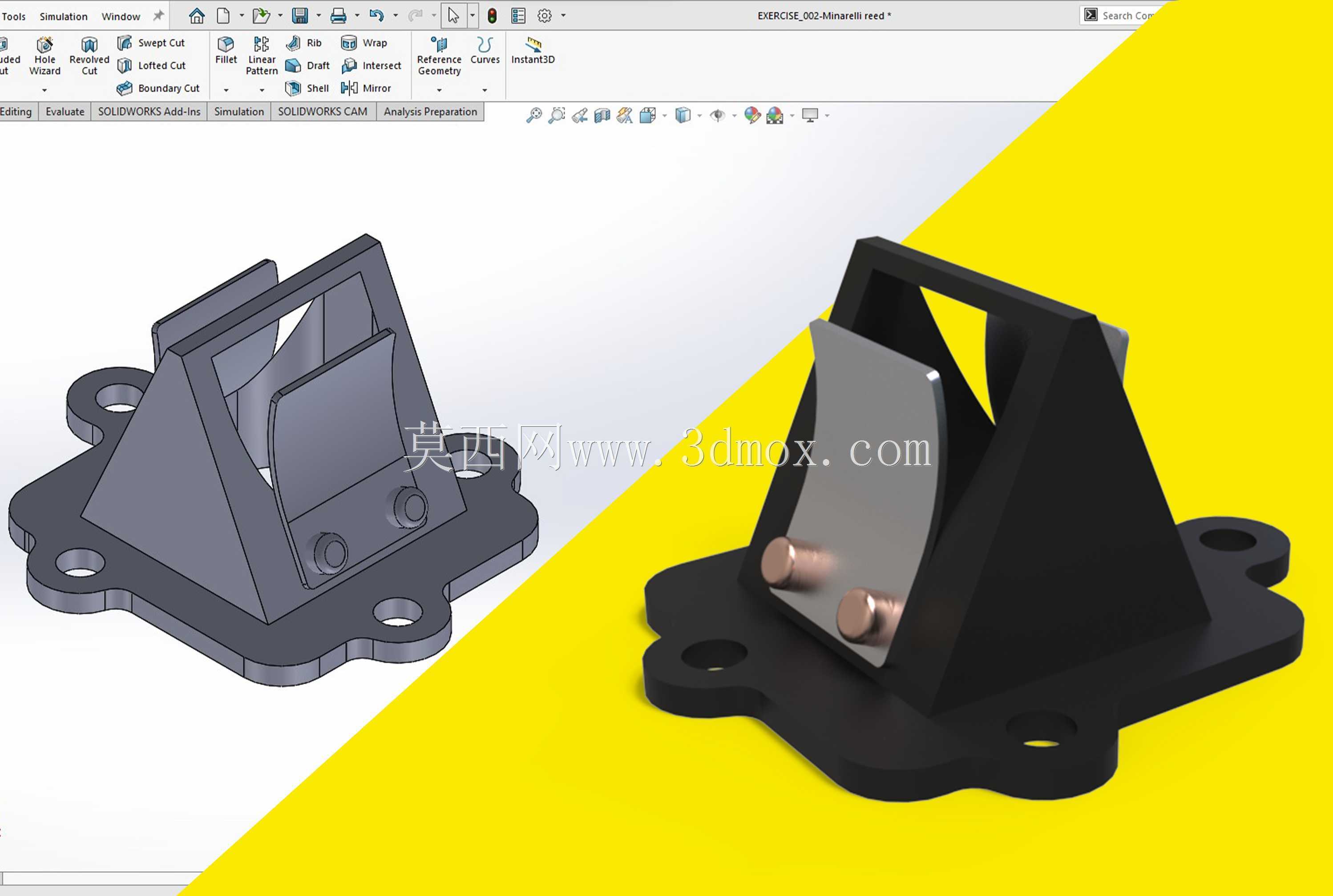

　　这套三维结构对应的是小型二冲程动力装置进气路径上的簧片阀组件，也就是常说的芦苇阀。它布置在化油器与曲轴箱之间，核心作用是利用簧片的弹性开合控制气流单向通过：活塞上行造成曲轴箱负压时，内外压差将簧片吸开，可燃混合气进入曲轴箱；活塞下行使箱内压力升高时，簧片迅速贴合阀座封死通道，阻止混合气反向窜回进气侧。相比依靠活塞裙部开闭气口的结构，簧片阀能够在更宽的转速区间内维持合理的进气相位，低速扭矩响应与高速充气效率都更容易兼顾，因此在轻便摩托车、小型通用汽油机、航模动力以及袖珍越野设备上十分常见。

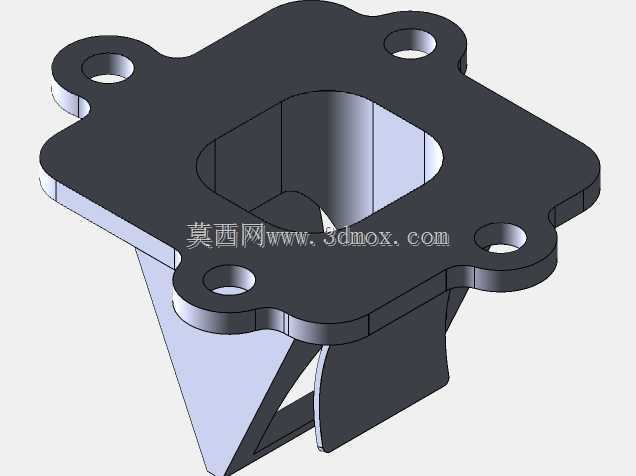

　　建模时首先要抓住的是底座安装边界。底部法兰采用异形轮廓，四角分布带沉台的安装孔，孔位需要与曲轴箱或进气转接面的螺柱严格对应；法兰底面作为密封贴合面，平面度要求较高，边缘留出垫片或密封胶的压缩空间。法兰不是单纯平板，而是向上延伸出三角形支撑立壁，两侧立壁与底板形成稳定的三角承力结构，既承担进气负压带来的循环载荷，也限制簧片开启时的侧向变形。中间阀座面承担密封功能，簧片贴合区域需要保持连续、平整，避免局部缺口造成怠速漏气。

　　簧片本身是组件中最敏感的零件。模型中薄片状挡片采用悬臂式布置，根部通过限位与压紧结构固定，自由端在压差作用下绕根部弹性弯曲。挡片开度不能无限增大，因此上方设置了拱形或折弯式限位板，将最大弯曲量限制在材料疲劳允许范围内；限位曲面的形状直接决定簧片开启高度沿长度方向的分布，开度过大容易导致簧片根部应力集中并早期断裂，开度过小则会增加进气阻力、降低高转速充气量。工程设计中通常会让限位面与簧片自由状态保留微小间隙，使小负压时簧片响应灵敏，大流量时再被限位板托住。

　　前部两个圆柱形限位或固定端头位于簧片开启侧附近，用于约束挡片行程、辅助定位或安装压紧件。该区域在装配时要特别注意运动包络：簧片在高频开合中会产生弹性振动，任何螺钉头、压片边缘都不能与簧片工作表面发生擦碰。三角支架顶部的横梁将两侧立壁连为整体，可降低簧片阀在脉冲进气下的共振风险；支架内部留出的开口面积则决定流通能力，开口过小会形成节流，过大又会削弱支撑刚度，需要在密封面宽度、壁厚和气流通道之间平衡。

　　从实际使用场景看，这类零件长期承受交变压力、油雾侵蚀和灰尘磨损，结构建模不能只追求外观。底板孔位、阀座密封线、簧片厚度、限位板曲率、压紧点位置都应参数化表达，便于后续更换不同厚度的簧片或调整开启特性。装配关系上，簧片与阀座之间属于贴合密封，不宜按焊接或完全固定处理；限位板与簧片之间要保留动态间隙，螺钉压紧区域则需要明确压合面积，防止因局部压紧力不均使簧片扭曲。外形轮廓方面，组件整体高度由三角支架和限位板决定，安装时除了底孔边界，还要核对化油器或进气歧管在上方的插拔空间，避免维护时无法拆装。

　　对于三维建模和结构选型人员来说，该组件的价值不在于复杂曲面，而在于把密封、弹性开合、限位、安装和气流通道集中在一个紧凑部件中。建模过程中应保留底板、支架、阀座、簧片、限位件和紧固件的独立装配关系，重点检查簧片全开状态下与限位板、螺钉及支架内壁的干涉情况，同时关注密封面在反复受压后的贴合可靠性。这样得到的模型既能用于运动原理演示，也能为小型动力设备进气系统的改装、校核和二次设计提供清晰的结构依据。
