商用车不锈钢弯式排气尾管结构

　　该排气尾管主要面向公共汽车、卡车等商用车底盘排气系统末端布置场景，用于将经过消声处理后的发动机废气导向车辆侧后方或指定排出区域，避免高温气流直接冲刷路面、行人区域、底盘线束、制动管路以及周边附属部件。尾管在整车排气链路中虽然属于末端构件，但其走向、管口朝向、弯曲半径和固定边界会直接影响排气背压、离地间隙、热防护范围以及后期维护拆装便利性。

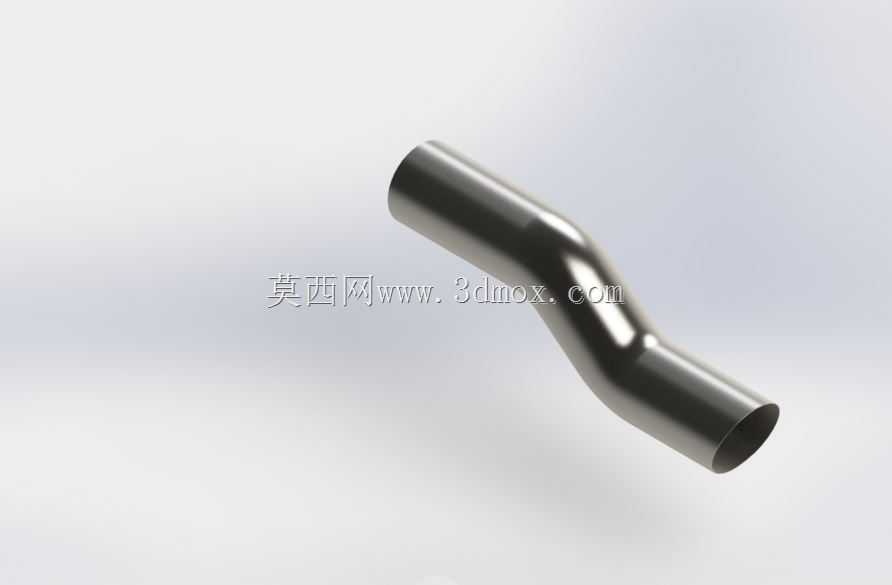

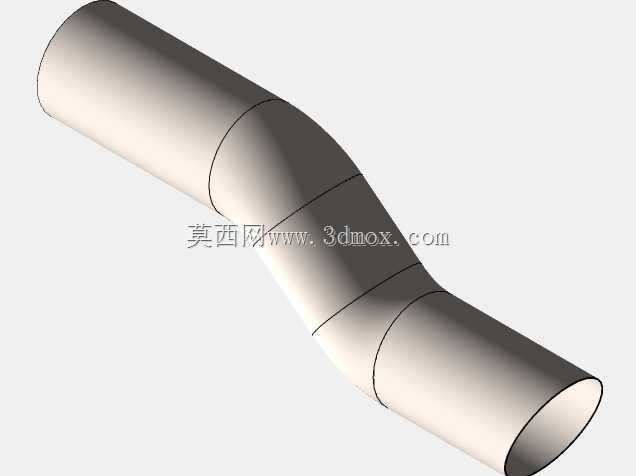

　　从结构形式看，该件采用圆管截面并在中段设置连续弯折，使两端管口轴线形成空间错位。此类弯折并非单纯外观造型，而是为了适应车架纵梁、悬架部件、燃油箱、储气筒、电瓶箱或车身侧围之间的有限通道。商用车底盘管线密集，排气尾管往往需要绕开已有硬点，在保证气流顺畅的前提下完成侧向引出。模型中管身段过渡连续，弯折区域保持等截面趋势，有利于降低局部涡流和排气阻力；管口采用开放直通形式，便于废气快速排出，也便于在装配末端根据车型需要加装装饰罩、防雨罩或固定卡箍。

　　材料选用AISI316不锈钢，适合排气尾管所处的高温、潮湿、盐雾和泥水飞溅环境。相比普通碳钢件，不锈钢在耐腐蚀、抗氧化和薄壁成形方面更有优势，尤其适用于城市公交、港口牵引车、冷链运输车以及长期在沿海或融雪盐地区运行的车辆。尾管壁厚需要在刚度、重量和成形难度之间平衡：过薄会在车辆振动和热循环作用下产生抖动、裂纹或共振噪声；过厚则增加重量，也会提高弯管和焊接成本。实际结构设计时，通常结合发动机排量、消声器出口直径、整车寿命要求以及底盘振动工况确定管径和壁厚。

　　建模过程中，管件中心线是控制整体形状的核心。先依据底盘硬点确定两端接口位置，再规划中间弯折段的通过路径；弯曲半径不宜过小，否则会造成外侧管壁拉伸减薄、内侧起皱，甚至影响排气流通面积。对于空间弯管，需要逐段检查中心线与车架、板簧、轮胎跳动包络、传动轴摆动范围之间的距离。尤其在客车后悬区域，尾管与车身裙板、维修舱门、尾灯线束之间的热边界必须留出足够余量，必要时还应在外部增加隔热罩或固定支架。

　　安装边界方面，尾管一端通常与消声器出口管通过卡箍、法兰或套接方式连接，另一端作为排气出口暴露在车外。套接段需要保留合理插入深度，既保证密封，又能吸收热膨胀带来的轴向位移。固定点不宜过多，刚性过强会限制热伸长，容易在焊缝或弯段产生附加应力；但固定点过少又会在发动机振动和路面冲击下出现摆动。工程布置中常在靠近消声器出口处设置主支撑，在中段或弯折附近设置带减振垫的辅助吊耳，使管件在受热伸长和车辆振动时具有可控自由度。

　　管口朝向需要结合车型功能判断。城市公交常将尾管引向车身侧后方较高位置，减少废气卷入站台行人区域；卡车则根据底盘布局选择侧出、后出或朝下排出。若管口过低，越野或积水路面容易吸入泥水；若管口正对底盘部件，则高温气流可能造成橡胶件老化；若管口朝向车身表面，长期烟尘会形成明显污染。该模型的弯段走向可作为排气末端布置的基础结构，在详细设计中再依据具体车架宽度、悬架行程和周边件包络进行参数调整。

　　从制造角度看，这类管件可通过数控弯管、端口修整、焊接连接座或支架等工序完成。弯折后需检查圆度、折弯角度、端口同轴度以及关键安装面位置。对于批量车型，三维模型不仅用于干涉检查，也可直接输出弯管坐标、检验夹具和焊接支架定位数据。整体结构简洁，功能边界清晰，适合用于商用车排气系统教学、底盘布置训练、弯管建模练习以及排气末端方案评审。
