剪纸冲压裁切工装模具三维结构

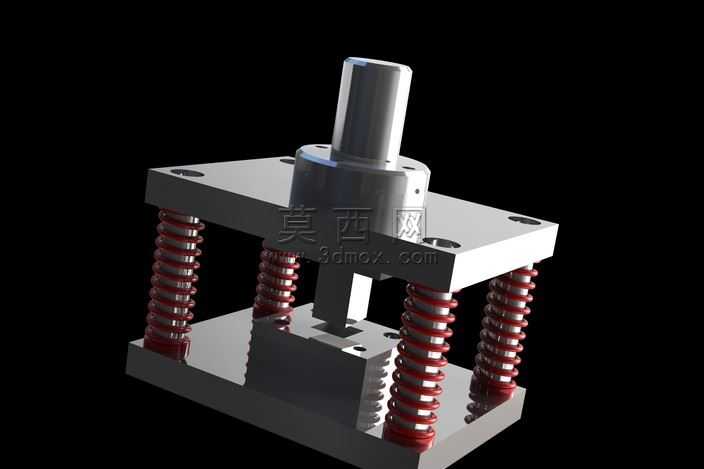

本作品为剪纸加工用冲压裁切工装的三维建模成果，建模过程中依托三维参数化设计逻辑，对模具各组成部件进行1:1等比例构建，完整还原了该类小型裁切工装的全部结构细节。首先从整体模架结构搭建入手，分别构建上下两层平行模座，模座采用矩形板式结构，表面预留对应安装孔位，用于固定导向组件、弹性复位件与裁切刀模。导向部分采用中置导柱搭配四周导套的组合结构，导柱与上模座做同轴度约束，保证上下模合模过程中运动轨迹无偏移，避免裁切过程中出现刀模错位导致的剪纸毛边、裁切不齐问题。弹性复位组件选用四根等规格的圆柱螺旋压缩弹簧，对称分布在模座四角位置，建模时对弹簧的节距、丝径、自由长度、压缩行程做精准参数设定，同时为弹簧赋予金属红漆材质，还原实际弹簧的表面涂装效果，弹簧上下两端分别与上下模座做贴合约束，保证开模状态下上模座可在弹簧弹力作用下自动复位，无需额外设置顶出机构。中部裁切执行部分，上模固定裁切凸模，下模对应设置凹模刃口，建模时对刃口的配合间隙做精细化处理，适配纸张类薄材的裁切需求，避免间隙过大导致的裁切连边、间隙过小导致的刃口磕碰磨损问题。渲染阶段采用深色背景突出金属模架的质感，模座部分赋予哑光钢材材质，还原金属加工后的磨砂表面效果，导柱部分赋予抛光金属材质，体现精加工后的光滑表面特性，整体光影采用侧上方打光，清晰呈现各部件的装配层次与结构关系，让观看者可以直观理解该剪纸裁切模具的工作逻辑：合模时上模座沿导柱向下运动，压缩四角弹簧，凸模与凹模配合完成剪纸的裁切动作，开模时弹簧释放弹力带动上模座复位，即可取出裁切完成的剪纸工件。整个建模过程严格遵循冲压模具的设计规范，各部件之间的装配约束完全符合实际机械装配要求，无结构干涉问题，可直接用于该类小型裁切工装的结构演示、设计参考与加工指导。
