电机驱动离心鼓风机成套装配结构

　　这套三维装配结构围绕小型鼓风送风单元展开，把动力输出段、风叶蜗壳段、支撑固定段整合在同一装配基准上，常用于设备舱通风换气、小型燃烧设备助燃、工业风冷工位送风、物料轻量输送以及实验台气流供给等场景。实际选型时，这类组件不会单独按孤立零件判断，而是要先核对安装空间、进出风方向、轴系对中关系和周边管路干涉，再确认电机与风轮的匹配是否满足转速、负载和振动控制要求。

　　从结构布局看，动力侧采用带散热筋的方形电机壳体，壳体外表面的凸起筋条沿轴向排布，既增加壳体与空气的接触面积，也能在连续运行时帮助定子热量向外扩散。电机端部设置连接法兰，通过周向紧固件与风机侧壳体对接，法兰结合面承担径向定位和轴向限位作用，装配时需保证两部分止口同轴，避免风轮运转时出现偏心摩擦。接线与维护侧的结构预留在电机尾部，方便现场布线，同时不会挤占风壳下方的安装区域。

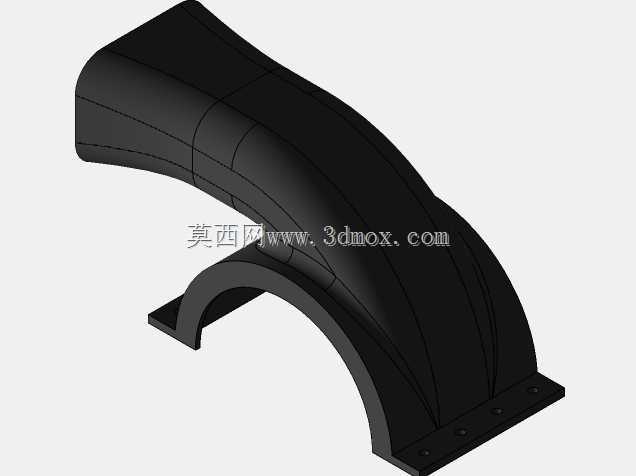

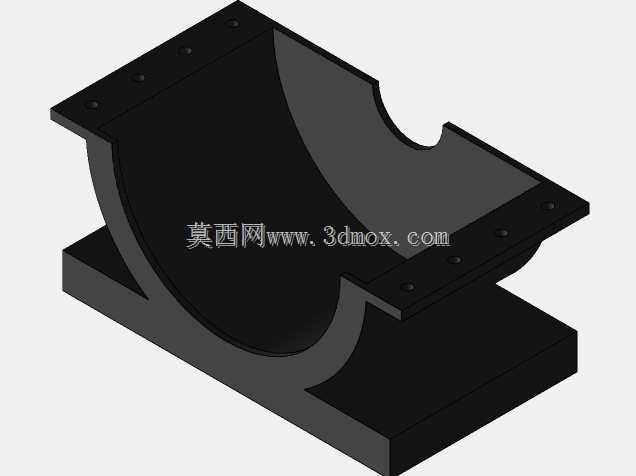

　　风叶与蜗壳部分采用环形壳体包容旋转部件的设计思路，外壳形成相对封闭的气流通道，使风轮推动的空气能够沿指定方向汇集并输出。蜗壳下方带有宽厚的安装支座，支座与壳体之间通过加强过渡连接，能够承受整机重量和运行时产生的小幅振动。底座平面可作为整机安装基准，在三维布局中需要重点检查底脚孔位、支撑面高度以及与机架横梁的贴合情况；若设备长期运行在高频启停工况下，支座下方还应预留减振垫或调整垫片的空间。

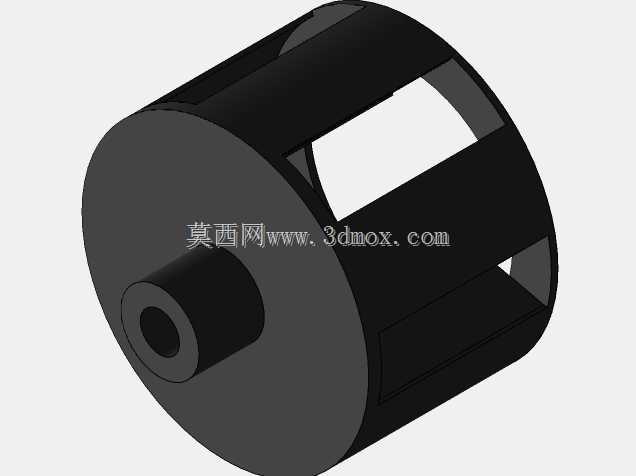

　　传动关系上，电机轴与风轮位于同一轴线上，减少了中间带轮、链轮或联轴器带来的额外损耗，也让整体外形更加紧凑。旋转件被包裹在风壳内部，外侧可见的轮廓主要承担防护、导流和安装功能。对于结构设计人员来说，建模时不能只关注外观曲面，还要把内部风轮、轴伸、紧固件、轴承位和壳体止口的配合关系表达清楚。尤其是风轮与风壳内壁之间的径向间隙，既要避免零件加工误差导致刮擦，又不能因间隙过大而明显降低送风效率。

　　安装边界方面，该组件沿电机轴向具有较长轮廓，电机尾部到风机出口方向需要预留接线、拆装和散热空间；高度方向则由风壳底部支座到电机顶部散热筋决定，设备机架上方应保留足够的冷空气流通区域。侧向轮廓集中在蜗壳圆弧和电机方形壳体的交接位置，布置管路、护罩或电气元件时，应避开风壳进风口与出风口，防止气流受阻。底部支撑面需要保持平整，若多点固定，应控制安装面平面度，避免壳体因强制锁紧而产生变形，进而影响轴承与旋转件的同轴度。

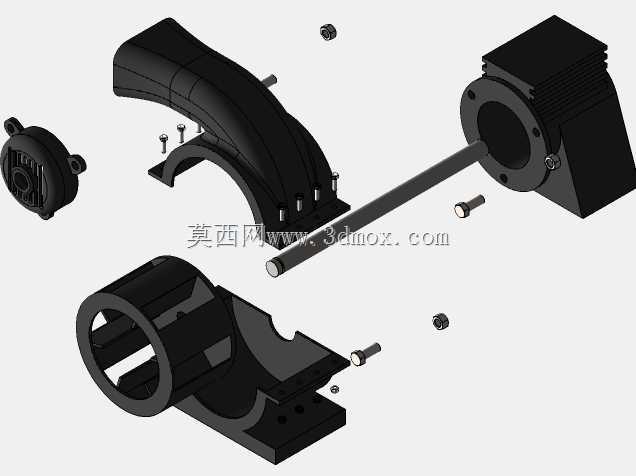

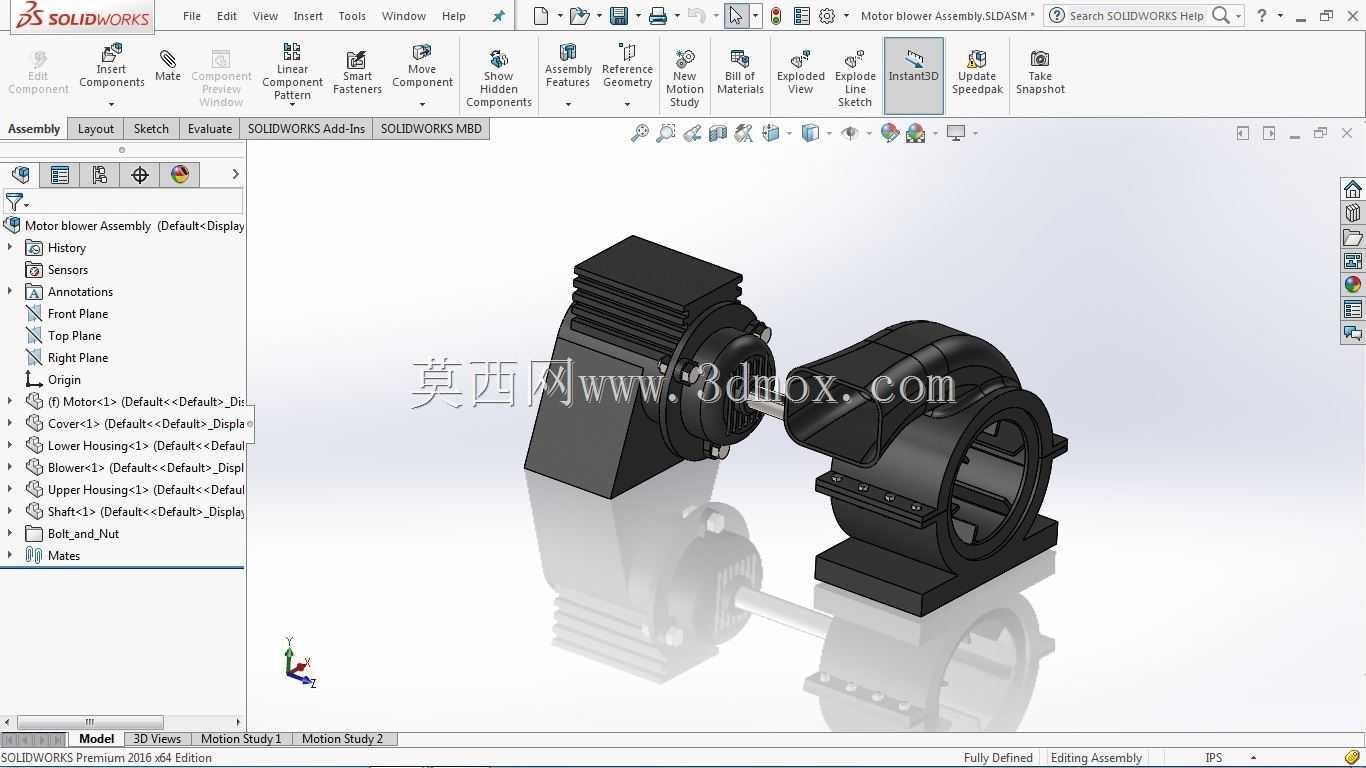

　　在功能特性上，这种直联鼓风组件结构简单、零件数量少、维护点集中，适合空间有限但需要稳定气流的设备。电机壳体的散热筋、风机壳的导流腔、底部支座的承载结构以及端部法兰的定位结构相互配合，使动力传递、气流输送和整机固定形成完整闭环。三维建模过程中，装配体应保留电机外壳、风壳、风轮、轴系、紧固件和支座等关键部件的相对位置，便于后续进行干涉检查、安装孔校核、风路方向确认以及维护空间评估。

　　从工程应用角度看，该结构既可作为独立送风装置嵌入整机，也可作为冷却系统、助燃系统或排气系统的核心单元。设计评审时，需要结合现场管路走向判断出风口连接方式，结合电机温升判断周围是否需要额外风冷，结合振动特性判断支座刚度和紧固件防松方案。整体造型虽然紧凑，但各部分功能边界清晰：方形电机段负责动力输出与散热，环形蜗壳段负责气流导向与旋转件防护，底部支座负责承载定位，端部法兰负责同轴连接。这样的结构表达能够直接服务于设备布置、装配校核和后续加工制造。
