三叶轴装式通风排气扇结构设计

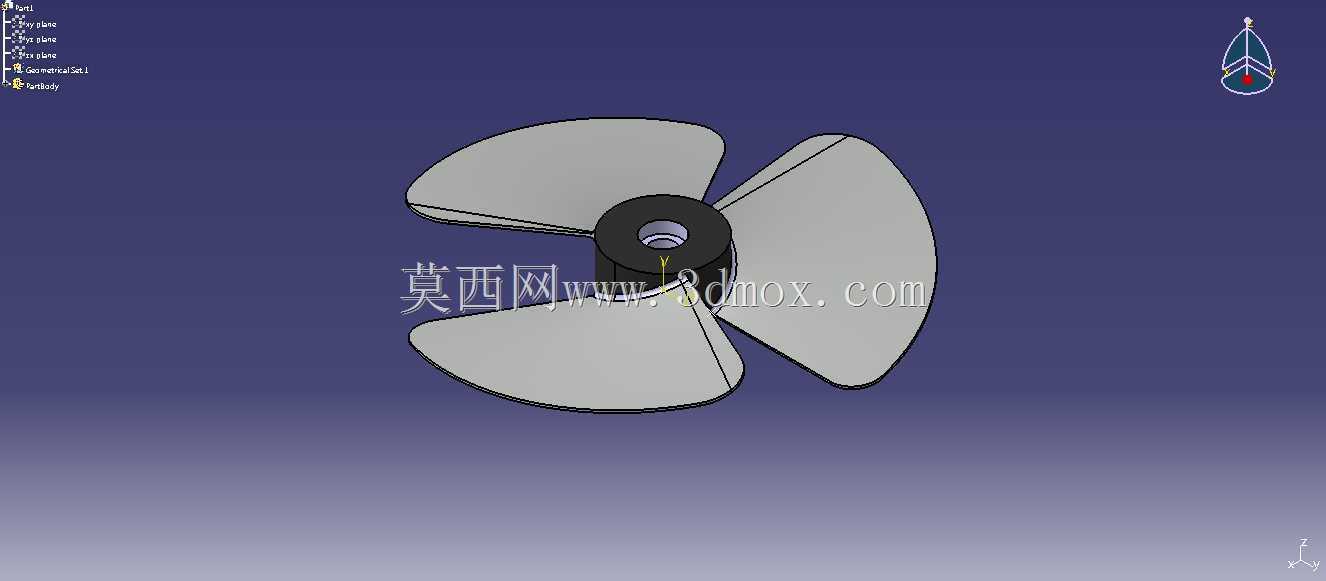

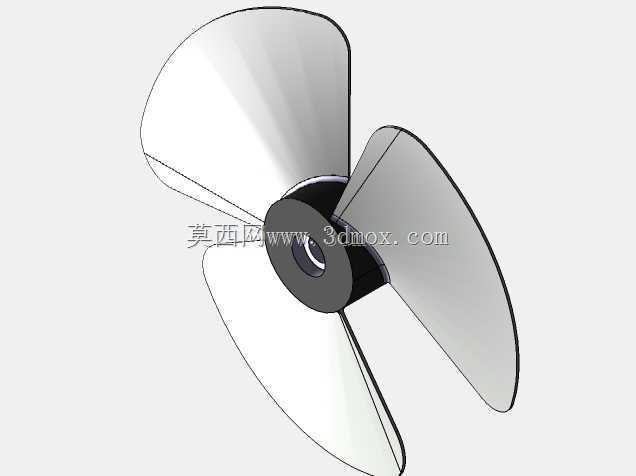

　　在民用厨卫通风、工业机柜散热、小型设备风冷配套等场景中，这类三叶轴装式排气扇是应用频次极高的空气置换部件，不同于大直径工业轴流风机的厚重结构，该款扇体采用轻量化的三叶布局，核心目标是在有限安装空间内实现稳定的气流推送，同时控制运转过程中的动平衡偏差，降低长期运行的振动与噪音。从结构设计逻辑来看，扇叶采用大弧度后掠翼型曲面，叶根与中心轮毂做了平滑过渡的加厚处理，避免高速旋转时叶根位置出现应力集中，轮毂中心预留的轴孔与配套电机输出轴直接配合，省去了额外的联轴器结构，安装时仅需将轴孔对准电机轴，通过轮毂侧面的顶丝完成周向与轴向固定，大幅缩减了装配工序。扇叶的曲面曲率经过反复校核，从叶根到叶尖的弦长逐步收窄，扭转角也随半径变化做了梯度调整，

　　这种设计可以让气流沿扇叶轴向均匀导出，减少叶尖位置的涡流损耗，在相同转速下能获得更高的风量输出效率，同时降低气流紊流带来的运转噪音。安装边界方面，该扇体的整体径向尺寸适配常规小功率驱动电机的安装位，轮毂的轴向厚度控制在紧凑范围内，不会占用过多的安装纵深空间，不管是嵌入墙体的排气通道，还是设备机柜内部的散热工位，都能直接适配，不需要额外改造安装基面。实际应用中，这类扇体既可以单独作为厨卫空间的排气核心部件，搭配防护网罩与止回阀组成完整排气装置，快速排出室内的油烟、浊气与潮湿空气，也可以作为工业设备的内置散热部件，安装在伺服机柜、焊接设备、小型电源柜体的通风口位置，持续带走设备内部电子元件工作产生的热量，

　　避免元件因积热出现性能衰减或寿命缩短。设计过程中需要重点关注扇叶的动平衡调校，三个叶片的重量偏差需要控制在极小范围内，曲面成型的一致性也要严格把控，否则高速运转时会产生明显的径向跳动，不仅会带来额外的噪音，还会加速配套电机轴承的磨损，缩短整套通风装置的使用寿命。另外，扇叶的前缘做了小圆角钝化处理，既可以降低气流切割时的风噪，也能避免安装维护过程中锋利边缘划伤操作人员，叶尖与外围防护圈的间隙控制在合理区间，既不会因为间隙过小出现运转擦碰，也不会因为间隙过大导致气流回流损失风量。不同于多叶式离心风轮的高压小风量特性，这款轴装式三叶扇的风阻更低，相同功率下可以实现更大范围的空气循环，对于需要持续通风换气、静压要求不高的场景适配性极强，在结构建模阶段，需要重点还原扇叶曲面的渐变扭转特征，以及轮毂与轴孔的配合公差，确保模型导入工程分析软件时，可以直接开展流场仿真与动平衡模拟，为后续的模具开模、实物试制提供准确的结构依据。
