多规格机架式散热风扇组结构设计

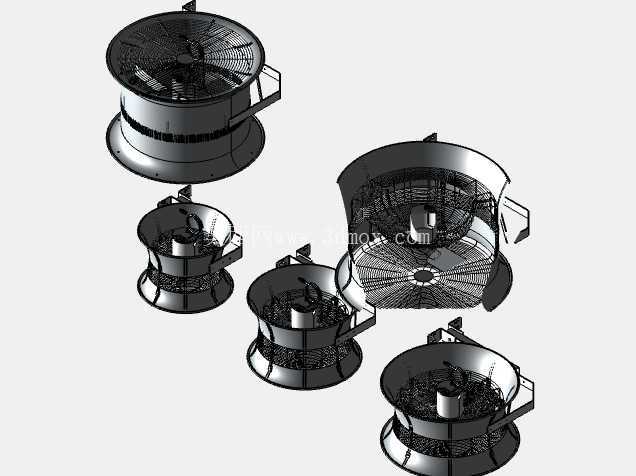

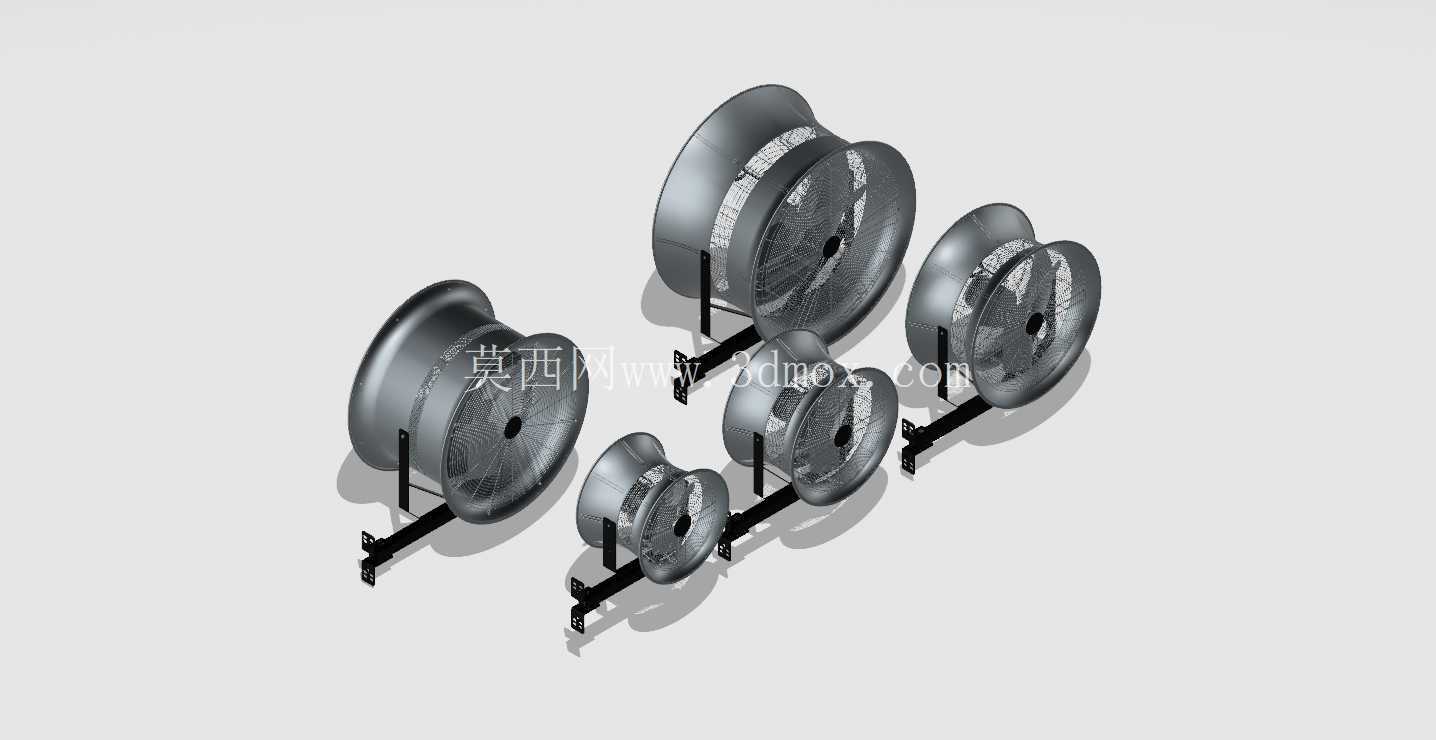

　　在工业电控柜、通讯基站机架、服务器机柜以及大功率变频设备的柜体结构设计中，散热风道的合理性直接决定了内部元器件的长期运行稳定性，机架式风扇作为强制风冷的核心执行部件，其安装适配性、风量覆盖范围、安装维护便捷性是结构选型阶段必须重点考量的维度。这套多规格机架式风扇组覆盖了不同开孔尺寸的安装需求，从最小尺寸的局部点位散热到大尺寸的整柜风道循环都能找到对应的适配型号，所有风扇均采用统一的挂装支架结构，不需要针对不同尺寸的风扇单独设计安装固定位，能大幅缩短柜体结构的设计周期，降低非标安装件的加工成本。

　　从实际应用场景来看，小尺寸风扇主要适配柜内局部热点的定点散热，比如变频器制动电阻、PLC功率模块这类发热集中但安装空间局促的区域，支架的折弯结构做了让位设计，安装后风扇进风面与柜内安装板之间预留了足够的进风间隙，不会因为贴装太近导致进风阻力过大、风量衰减的问题；大尺寸风扇则主要用于柜体顶部或者侧门的整柜排风，配合柜体下部的进风滤网形成完整的下进上出风道，能快速带走柜内积聚的热空气，避免柜内出现局部高温积热的问题。所有风扇的支架都采用了标准化的挂装卡扣结构，安装时只需要在机柜立柱对应的安装位卡入固定螺母，将支架挂装后拧紧两颗固定螺丝即可完成安装，后期维护更换风扇时不需要拆卸整个支架，只需要松开风扇本体的固定卡扣就能快速拆换，能大幅降低现场运维的工作量。

　　设计过程中针对不同规格风扇的动平衡余量做了统一的安装刚度匹配，支架的板材厚度根据风扇尺寸做了梯度调整，小尺寸风扇采用薄钢板支架即可满足运行时的刚度要求，不会因为风扇转动产生共振噪音；大尺寸风扇的支架增加了折弯加强筋，即使长期满负荷运行也不会出现支架变形、风扇偏移的问题。安装边界上，所有型号的支架挂装孔位都遵循标准19英寸机架的安装孔距规范，同时预留了±5mm的孔位调节余量，能兼容不同厂商生产的机柜立柱安装公差，不需要现场二次扩孔就能完成装配。风扇的出线位置统一设置在支架侧面，预留了足够的线缆弯曲半径，安装后线缆不会与风扇扇叶产生干涉，也方便顺着机柜立柱的走线槽布线，避免柜内走线杂乱影响风道流通。

　　从结构细节来看，风扇的网罩与本体采用卡扣式连接，不需要额外的螺丝固定，日常清理扇叶积尘时可以快速拆下网罩，不需要将整个风扇从机架上拆卸下来。扇叶的倾角设计针对机柜散热的低风阻场景做了优化，在相同转速下能获得更大的送风量，同时运行噪音控制在设备运维可接受的范围内，不会因为风扇运行噪音过大影响机房或者车间的工作环境。不同尺寸的风扇在支架上的安装高度做了统一对齐，当多台风扇并排安装在同一层机架位时，所有风扇的出风面处于同一平面，不会出现前后错落导致的风道紊流问题，能最大化提升整组风扇的排风效率。针对户外机柜使用场景，支架的表面处理采用了静电喷塑工艺，具备基础的防潮防氧化能力，即使在高湿度的工业环境下长期使用也不会出现支架锈蚀的问题，风扇本体的接线端做了密封处理，能避免凝露进入接线端导致短路故障。
