履带式液压挖掘机械结构设计

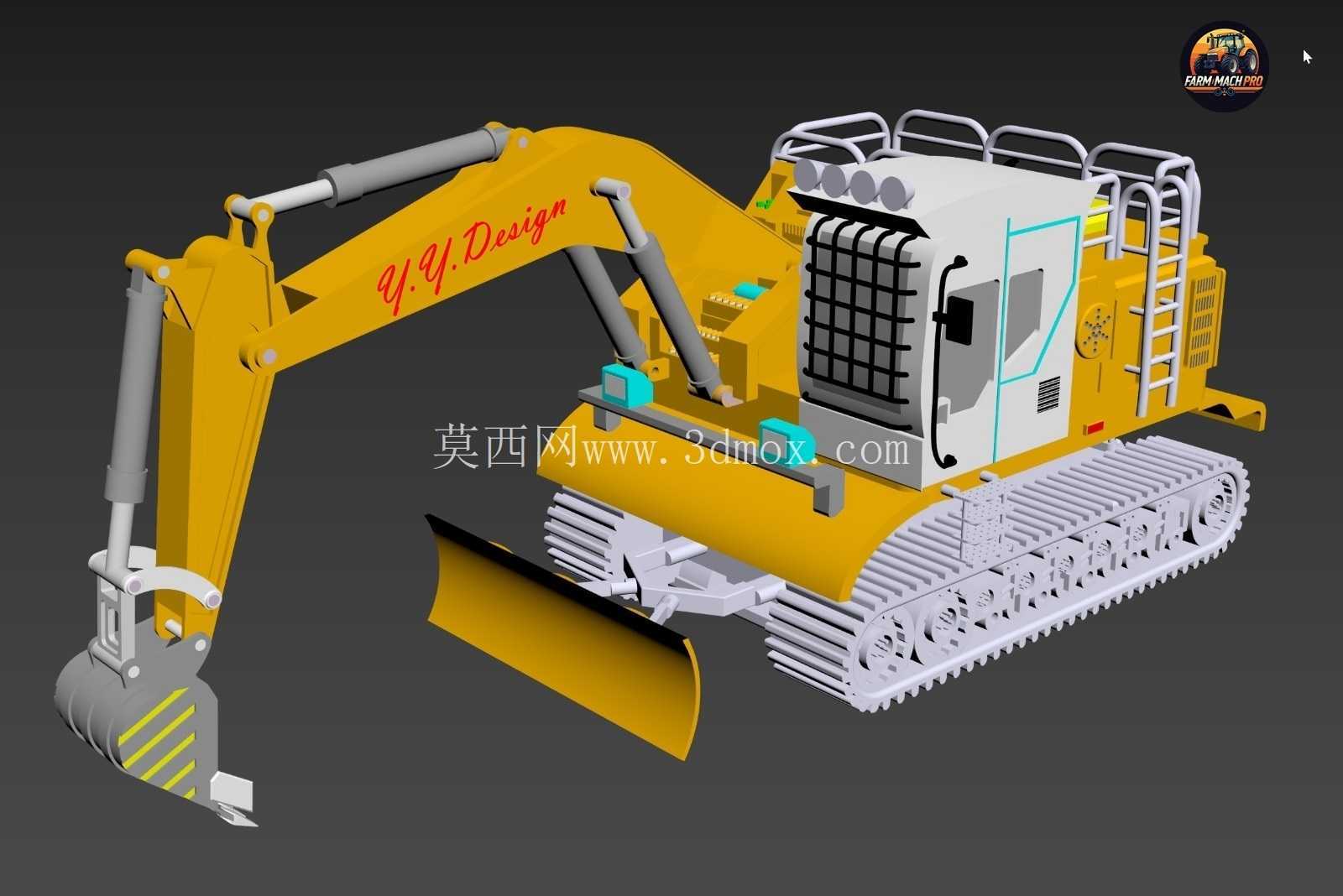

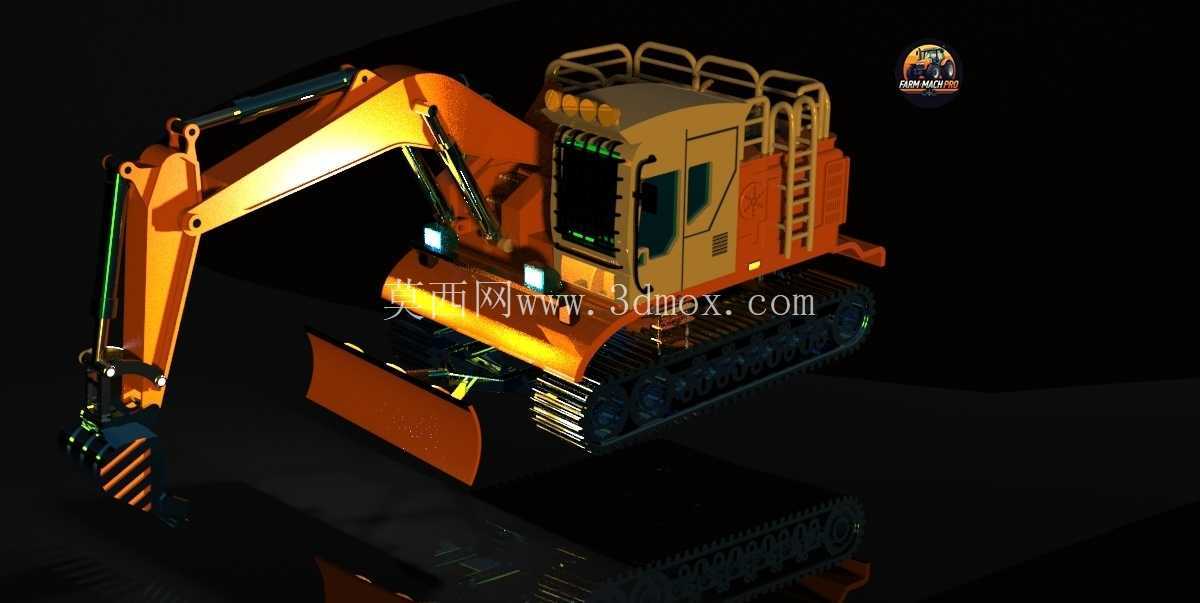

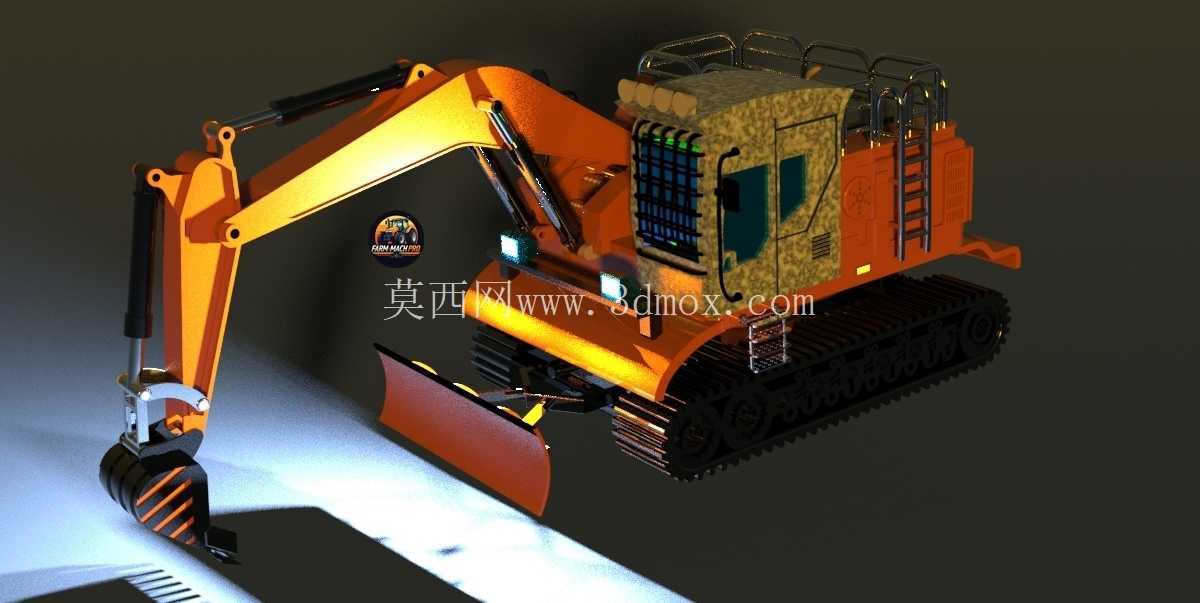

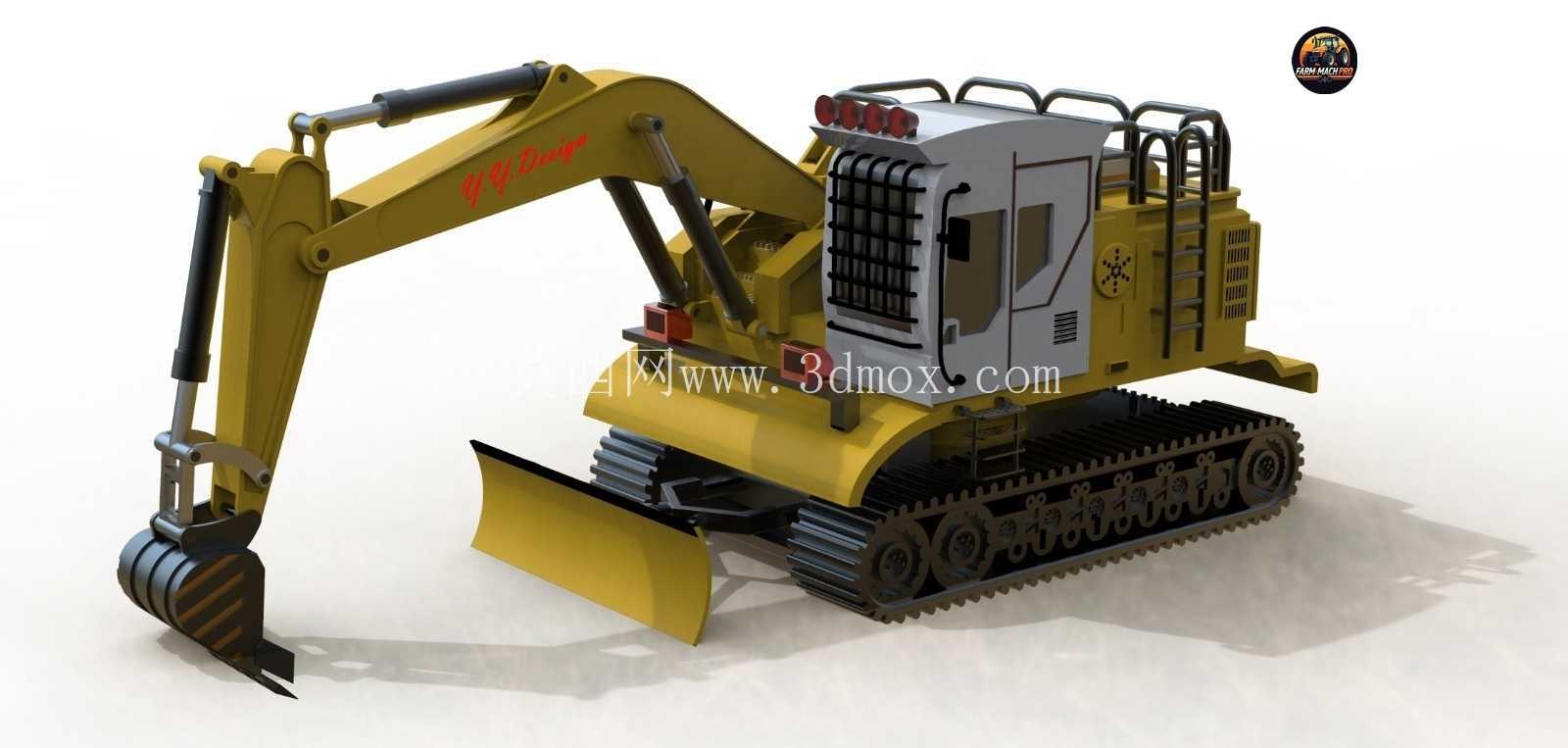

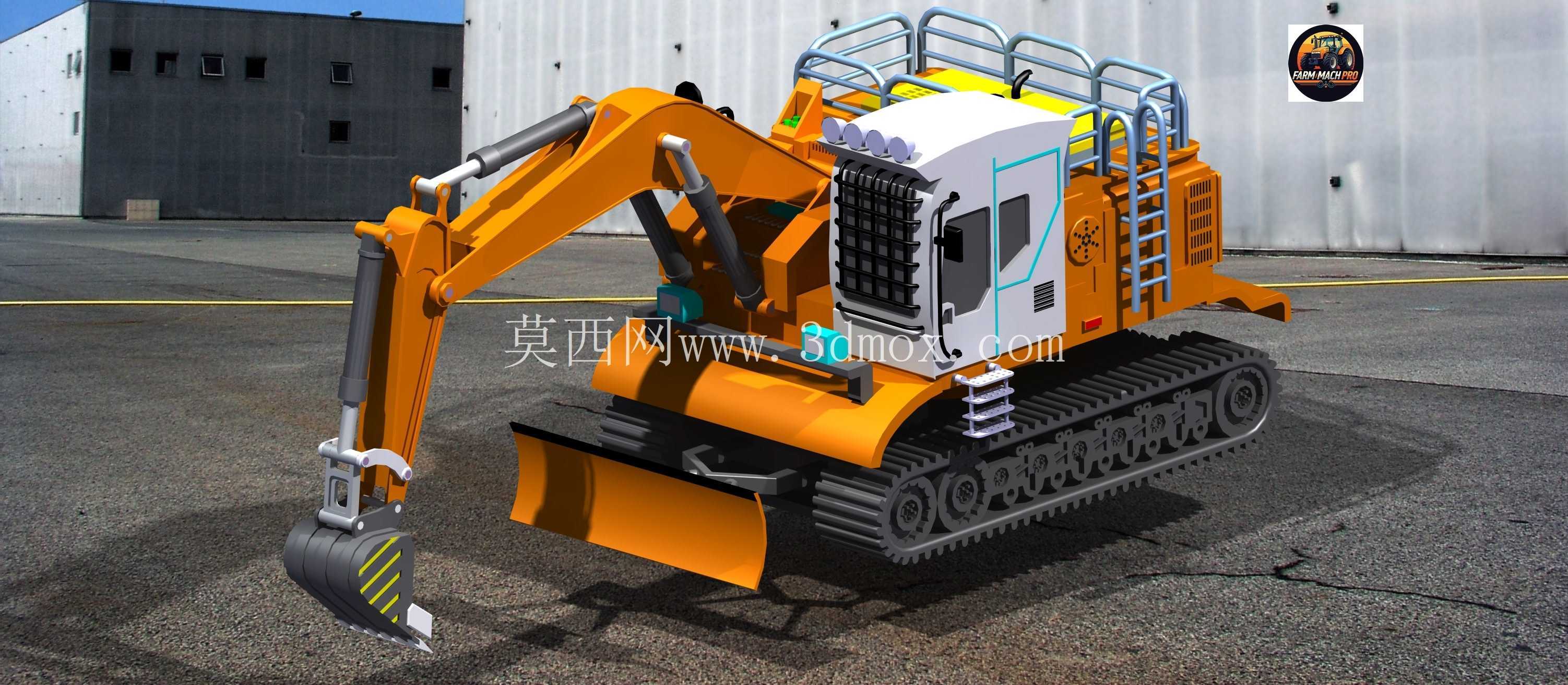

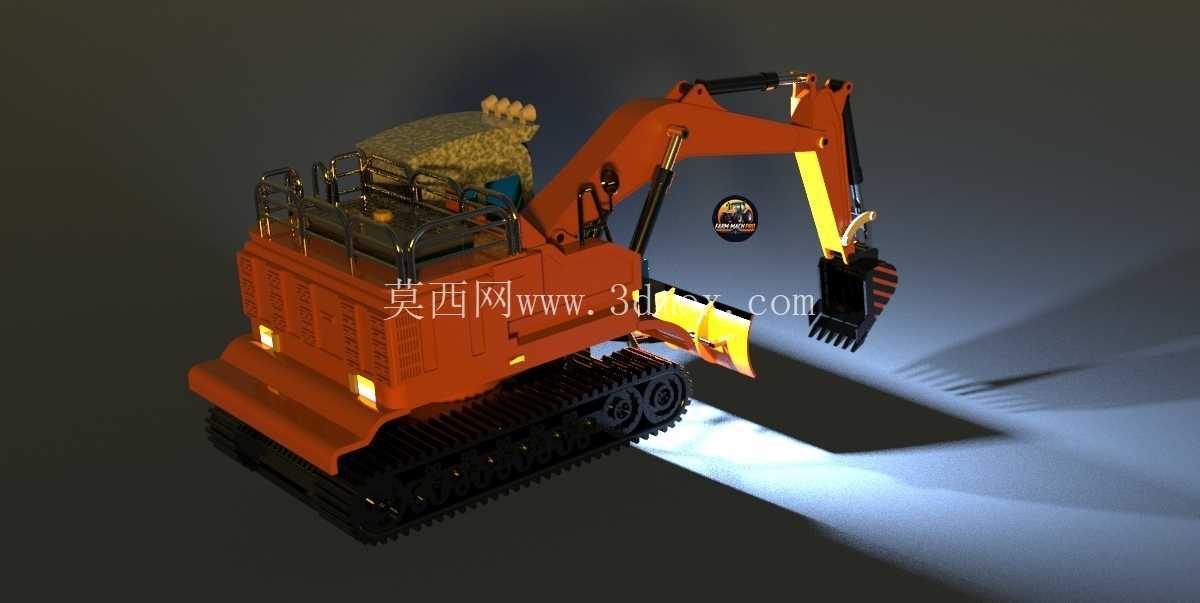

　　该履带式挖掘设备的三维结构设计围绕土方作业、农林场地整理、小型工程施工与复杂地形通行需求展开，整机采用履带行走底盘搭配前置铰接液压工作臂的经典布局，同时在机身前部增设推土铲，兼顾挖掘、集料、场地整平、短距离推运土石方等多重作业功能。从实际工程应用场景来看，这类中小型履带挖掘机可适配山地果园开垦、农田水利沟渠开挖、建筑工地基础槽清理、市政管线铺设辅助作业、厂区内部物料转运等多种工况，履带接地面积大、接地比压低，在泥泞、松软、碎石遍布的非硬化场地也能保持稳定行走，不会像轮式设备那样容易出现陷车、打滑的问题。

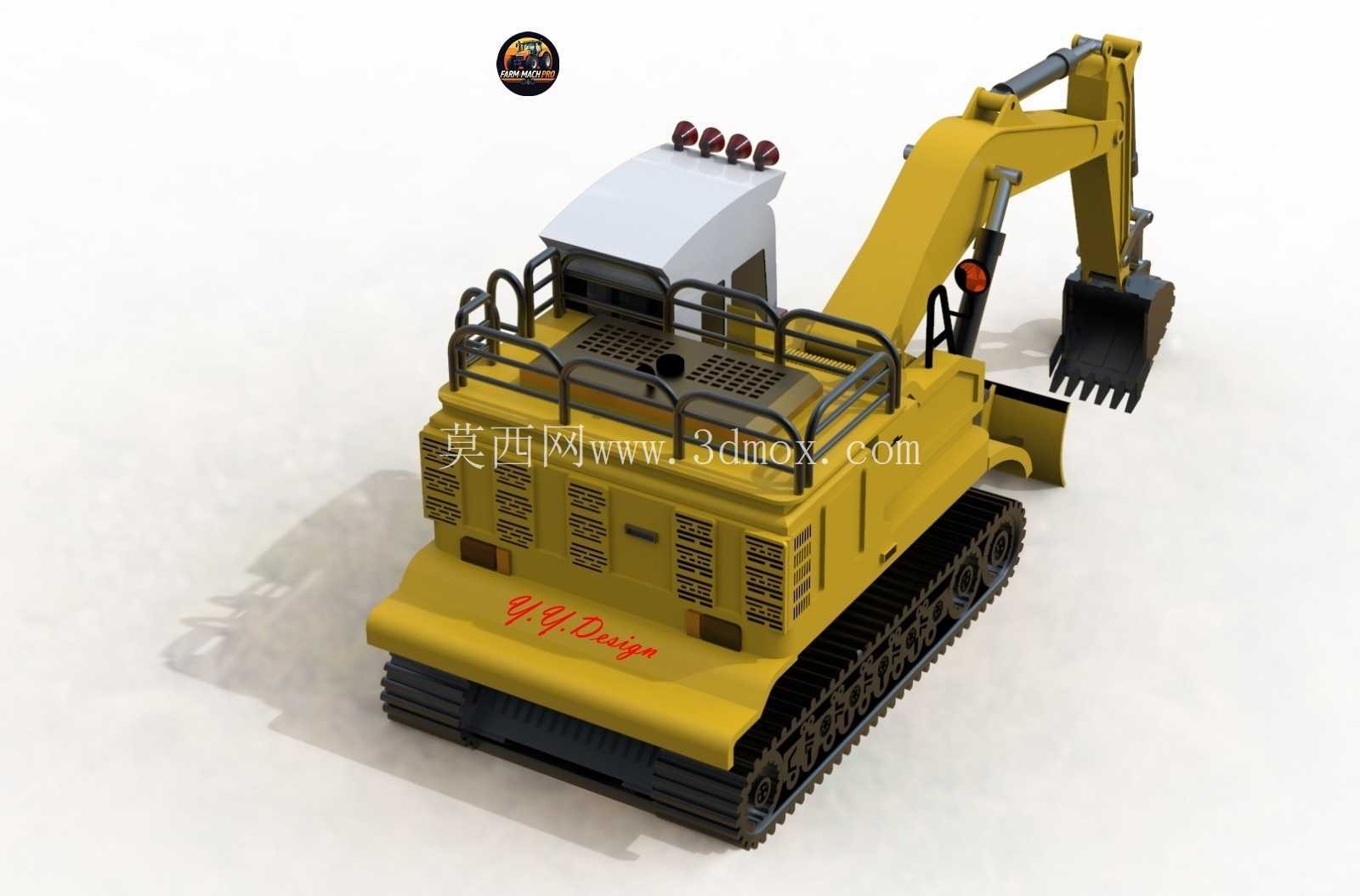

　　从结构设计思路层面拆解，整机首先完成行走底盘的边界约束：履带环整体环绕驱动轮、导向轮与多组支重轮，履带板采用带凸起履齿的构型，履齿嵌入土层可提供足够附着力，底盘两侧的行走架预留了液压马达安装位，驱动端布置在底盘后侧，导向张紧端位于前侧，张紧机构可调整履带垂度，避免行走过程中履带脱轨。底盘上方的回转支承平台承担上车全部载荷，平台左侧布置动力舱与散热格栅，舱体外侧开设通风格栅保证发动机、液压系统的散热气流通道，平台后侧设置防护护栏，既保护上部动力元件，也可供检修人员临时扶持，平台中部预留驾驶室安装空间，操纵杆件、座椅的安装点位都在结构中做了对应预留，机身侧面的爬梯连接地面与平台顶面，方便日常维护时登临上部舱体。

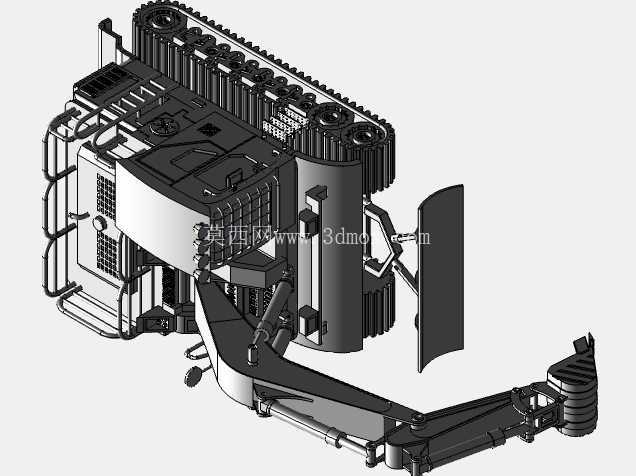

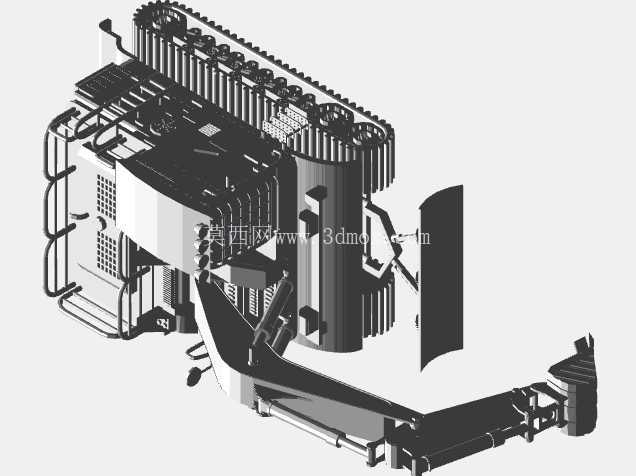

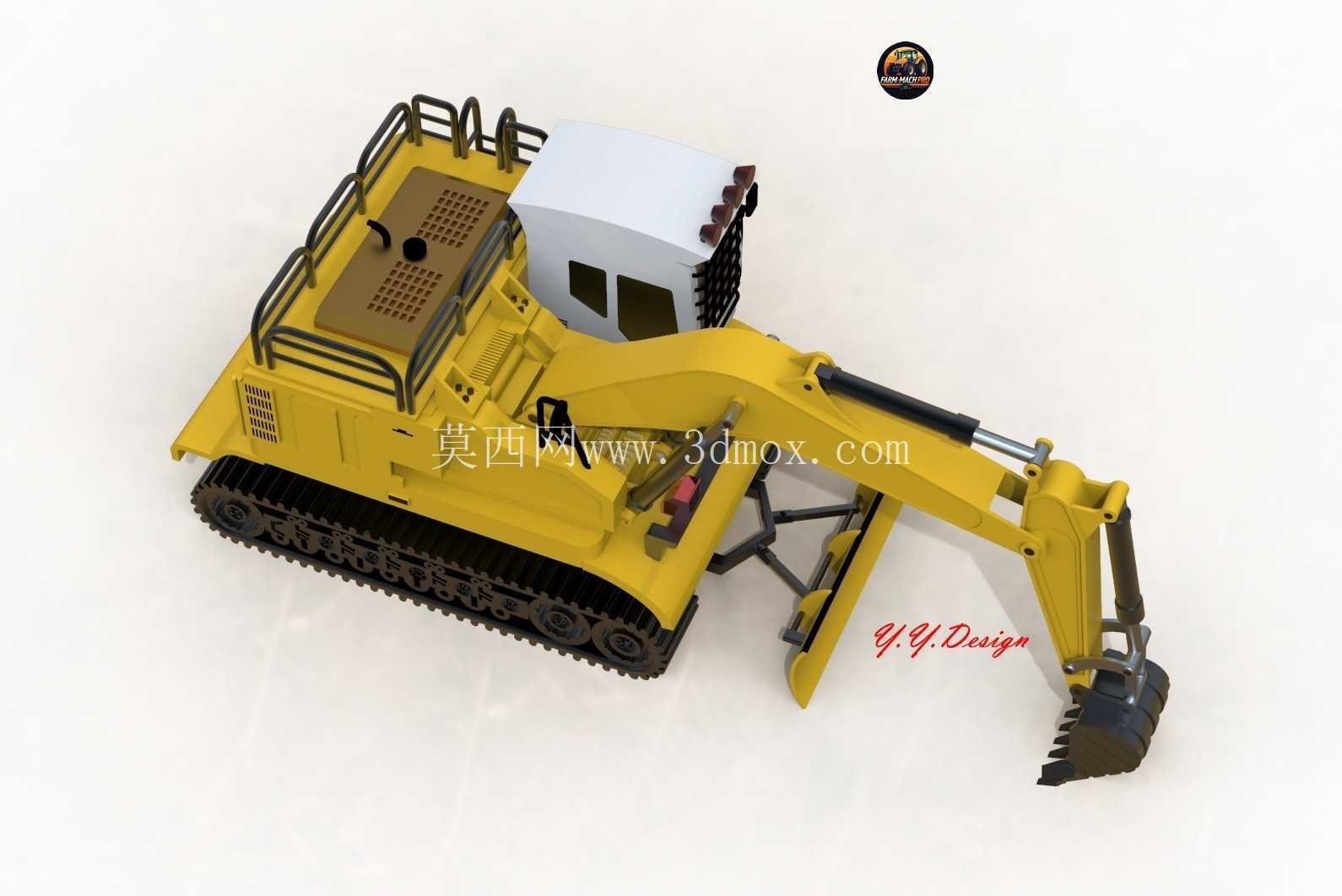

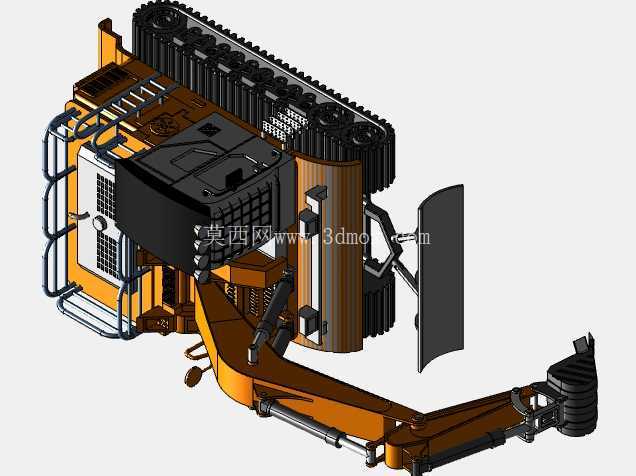

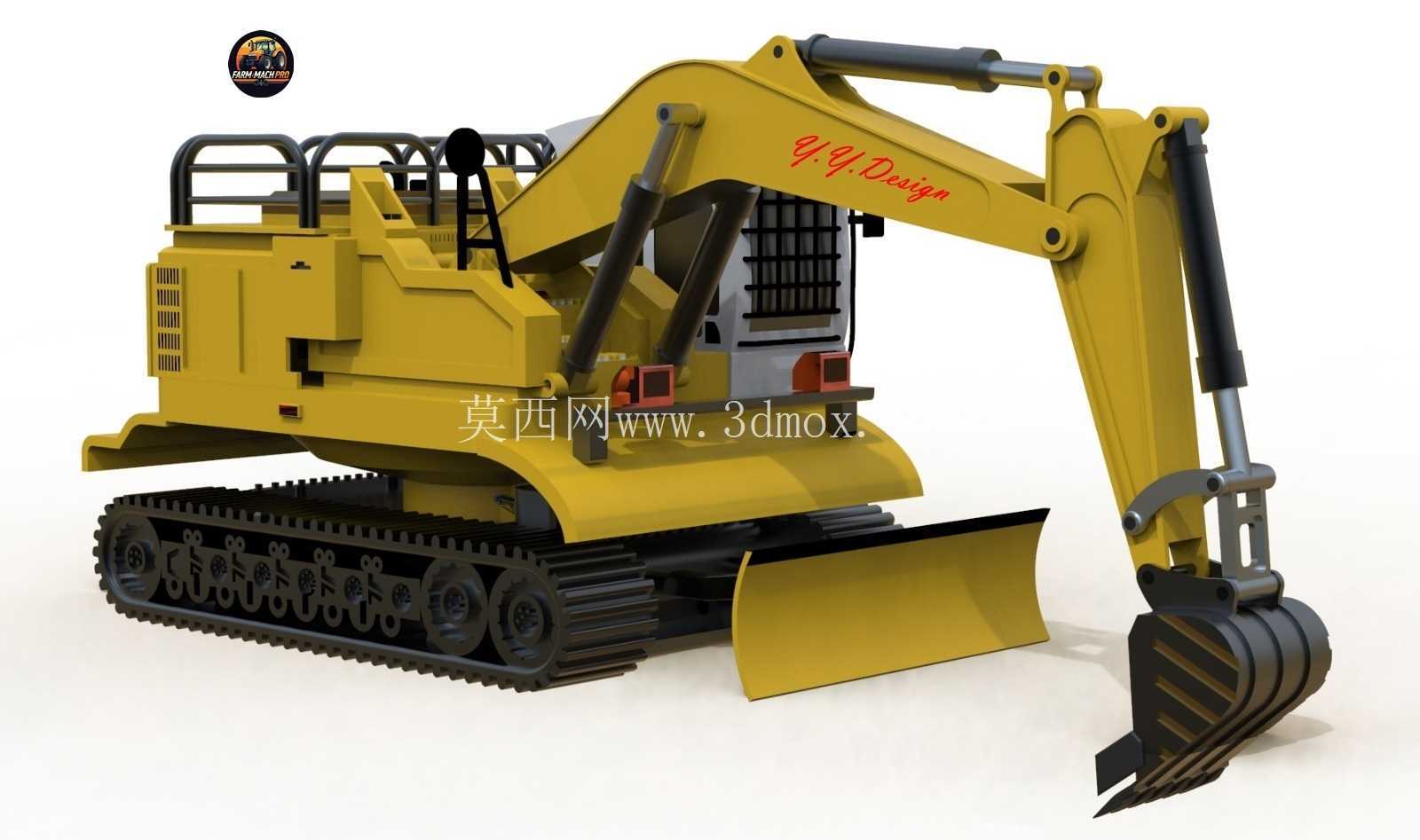

　　工作装置采用三段式铰接臂结构，动臂根部铰接在回转平台前端的耳板座上，斗杆铰接在动臂前端，铲斗铰接在斗杆末端，每一处铰接点位都配置液压油缸：动臂油缸支撑动臂完成举升、下降动作，斗杆油缸驱动斗杆绕铰接点收放，铲斗油缸通过连杆摇臂机构驱动铲斗完成挖掘、卸料的翻转动作，所有油缸的铰接轴孔同轴度在建模阶段就做了装配校验，避免实际装配时出现运动干涉。铲斗采用带加强筋的斗型结构，斗齿采用耐磨构型，切削刃朝向作业面，挖掘时斗齿先切入土层，斗腔容纳挖掘后的土石方，回转平台可带动整个工作装置360度回转，将物料卸到指定堆放位置，不需要频繁移动整机就能完成大范围作业面的物料转移。机身前部的推土铲通过两组平行提升臂与底盘前端连接，由专用推土铲油缸控制铲刀的升降高度，平整场地时铲刀下降贴住地面，整机向前行走即可推平凸起的土堆，长距离转场时铲刀抬起离开地面，还可在挖掘作业时将铲刀下压撑住地面，提升整机作业时的侧向稳定性，避免重载挖掘时机身前倾翘尾。

　　建模过程中对所有运动部件做了行程边界校验：动臂举升到最高位置时，铲斗最大挖掘高度满足常规沟渠卸料、向低矮运输车辆装载的需求；动臂下放到最低位置时，铲斗斗齿可达到的最大挖掘深度覆盖常见农田沟渠、管线埋深的作业要求；整机回转时，工作臂尾部、侧方的运动包络不会和机身护栏、动力舱外壳发生碰撞，履带底盘的宽度、上车平台的宽度差值控制在合理范围，既保证窄场地通行能力，也避免回转时上部结构超出履带支撑范围引发侧翻风险。各铰接点位的销轴、衬套安装空间都预留了拆装余量，液压管路沿臂架内侧的走线槽布置，远离运动铰接副，防止作业过程中管路被石块挤压、被臂架运动拉扯磨损。整机结构拆分清晰，底盘、回转平台、动力舱、工作臂、铲斗、推土铲各模块的连接螺栓孔位全部对应，既方便生产时分模块加工焊接，也便于后期运维时单独拆解更换磨损件，比如斗齿磨损后可直接更换斗齿配件，不需要整体替换铲斗，履带板损坏后也可单块拆装，大幅降低现场维护的难度。
