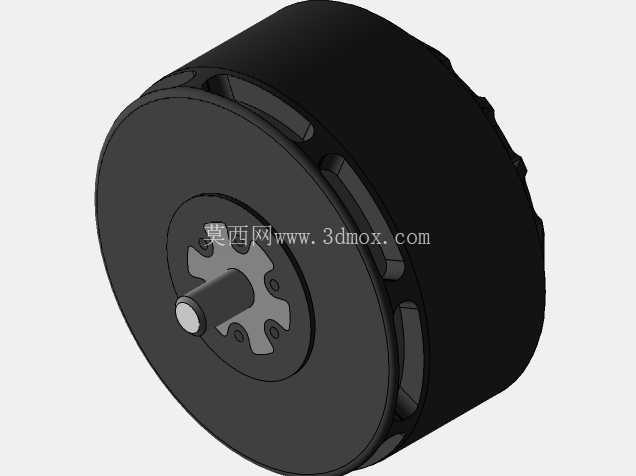

T型U15XL KV38无人机动力电机结构

　　这款盘式外转子动力单元，主要面向大载重多旋翼载人无人机、工业级重载无人机的动力系统配套，在实际飞行场景中承担旋翼动力输出的核心作用，适配大尺寸螺旋桨，能够在高海拔、大载荷工况下维持稳定的扭矩输出，保障飞行器的升力供给与姿态控制精度。从结构设计来看，模型完整还原了电机的整体几何轮廓，外转子采用薄壁筒状结构，周向均匀开设的通槽既为内部绕组提供散热通路，也能在转子高速旋转时形成导流风道，降低持续大负载运行时的绕组温升，避免永磁体高温退磁。输出轴端采用定位法兰与花键配合的连接结构，法兰端面的定位凸台可与螺旋桨安装座精准贴合，保证桨叶的同轴度，降低高速旋转时的动不平衡量，输出轴的伸出长度经过匹配设计，既满足螺旋桨安装的锁紧空间需求，

　　也不会因轴伸过长带来额外的振动挠度。定子部分的安装基准位于电机底部端盖，端面上预留的安装孔位呈圆周均布，可直接适配标准的无人机机臂安装座，安装孔的节圆尺寸、孔深都按照实际装机边界做了还原，设计人员在做机臂结构适配时，可直接调用模型完成安装位的干涉检查，无需反复测绘实物尺寸。建模过程中对各部件的质量属性做了匹配设置，转子、定子、输出轴的材质密度按照实际生产用料赋值，在做无人机整机重心配平、动力系统转动惯量仿真时，可直接提取模型的质量参数参与计算，减少仿真前的参数修正工作量。从实际选型角度看，该KV值的电机属于低转速大扭矩类型，不需要搭配过高减速比的减速组，直接驱动大直径碳纤维螺旋桨即可输出足够升力，简化了动力传动链路，

　　降低了传动环节的故障概率。模型的外形边界严格按照实物尺寸还原，电机的最大外径、总高度、转子与定子的配合间隙都做了精准复刻，在做无人机动力舱布局设计时，可直接将模型导入装配体，核对电机与机臂、电调、走线空间的间隙，避免装机时出现结构干涉。外转子表面的防滑齿结构、端盖的密封槽细节也都做了还原，能够帮助设计人员理解电机的装配逻辑，比如转子与定子的轴向定位方式、端盖的密封结构设计思路，为同类型盘式电机的自主设计提供结构参考。
