汽车内饰件六仓位热风循环预热房

　　这套预热房主要服务于汽车内饰件成型前的预加热工序，常见于仪表板表皮、门内板饰件、顶棚复合件、注塑包覆件等需要在压合、包覆或热成型前达到均匀温度的生产场景。工件从前道工序转入后，在前侧仓门完成上料，经过设定时段的热风循环加热，再由后侧仓门取出，直接对接后续压合或包覆工位，能够减少工件表面温差造成的贴合不良、局部硬点和成型褶皱问题。

　　从整机布局来看，设备采用方钢管型材焊接框架作为承载主体，外部包覆保温房体，底部设置多根可调支撑腿，便于在车间地面找平并预留底部检修空间。炉体正面分上下两排布置六个独立仓位，每个仓位配置平开门、磁性门锁和观察窗，操作人员可以在不开大门的情况下观察内部工件状态。仓门周边需要考虑密封压条的安装余量，门框与保温板之间的连接位置在建模时按可拆结构处理，方便后期更换密封条和维护铰链。

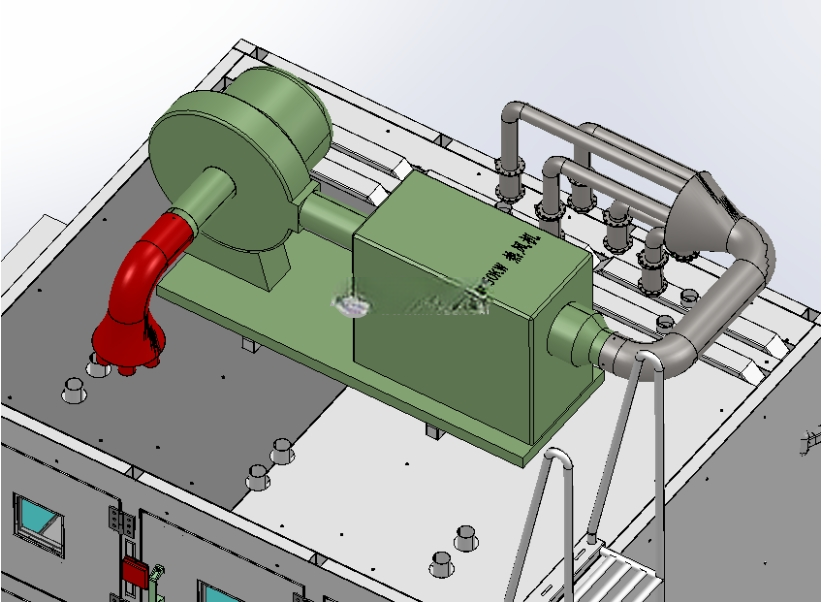

　　热风循环系统布置在炉体顶部，包含循环风机、风道出风口、回风通道以及连接管路。顶部黑色防护网区域用于风机和热风通道的围护，既保证气流组织，又避免人员直接接触运动部件和高温表面。红色管路与灰色风管在模型中按实际走向区分，便于结构工程师检查管路干涉、检修空间和法兰连接位置。风道设计时需要让热风从仓内一侧送入，经过工件区域后从另一侧回流，使六个仓位在满载条件下仍能保持较稳定的温度场。

　　温度控制范围按工艺需求覆盖低温预热到较高温加热区间，最低可围绕四十五摄氏度附近调整，最高可到九十摄氏度附近，控制偏差需要结合传感器布置和风机循环能力进行校核。每个仓位单独配置温度传感器，信号接入电气系统后，可在触摸屏上显示各仓温度、加热时间以及空仓、满仓状态。屏幕悬臂安装在炉体侧前方，操作盒位置应避开仓门开启弧线，同时保证人员在上料区能够直接读取参数。

　　结构建模过程中，炉体框架优先采用矩形钢管拼焊，立柱、横梁和底部支腿之间需要保留焊缝与安装板表达；保温房体按板块化思路拆分，侧板、顶板、门板和检修板分别建立，便于后续出工程图时统计板材规格和折弯件数量。后仓取料侧设置爬梯和顶部检修平台扶手，方便人员到达顶部维护风机、风管和电气元件。爬梯踏步、护栏高度以及平台边缘距离，都需要结合整机外轮廓和车间通道边界一起校核，避免安装后与物流通道、行车或周边设备发生干涉。

　　外形边界方面，设备长度主要由六仓位双排门体和顶部风机段决定，宽度方向包含前侧操作屏、后侧管路以及侧面爬梯空间，高度方向则从支撑腿底面一直延伸到顶部风机防护网。落地布置时不能只按炉体本体投影预留面积，还应在前方留出工件转运和开门空间，后方留出取料及维护通道，顶部保留风机拆装、风管吊装和热空气散逸空间。地脚支撑位置应对应框架主受力点，若车间地面存在坡度，可通过支腿调节件补偿。

　　从设计逻辑上看，该设备不是单一加热箱体，而是把保温腔体、热风循环、仓位检测、门体密封、电气控制和维护通道整合在一起。三维结构中需要重点检查仓门开启后是否与工件小车、操作屏或输送线碰撞；风管穿顶板处是否预留保温密封距离；传感器伸入仓内的位置是否既能反映工件附近温度，又不会被装料动作碰伤；满仓状态下工件支架与热风出口之间是否保持合理气流间隙。对于从事汽车内饰装备设计的人员来说，这类模型可用于方案评审、工位布局、结构干涉检查、维护空间确认以及与前后道自动化线体的接口讨论。
