O型密封圈自动装配工作站

　　在汽车零部件、水暖阀门、液压接头、气动元件以及小型家电装配车间里，橡胶O型圈的套入工序长期依赖人工完成。操作者需要用镊子或指尖撑开细小密封圈，再将其准确卡入阀芯、接头、轴套或壳体沟槽内，长时间重复作业不仅手指疲劳，还容易出现圈体扭曲、漏装、装反以及密封圈被剪切划伤等问题。这套自动O型圈组装设备正是针对该类工位开发的专用装配单元，可布置在半自动产线旁，也可作为独立工序岛衔接上下游检测与包装环节。

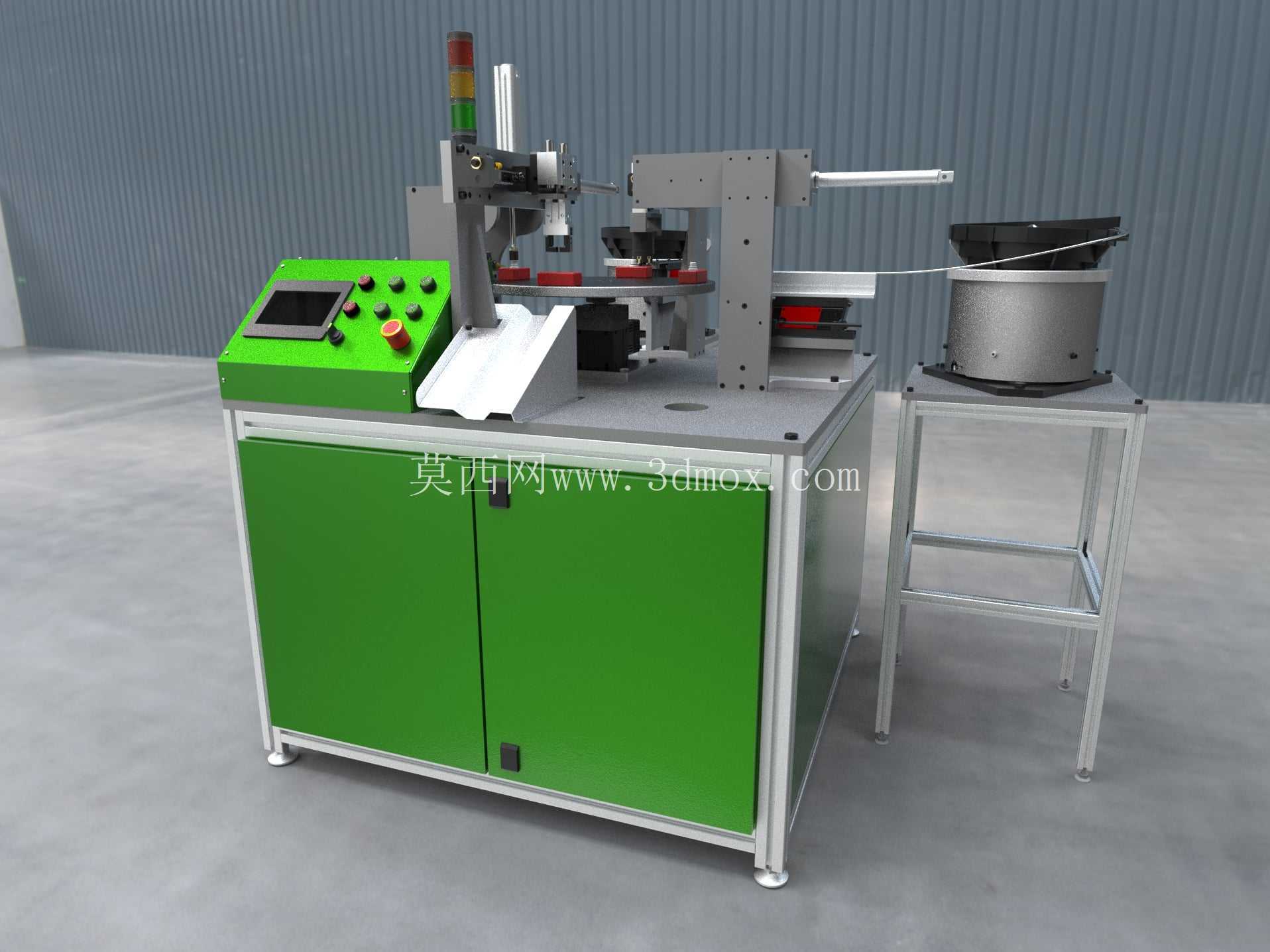

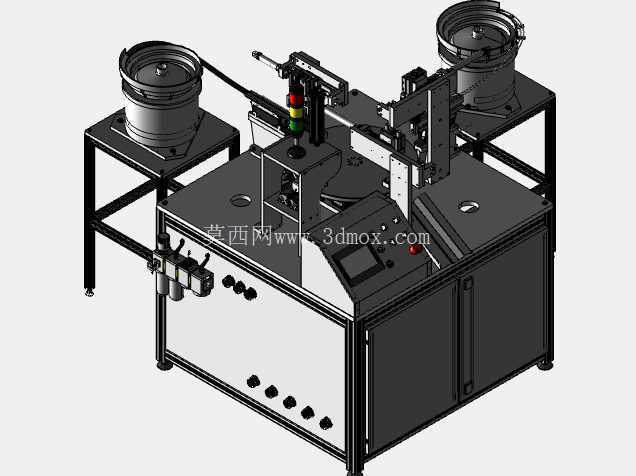

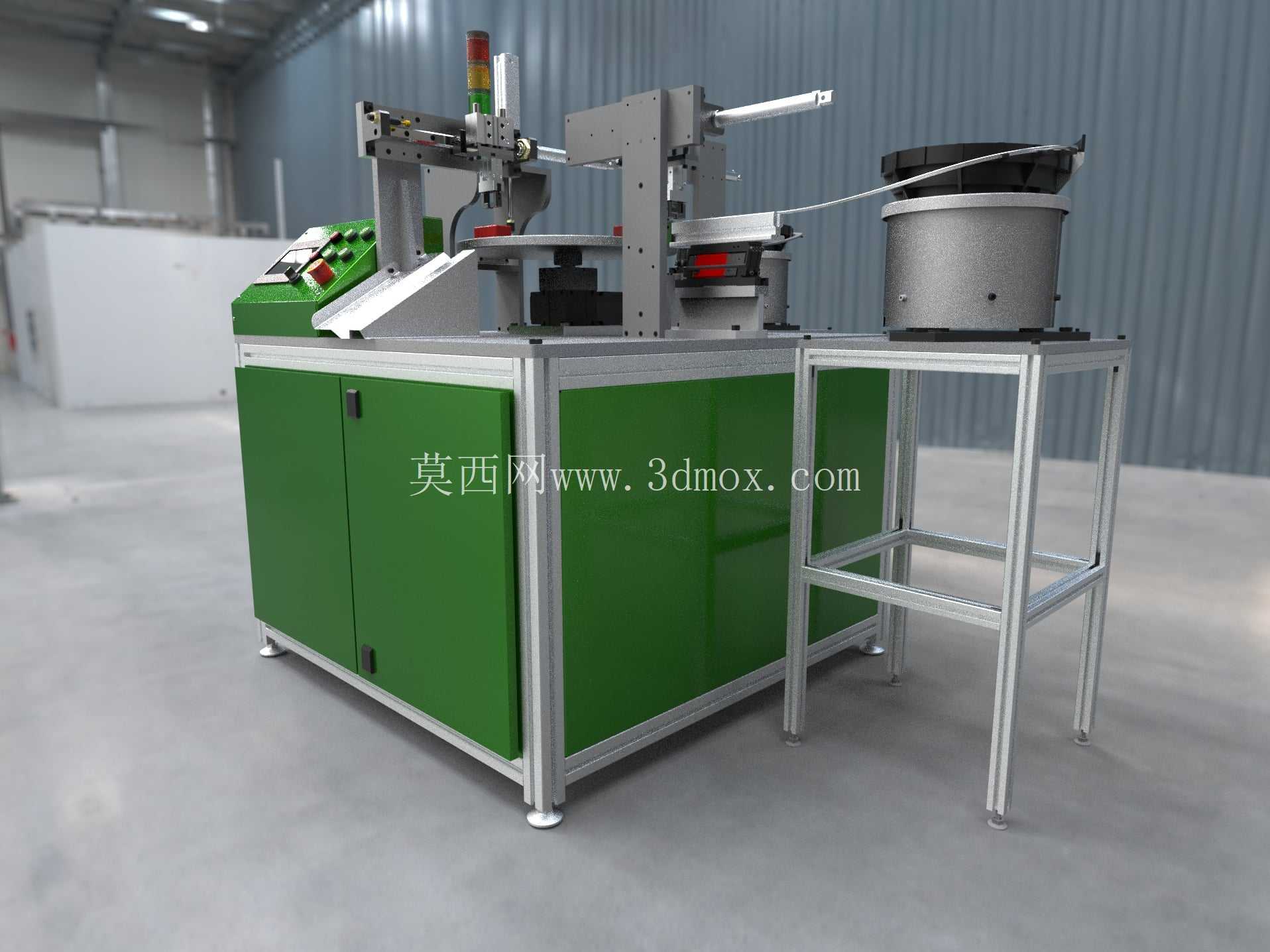

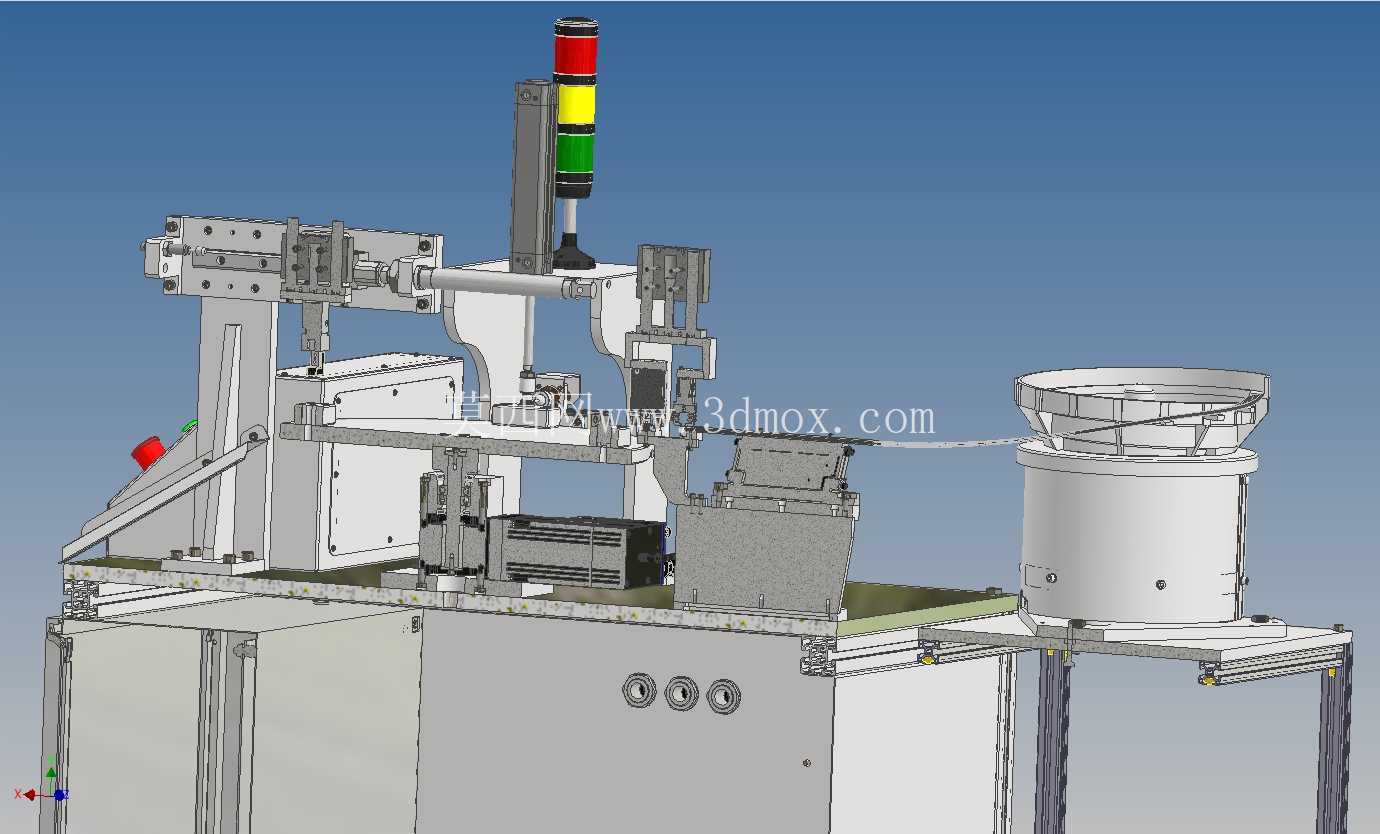

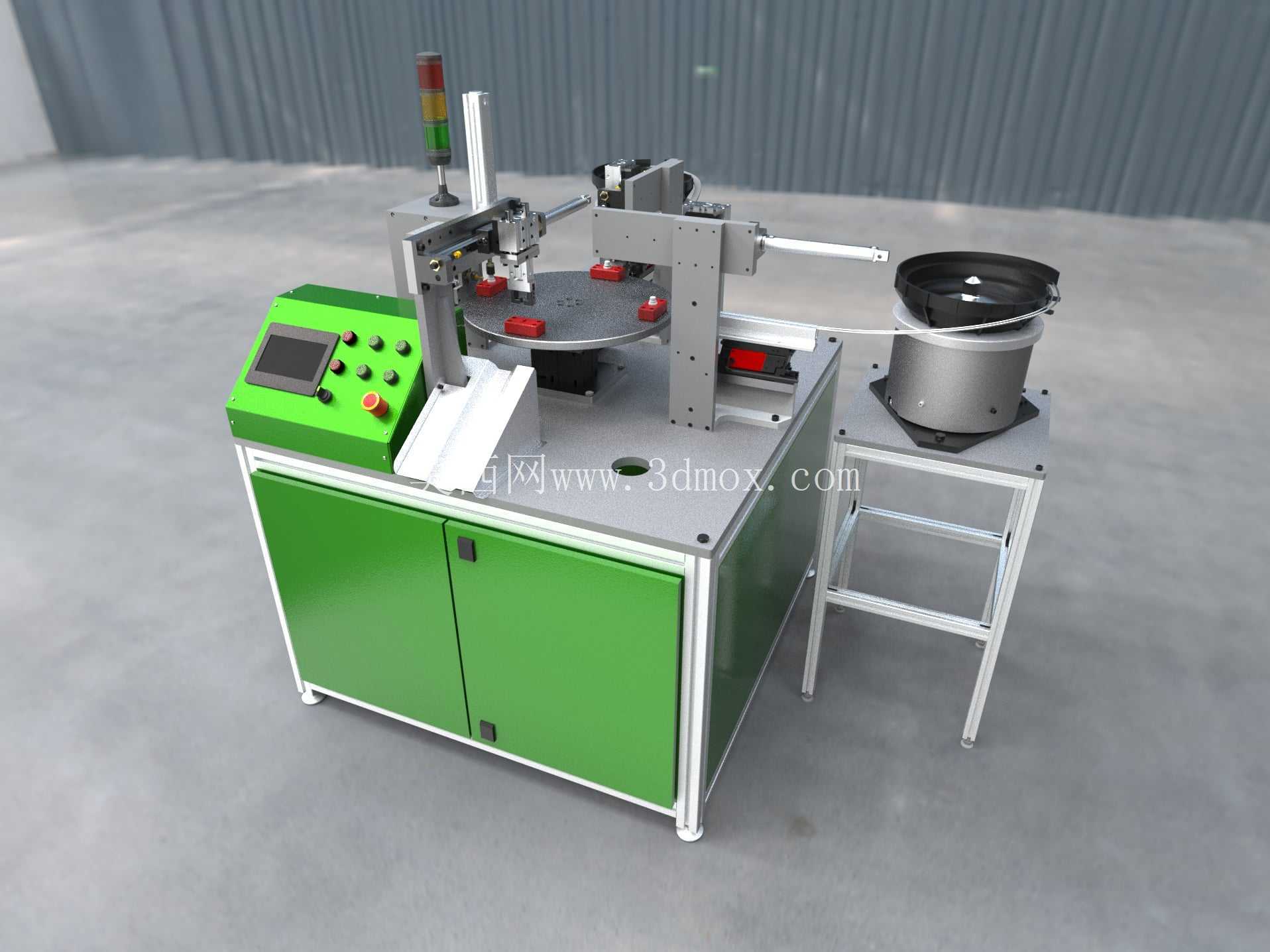

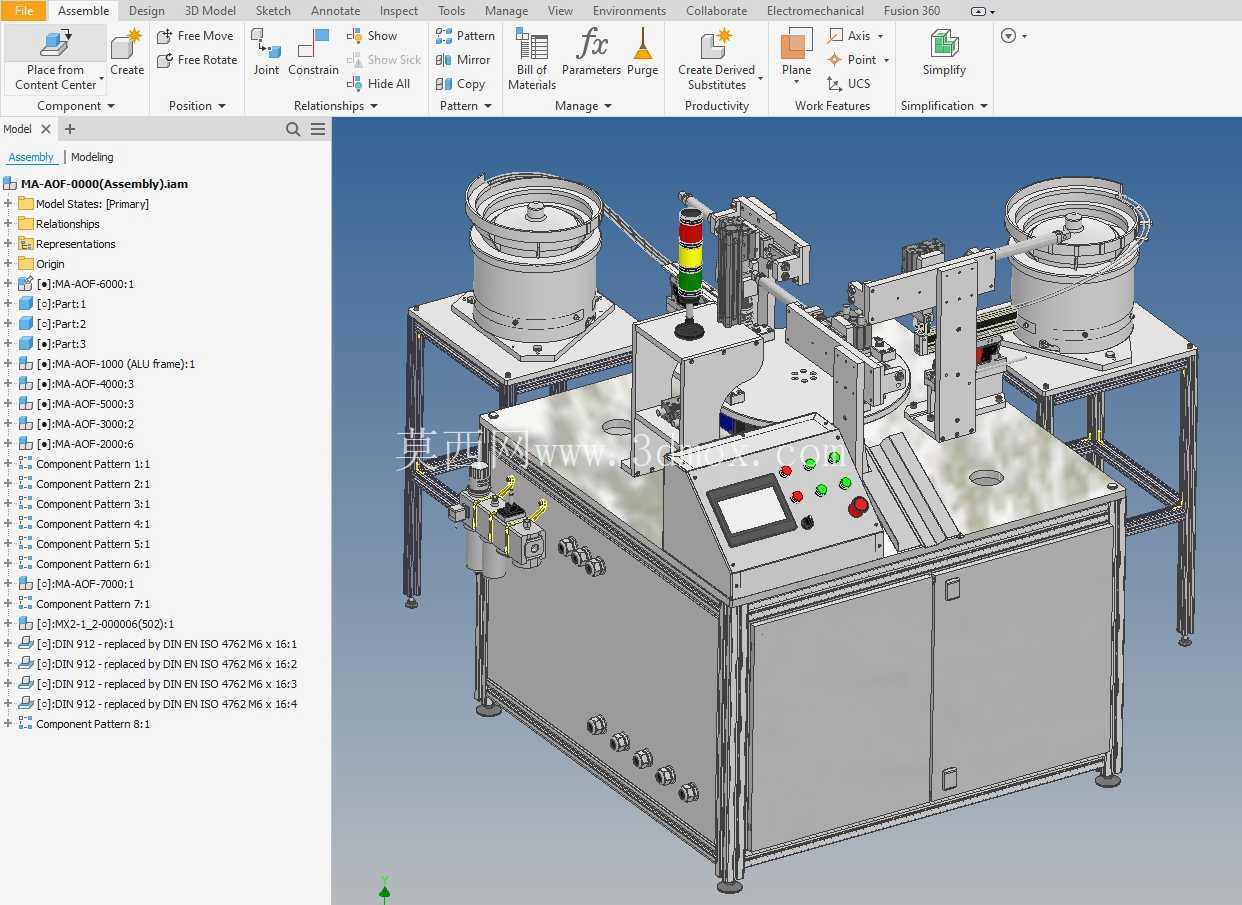

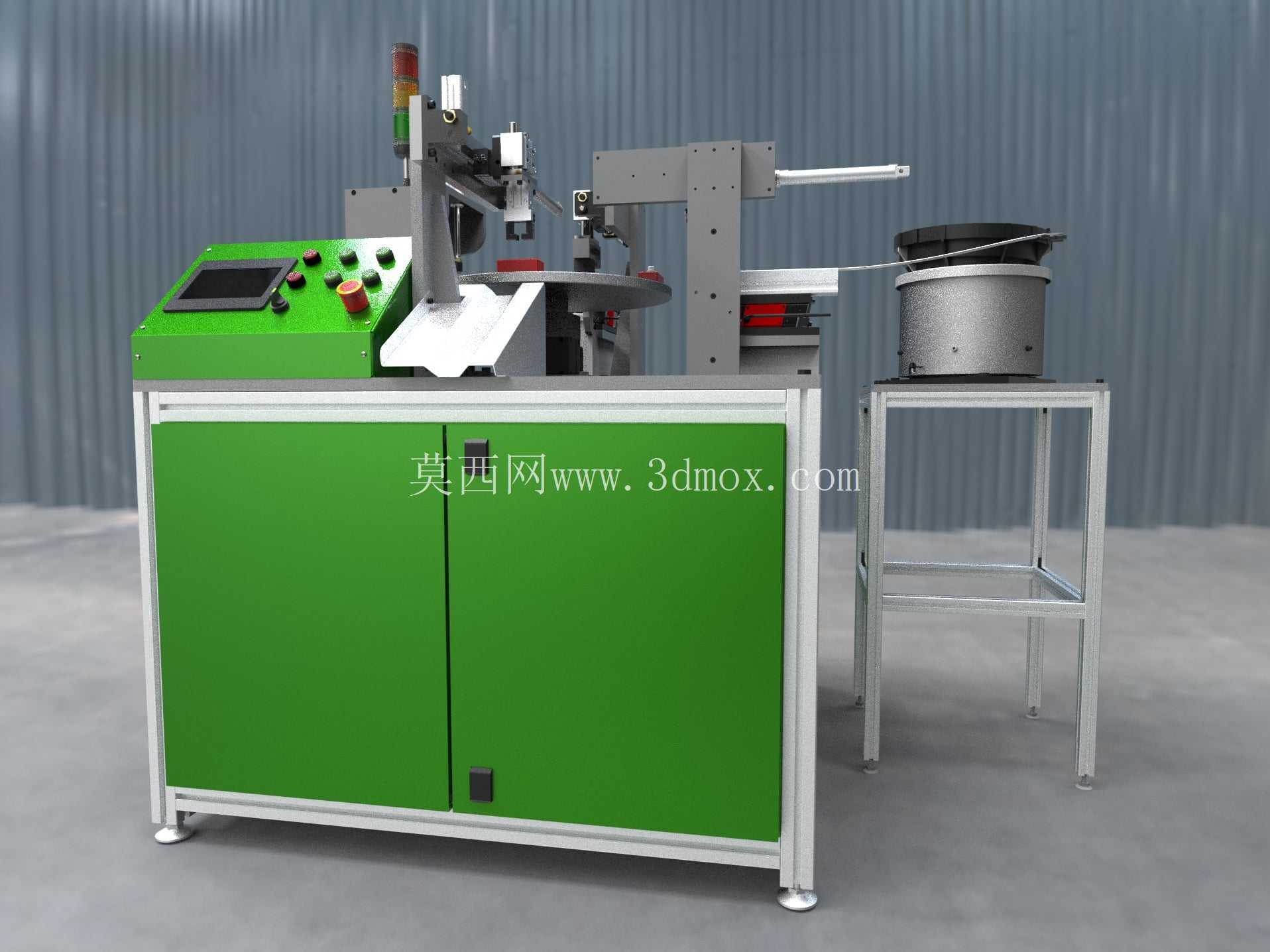

　　从整机布局看，设备采用铝型材框架加钣金护罩的组合形式，下部为绿色封闭柜体，内部容纳气动阀岛、真空发生器、PLC控制模块、电源端子排以及走线线槽；柜体前侧布置多组气电快插接口，便于维护时快速断气断电。台面上左右分设两台振动盘料仓，分别用于不同规格O型圈的排序送料，这种双盘配置可以兼容两种密封圈交替装配，也可在单一产品需要预装两道密封圈时减少换料频次。振动盘出口衔接直振送料轨道，轨道末端设置分料定位块，保证每次只释放一只密封圈并保持姿态一致。

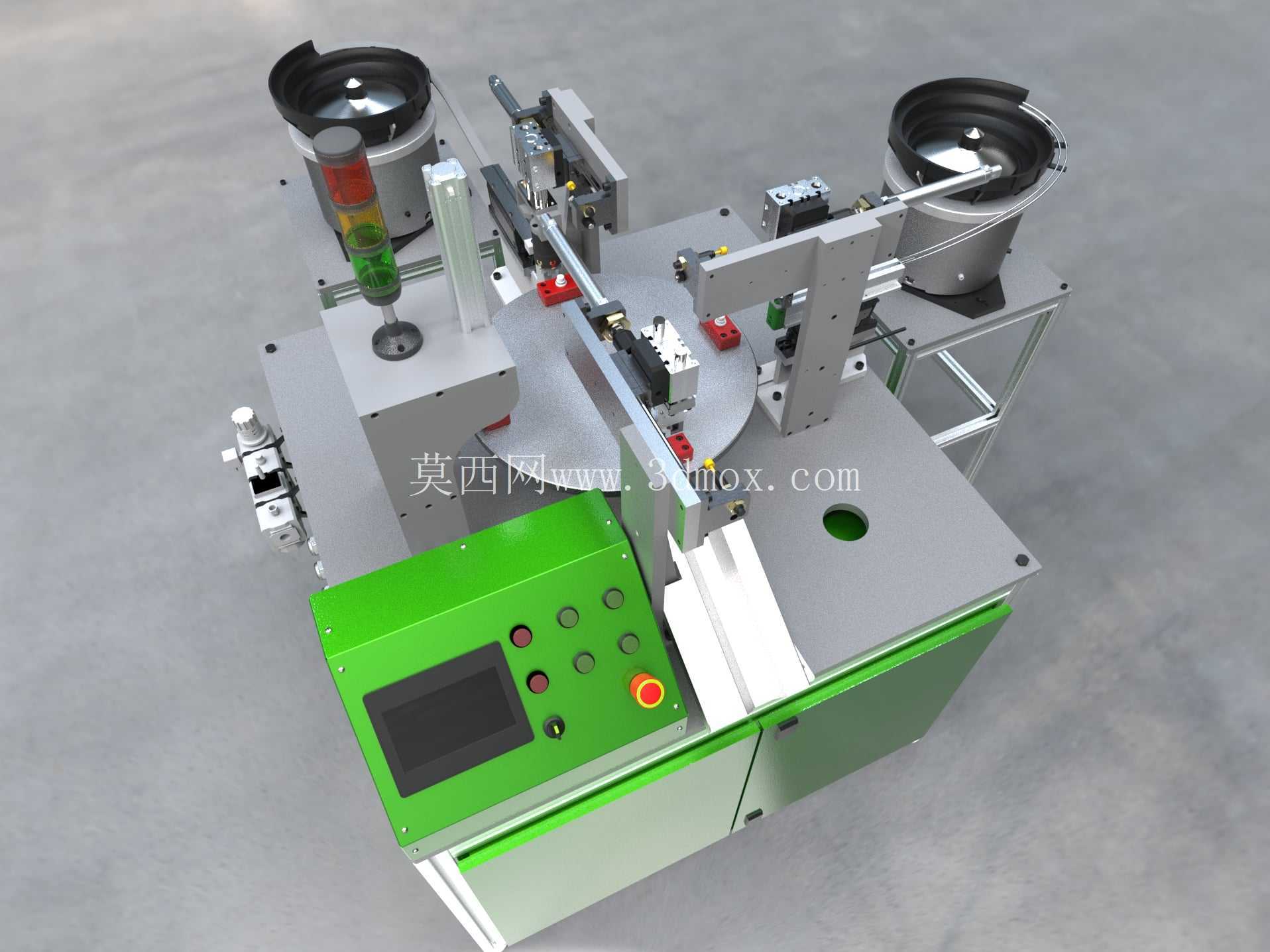

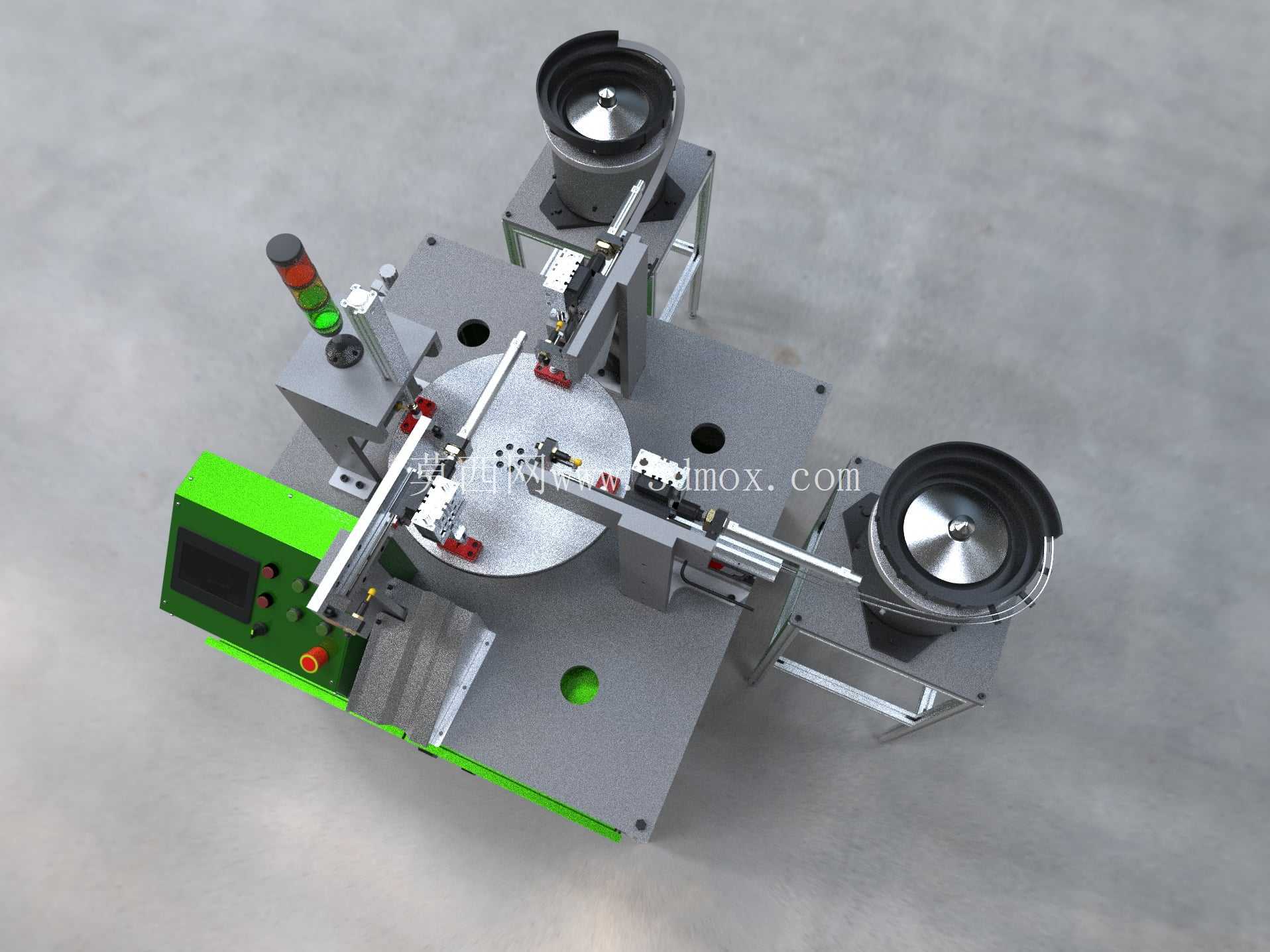

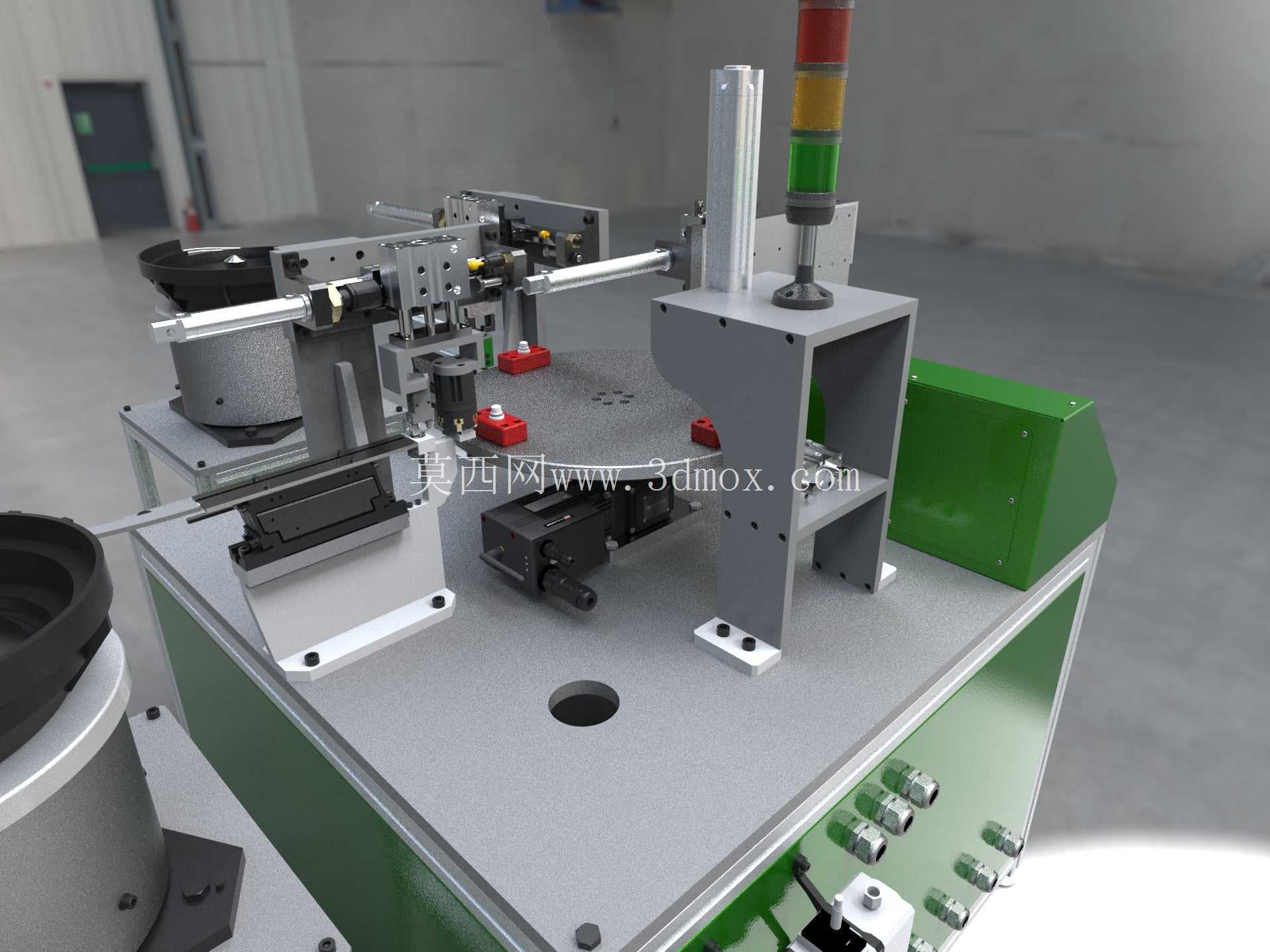

　　中部执行区集成了旋转工作台与多工位装配头。旋转台通过凸轮分割器或伺服减速机驱动，分度盘上均布产品治具，操作人员或上游机械手将待装工件放入治具后，转盘依次将工件输送至取圈、撑圈、压装、检测等工位。撑圈机构采用多爪锥形扩套结构：取料位先通过真空吸嘴拾取O型圈，随后扩套芯轴穿入圈内，由气缸驱动滑套将密封圈推至扩张锥面，使圈体均匀胀开至略大于工件外径；压装工位再通过压套将密封圈沿导向锥面平稳推入工件沟槽。整个过程避免了金属棱边直接刮擦橡胶表面，对硬度较低的丁腈橡胶、氟橡胶密封圈较为友好。

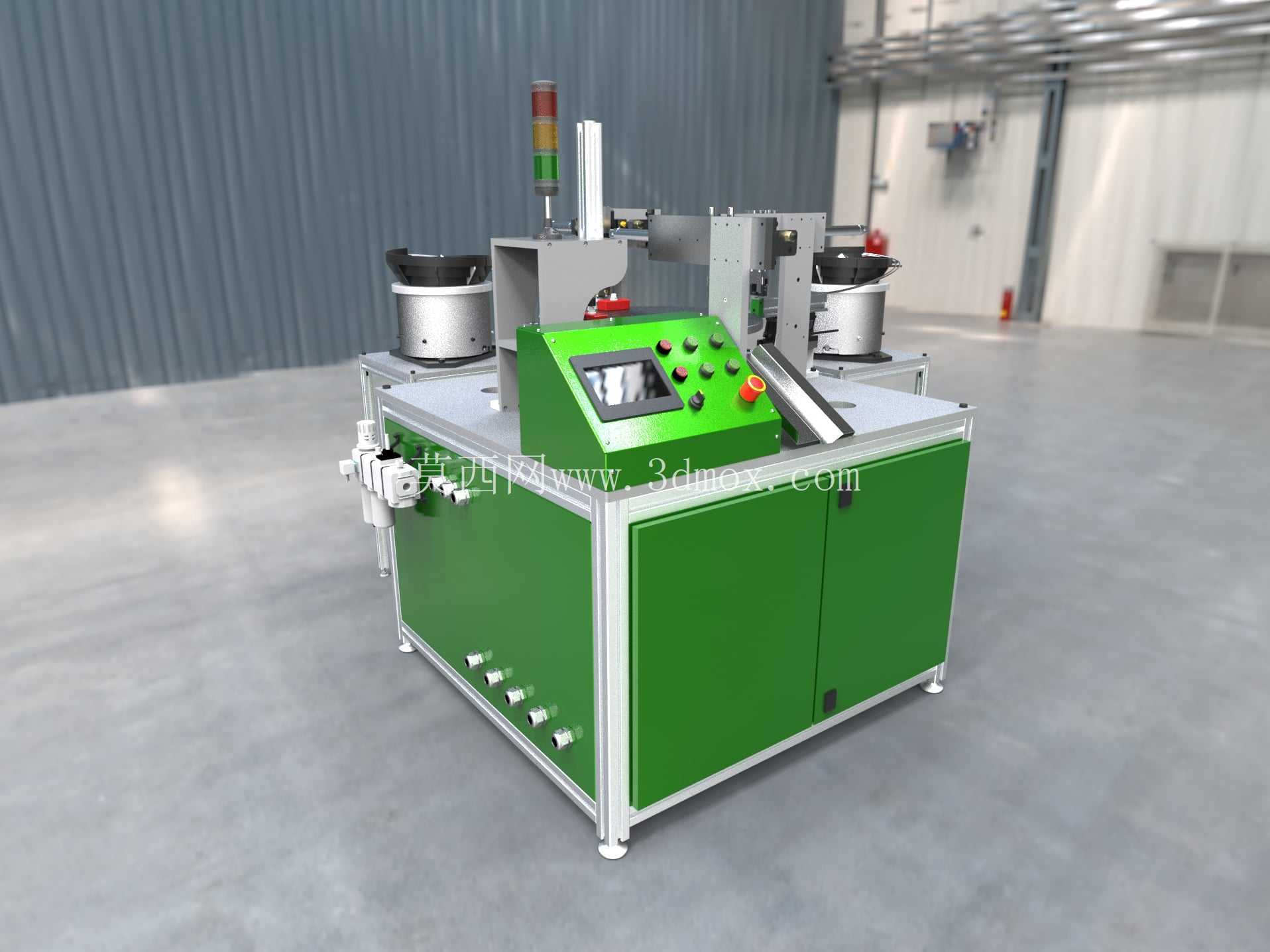

　　设备正面设置斜面操作面板，面板上集成触摸屏、启停按钮、急停按钮、调压表与状态指示灯；立柱顶部安装三色报警灯，绿色表示运行、黄色提示待料或料仓不足、红色对应故障停机。安全防护方面，装配动作区域可加装光栅或安全门联锁，当操作者伸手进入取放料区时，转盘与压装气缸立即停止，避免夹伤风险。气动系统预留过滤减压阀与油雾器接口，车间供气压力建议维持在0.5至0.6MPa，管路沿型材内侧走线并通过扎带固定，外观整洁且便于故障排查。

　　安装边界方面，该类设备占地面积约为一个标准小型工位岛，台面高度按照人工站立操作设定，治具更换面位于人体腰部附近，操作者无需大幅弯腰即可完成上下料。设备底部配置可调脚杯，可适应地面不平的车间环境；柜体后侧预留维护门，振动盘控制器、电磁阀组与IO端子均集中布置，点检时可一次性确认气压、信号与动作状态。对于多品种小批量生产场景，转盘治具、扩套芯轴与压套均可设计成快换结构，更换产品时只需松开锁紧螺钉并调用对应程序，即可切换密封圈规格与压装深度。

　　在控制逻辑上，系统通过光纤或光电传感器确认O型圈是否到位、是否重料、是否正确套入工件；若出现缺圈、双圈或压装不到位，设备会自动剔除或报警提示，防止不良品流入下道工序。触摸屏可显示产量计数、节拍时间、故障代码与手动调试界面，方便设备工程师逐轴动作、逐段排查。整体结构将送料、定位、扩张、压装与检测整合在同一台机架内，既减少了工序间搬运，也为后续并入自动连线、增加机器人上下料预留了空间。
