锂电KF机卧式扣盖压合工作站

　　这套卧式扣盖压合工作站面向锂电KF工序的电芯装配段，主要解决方形电池上盖与壳体在合盖前的供料、定位、搬运与压装一致性问题。产线布局时，设备主体落在电芯装配车间的中段工位，上游对接电芯壳体来料线，下游衔接顶盖焊接或后续密封检测工序，适合中小批量方形锂电产线做自动扣盖，也可在PACK前段作为独立压合单元使用。

　　从现场使用逻辑看，上盖并非单件逐次上料，而是集中填入多仓位料仓。料仓一次可容纳四个料位的上盖存量，推料机构从料仓底部将最下层上盖横向切出，避免竖直叠料取件时的卡滞、粘连和双片带出。切出后的上盖进入搬运与扣盖路径，由搬运结构完成姿态保持和位置转移，再对准电芯壳体上方；扣盖结构负责合盖过程中的导向与初定位，卸料结构在压装完成后将工件脱离压头并送出工位，减少人工取放对节拍的干扰。

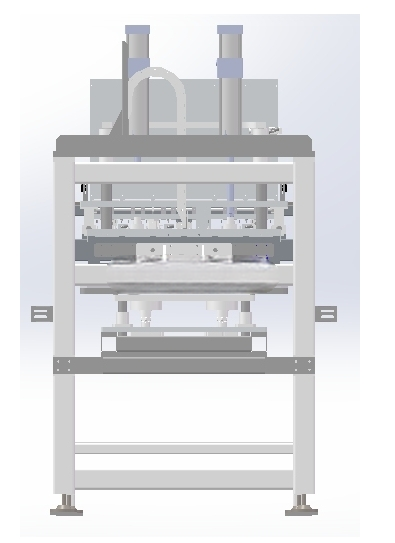

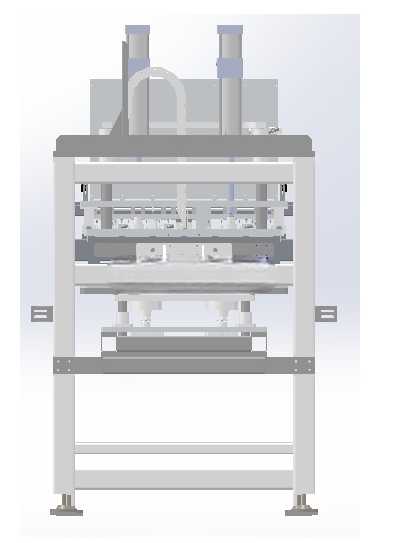

　　压合执行部分采用上方压紧气缸作为主压装动力，压头沿竖直方向作用在上盖与电池壳体结合区域。气缸方案在该类KF机中更适合恒定行程、稳定压力的压入动作，配合机架上的导向件，可以控制压头下行过程中的平行度，避免单侧受力造成上盖偏斜。设备顶部布置两组气缸执行单元，便于在同一工位完成分区压合或预留双工位扩展；压装区域下方设置承托结构，使电池壳体在受压时具备足够刚性支撑。

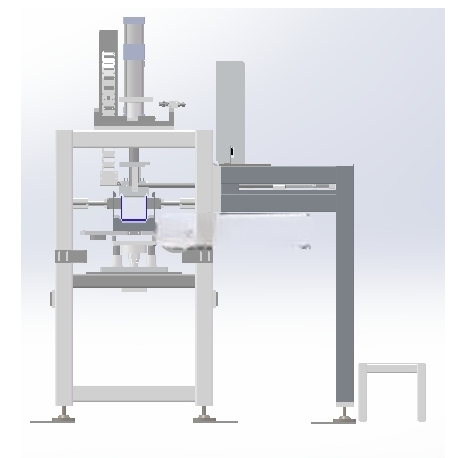

　　结构设计上，整机采用框架式机架，立柱与横梁构成主要承载边界，底部通过可调脚杯与地面调平。机架外侧预留检修空间，料仓、推料、搬运、扣盖、压装各模块按功能分区布置：上部集中安装压装动力，中部布置工件定位与压合通道，前侧或侧部留出料仓补料位置，下部容纳气动元件、安装板和走线空间。这样的分层方式有利于维护人员快速判断卡料点，也便于在三维设计阶段检查气缸行程、夹具开合和工件输送之间的干涉关系。

　　外形与安装边界方面，该设备属于台式框架工作站，占地长度需覆盖料仓区、压装区和出料区，宽度方向要保证两侧防护与维护通道，高度方向则由顶部气缸、压头行程和机架立柱共同决定。落地安装时，脚杯支撑点应落在坚实地坪上，机架水平度需结合压头导向面复核；压装工位周围应保留上盖补料、异常取件和气缸维护空间，设备与前后输送线衔接处要确认工件高度差和定位基准一致。

　　建模时需要重点关注几处工程细节：一是料仓底部推料行程与上盖厚度的匹配，推料片不能同时切入两层工件；二是搬运结构在取放上盖时的避让轨迹，尤其要避开压头和导向柱；三是扣盖导向口需设置导入斜角或浮动定位，使上盖在轻微偏差下仍能顺利进入壳体；四是压紧气缸的压头端面应与承托面平行，压力传递路径尽量短；五是卸料构件不能在压装状态下与工件发生硬摩擦。

　　该工作站把上盖储存、分料、搬运、扣盖、压入和卸料整合在同一机架内，适合锂电装配中对合盖位置、压装方向和自动化节拍有明确要求的场景。对结构设计人员而言，三维模型可直接用于校核机架刚度、机构行程、工件流转路径以及车间布置边界；对设备选型人员而言，可据此评估气缸规格、工位间距、料仓容量和产线对接方式。
