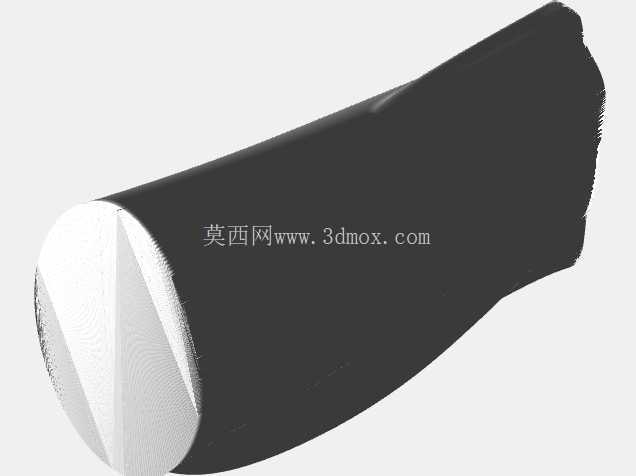

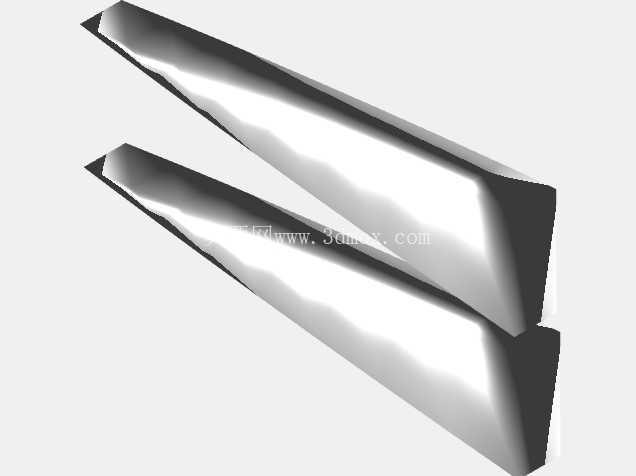

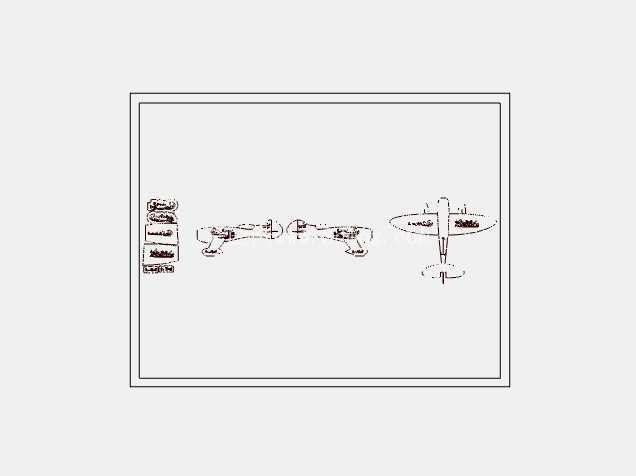

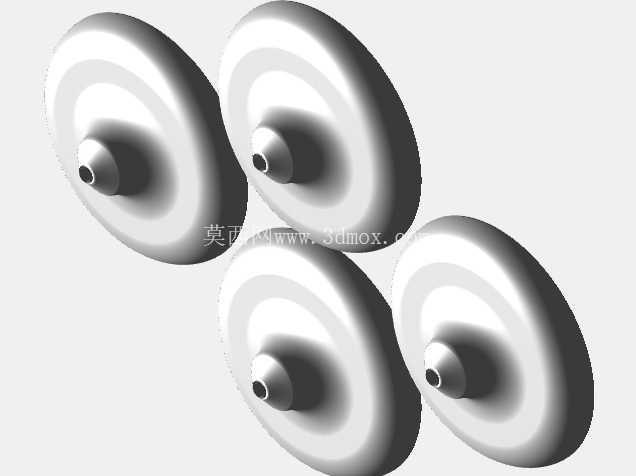

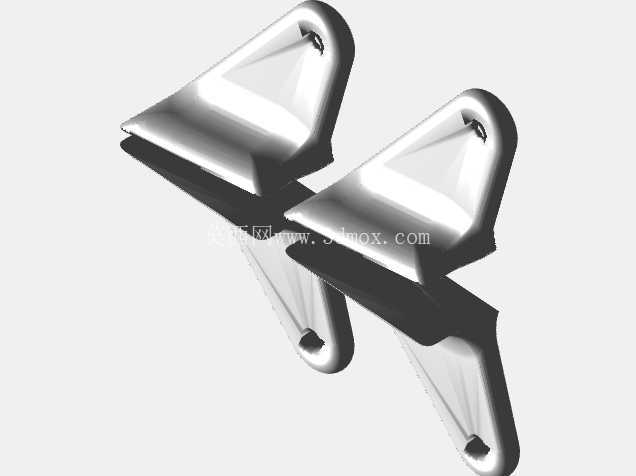

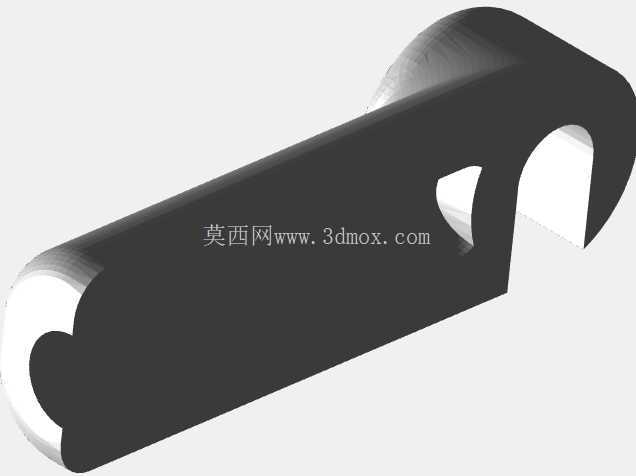

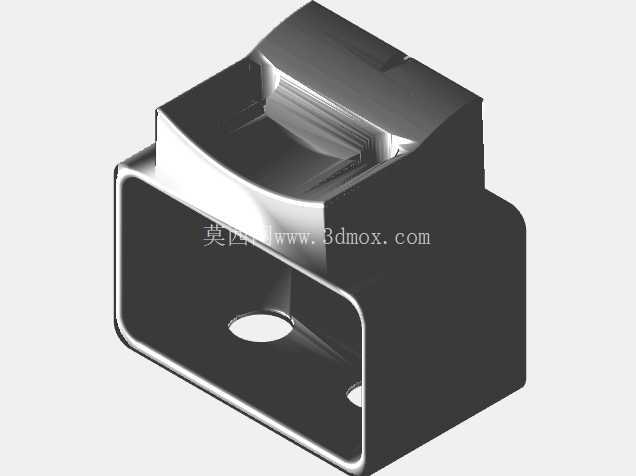

  这套结构围绕小型遥控竞速飞机的机头整流段展开,核心处理的是螺旋桨旋转平面之后、机翼前缘之前的气动过渡区域。真机Gee Bee R3本身属于竞速机布局,短粗机身配合大直径星形发动机,外形特征非常鲜明;缩小到航模尺度后,机头罩不再只是外观件,而是直接影响迎风阻力、发动机散热、桨后气流组织和维护拆装的功能部件。

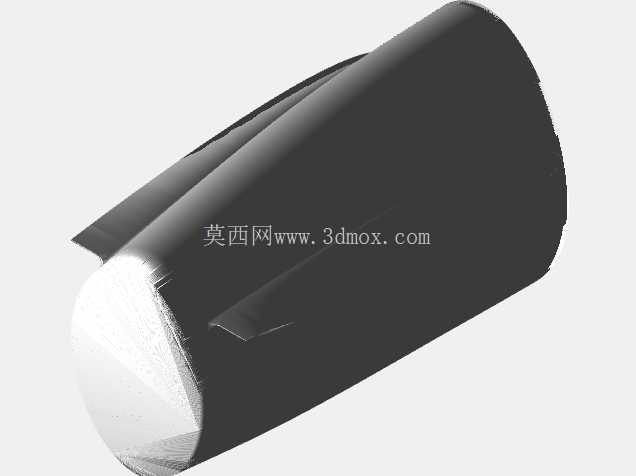

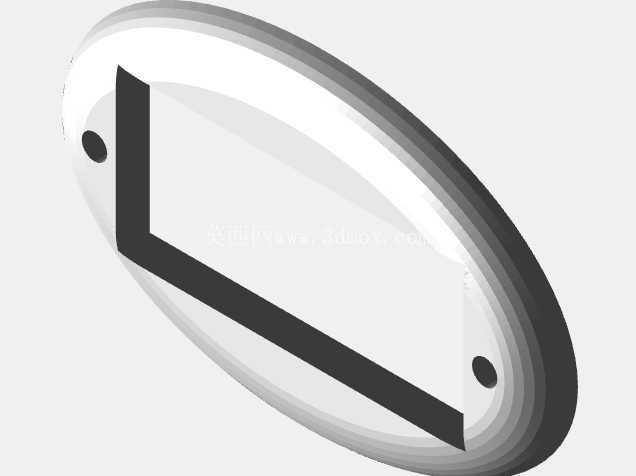

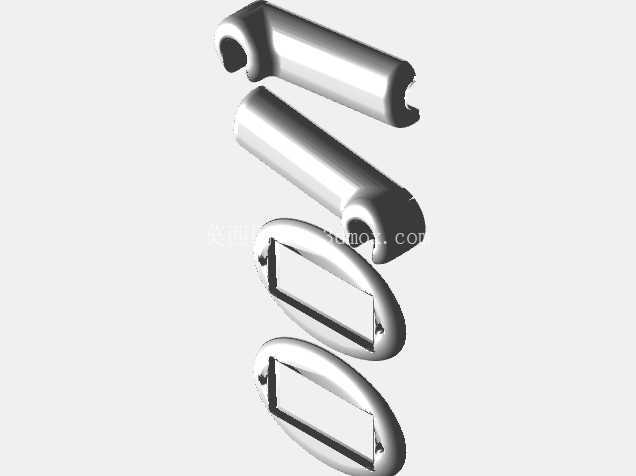

  从使用场景看,这类整流罩主要服务于像真遥控飞机、固定翼航模改装以及3D打印航模试制。飞行时,螺旋桨后的气流会沿机头表面向后流动,如果罩体曲面转折生硬,气流容易在发动机舱侧面产生分离,带来额外阻力和姿态修正负担。模型中将机头外轮廓做成连续的纺锤形过渡,前缘保留较大圆弧,后部向机身方向逐渐收束,使桨后气流能够平顺贴附到机身前段。侧面开设的长圆形开口并非单纯装饰,它对应发动机排气、气缸散热或设备维护区域,能够在不明显破坏外表面连续性的前提下,为内部动力装置留出检修和气流通道。

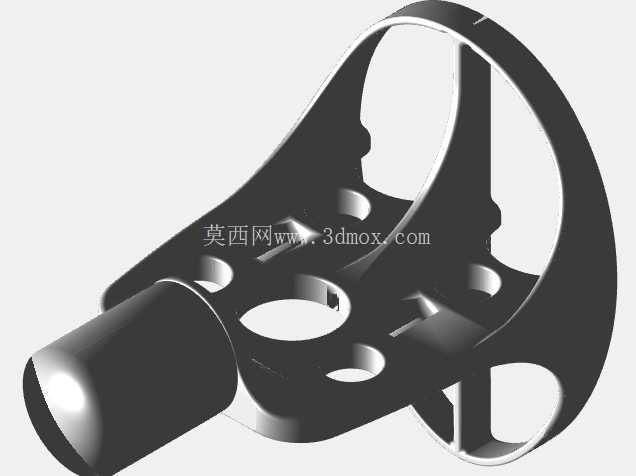

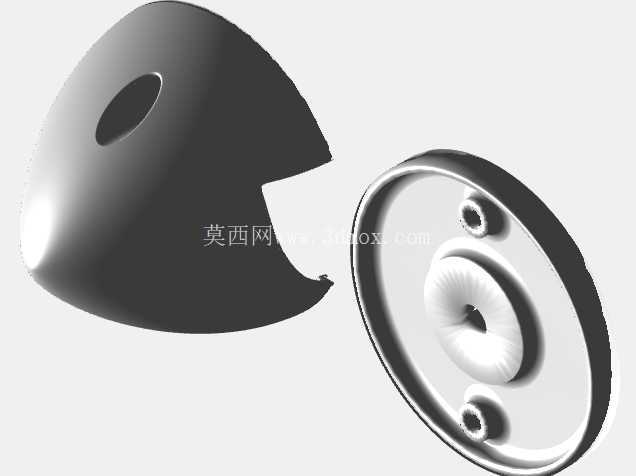

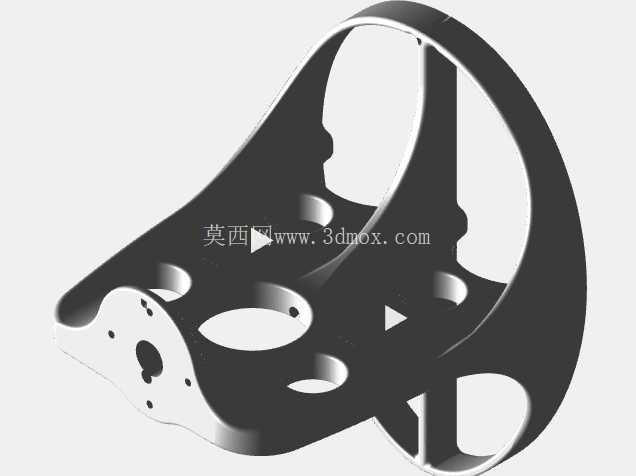

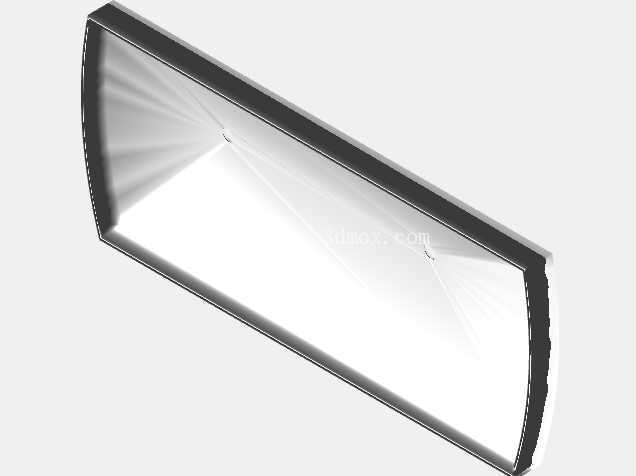

  结构设计上,机头罩采用薄壁壳体思路,外表面承担气动外形,内表面则需要围绕发动机、防火墙和安装座留出包络空间。实际装机时,前部要避让螺旋桨桨毂和桨垫,后部要与机身隔板或防火板形成可靠定位;因此罩体不能只按外观曲面拉伸,还需在内部考虑壁厚、止口、螺钉固定位以及拆装方向。对于打印制造而言,薄壁件最容易出现的问题是刚度不足、层间受力开裂和受热变形,所以在曲率变化大的前缘、开口边缘和后安装边位置,需要通过局部加厚、圆角过渡或增加加强筋来提高稳定性。

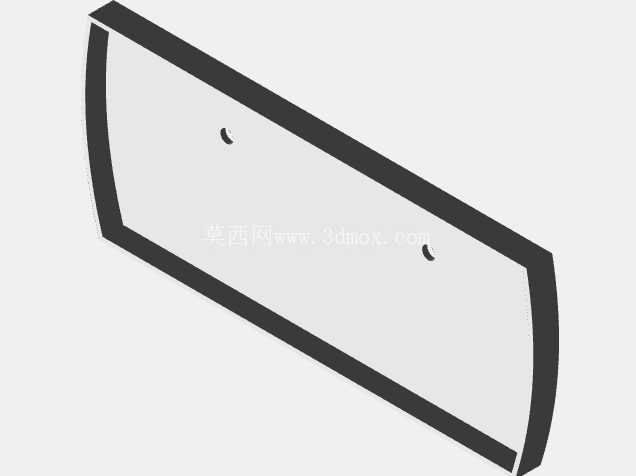

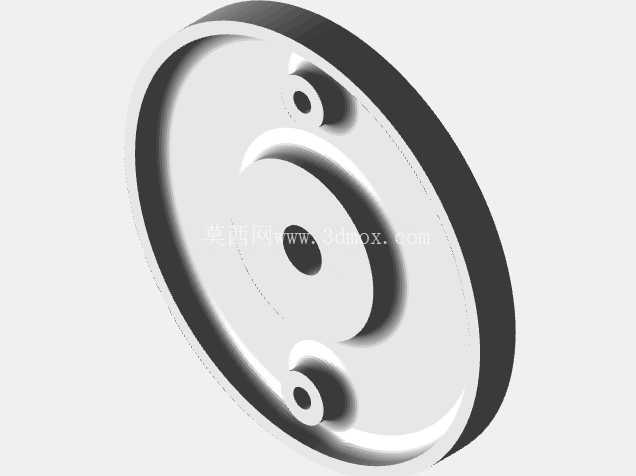

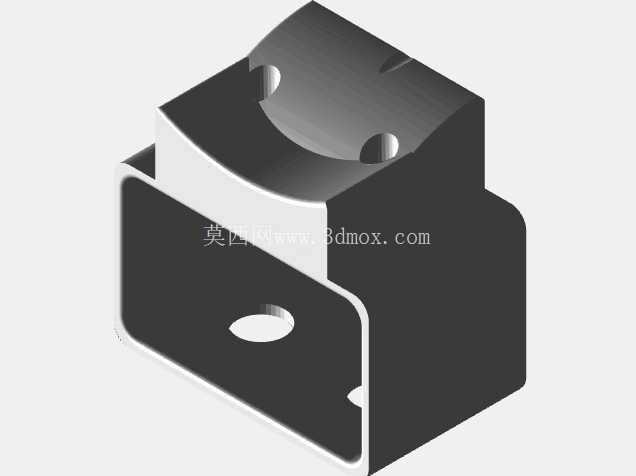

  安装边界是这类零件建模时必须优先校核的部分。机头罩的最大外径由螺旋桨直径、发动机气缸宽度和像真比例共同决定,既不能为了追求纤细外形而压到发动机缸头,也不能盲目放大导致整机迎风面积增加。后端口需要与机身前段截面匹配,若采用螺钉固定,应在防火板上预留对称安装点,并保证罩体装配后中心线与螺旋桨轴线重合。侧向开口的位置要结合发动机排气方向和维护习惯确定,开口下缘不宜过低,否则着陆擦地时容易首先受损;开口边缘也应设置连续圆角,减少打印件在振动环境下的应力集中。

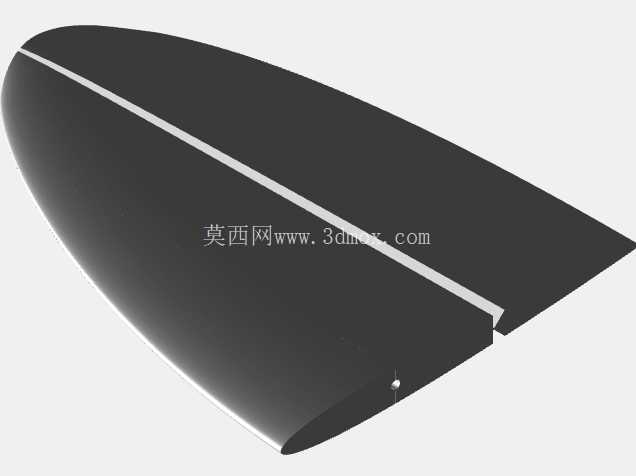

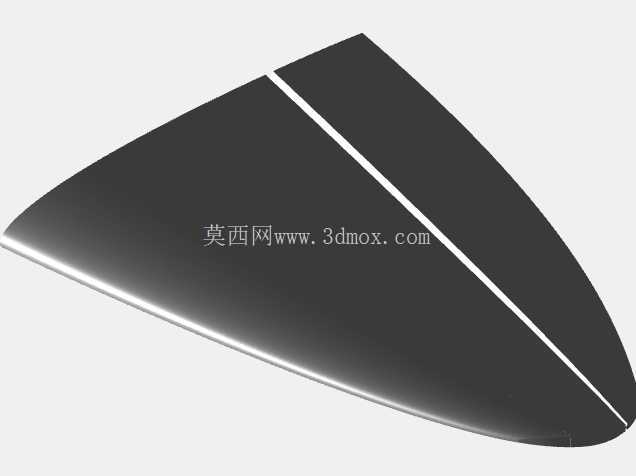

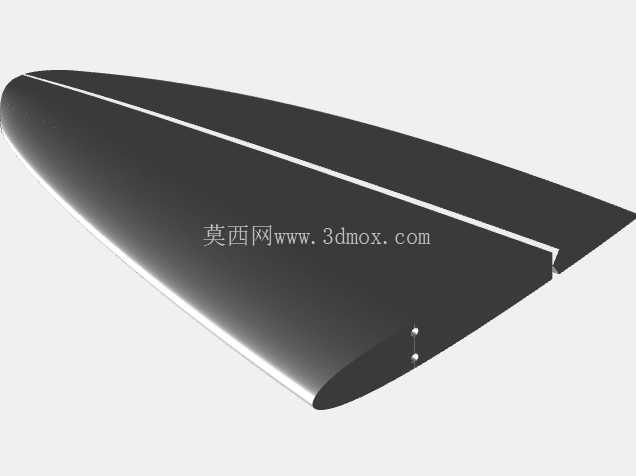

  从飞行功能看,整流罩还承担重心配平和视觉像真的作用。机头段位于全机较前方,罩体材料密度、壁厚和安装长度都会影响整机重心。设计时需要把打印件重量纳入动力舱配平计算,必要时通过调整壁厚、内部镂空或电池位置来平衡。对于像真机玩家,外轮廓的比例感同样关键:Gee Bee系列飞机的识别点在于短胖而饱满的发动机舱,曲面不能简单用圆锥或圆柱替代,需要通过多段截面控制,让前部圆润、中部饱满、后部自然收窄。

  建模流程中,较合理的方式是先确定螺旋桨轴线、防火墙位置和机身最大截面,再由这些基准建立机头罩的骨架曲线。前部以桨毂中心为气动轴线,侧面轮廓按真机比例绘制,随后通过放样形成连续壳体。长圆形侧开口要在壳体完成后切除,并同步检查开口内部与发动机、油管、点火线或电调接线的干涉关系。若用于熔融沉积打印,还需考虑摆放方向:将罩体轴线竖直或倾斜放置,可以减少大跨度支撑对外表面的影响;开口朝下或朝侧面时,支撑去除后留下的痕迹更容易在后处理中打磨。

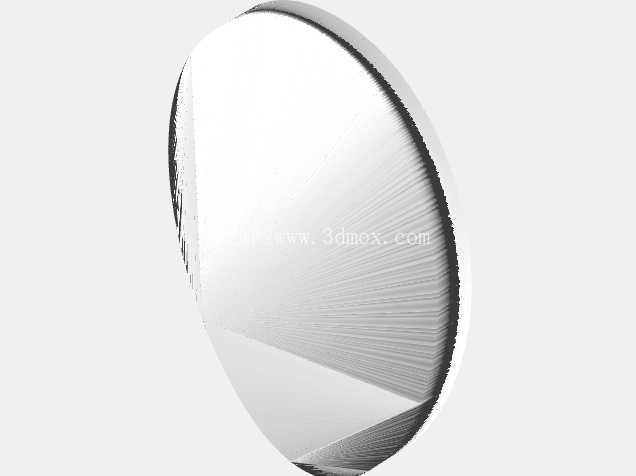

  工程校核方面,重点不在复杂装配,而在气动包络与维护空间的平衡。罩体内壁与发动机之间应保留散热间隙,尤其是油动航模的气缸头和排气管周围,不能让打印件长期贴近高温部件;电动航模则要关注电机、电调的散热风道,避免整流罩把热空气封闭在机头内。后安装边与防火墙之间最好形成平面贴合或浅止口配合,这样既能提高装机同轴度,也能减少飞行振动造成的摩擦异响。

  整体来看,该结构把像真外形、气动减阻、动力舱维护和打印工艺约束合并到同一个壳体零件中。它不是独立展示的摆件,而是航模整机前段的功能蒙皮:外表面决定气流质量和视觉比例,内部空间决定动力系统能否安装,边缘与接口则决定实际使用中的可靠性和拆装效率。对于结构设计人员,完成这类模型时需要同时站在气动、装配和制造三个角度检查,才能让打印出来的机头罩既符合Gee Bee R3的外形特征,又能承受遥控飞机实际飞行中的振动、着陆和维护需求。
