蜗轮蜗杆传动立式轴承支座结构

　　这套立式传动支座结构，常见于小功率交错轴传动工位，承担蜗轮蜗杆副、螺旋齿轮副的轴系定位与载荷承载功能，在轻工输送线、小型进给机构、教学实训台以及非标自动化设备的减速单元里使用较多。现场安装时，底部矩形法兰直接贴合设备安装基板，四个沉孔穿过紧固件完成固定，法兰底面需要保证平面度，避免锁紧后壳体出现微量变形，影响两端孔系的同轴度。

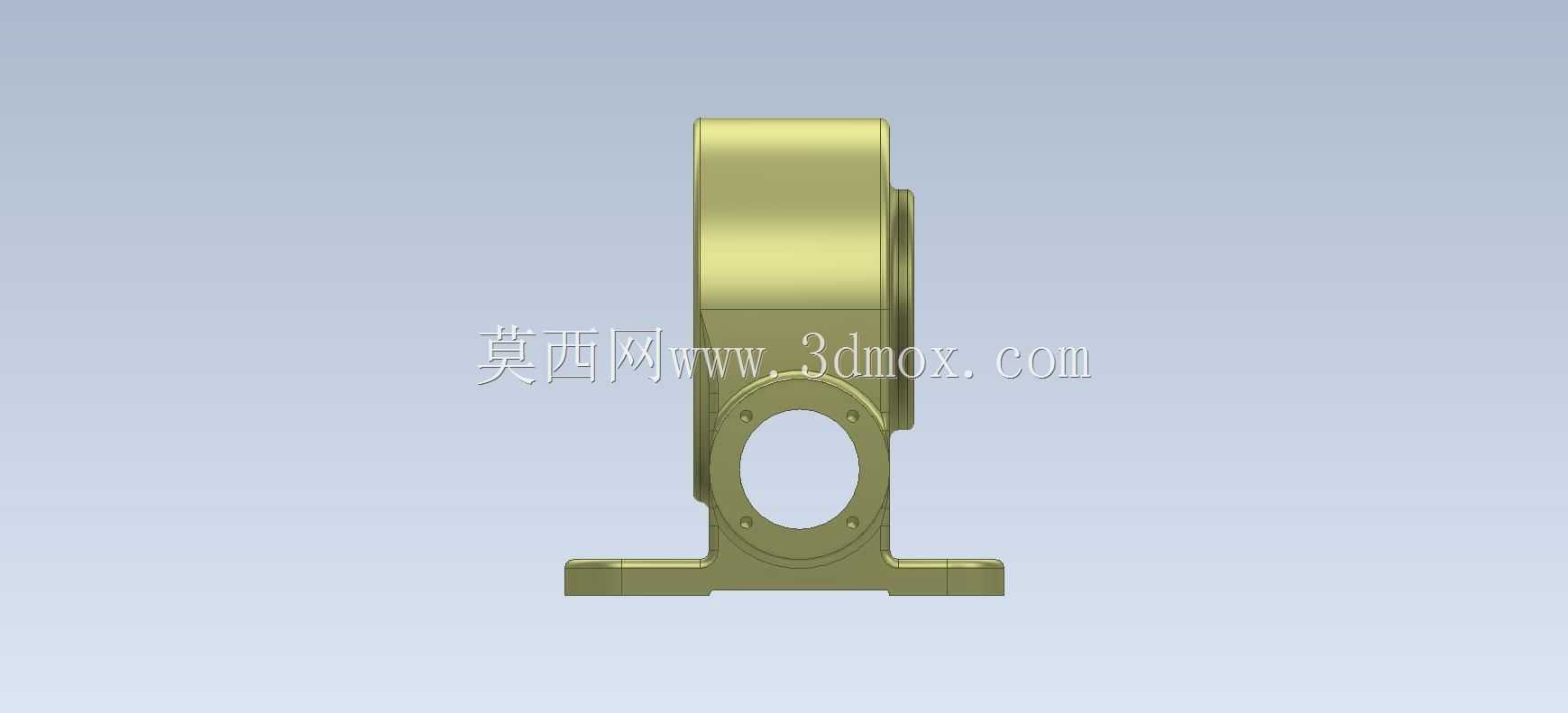

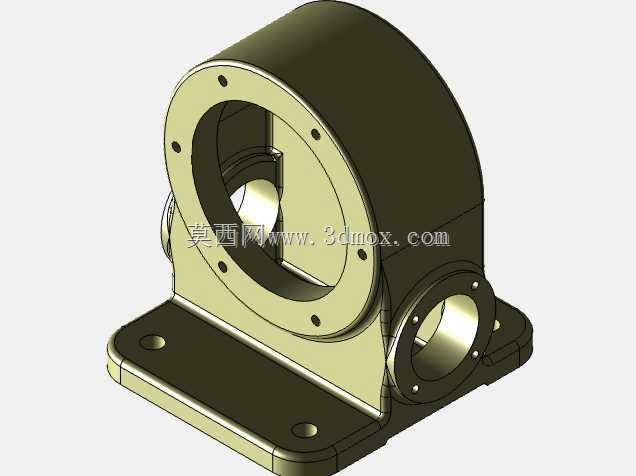

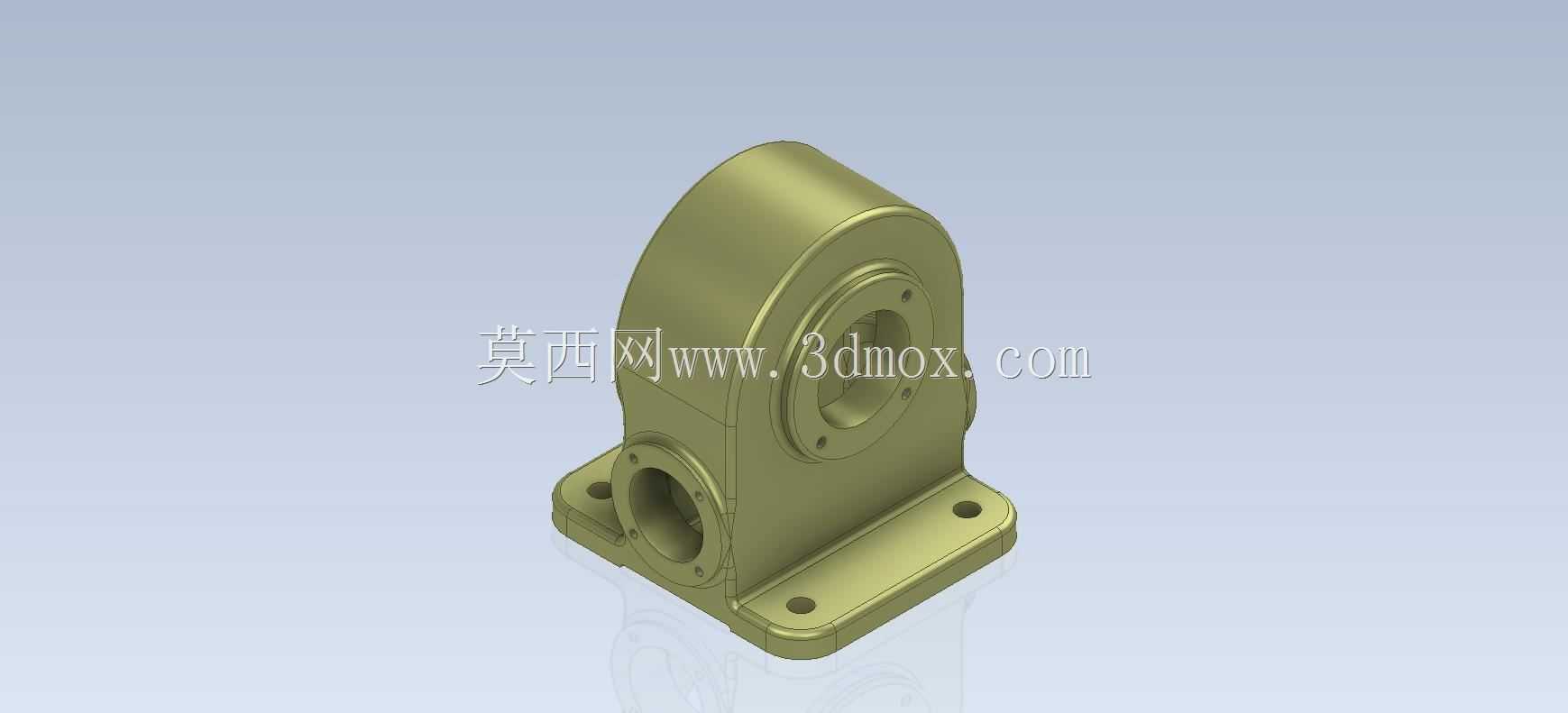

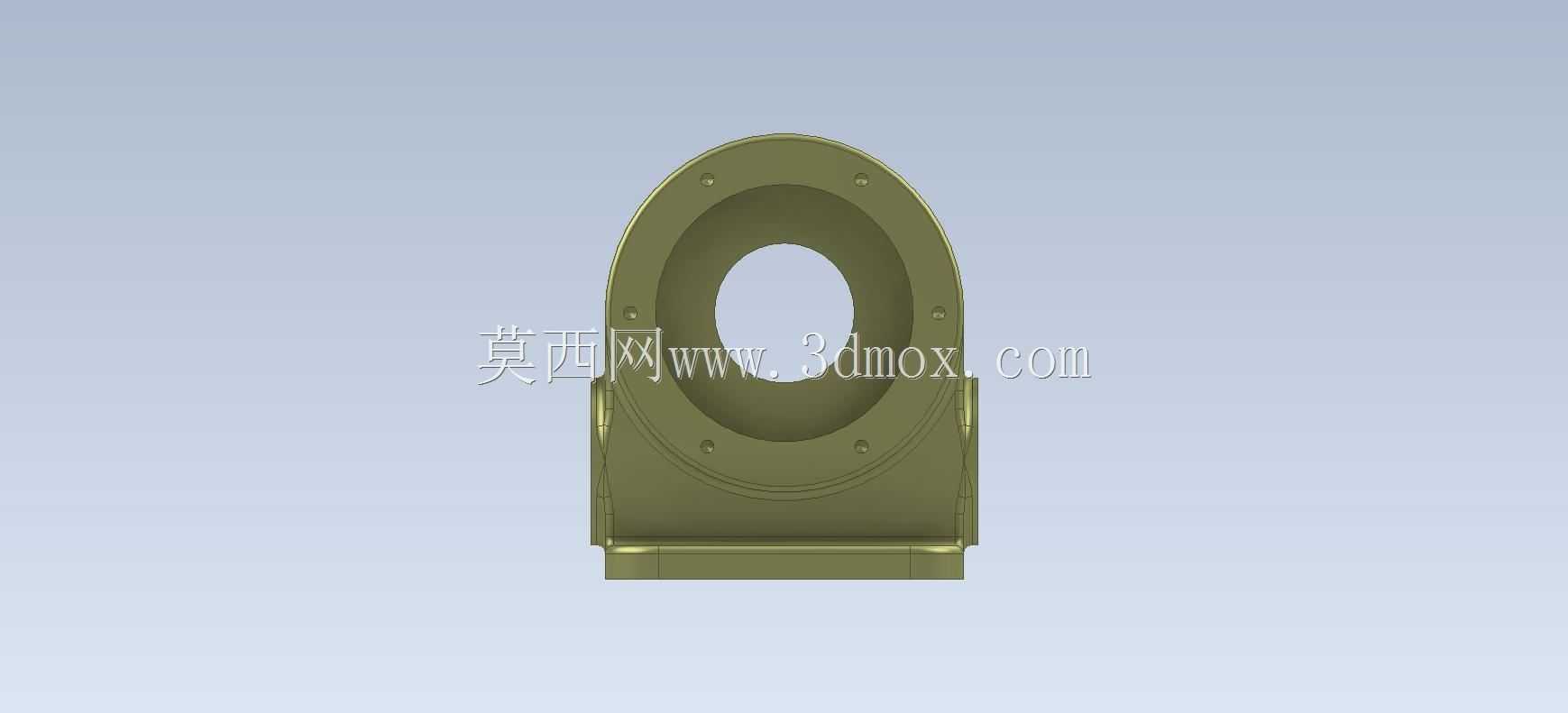

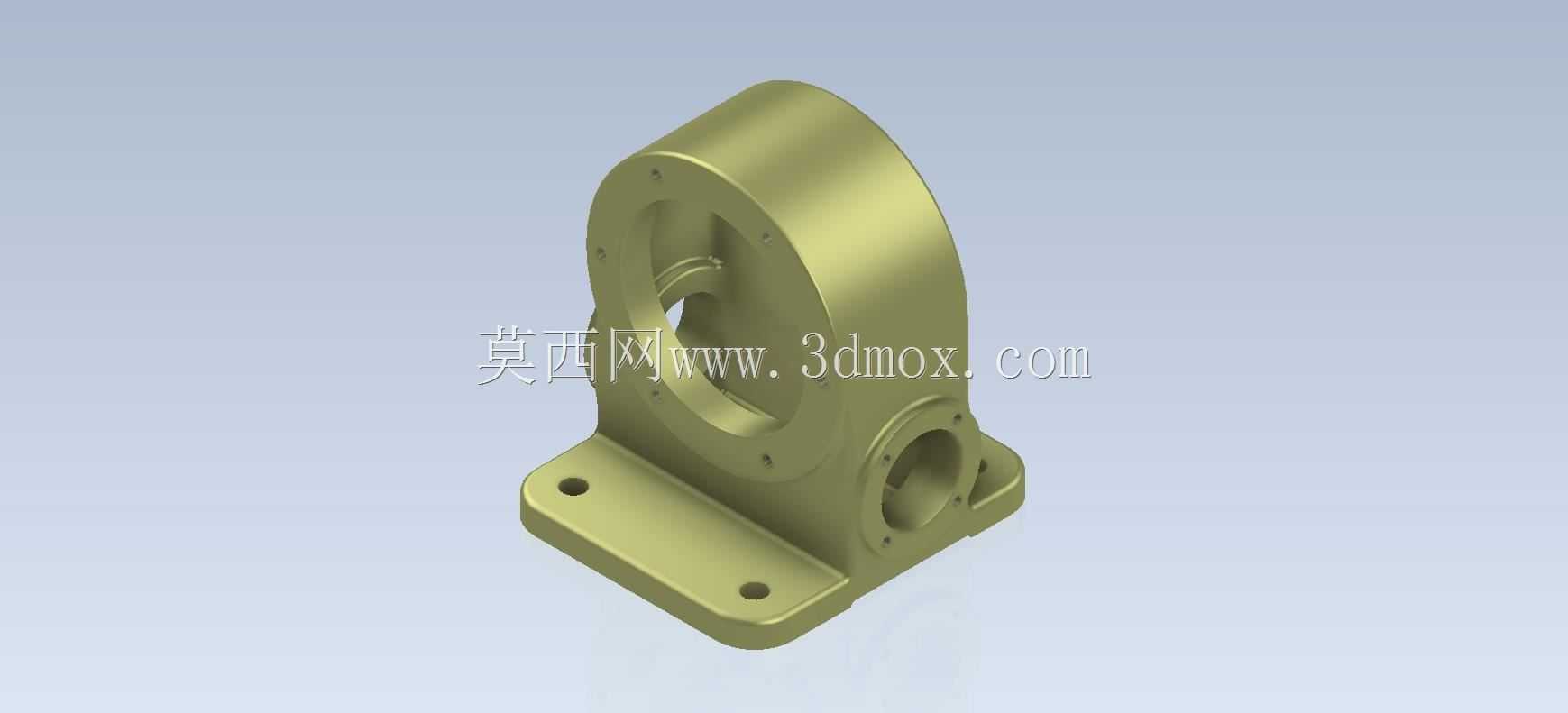

　　从结构布局看，主体采用立式弯臂壳体形式，下部是带安装孔的方形底座，上部围成容纳传动件的腔室。壳体一侧设置大尺寸圆形开口，便于蜗轮、轴承、挡圈和轴段从侧向装入，装配后可通过端盖封闭；另一侧保留同轴的轴承孔，用于支撑输入或输出轴颈。孔位周围均匀布置螺纹孔，用来固定端盖、调整垫片或密封压盖，维修拆检时不需要整体拆卸支座，只需松开端盖螺钉即可抽出轴系组件。

　　设计这类支座时，首先要确定轴系中心高。中心高直接决定传动轴与配套电机、联轴器或执行机构的对中关系，一旦底座厚度、弯臂高度或孔中心位置出现偏差，现场会出现皮带跑偏、联轴器别劲、轴承温升偏高等问题。上部圆弧外壁并非单纯造型，而是围绕内部大齿轮节圆和轴承外径留出均匀壁厚，既控制铸件重量，又保证孔周有足够的刚性支撑。壁厚过渡处采用圆角衔接，可减少铸造或打印成型时的应力集中，也能避免螺栓紧固时局部开裂。

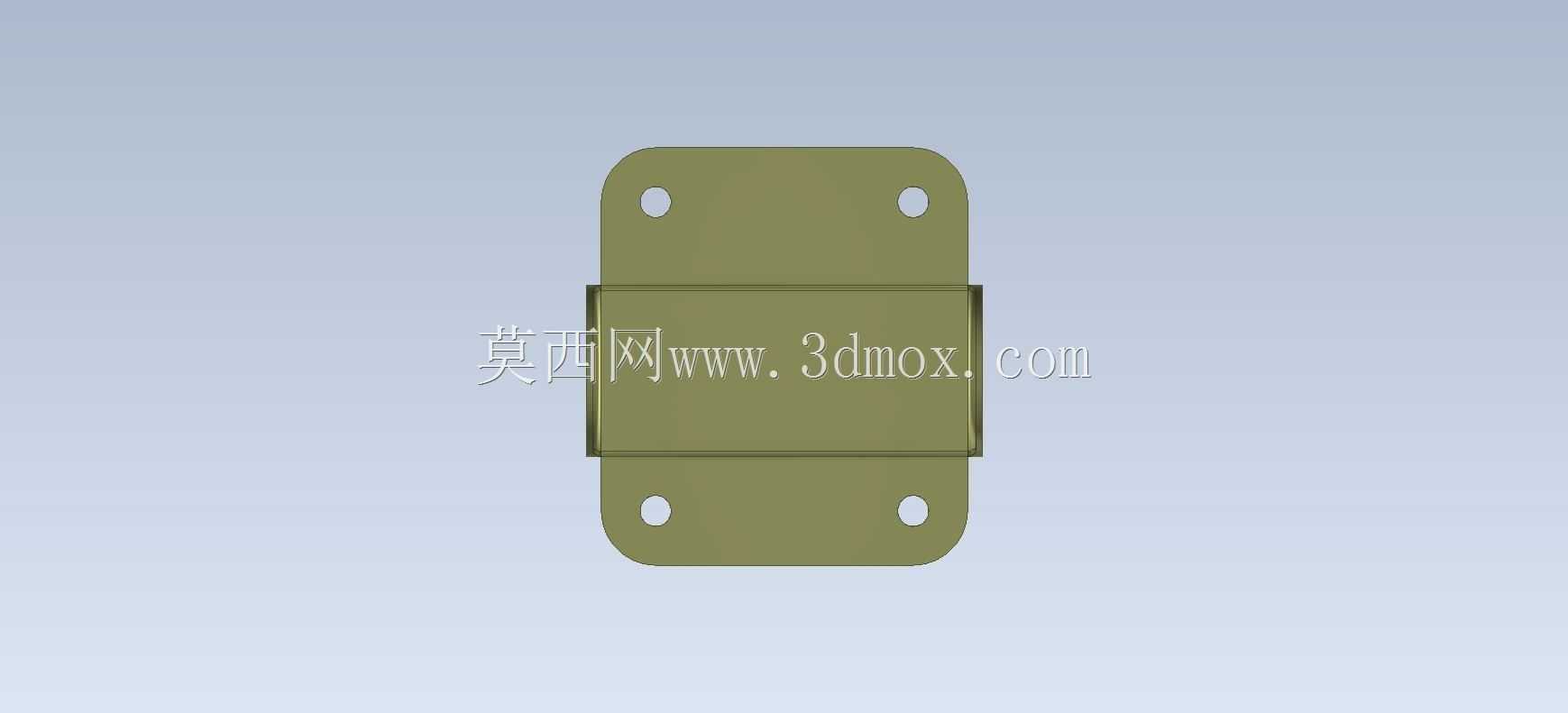

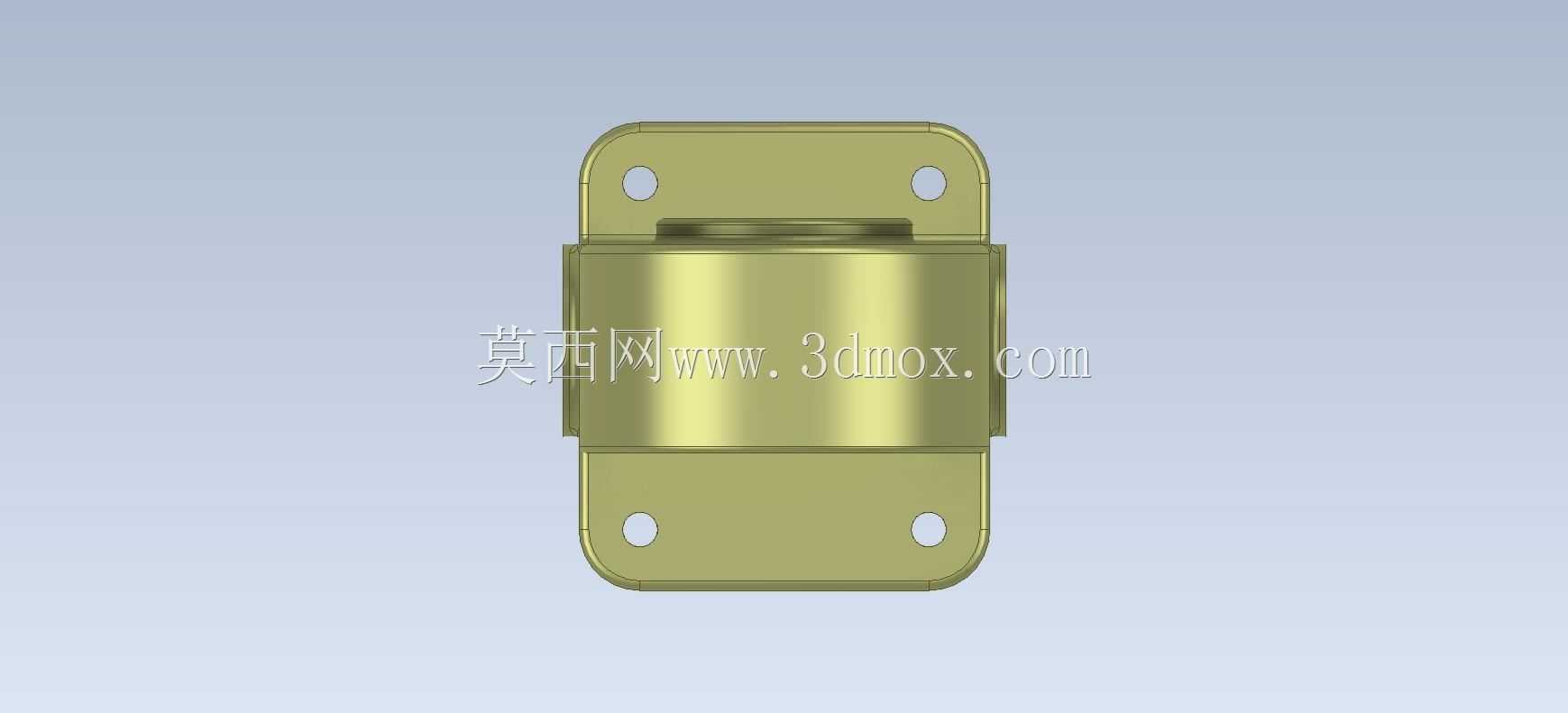

　　底座上的四个沉孔分布在四角区域，孔边到外壁保留足够距离，锁紧时压力可以均匀传递到整个支撑面。底座与立臂交接处做了加厚筋区，这是整个零件受力最复杂的位置：传动啮合产生的径向力、轴向力会通过轴承传递到孔壁，再沿弯臂向下传至安装面；若交接区域单薄，长期正反转后容易出现孔系歪斜，表现为齿面接触斑痕偏载、噪声增大。实际建模时，这一区域通常不追求轻薄，而是优先保证截面连续和支撑刚度。

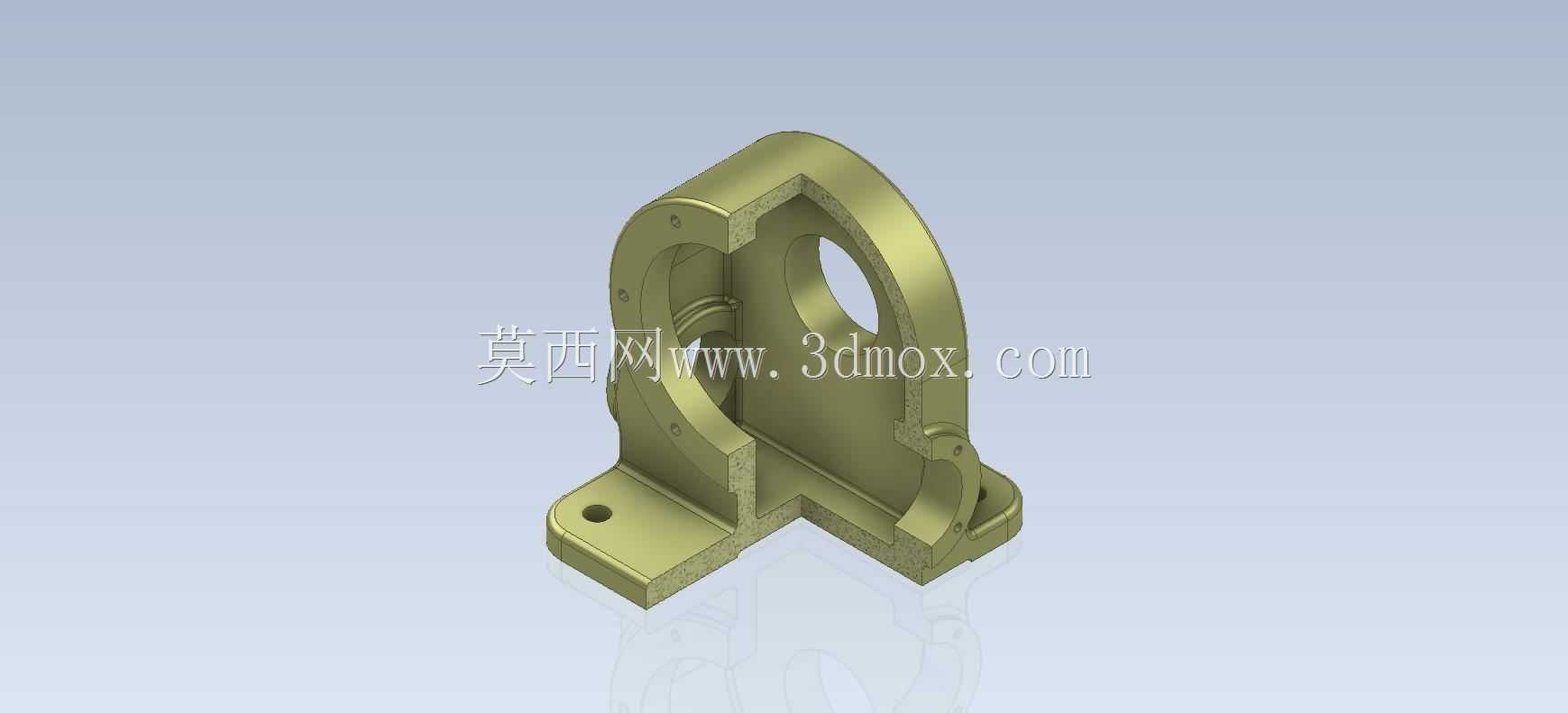

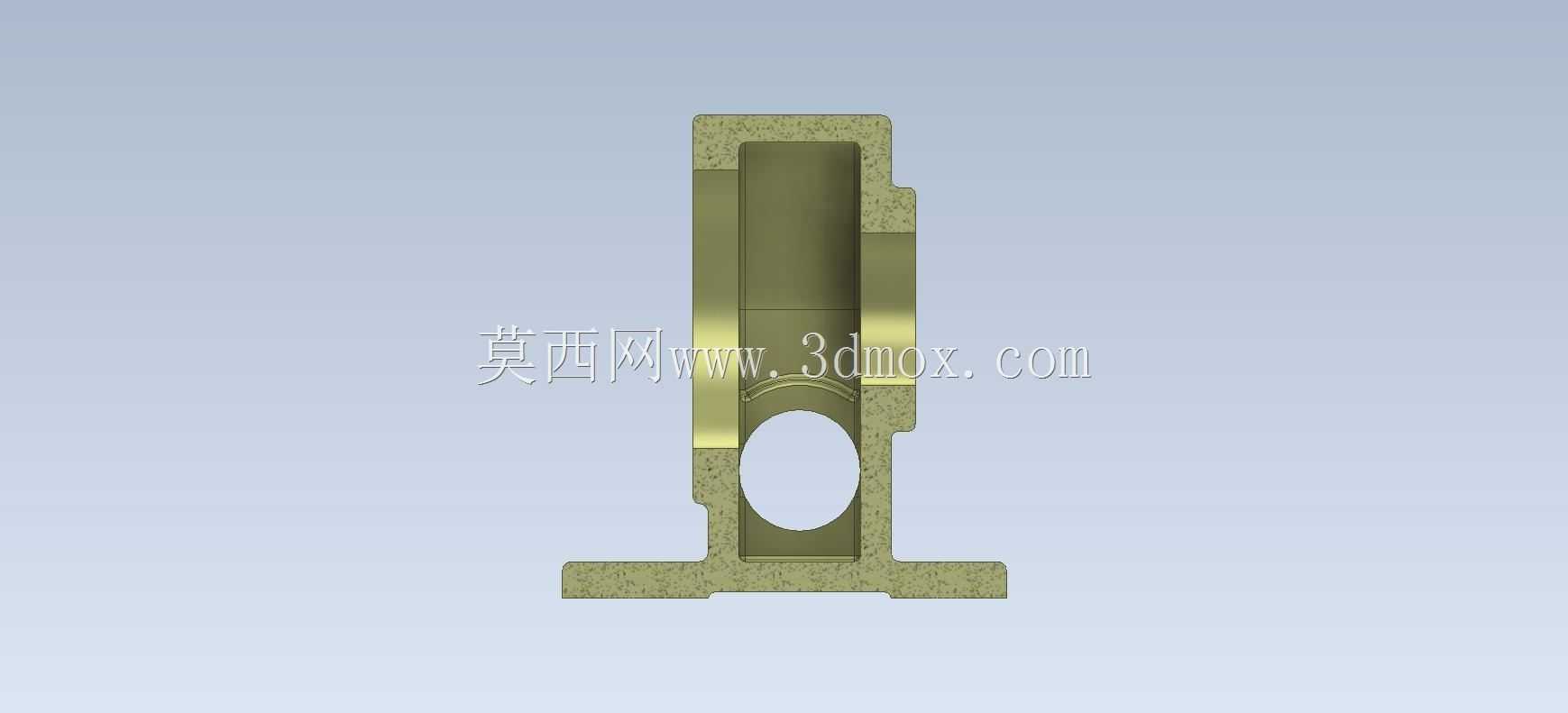

　　腔体内壁需要为蜗轮外径、齿顶圆和旋转间隙预留空间，避免运转时齿面与壳壁刮擦。侧壁小孔系与大开孔构成垂直或交错的轴系布置，适合蜗杆轴与蜗轮轴空间交错的传动形式。轴承孔端面要预留端盖贴合面，端盖与轴承外圈之间可通过垫片调整游隙；若采用含油轴承或滚动轴承，孔的公差带、倒角和台阶深度都要按所选轴承尺寸匹配，台阶过小无法轴向定位，台阶过大又会压迫轴承外圈造成卡滞。

　　从安装边界看，底座外形决定了设备基板上的最小占用区域，四角孔位决定紧固件分布；上部圆弧轮廓的最高点决定上方护罩或机架横梁的净空，侧向伸出的轴孔中心决定手轮、联轴器或电机连接尺寸。布置整机三维布局时，不能只测量底座长宽，还要校核轴端伸出长度、端盖厚度、紧固件装拆空间以及蜗轮检修时的侧向抽拉距离。若支座靠近墙板或护板，端盖螺钉外侧应留出扳手回转空间，否则后期维护只能拆卸周边部件。

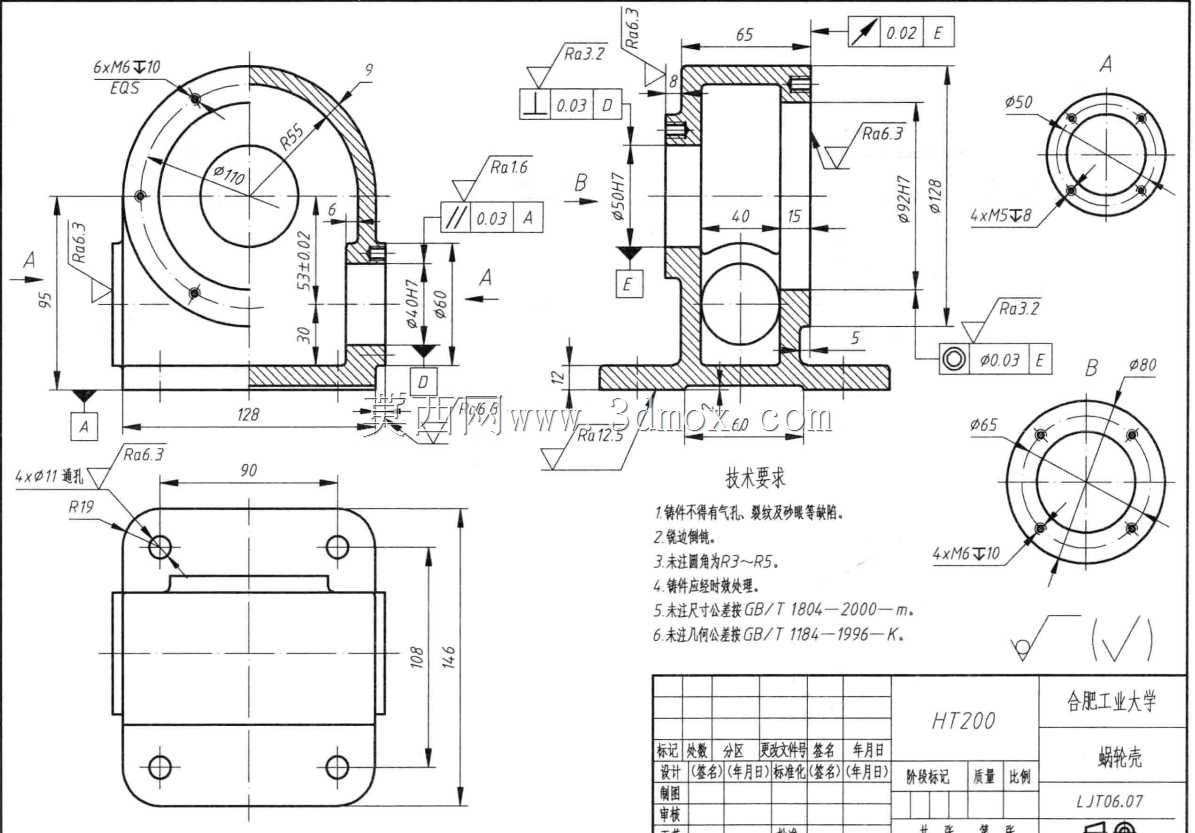

　　建模过程中，底座、立臂和孔系宜采用一体化实体思路处理，先按传动轴中心建立骨架线，再由轴承外径、齿轮外圆和安装面反推壳壁。大开口轮廓与轴承孔应保持同心，端盖螺纹孔采用圆周阵列，孔数和节圆直径结合端盖受力选取。底座沉孔需要同时表达螺栓穿过间隙和头部沉座，避免现场装配时螺栓头凸出支撑面。圆角、拔模斜度和壁厚均匀性要结合加工方式考虑：铸件需要拔模和工艺圆角，焊接件则可拆分为底板、侧板和筒节，数控加工件需关注装夹基准与一次镗孔可行性。

　　功能上，该支座并不只是一个外形支架，而是轴系定位、齿轮啮合、密封防护和载荷传递的基础件。它把内部传动件封闭在相对稳定的腔体内，使轴承孔位置不受外部钣金件误差影响；同时通过刚性底座把啮合力传递到机架，减少轴系挠曲。对于教学或基础设计练习，这类零件能集中训练草图约束、孔系阵列、壁厚控制、筋板过渡、装配干涉检查和工程图尺寸标注，尤其适合理解交错轴传动中中心距、中心高、轴承位和安装基准之间的关系。

　　实际选型改型时，可在保持底座安装孔不变的情况下调整上部孔系中心高，以适配不同减速比或齿轮直径；也可在侧壁增加油位孔、回油槽或观察窗，用于润滑维护。若设备振动较大，应复核底座厚度和螺栓规格，并在支撑面增加定位销孔，使支座承受剪切载荷，而不是完全依靠摩擦力定位。通过这些结构细节，支座才能在长期运转中保持齿轮啮合间隙稳定、轴承温升可控，并降低整机后期维护频率。
