双气缸驱动精密气动薄板剪切工装

　　在精密钣金小批量加工、柔性面料复合裁切以及实验室薄板试样制备场景中，常规大型液压剪板机往往存在占地大、调试周期长、小行程裁切响应慢的问题，这款双气缸驱动的气动剪切工装正是针对0.5mm以下薄材快速裁切需求开发的轻量化执行单元。整套机构没有采用复杂的液压动力回路，而是以洁净压缩空气作为动力源，在电子装配车间、小型钣金工坊、包装材料裁切工位都可以直接接入厂区现有气源快速投用，不需要额外配置液压站、冷却回路，日常维护仅需定期检查气源三联件的油水分离状态与气缸密封件磨损情况，运维门槛远低于同裁切力等级的液压裁切设备。

　　从实际裁切工况来看，该设备的适配加工边界非常明确：可稳定裁切厚度0.2mm以内的纯铝板、0.1mm以内的低碳薄钢板，以及厚度0.5mm以内的工业织物、柔性复合膜材料，裁切全程动作响应时间控制在百毫秒级，单工位连续作业节拍可以满足中小批量产线的下料需求。动力输出端选用两台大缸径紧凑型气缸并行布置，额定工作气压下总输出裁切力可以突破1500N，这个力值冗余是经过反复校核的：薄钢板剪切过程中刃口接触瞬间会出现短时载荷峰值，双缸同步输出的力值预留了30%以上的安全余量，不会出现薄钢皮裁切到一半卡滞、刃口压弯材料的问题。

　　结构设计上最核心的考量是消除气缸侧向载荷对运动精度的损耗。常规简易气动压剪设备直接将气缸活塞杆与上刀座刚性连接，气缸杆长期承受径向偏载后很容易出现密封件过早磨损、活塞杆爬行卡顿的问题，这套机构在动力输出端和滑动刀座之间增加了自对准浮动接头，气缸输出的推力完全沿轴向传递，刀座的横向导向全部由两侧的高精度直线导轨副承担，从根源上避免了活塞杆受径向力的情况，导轨副的预压等级选用普通级即可满足裁切直线度要求，不需要选用过高精度的导轨来推高制造成本。刀座的上下行程两端都配置了油压缓冲限位块，上刀架回程和下切到位时不会出现刚性撞击，既降低了车间作业的冲击噪音，也避免长期冲击导致的紧固螺栓松动、刃口崩边问题。

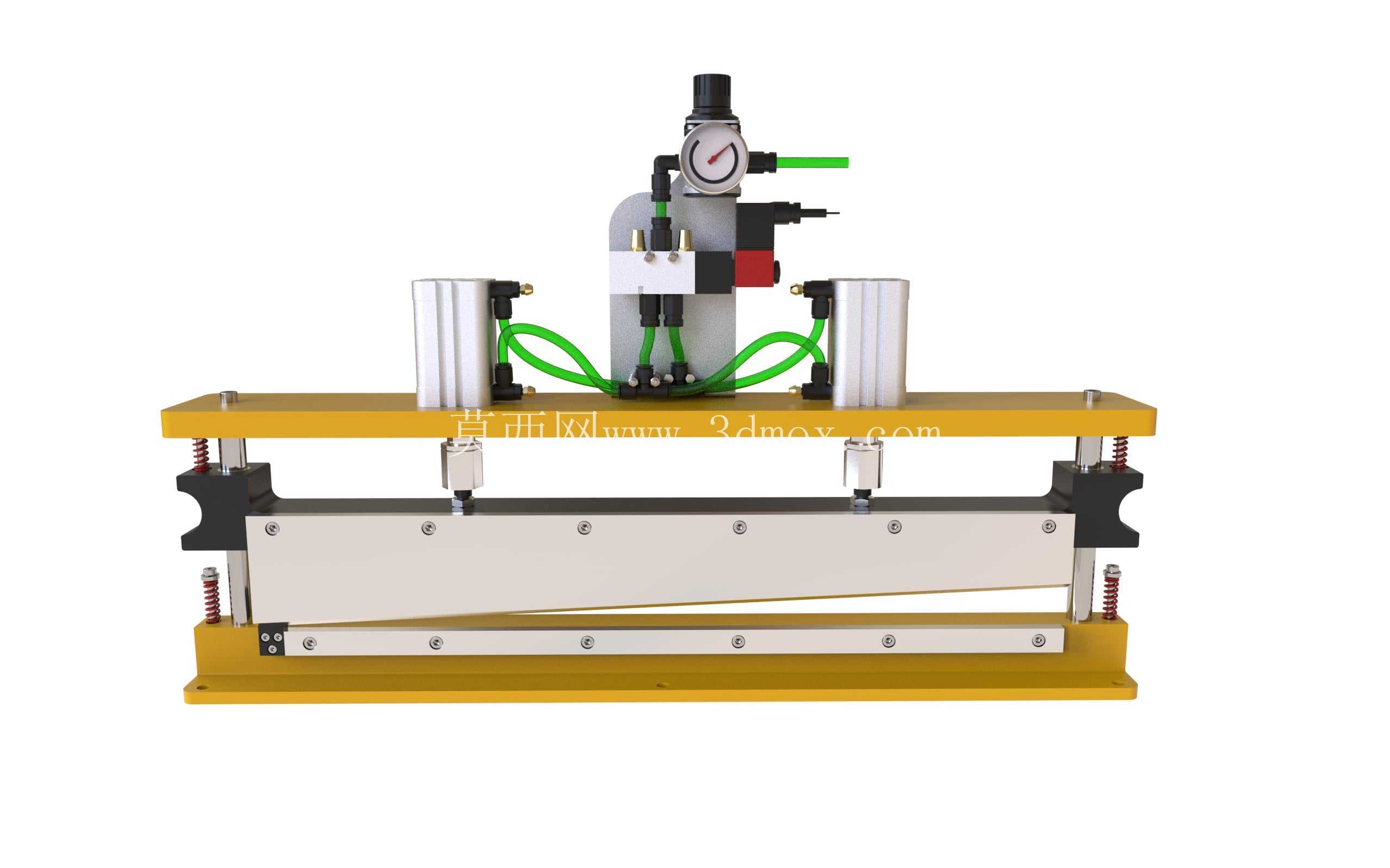

　　裁切刃口部分的设计直接决定了断面质量，上下刀采用50HRC硬度的合金工具钢整体磨削加工，动刀与定刀之间的剪切间隙控制在0.02mm到0.05mm区间，针对不同厚度的裁切材料可以通过刀座侧面的微调螺钉快速调整间隙：裁切0.1mm薄钢板时把间隙调到偏小值，避免材料被拉扯产生毛边；裁切柔性织物时适当放大间隙，可以保证面料切断后不会出现纤维粘连。动刀整体做出2.5度的斜剪角度，裁切过程中刃口从板材一侧逐步切入另一侧，而不是整幅刃口同时接触材料，这种斜刃设计可以把最大裁切力降低近40%，不需要选用更大缸径的气缸就能满足全幅宽裁切需求，同时斜刃渐进裁切的方式也能避免薄铝板受力整体翘曲变形，裁切后的工件平面度可以直接满足后续折弯、粘接工序的基准要求。

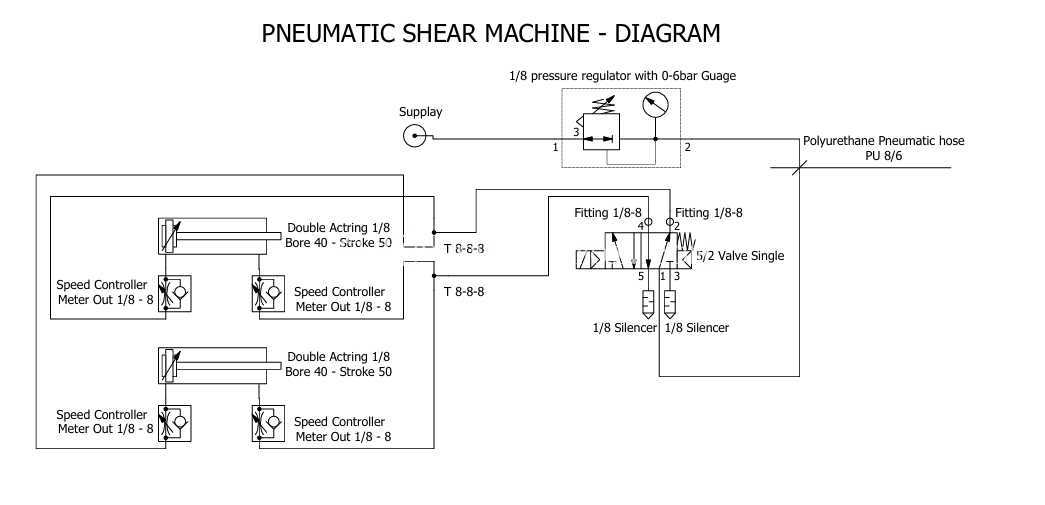

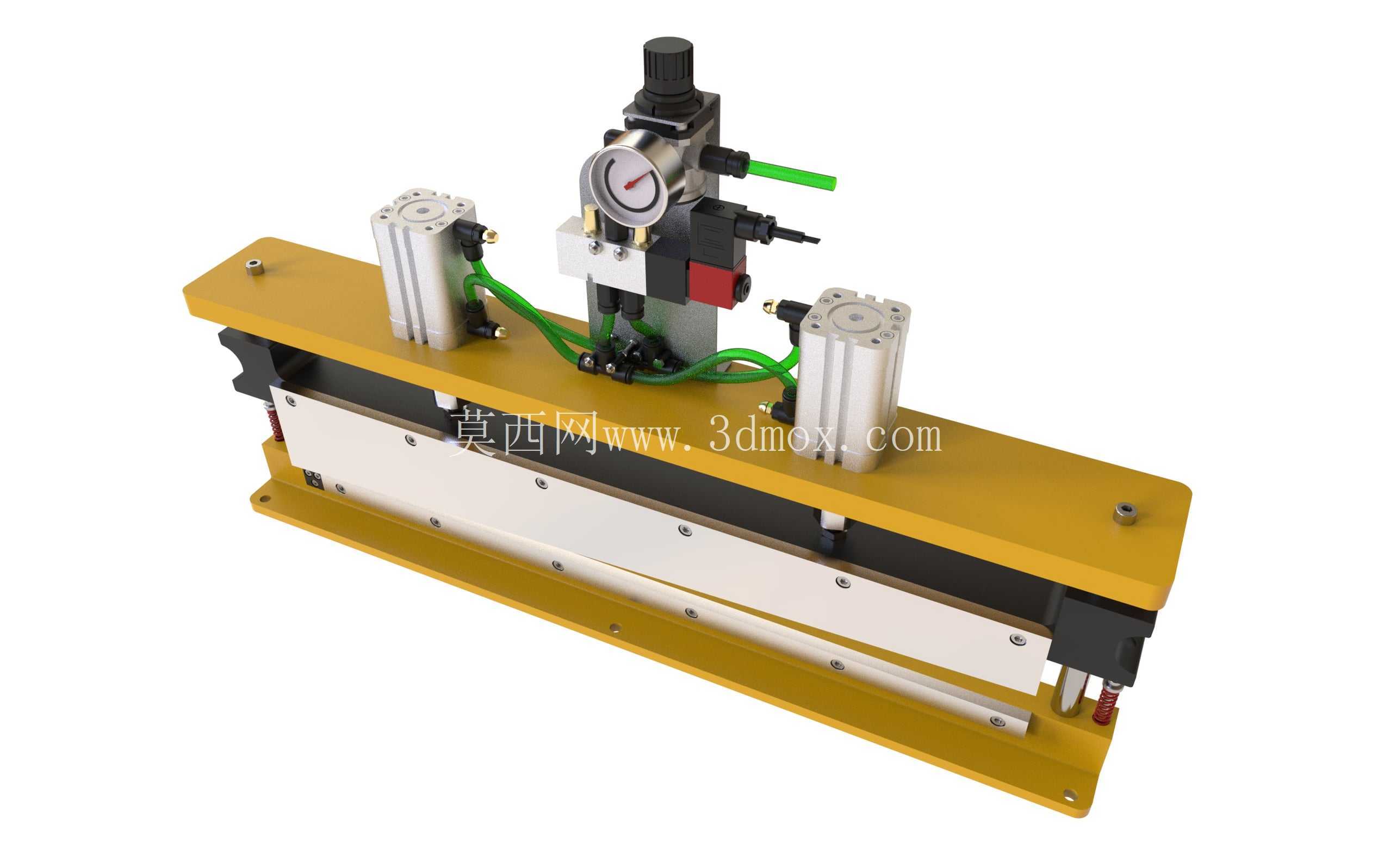

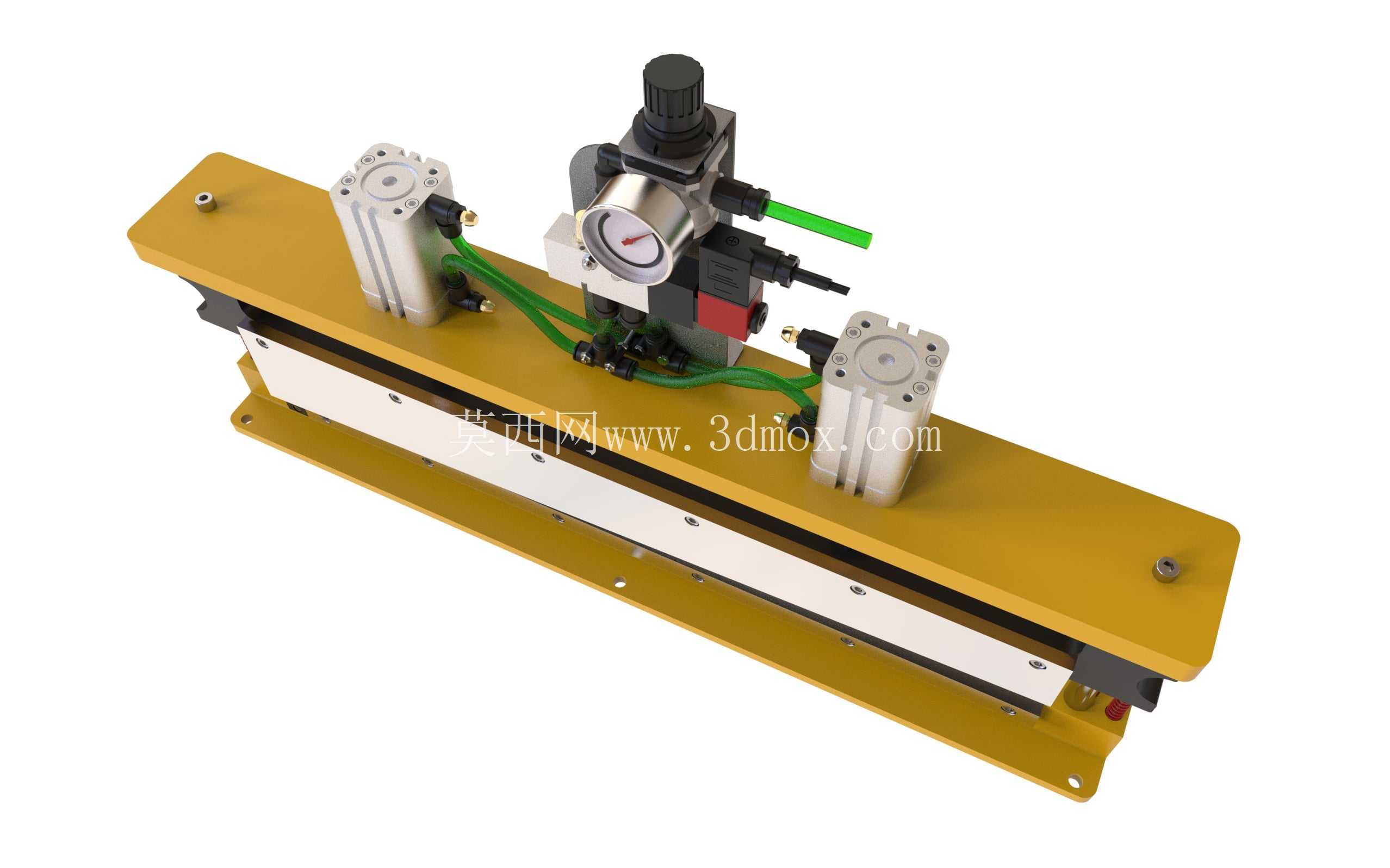

　　整机的安装边界做了扁平化处理，底部是一体式焊接钢结构底座，底座台面预留了多组T型安装槽，既可以直接通过地脚螺栓固定在独立工作台上作为 standalone 裁切工位使用，也可以拆掉底部支脚，把整个剪切模组通过法兰孔集成到自动化送料生产线的末端，配合前方的伺服送料辊道实现定长自动裁切。整机宽度方向适配常规600mm幅宽以内的薄材送料，高度方向压缩到了700mm以内，上方的气动控制元件全部集成在刀架顶部的安装阀岛上：气源处理三联件、电磁阀、调压表、节流阀全部紧凑布置，不需要外接分散的气动管路，设备接入厂区气源后只需要接通行程触发信号就可以自动完成裁切循环，气管采用耐弯折的绿色PU管，走线全部沿机架型材凹槽布置，不会在送料路径上形成干涉。

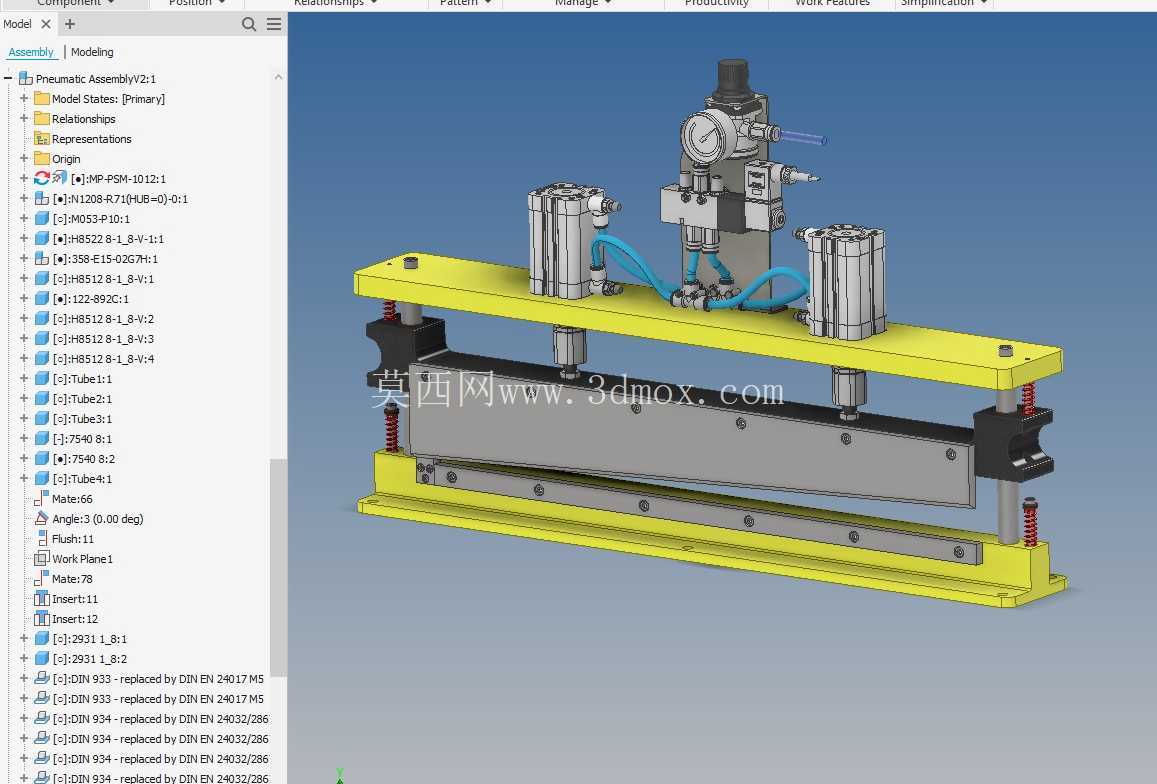

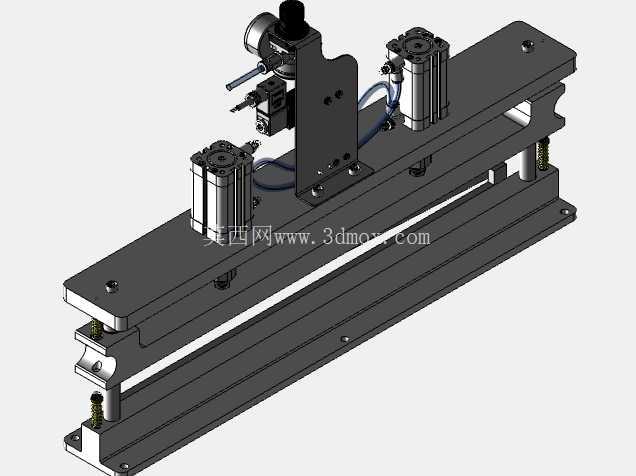

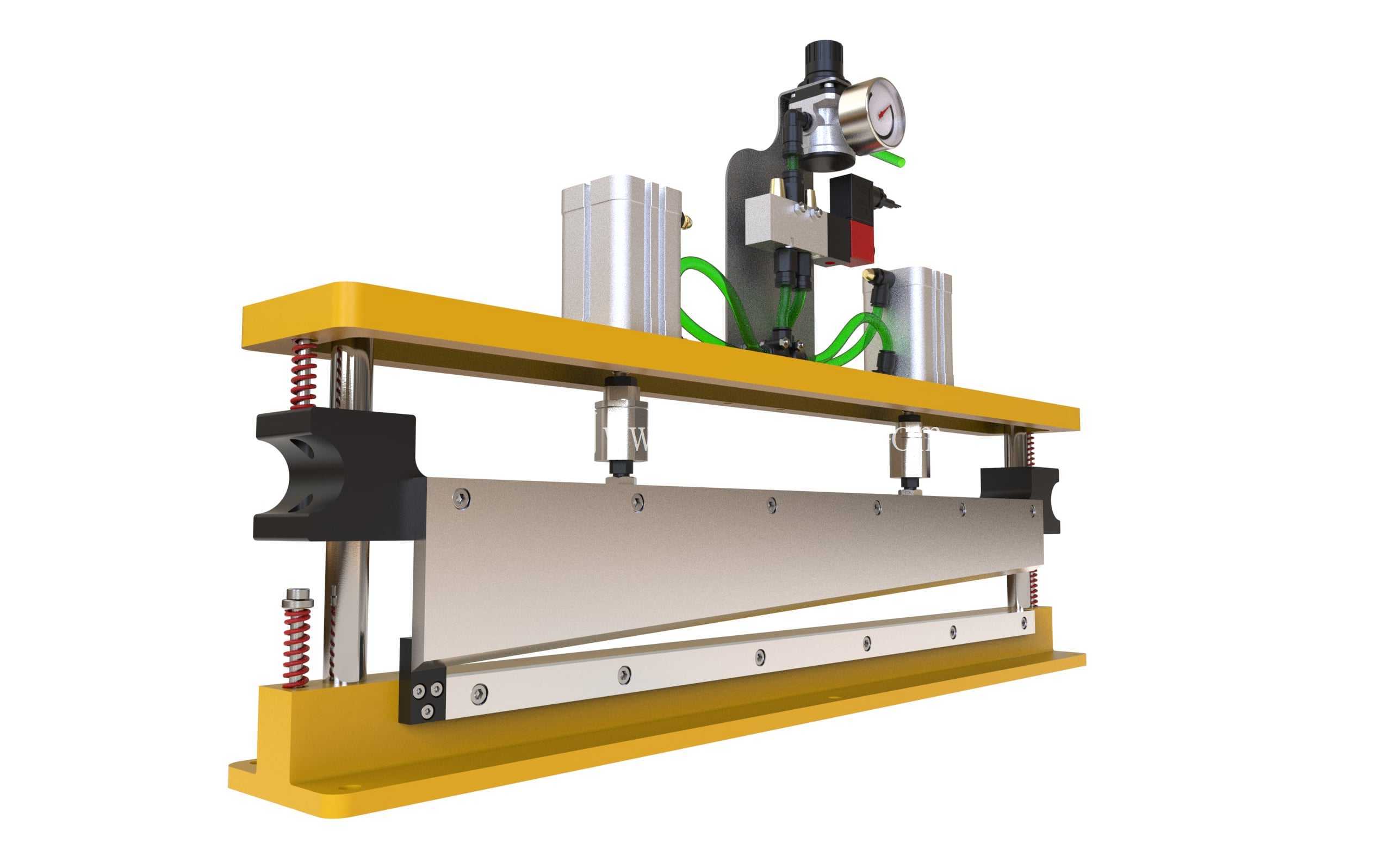

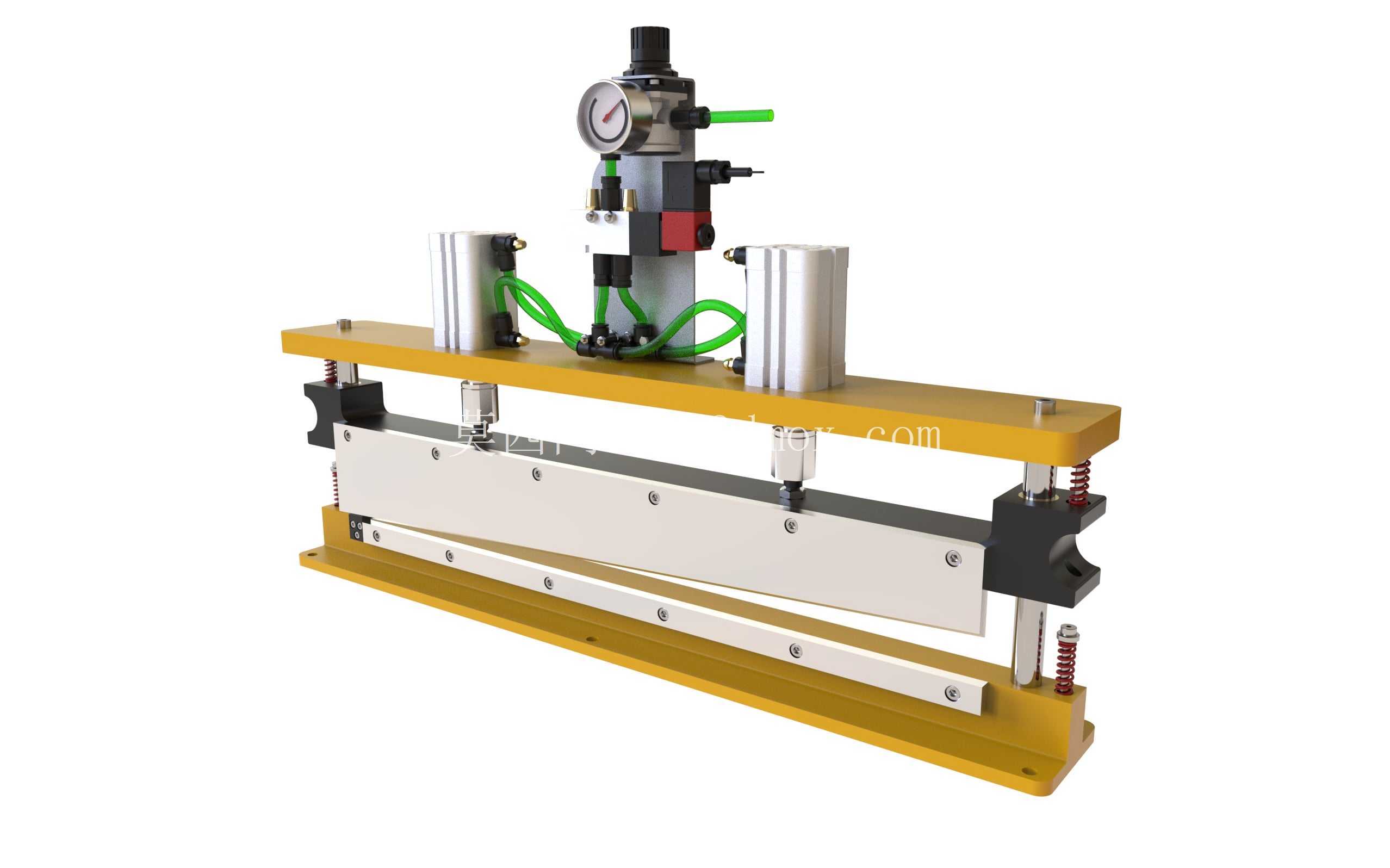

　　机架两侧还布置了四组对称的矩形压缩弹簧，分布在动刀架的四个导向角位置，这些弹簧一方面在气缸下切时提供平稳的背压，让刀架下行速度全程均匀可控，不会出现刃口快速冲切导致的板材冲击变形；另一方面在气缸泄压复位时辅助刀架平稳抬升，即使气缸出现供气压力波动，刀架也不会出现自由下坠的安全隐患。设备的进料侧预留了可调式压料板，压料板在刃口接触材料之前先通过弹簧力把待裁切区域的板材压紧在定刀台面上，彻底避免薄材在裁切过程中出现移位、打滑，保证裁切尺寸的重复精度。从三维建模的角度来看，整套机构所有零件都按照实际加工公差完成了装配约束验证，气缸行程、导轨极限位置、刃口全行程干涉检查全部完成校核，不管是直接用于工装加工出图，还是作为自动化裁切产线的标准模组做二次集成，都可以直接复用整套结构逻辑，只需要根据目标裁切幅宽调整刀梁长度、对应增减气缸数量即可快速衍生出不同规格的系列化裁切设备。
