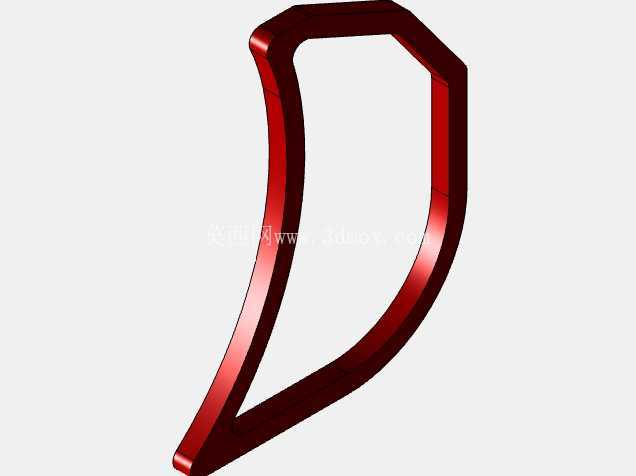

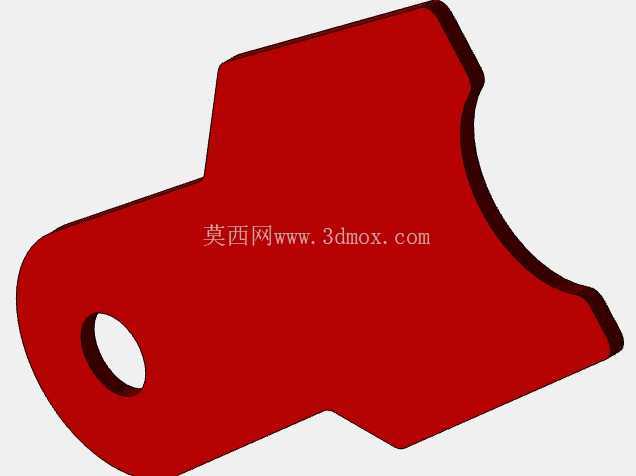

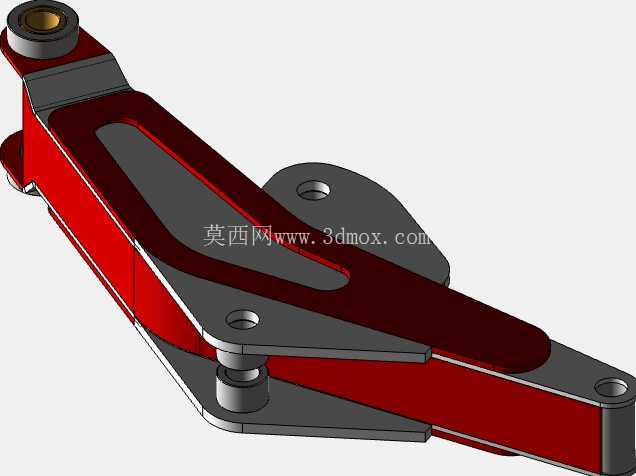

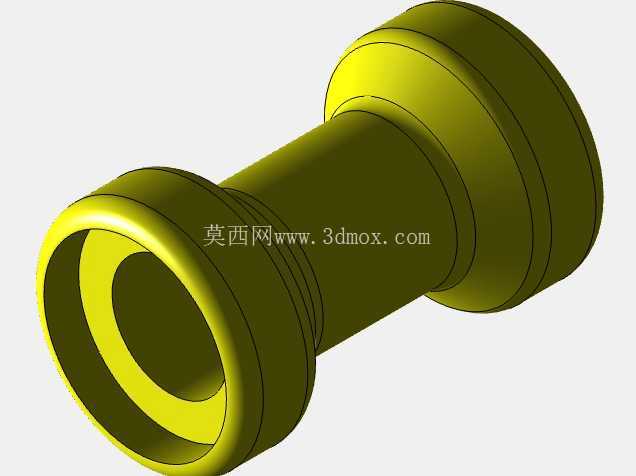

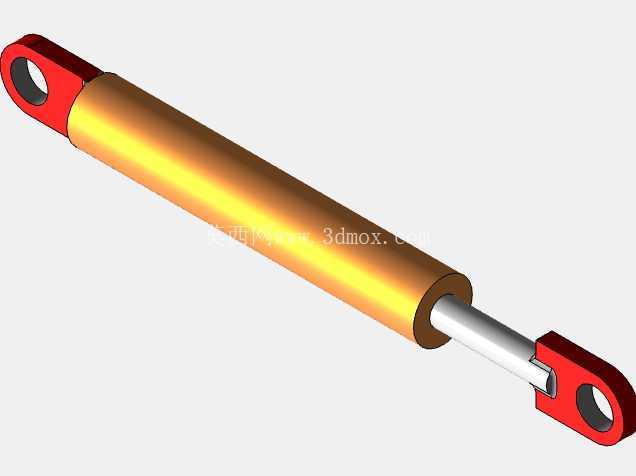

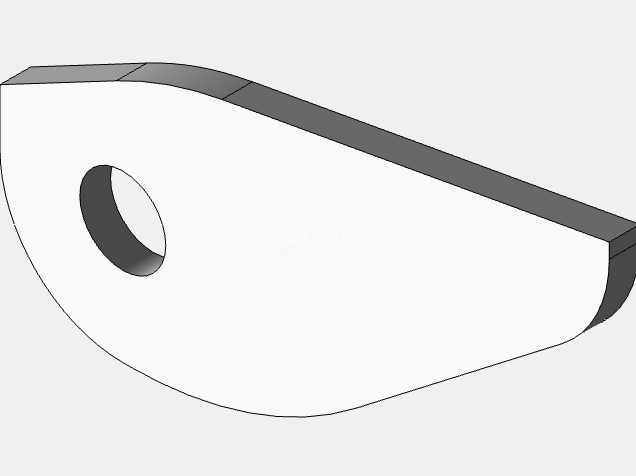

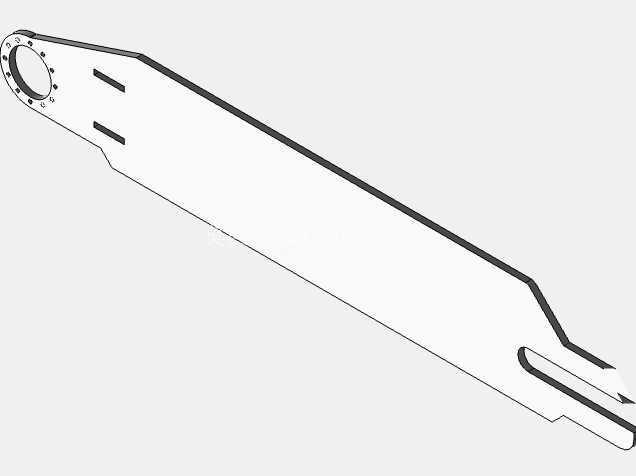

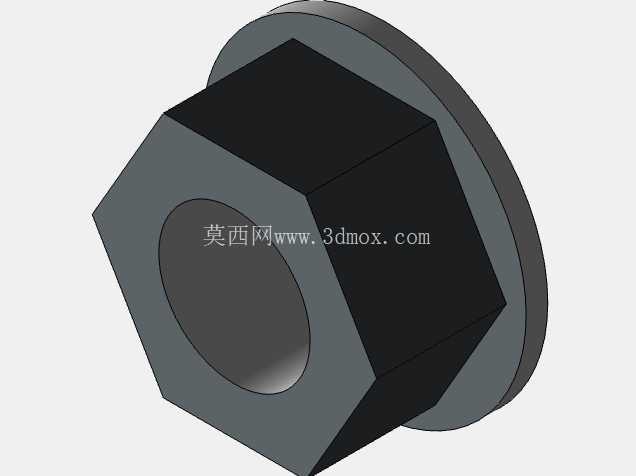

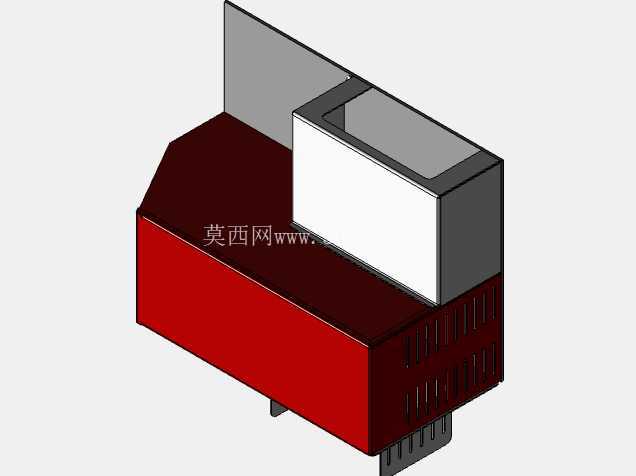

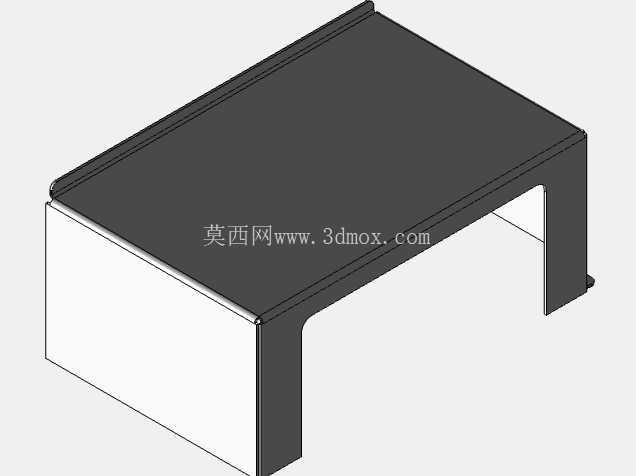

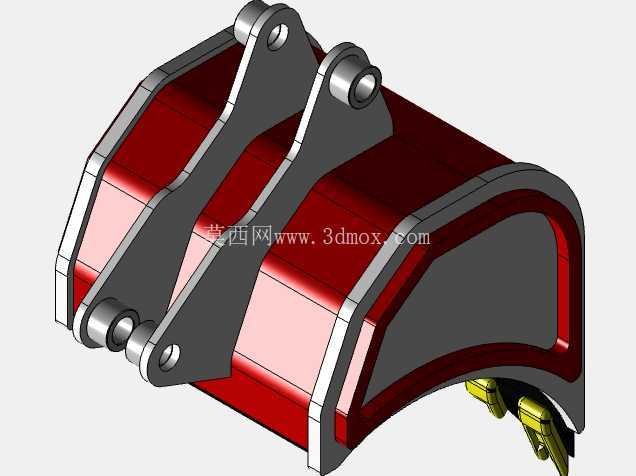

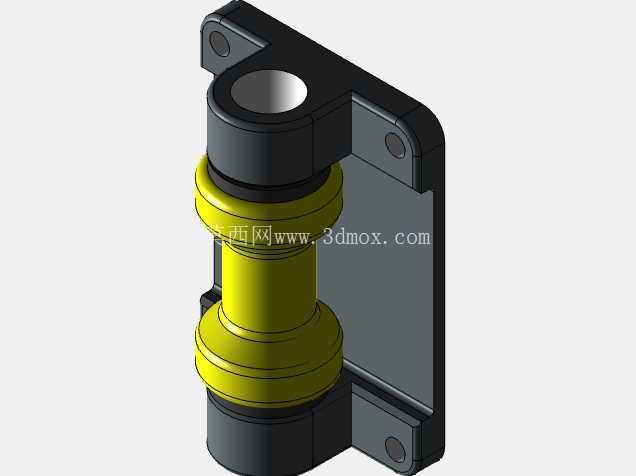

挖掘机行走机构轮盘结构自主设计

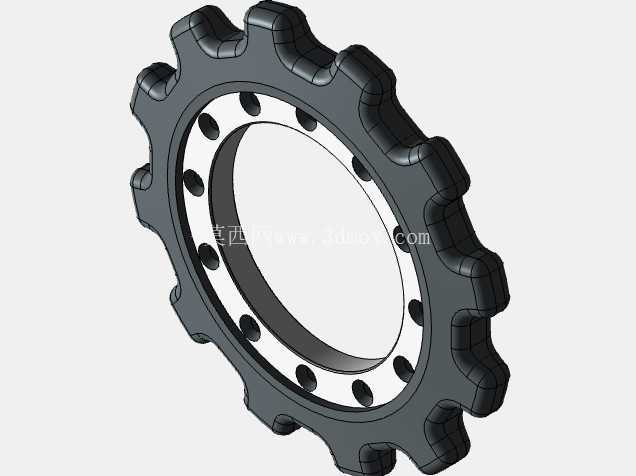

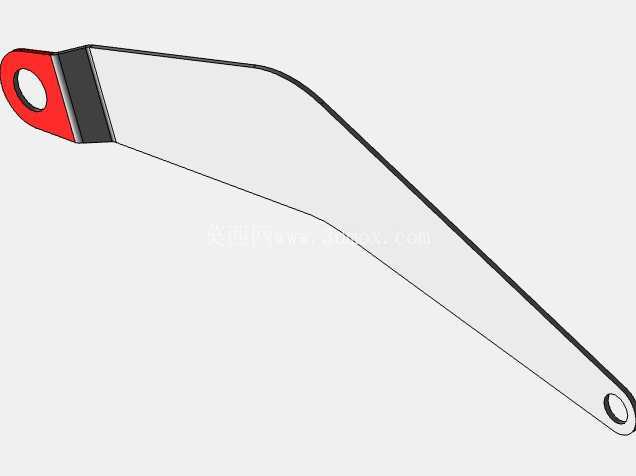

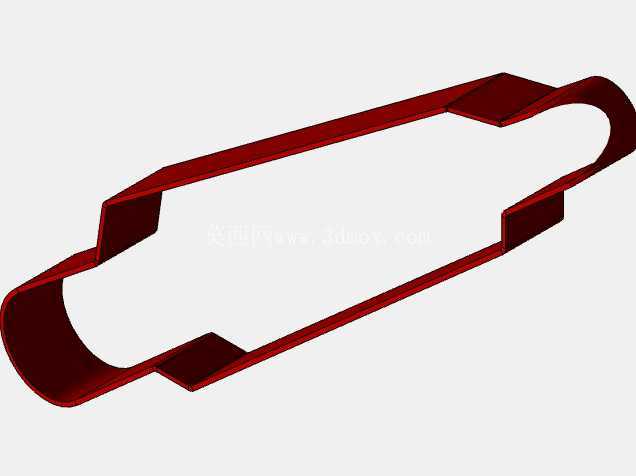

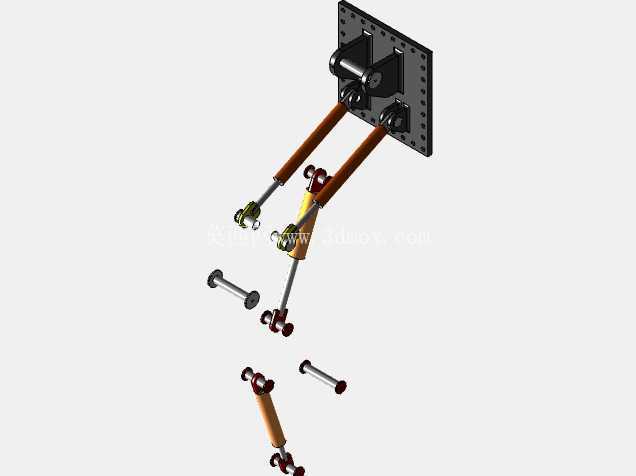

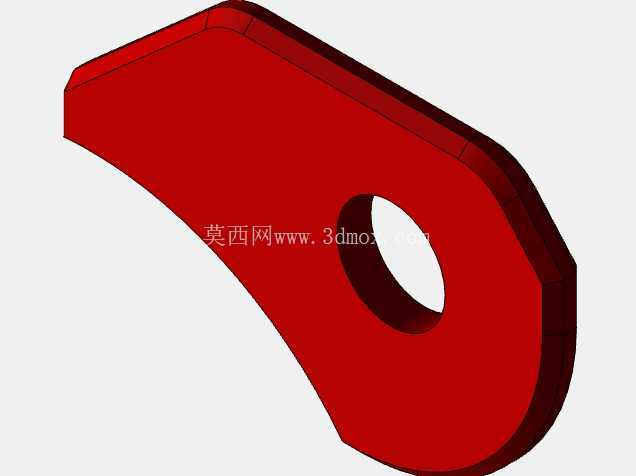

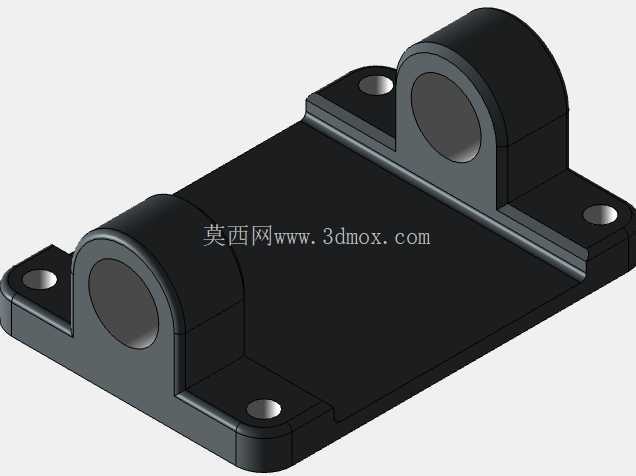

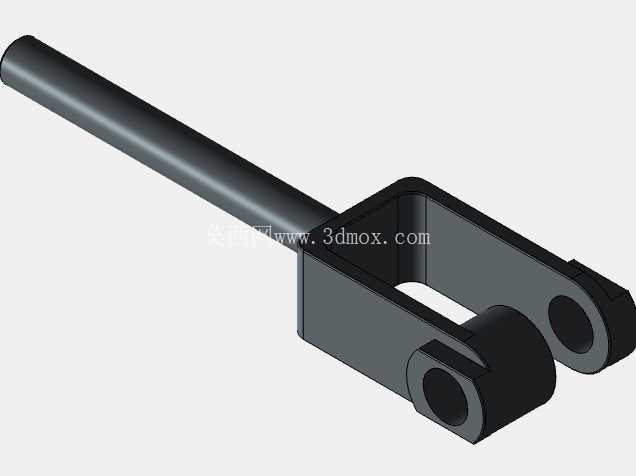

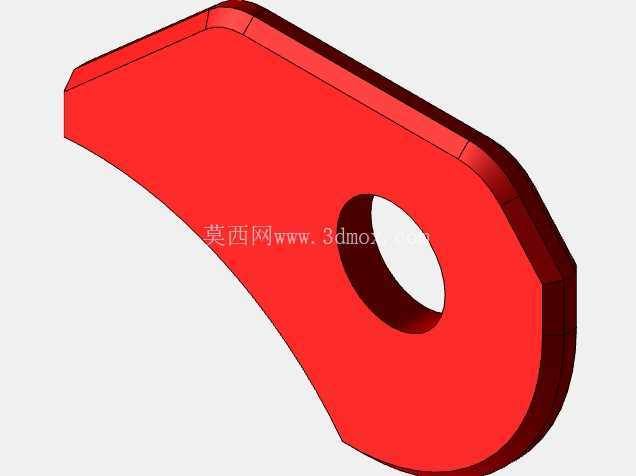

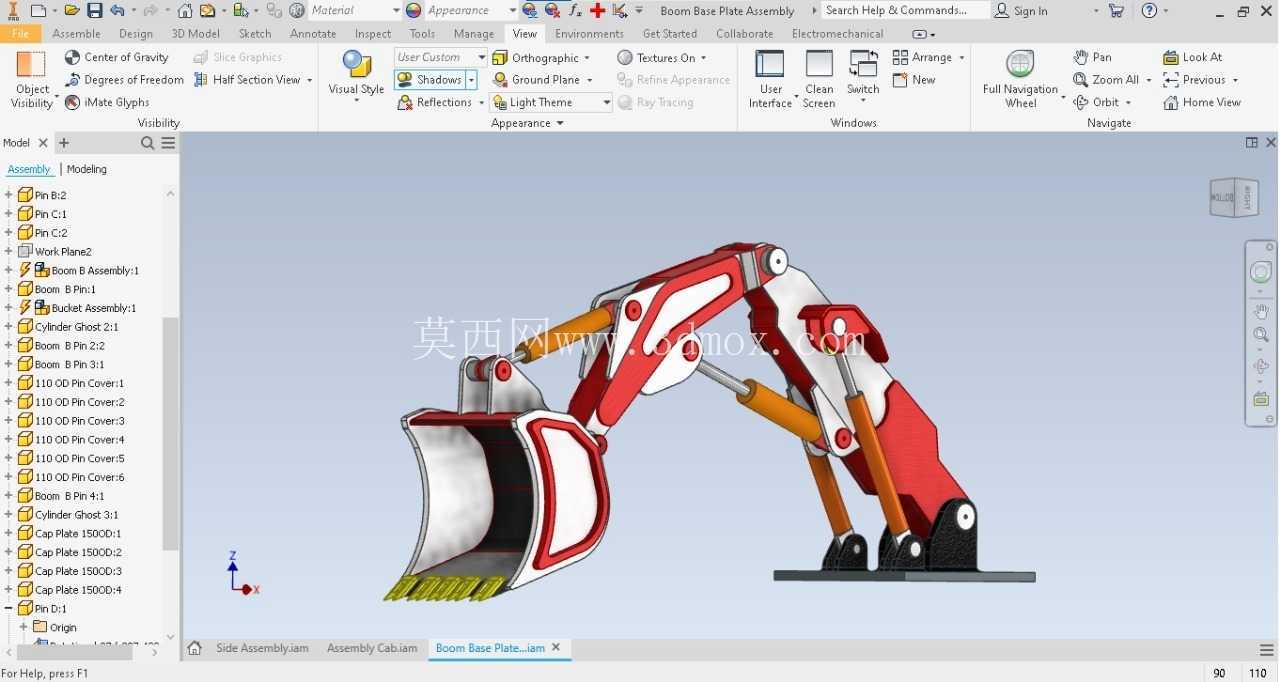

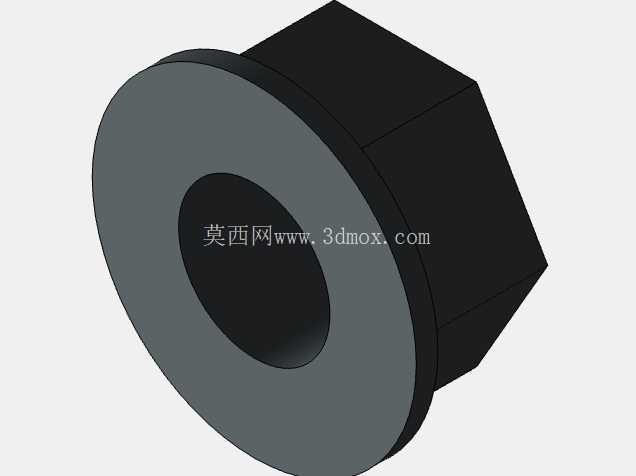

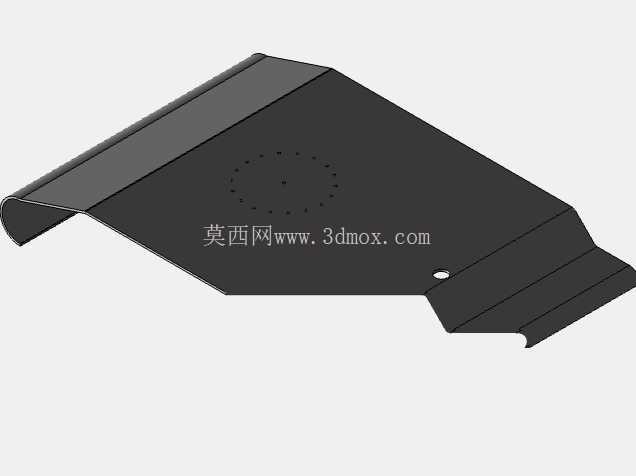

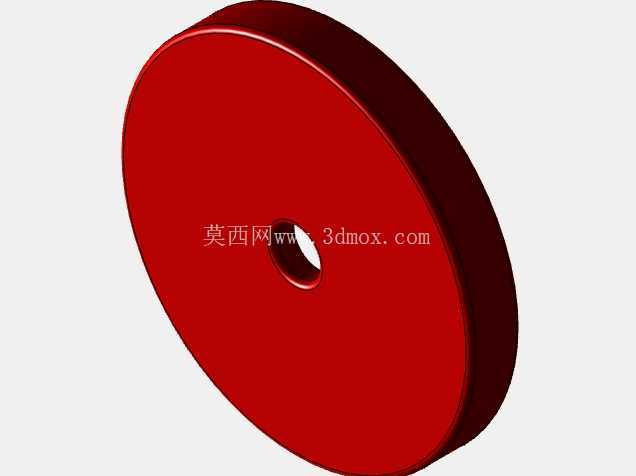

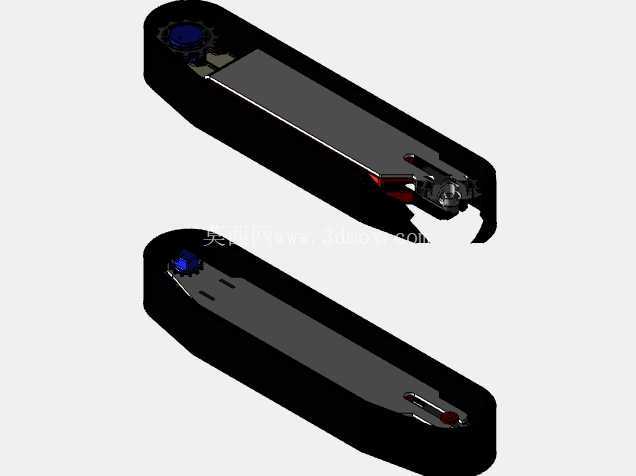

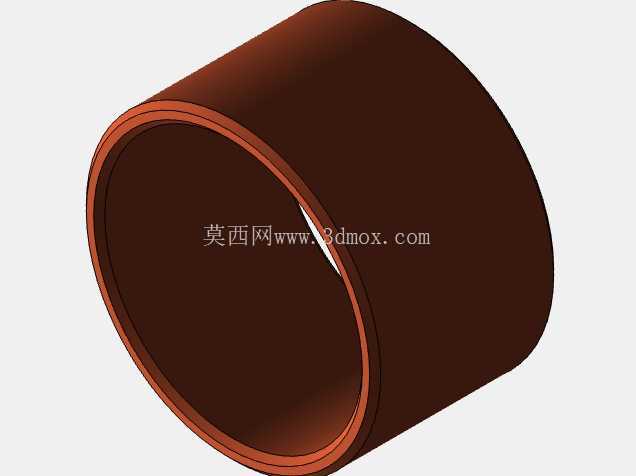

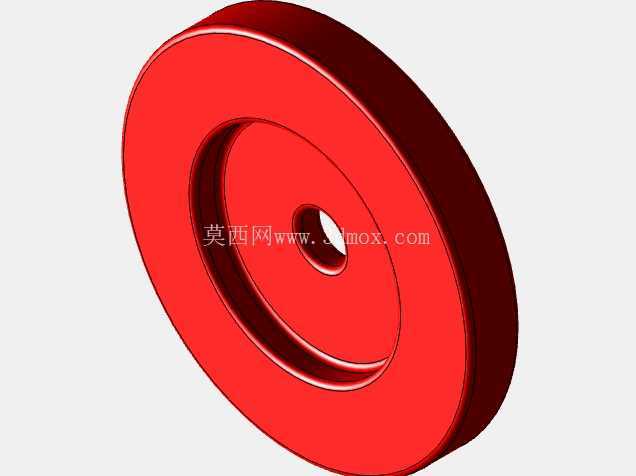

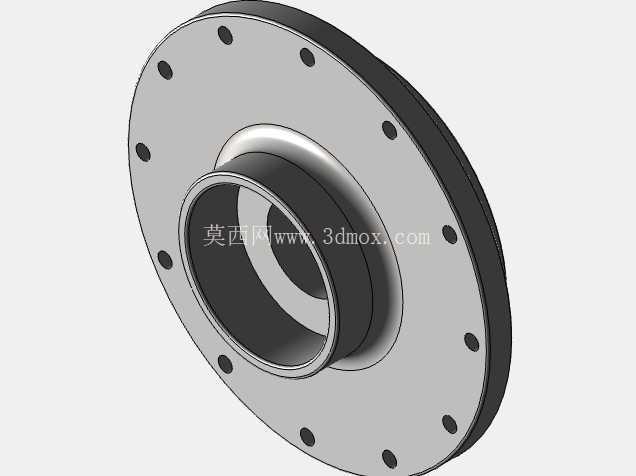

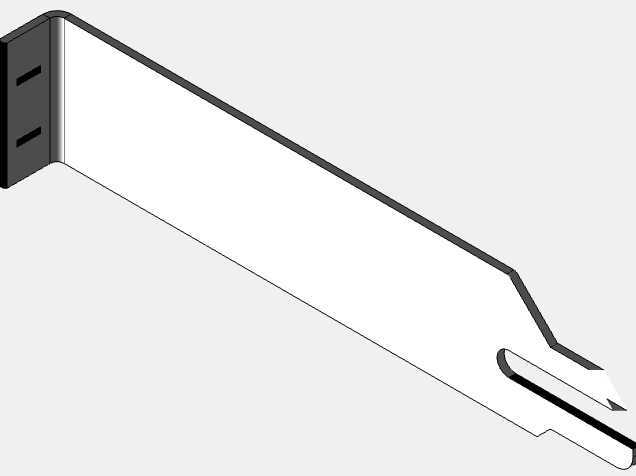

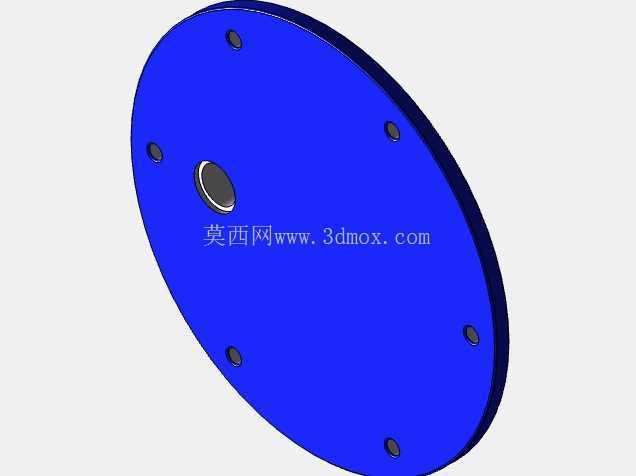

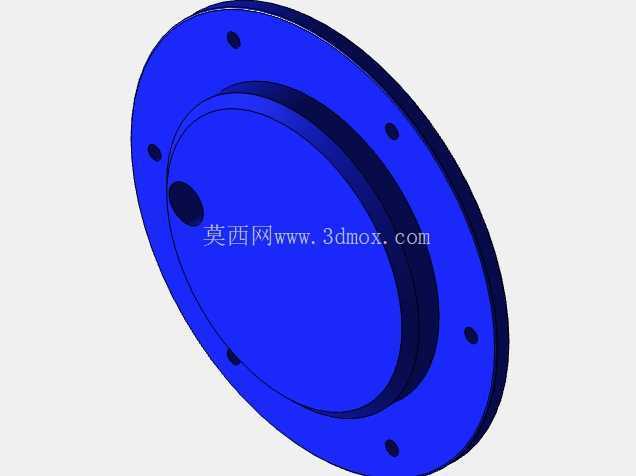

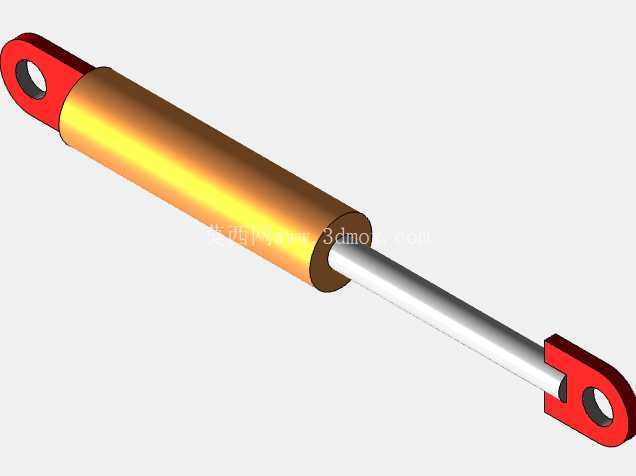

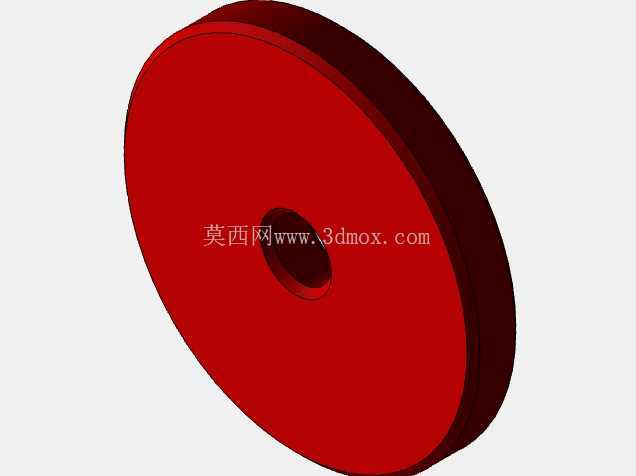

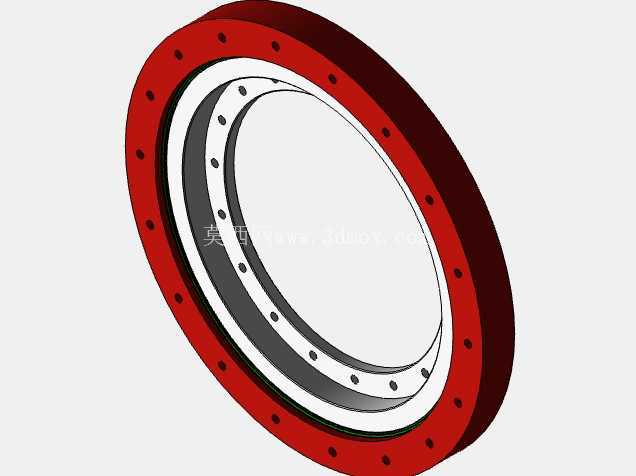

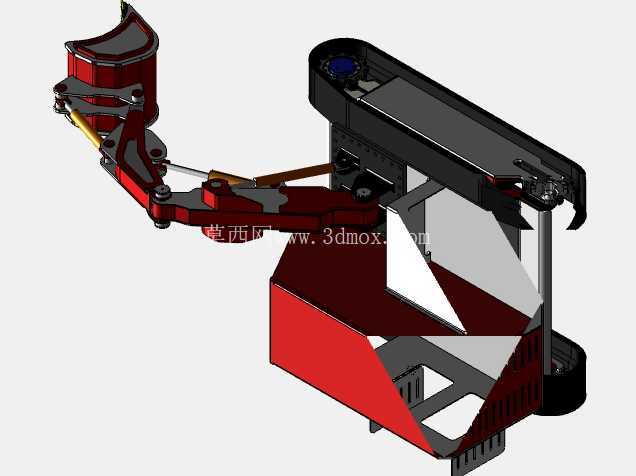

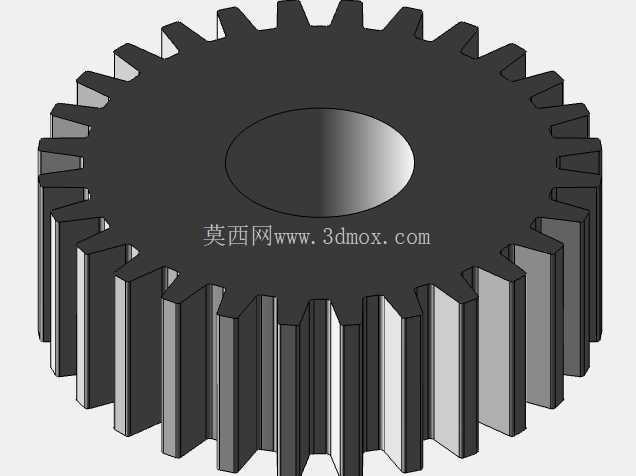

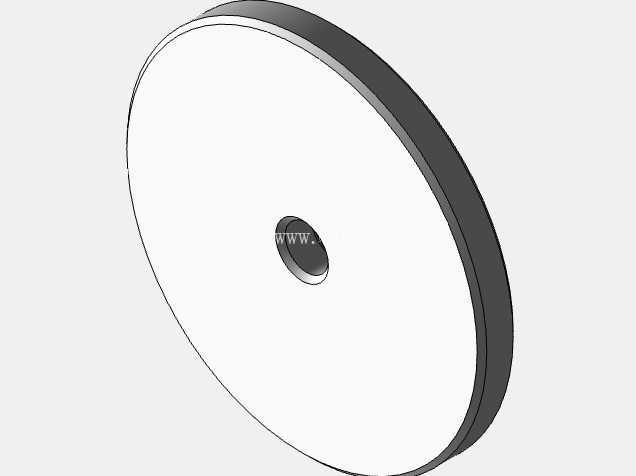

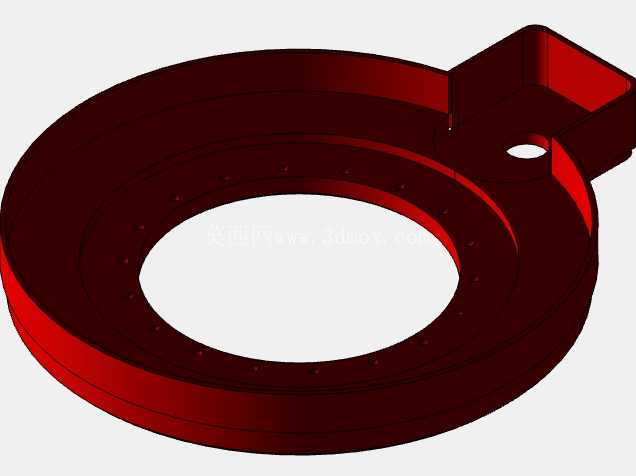

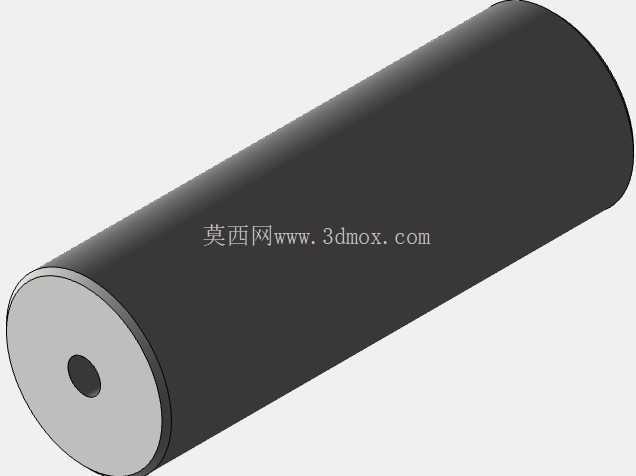

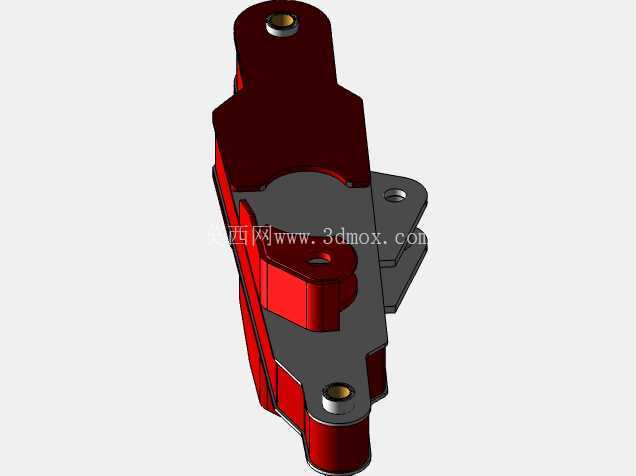

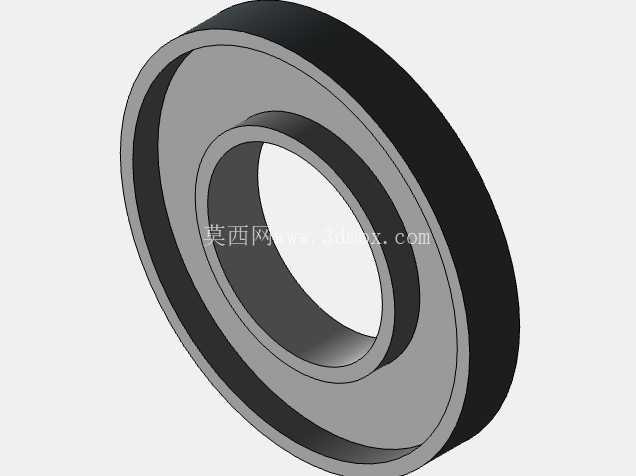

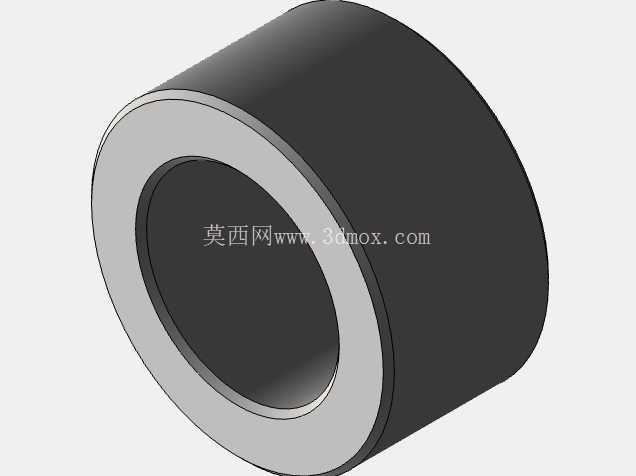

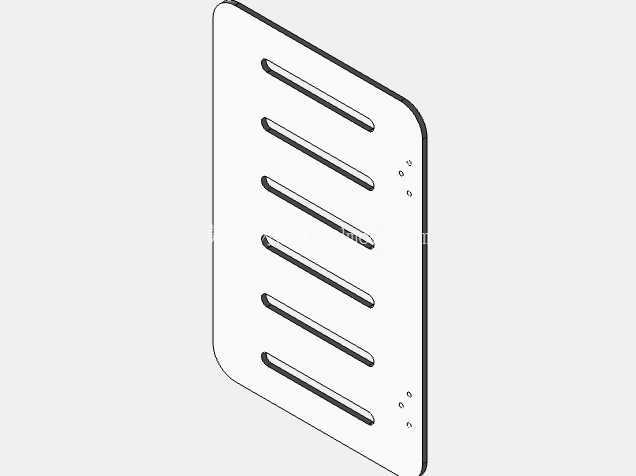

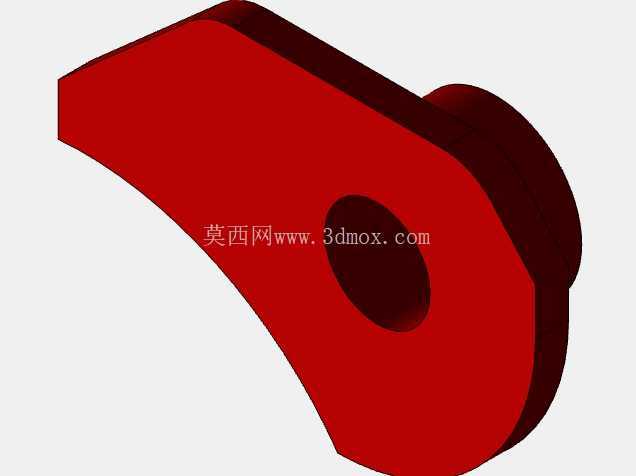

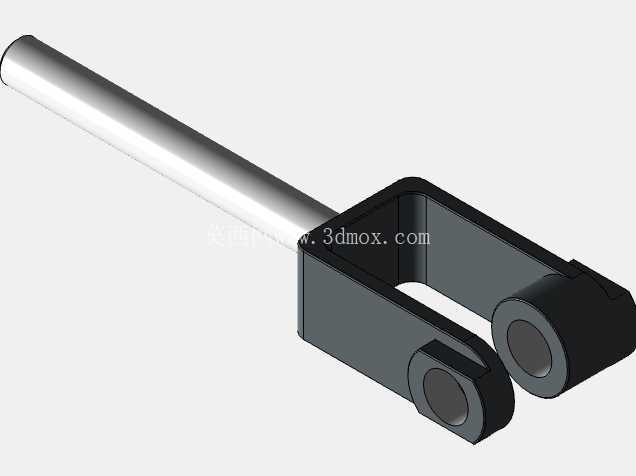

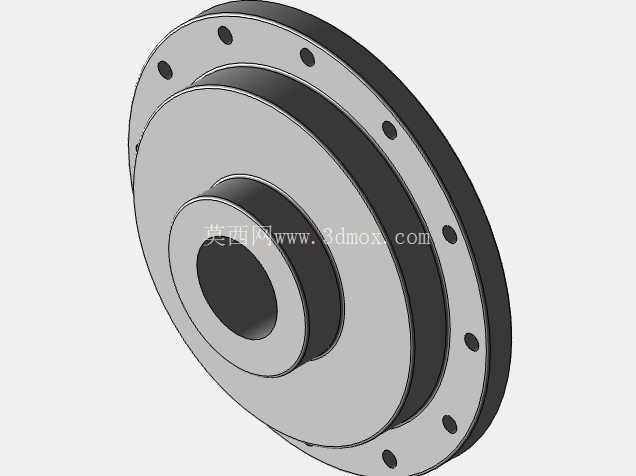

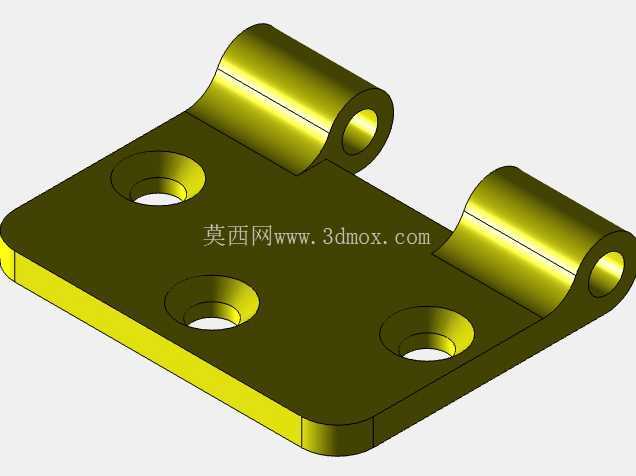

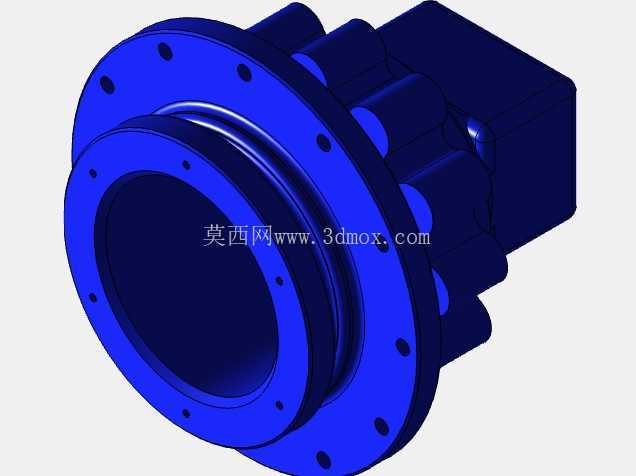

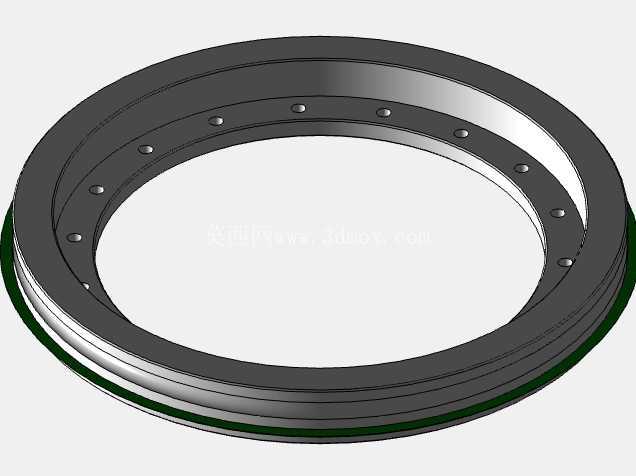

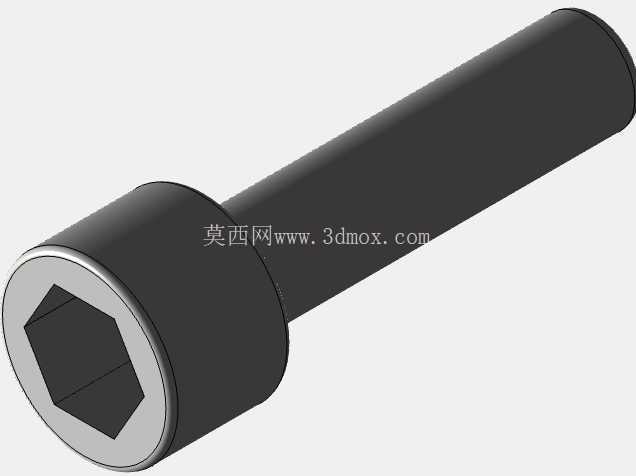

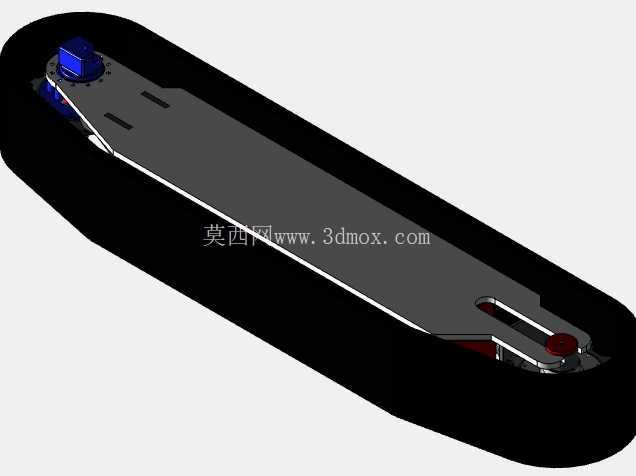

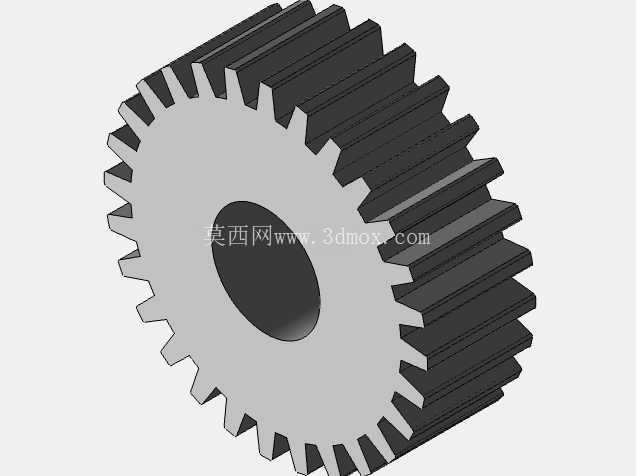

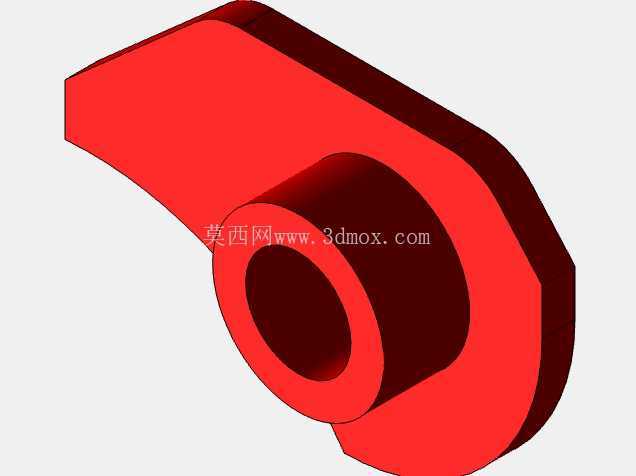

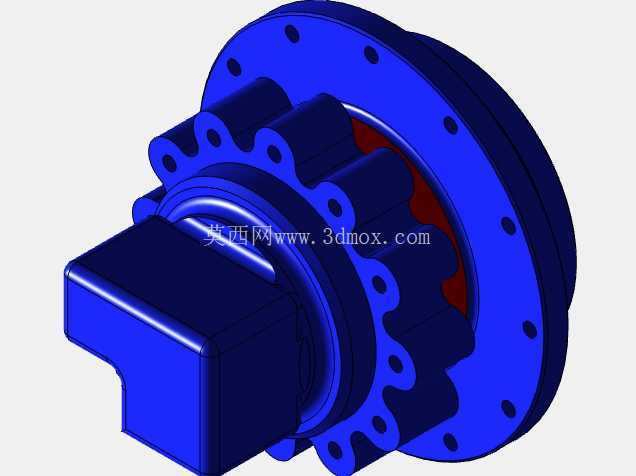

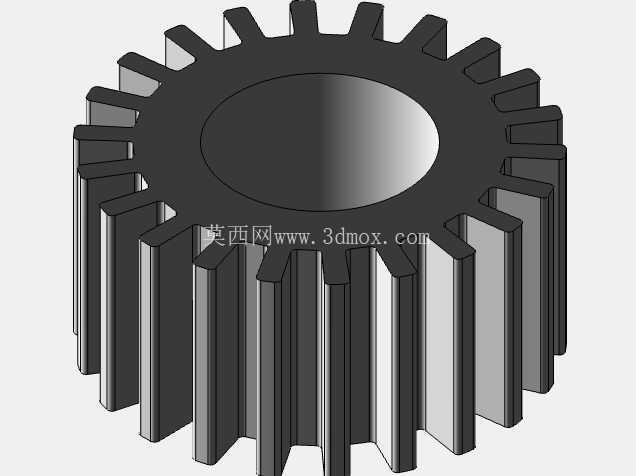

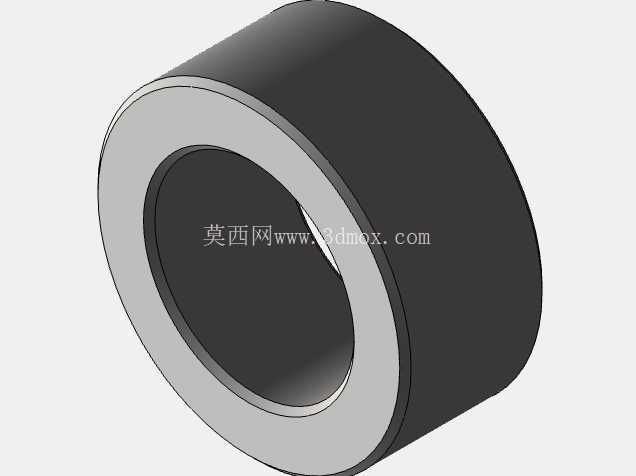

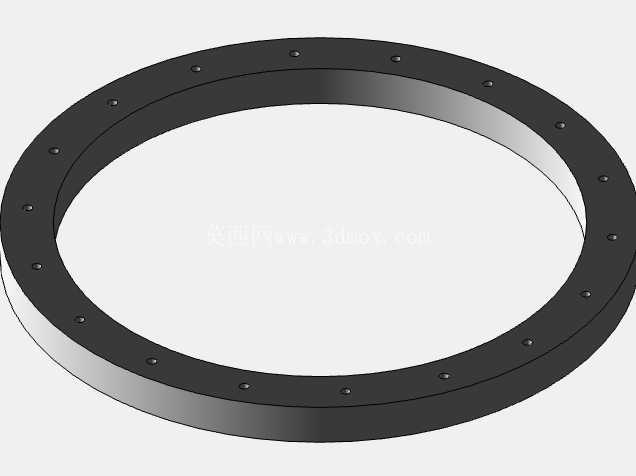

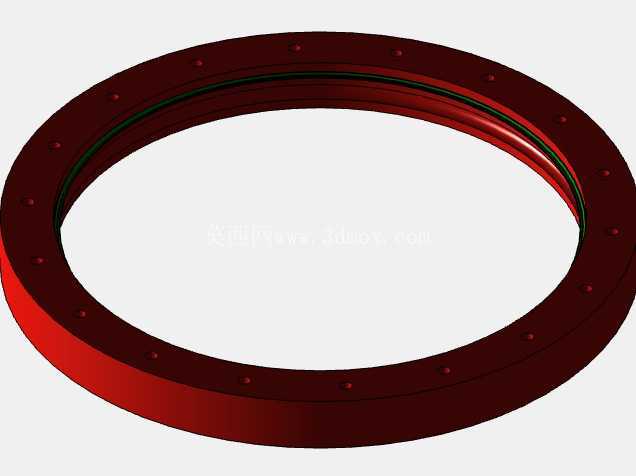

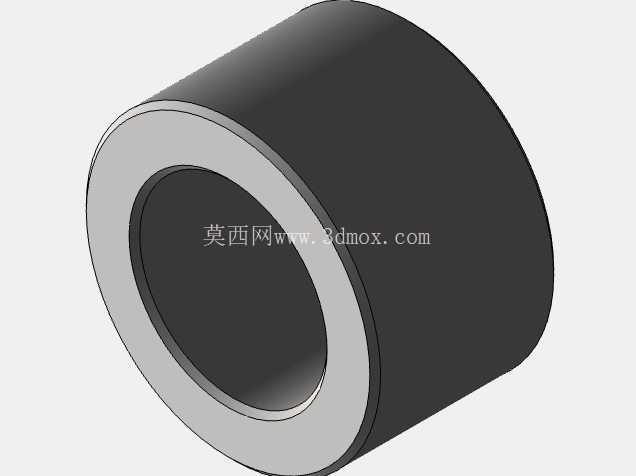

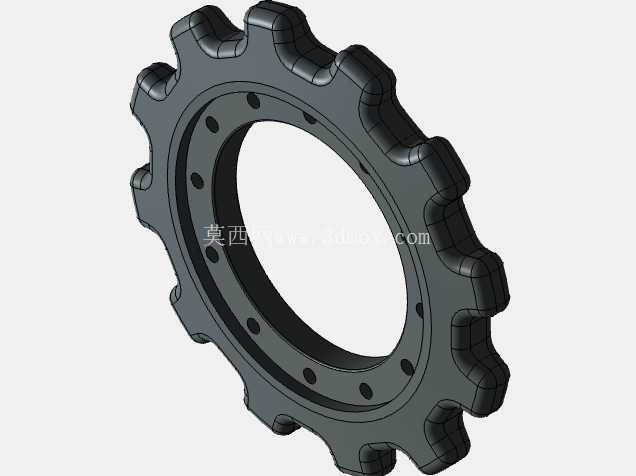

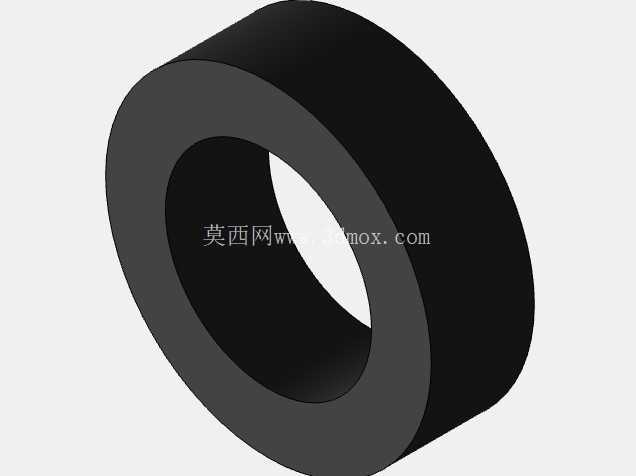

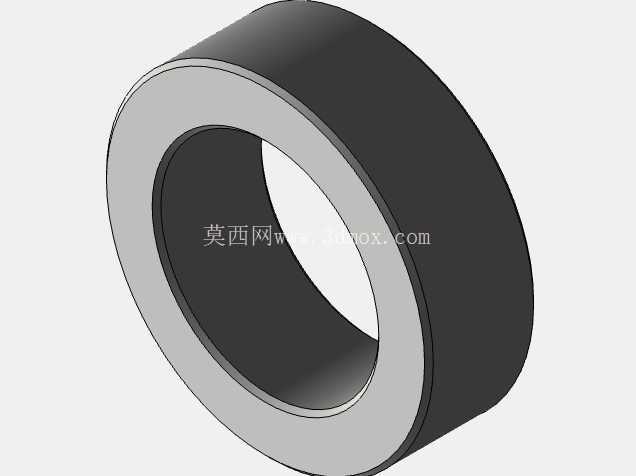

　　该轮盘类零件作为挖掘机行走机构的核心承载传动部件，主要应用于中小型履带式挖掘机的行走驱动端，承担着将行走马达输出扭矩传递至履带轮系、同时承载整机作业过程中交变载荷的作用，在矿山土石方开挖、市政管线施工、场地平整等各类挖掘机作业场景中，该零件的结构强度与安装适配性直接影响行走系统的可靠性与整机作业稳定性。从实际工程应用角度看，挖掘机在碎石路面、泥泞场地、硬质岩面等不同工况下行走时，轮盘需要承受来自履带张紧力、地面冲击载荷、转向侧向力的多重作用，因此设计阶段首先围绕载荷边界做了针对性的结构强化：轮盘主体采用等厚圆盘基体结构，中心设置同轴安装通孔，孔位公差按照H7级精度设计，可直接与行走马达输出轴或者轮系支撑轴配合，

　　避免装配后出现径向窜动；轮盘外缘做了小尺寸圆角过渡处理，减少应力集中风险，同时外缘厚度较基体略薄，可适配履带啮合的安装间隙要求，保证履带转动过程中不会出现卡滞、跳齿问题。设计过程中没有采用冗余的减重孔结构，主要考虑到挖掘机作业工况载荷波动大，过多的镂空结构反而会成为应力断裂的风险点，整体实心圆盘结构虽然重量略有提升，但能更好地承受突发冲击载荷，适配碎石场、矿山等重载作业场景的使用需求。安装边界方面，轮盘中心孔的轴向长度与支撑轴的配合段长度做了匹配设计，装配时可通过轴端压板实现轴向固定，轮盘端面与相邻轮系部件的间隙预留了3mm的安装余量，可补偿加工误差与装配累积公差，避免运转过程中出现端面摩擦。从功能特性来看，该轮盘除了传递扭矩之外，

　　还兼具履带张紧轮的部分导向作用，轮盘外圆面的圆柱度公差控制在0.05mm以内，保证履带运转过程中始终保持对中状态，减少履带偏磨的概率。设计时参考了现有15吨级挖掘机行走轮系的尺寸参数，轮盘外径适配常规节距的工程履带，中心安装孔可适配市面上主流的行走马达输出轴尺寸，无需额外做转接套即可完成装配，降低了配件替换的适配成本。结构细节上，轮盘中心孔位置做了2mm的倒角处理，既方便装配时轴件的导入，也能去除加工毛刺，避免装配时切屑残留进入配合面造成磨损；轮盘的两个端面都做了平面度管控，保证与轴承、压板等配合部件的贴合度，减少运转过程中的端面跳动。不同于通用的皮带轮或者飞轮结构，该轮盘的设计完全围绕挖掘机行走工况的载荷特点展开，

　　没有设置多余的沟槽或者安装位，整体结构简洁可靠，加工时可直接采用圆钢下料后车削成型，加工工序简单，量产成本可控，同时热处理环节可对轮盘整体进行调质处理，表面做淬火硬化，提升外圆面的耐磨性能，延长在砂石工况下的使用寿命。在实际选型匹配时，只需要确认行走马达输出轴直径、履带节距对应的轮盘外径两个核心参数，即可完成该零件的替换安装，无需对原有行走架结构做改动，适配性较强。
