户外便携五磅丙烷气瓶固定托架结构

　　这套五磅钢制丙烷气瓶固定托架，主要面向户外露营、车载旅居、野外作业营地、移动炊事点位这类需要频繁转运燃气气源的使用场景，解决小规格丙烷气瓶在运输、静置使用过程中容易倾倒、磕碰阀体、滚动移位的实际问题。常规小容量丙烷瓶在户外使用时，很多使用者仅靠绳索捆扎或者直接放置在地面，不仅捆扎效率低，车辆行驶过程中瓶身晃动还会磨损瓶体漆面，极端情况下倾倒后可能拉扯燃气管路、触发阀体漏气风险，这款托架就是针对这类痛点做的结构化固定方案。

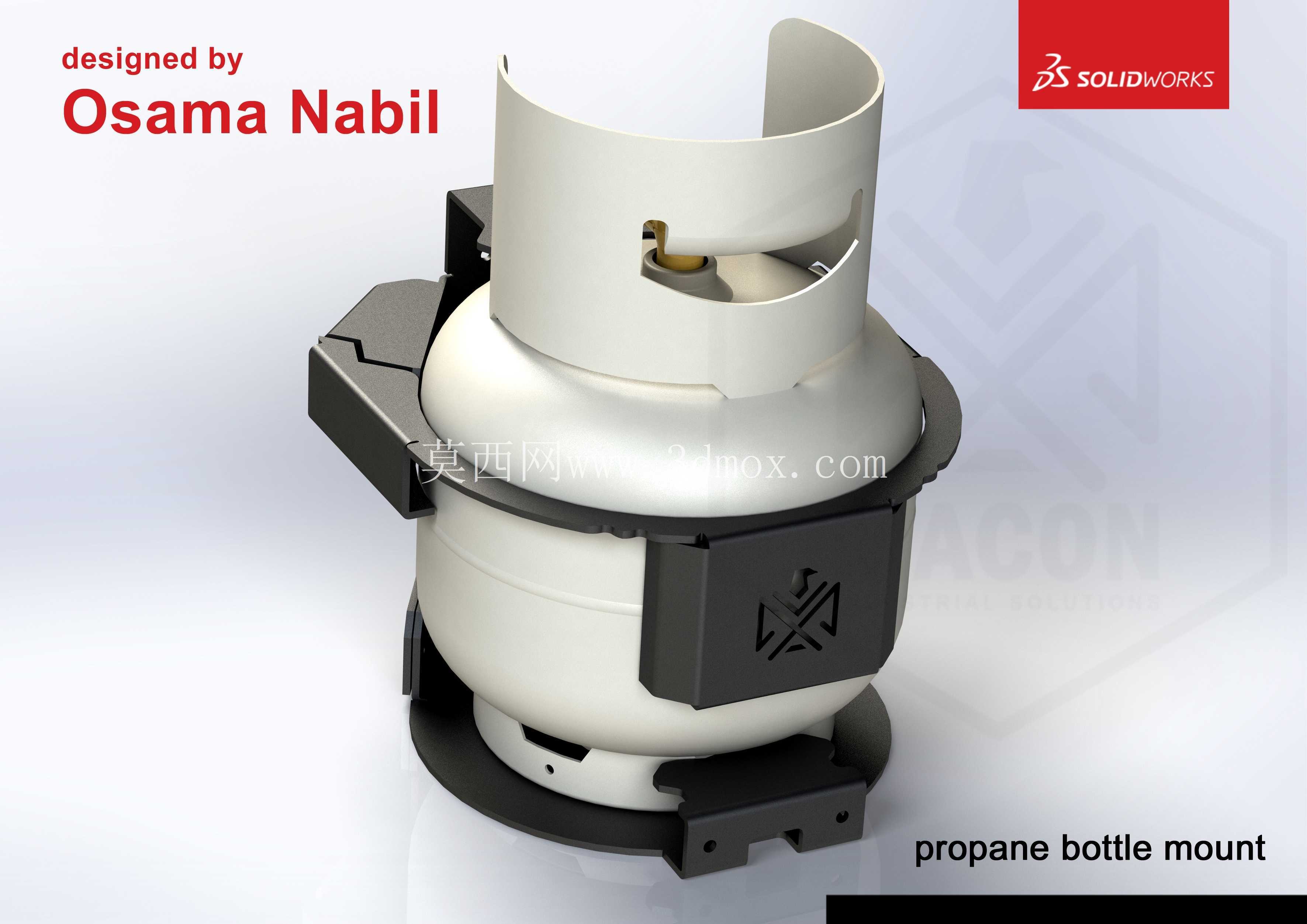

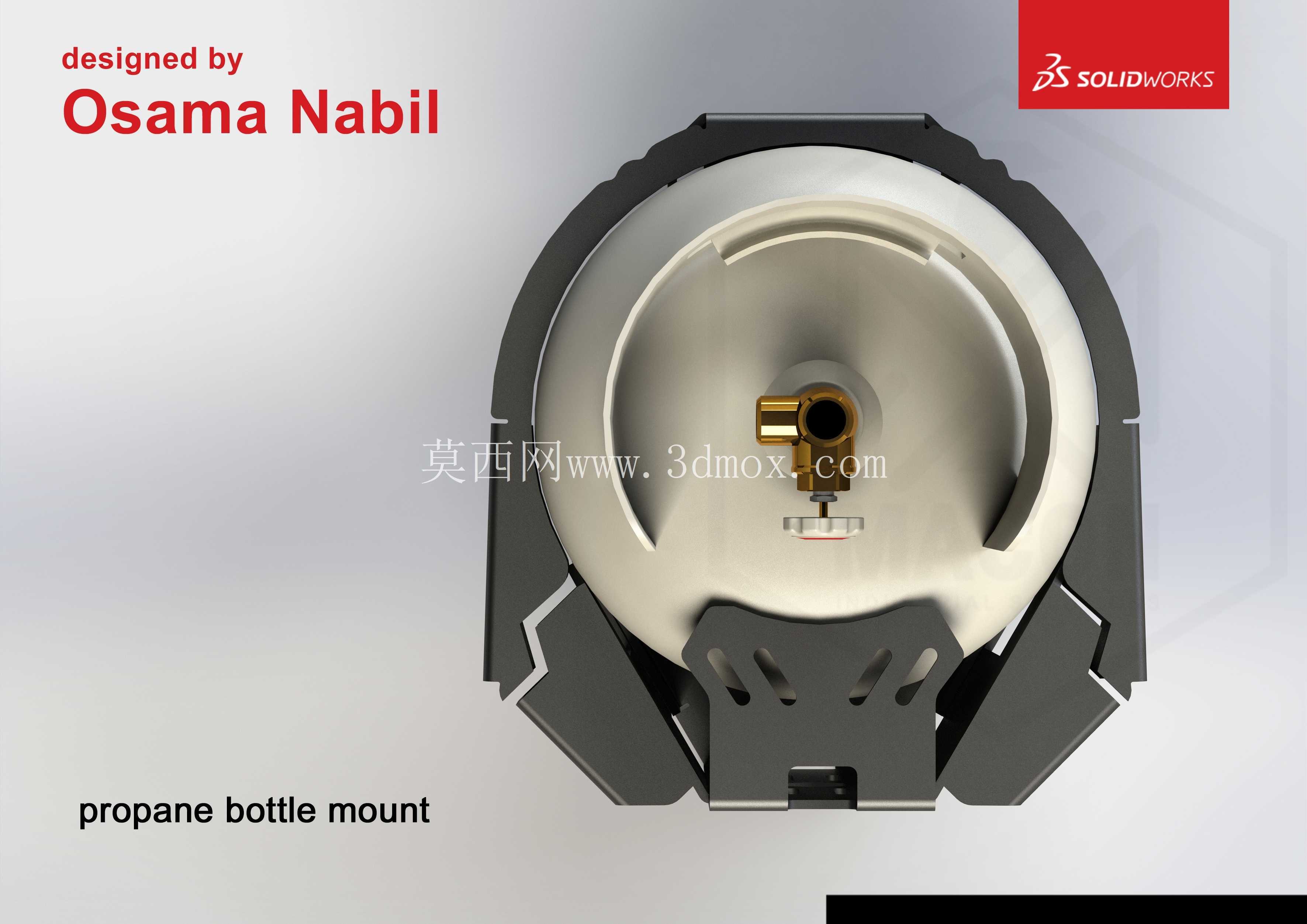

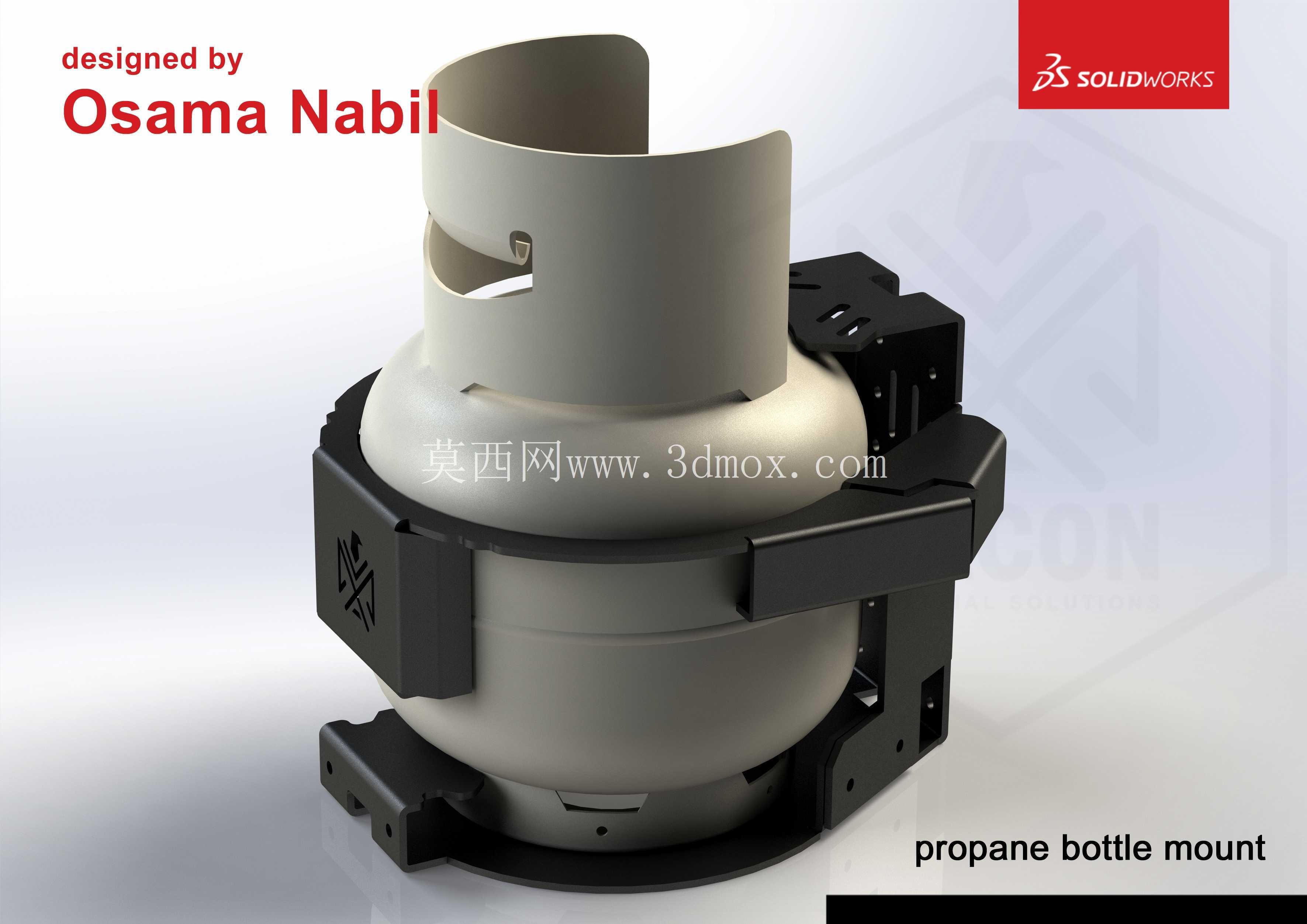

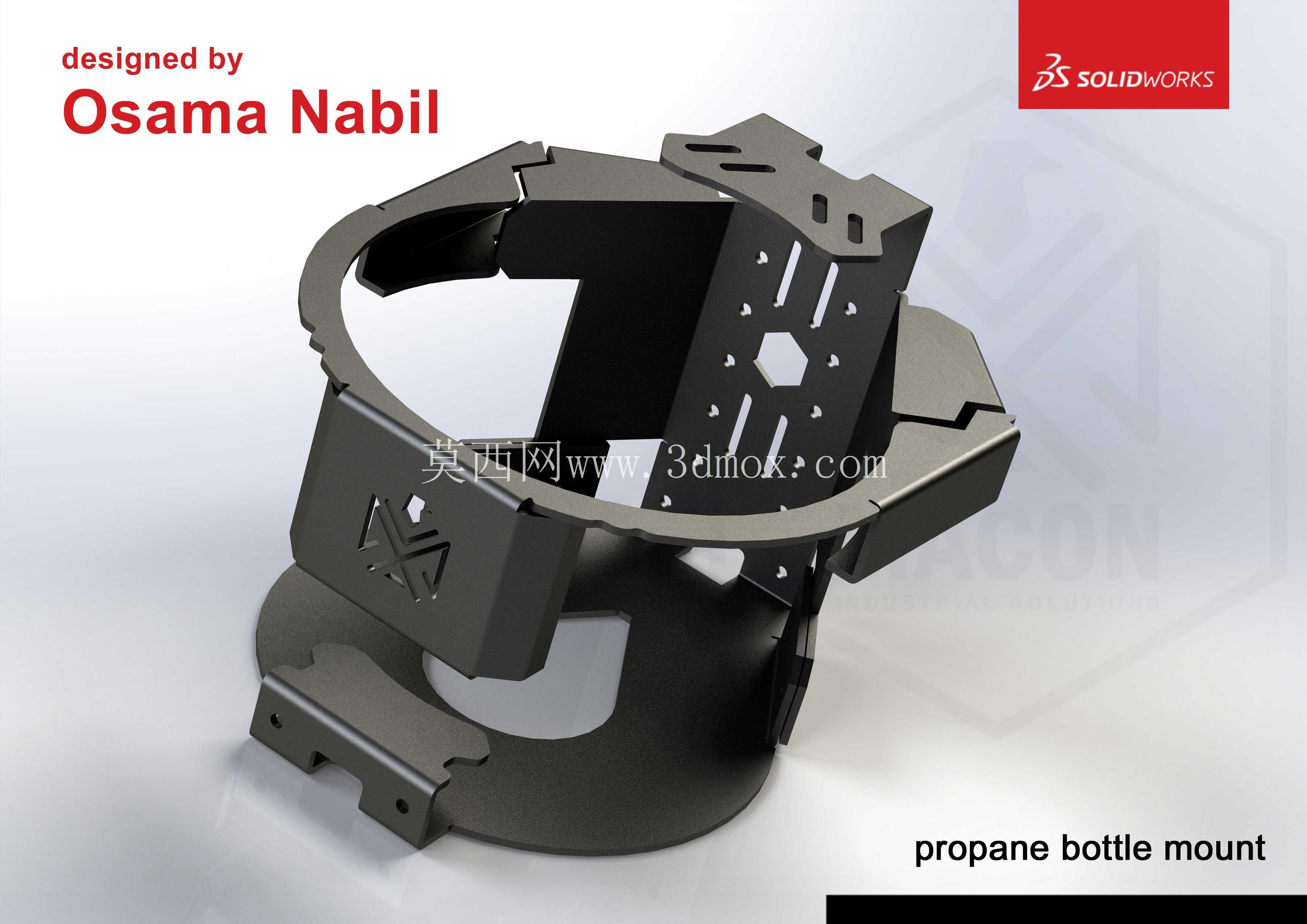

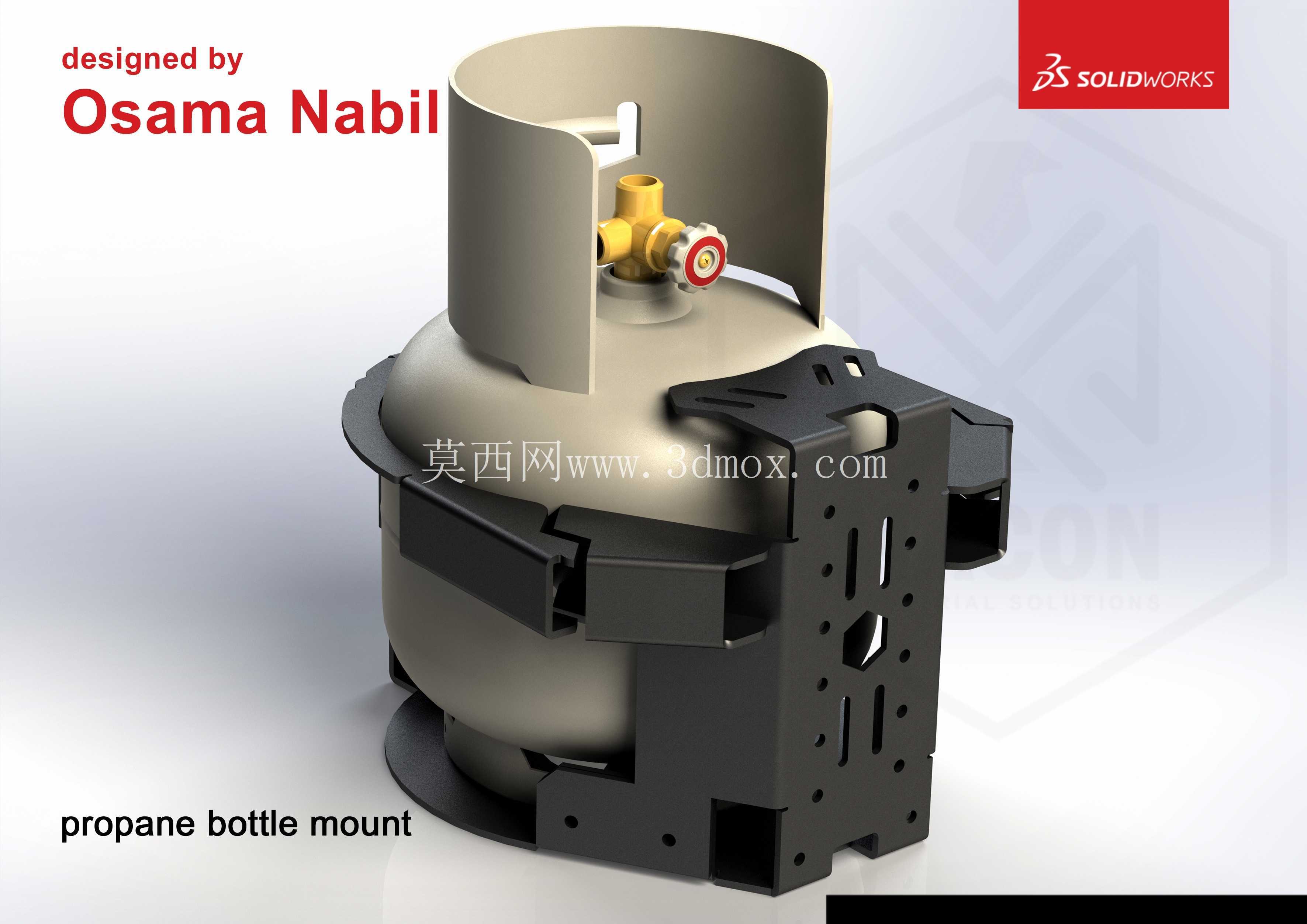

　　从结构组成来看，整套托架分为底部承托座、侧向抱紧卡扣、上部限位护圈三个核心部分，底部承托座采用折弯钣金成型，轮廓完全贴合五磅丙烷瓶的下圆弧底缘，瓶身落座后径向不会出现横向滑移，底座预留的两个安装通孔可以直接穿螺栓固定在露营车置物平台、房车侧壁挂板、户外厨房操作台的预留安装位上，安装孔位做了沉台设计，螺栓锁紧后头部不会凸出承托面，避免瓶底和硬螺栓头发生点接触刮伤瓶体。侧向的抱紧卡扣采用快拆式悬臂结构，卡扣内侧型面和瓶身中部的环形凸缘弧度完全匹配，扣合后卡扣的卡位槽刚好卡在瓶身凸缘下方，即使托架随车辆在非铺装路面颠簸，瓶身也不会向上窜动脱出，卡扣侧边做了翻边加强，常规钣金厚度下不需要额外焊接加强筋就能满足抱紧刚度，掰开卡扣即可快速取放气瓶，不需要额外工具操作。上部的半包围限位护圈从底座侧方向上延伸，围合在气瓶阀座的外围，护圈开设了避让槽，刚好露出气瓶的开关阀和出气接口，接装减压阀、燃气管的时候不需要把气瓶从托架里取出，护圈的高度高于阀体最顶端，当户外有杂物磕碰、或者托架整体侧向倾倒时，护圈会先承受冲击力，不会直接撞击燃气阀，从结构上规避阀体撞损漏气的隐患。

　　设计过程中首先做了瓶体的实测逆向拟合，把五磅丙烷瓶的外轮廓曲面、底部圆角、中部环筋、阀座凸出高度全部还原到建模环境里，所有和瓶身接触的型面都预留了微量间隙，既不会因为间隙过大导致瓶身晃动，也不会因为尺寸过紧造成瓶身卡入困难、涂装面被硬摩擦刮花。考虑到户外使用的防锈需求，所有钣金件的棱边都做了折弯圆角处理，没有裸露的锐边，使用者徒手操作取放气瓶时不会被割伤，护圈和底座之间的连接位采用折弯一体成型加局部点焊的工艺，没有突出的焊疤，后续做喷塑表面处理时涂层可以均匀覆盖，长期在户外潮湿、温差大的环境下使用也不容易出现锈蚀掉漆。

　　安装边界方面，整套托架的外接轮廓完全控制在五磅气瓶的投影外沿小幅向外扩展，不会占用过多置物空间，底座安装孔的孔距适配市面上主流露营拖车、车载厨房侧边挂架的通用孔位，不需要使用者二次打孔改装即可直接固定。侧向卡扣的开合行程经过校核，掰开角度足够让气瓶从侧向直接放入，不需要从顶部硬套入，即使上方空间被置物台遮挡也能完成气瓶更换。上部护圈的避让槽尺寸同时兼容常见的美式丙烷减压阀安装尺寸，管路接出后走向自然，不会出现管路被护圈压折、小角度弯折导致气阻的问题。

　　实际使用时，使用者先把托架通过底座孔位固定在目标安装面上，掰开侧向卡扣，将丙烷瓶从侧上方落座到底部承托座，确认瓶底完全贴合承托面后扣紧两侧卡扣，此时瓶身的上下、左右、前后六个自由度都被完全约束，仅保留绕自身轴线的微小转动余量，方便使用者旋转瓶身调整阀门朝向来对接管路。托架整体没有易损的弹性零件，所有受力部件都是金属钣金材质，长期反复拆装卡扣也不会出现塑性变形，在野外无维护条件下也能长期可靠使用。除了户外露营场景，这类托架也可以适配工地临时炊事点、户外应急救援营地的小燃气瓶固定，替代传统的木质支架、绳索捆扎方案，整体结构简洁，加工工序少，量产时钣金下料、折弯、焊接、喷塑的工艺路线非常成熟，制造成本可控，同时结构强度完全满足气瓶固定的安全规范要求，不会在常规振动、冲击工况下出现脱开、断裂的问题。建模过程中所有配合面都做了干涉检查，模拟气瓶装入、取出、卡扣开合的全行程动作，没有出现零件互相剐蹭的情况，投入生产前不需要再做大量结构改模，工程实用性很强。
