笔式金属美工刻刀精细结构造型

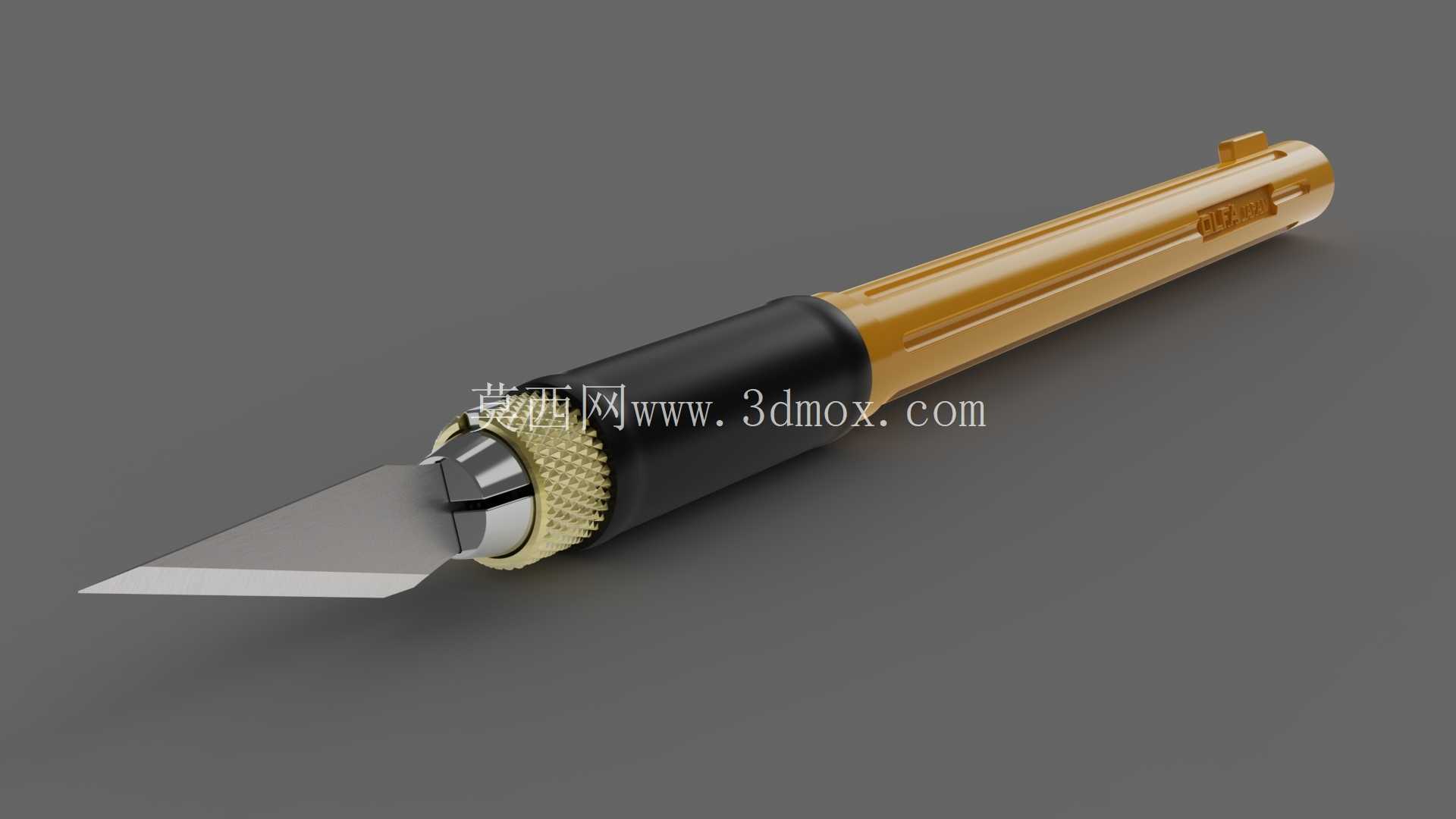

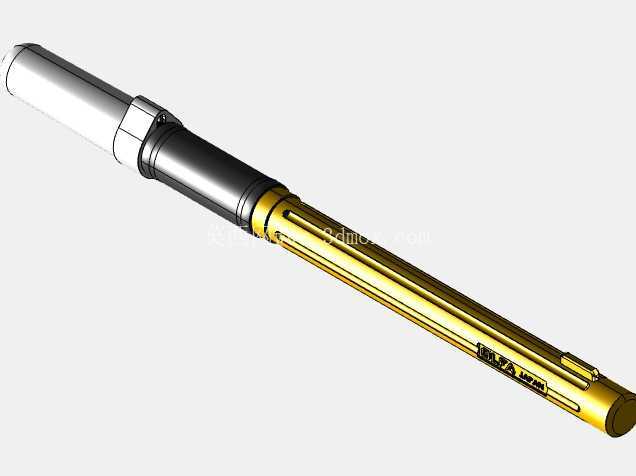

　　该作品呈现的是一支笔式金属美工刻刀的完整三维结构，整体形态接近细长书写笔，适合在手工修边、模型制作、薄膜裁切、纸样加工、电子辅料修整以及实验室小样处理等场景中使用。与普通伸缩壁纸刀相比，这类刻刀更强调单手握持稳定性、刀尖指向精度和近距离切削控制，因此在结构布置上采用了细长圆柱刀柄、前端锁紧环、外露短刀片和尖锐切削刃的组合。刀柄主体为长筒形，表面带有沿轴向分布的防滑棱面，既能够增加手指旋转握持时的摩擦，也可以在视觉上形成明确的方向性。筒身末端设置小型止挡结构，避免刀具在桌面滚动时无约束滑移，同时也为刀柄内部刀片收纳或推杆运动提供端部限位。前端黑色握持段靠近刀尖，使用时食指可自然压在该区域，使切削力更直接地传递到刃口。

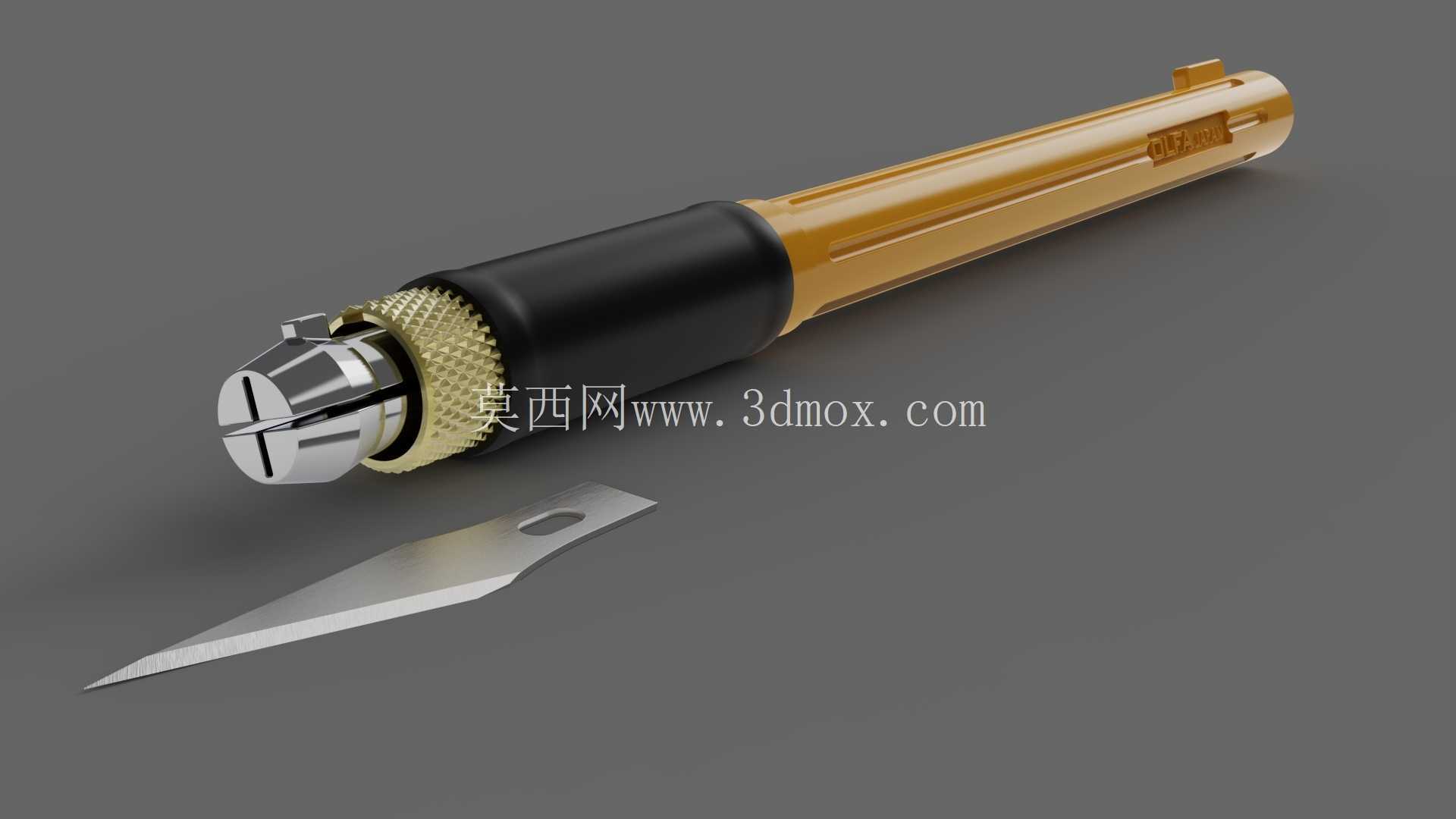

　　金属锁紧环位于黑色握持段与刀片夹持部位之间，外圈加工有细密滚花，便于手指施加旋转扭矩。该部位在实际产品中通常承担刀片夹紧或刀柄拆卸功能，建模时需要重点表达滚花齿距、环件壁厚、与前后零件的配合台阶以及旋转限位关系。若锁紧环与刀柄采用螺纹连接，则螺纹公称直径、旋合长度和退刀槽都会影响装配可靠性；若采用卡箍式压紧，则需要关注开口弹性、夹持面接触面积和刀片受压后的侧向间隙。刀片部分为三角形薄刃结构，刀尖角度尖锐，刃口从尖端向后逐渐展开，适合进行直线浅切、轮廓修形和尖角部位处理。刀片安装后仅露出必要切削长度，其余区域被金属夹头包覆，以降低误触风险。夹头外形并非简单方块，而是在刀片两侧形成对称夹持面，并通过折线轮廓与刃片轮廓相呼应。

　　这种设计能够让刀片在受侧向力时保持较好的对中性，也便于观察刀尖与加工线的相对位置。建模时薄刀片应按实际钣金或冲压刀片思路处理，刃口区域可设置微小厚度变化，避免将刀片建成完全零厚度曲面；夹持区则需保留真实叠层关系，体现刀片、夹头和锁紧环之间的装配顺序。从人机操作角度看，笔式刻刀的核心不在于大行程裁切，而在于精细控制。刀柄直径需要适配拇指、食指和中指的捏持范围，过长的刀柄会使前端重心后移，过短则会减少收纳和握持空间。该模型将大部分质量集中在长筒柄体，前端金属件提供一定配重，使刀尖在贴近工件时具有稳定下压感。刀柄轴线与刀片中心线应保持连续，切削力沿柄部传递时不应产生明显偏扭。前端黑色段的长度要覆盖食指常用接触区，锁紧环位置则应稍靠后，

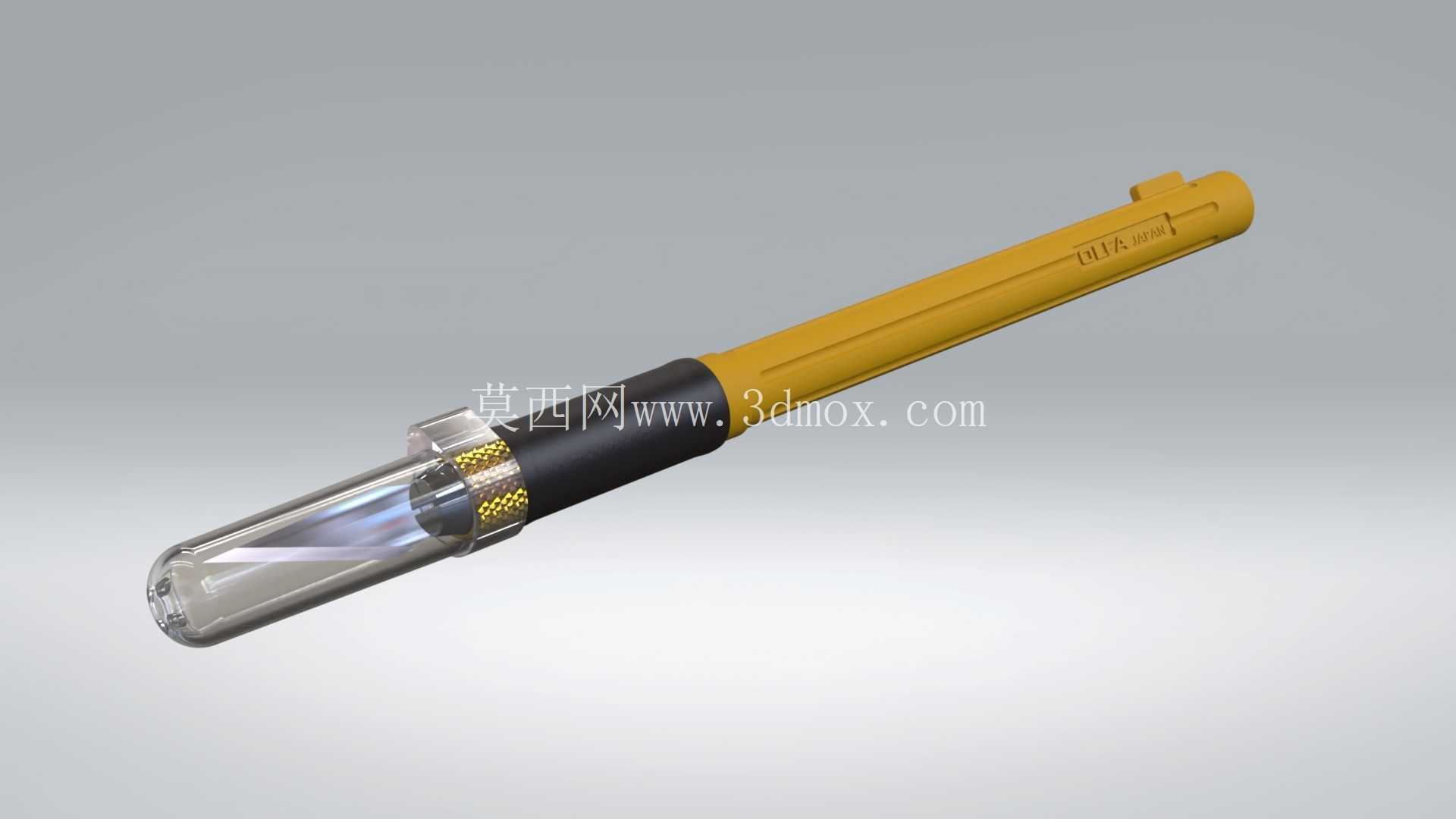

　　避免旋转锁紧动作与切削握持位置相互干扰。在安装边界方面，这类刀具通常作为独立手持工具使用，不涉及设备固定接口，但在工装设计中可为其配置笔架、刀座或防滚落托架。刀座内腔需避让刀柄末端凸起和前端夹头宽度，支撑点宜布置在刀柄圆柱段，避免压触刃口。若用于生产线工位，还可结合安全盖帽设计，盖帽长度应覆盖外露刀片并与夹头外轮廓形成间隙配合；若需要刀片伸缩或替换功能，柄部内部应预留刀片通道、推杆导向槽和止位卡点。外观细节上，金属筒身的棱面不宜过深，以免清洁碎屑时形成积尘死角；黑色握持段可采用略低硬度材料，以提高长时间使用的舒适度；滚花环应保持齿顶圆润，避免手指快速旋拧时产生刺痛感。整体结构虽然零件数量不多，但对配合关系、刃片夹持、重心分配和安全包覆都有明确要求，适合作为手持切削工具结构表达、工业设计评审或手工工具建模练习的参考对象。
