户外钢结构遮阳烧烤亭框架结构

　　这套三维结构呈现的是一座户外开放式钢结构亭架，整体由底部混凝土基座、四根主承重立柱、顶部纵横交错的桁架梁系以及外围围护框架共同构成，定位为露天场地中的烧烤亭、休闲亭或停车遮阳棚类设施。从工程落地角度看，这类亭架常见于景区休憩区、商业广场外摆区、社区烧烤场、庭院休闲区以及户外餐饮摊位，承担遮阳、挡雨、悬挂灯具与排烟管道、挂载装饰面板等多重功能，属于轻钢结构在民用户外建筑中的典型应用。

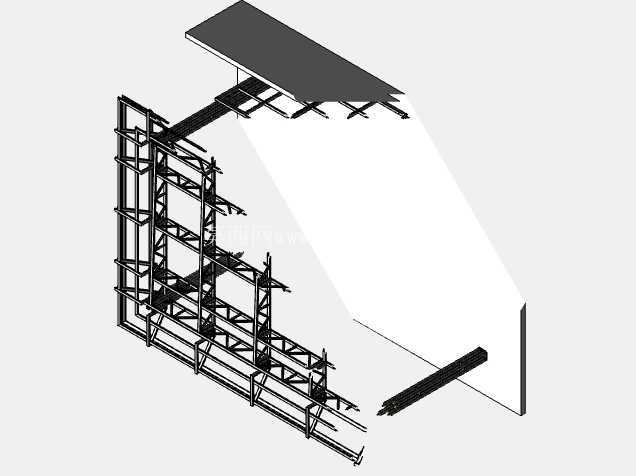

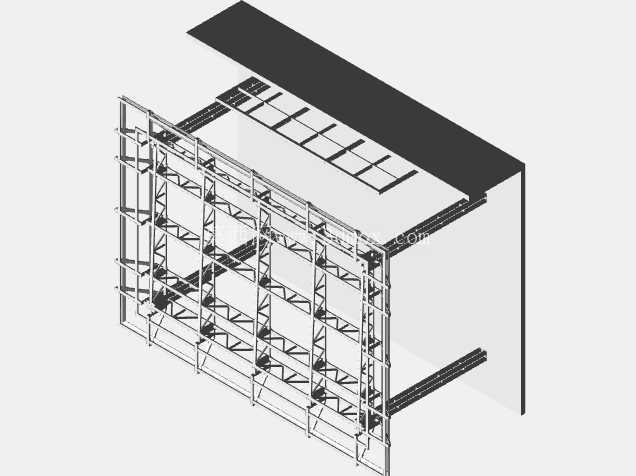

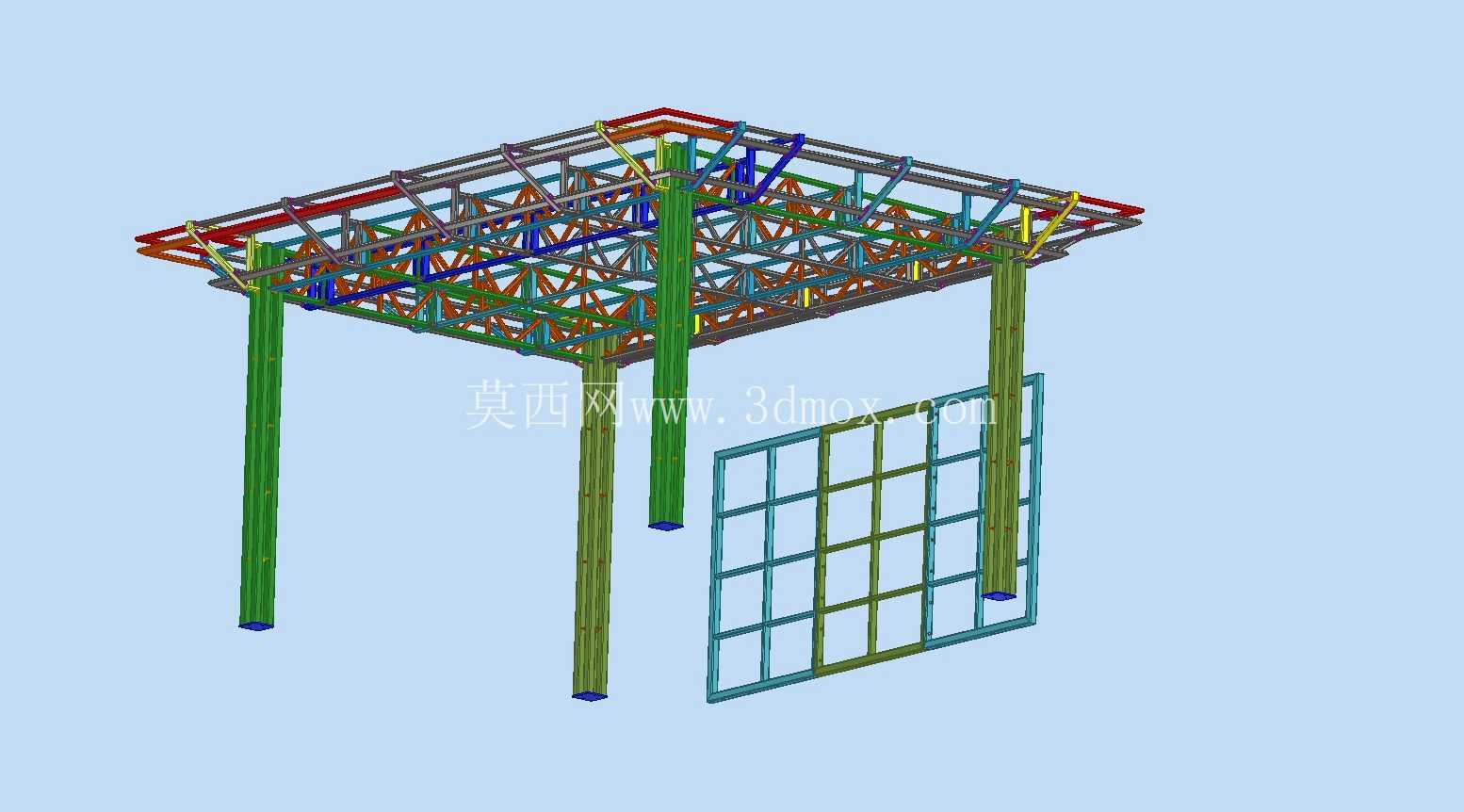

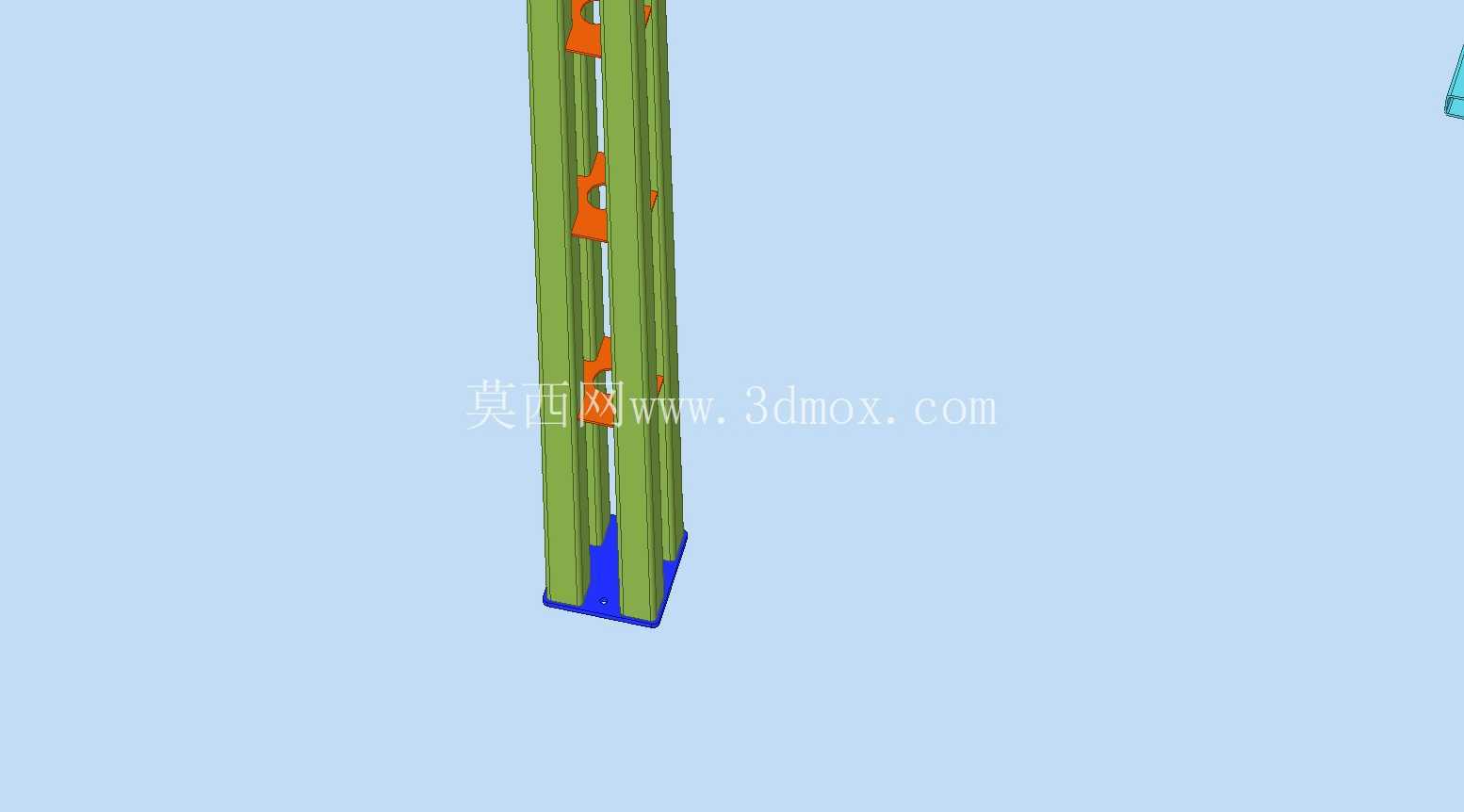

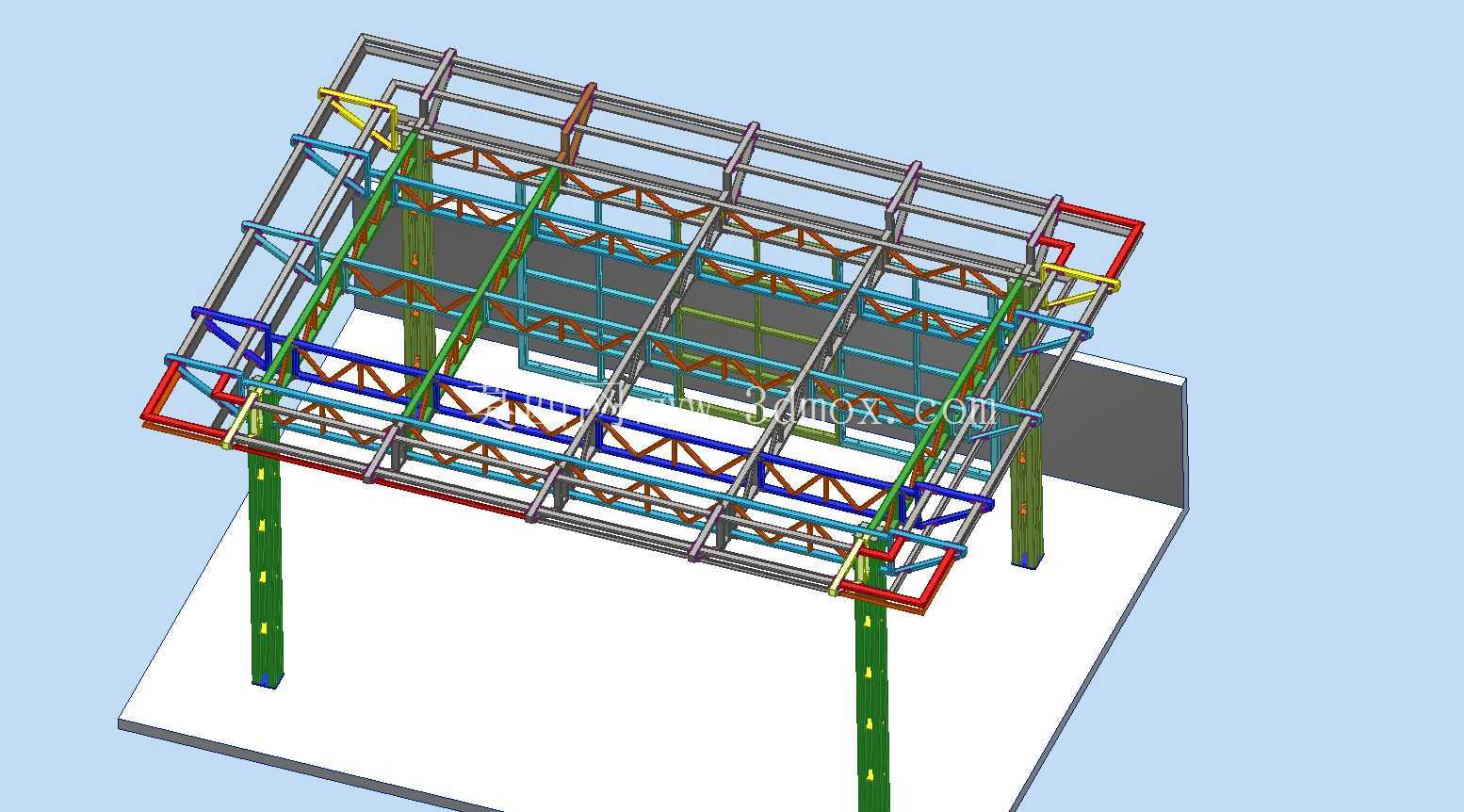

　　结构布置上，模型采用四柱支承的矩形平面布局，四根绿色立柱立于方形混凝土基础之上，柱脚通过预埋件或锚栓与基础刚性连接，保证整体抗倾覆能力。立柱选用方管或矩形管截面，沿柱身可见分段连接节点，便于工厂分段制作后现场栓接或焊接拼装。柱顶向上延伸承接顶部屋盖桁架，荷载经由屋面板—檩条—主桁架—立柱—基础的路径逐级传递，传力路径清晰，节点冗余度适中。

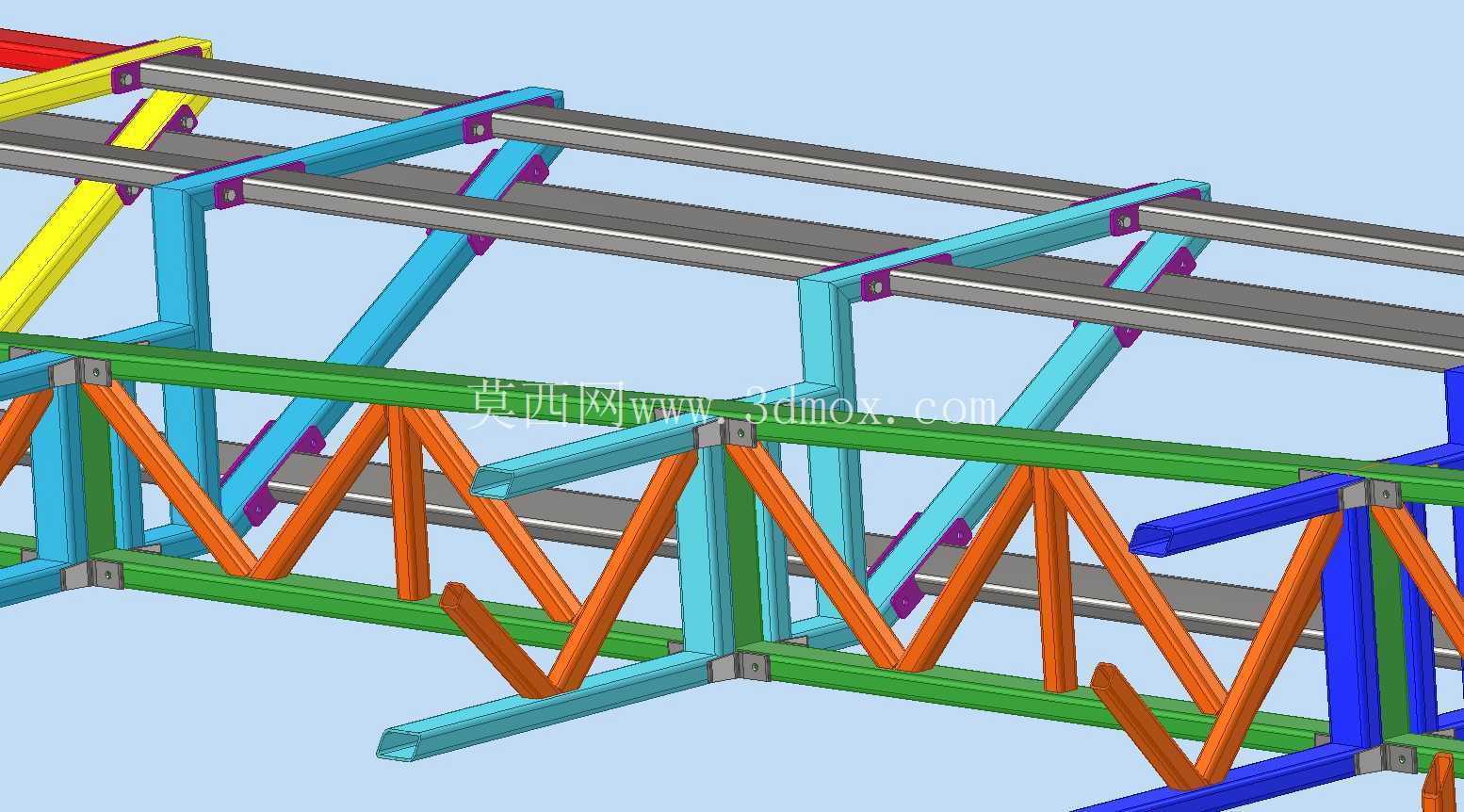

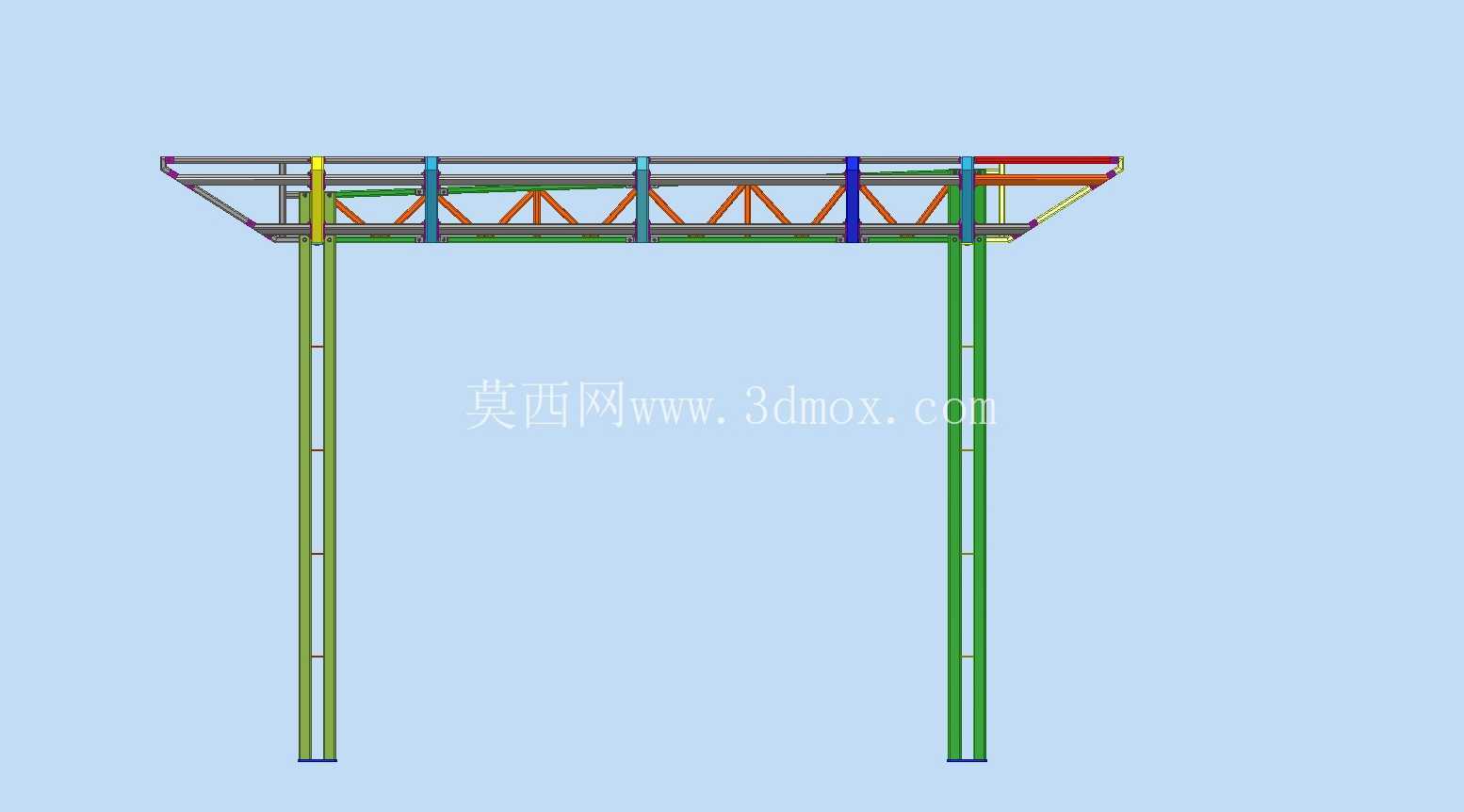

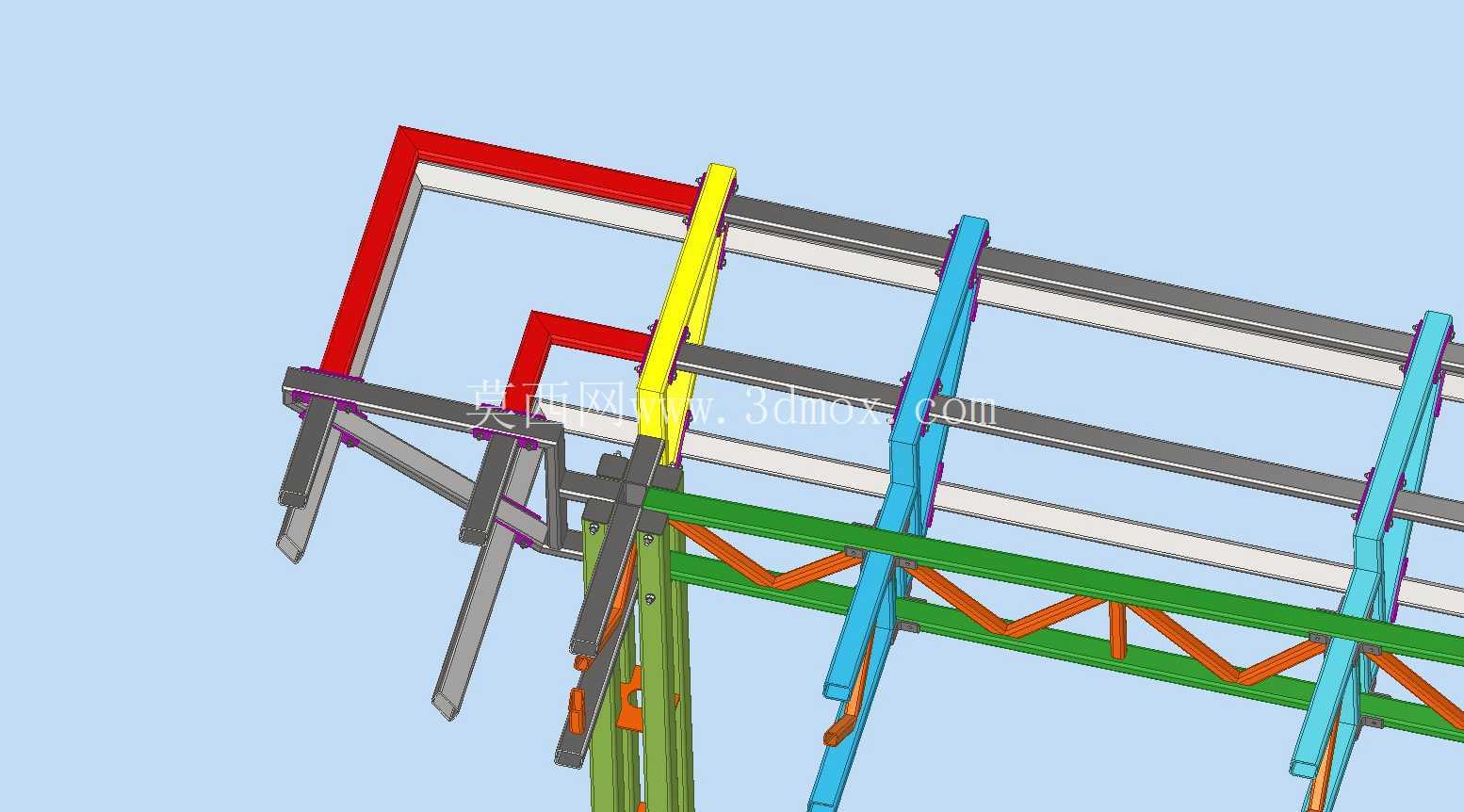

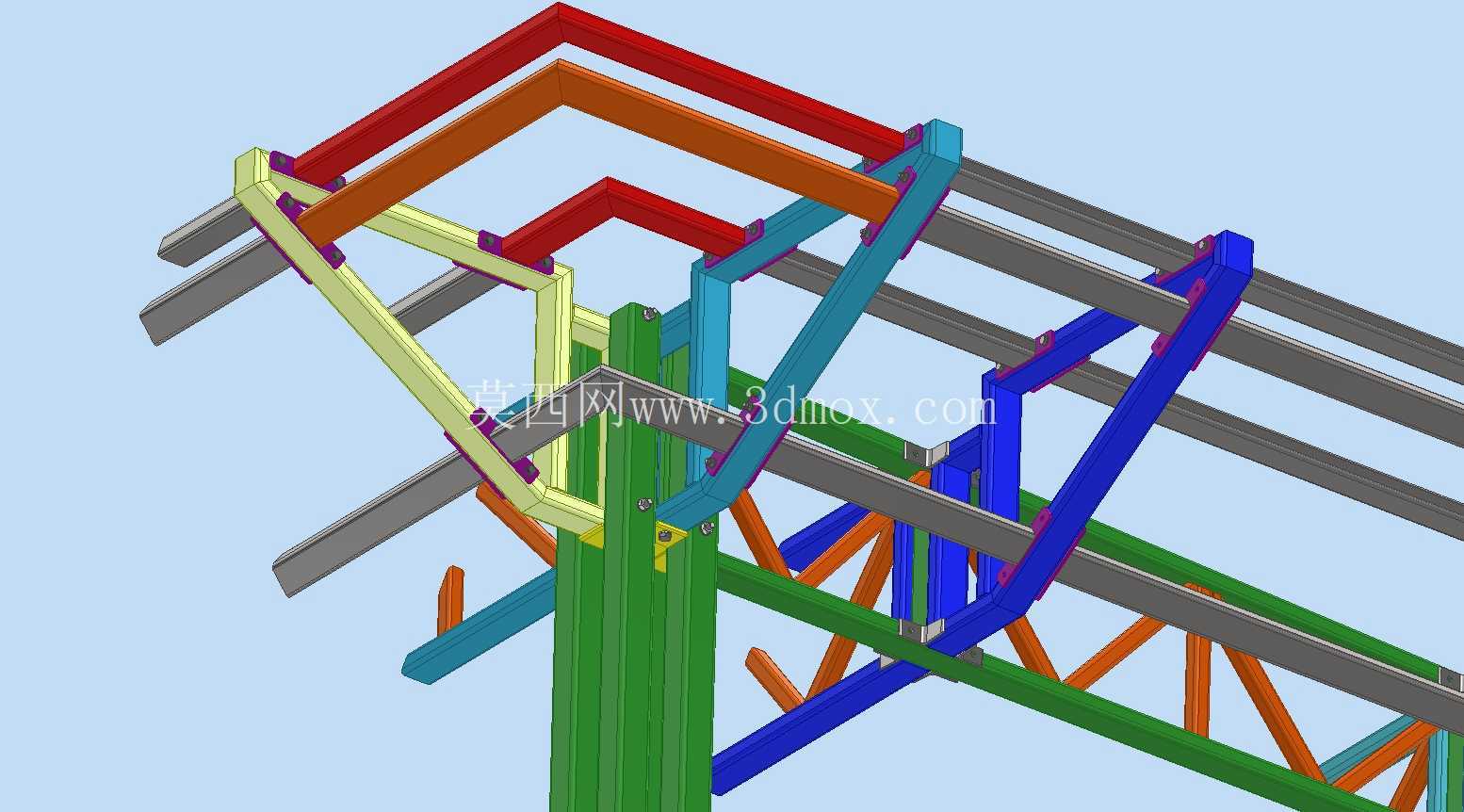

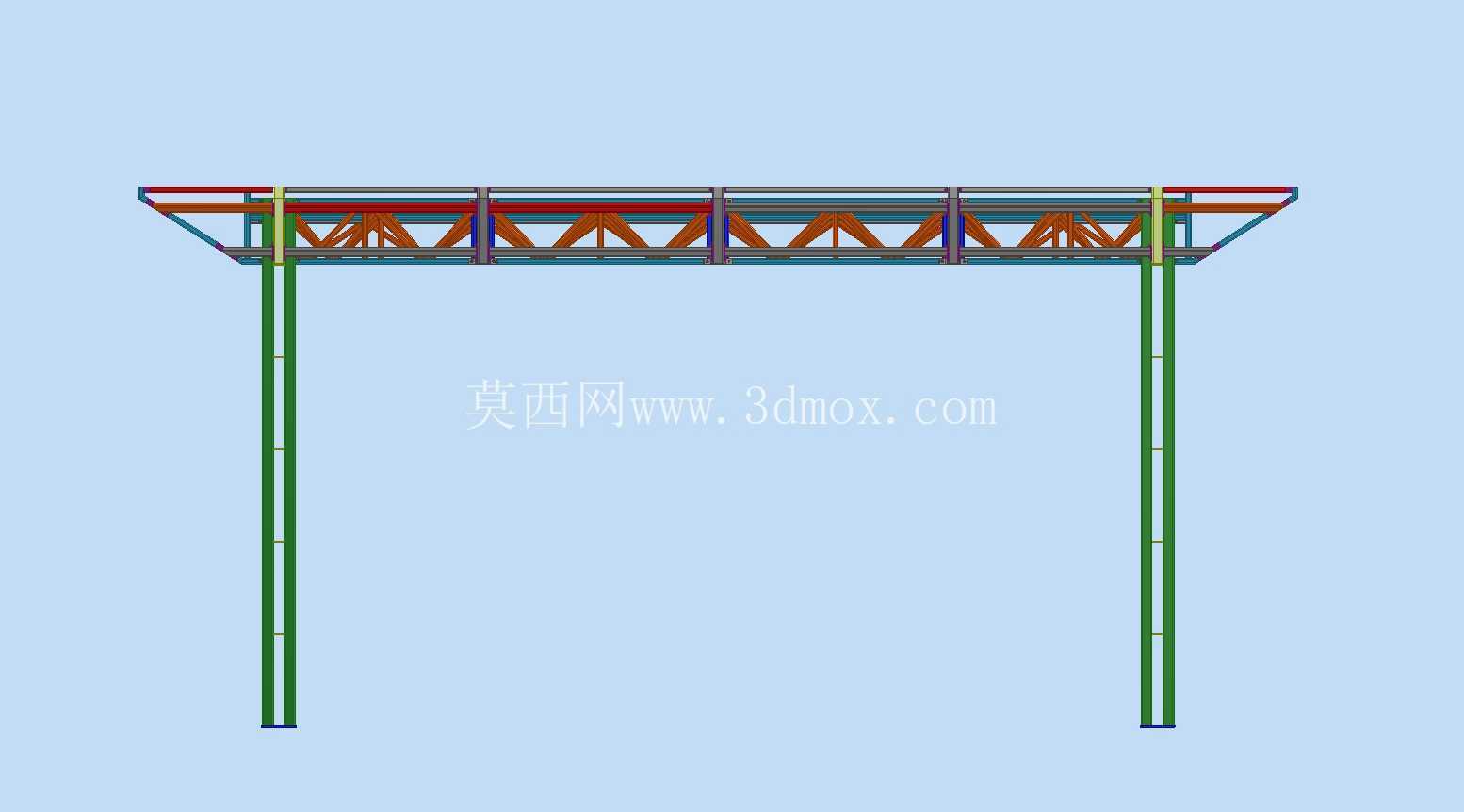

　　顶部屋盖是整套模型的设计重点。屋面骨架由多层纵横梁组成：最上层为沿短跨方向布置的屋面檩条，直接承托屋面板或遮阳布；中层为主桁架，采用三角形腹杆形式，红色与橙色杆件分别代表上弦、下弦及腹杆，通过三角桁架的几何不变性将屋面荷载分散至两侧立柱；下层则设置了蓝色的纵向连系梁与水平支撑，将四榀主桁架串联成整体空间框架，有效抵抗风荷载引起的水平侧移，并防止吊装与使用过程中出现扭转失稳。桁架杆件之间多采用相贯线焊接或节点板栓接，模型中不同颜色的杆件也便于在深化设计阶段区分规格、统计材料清单。

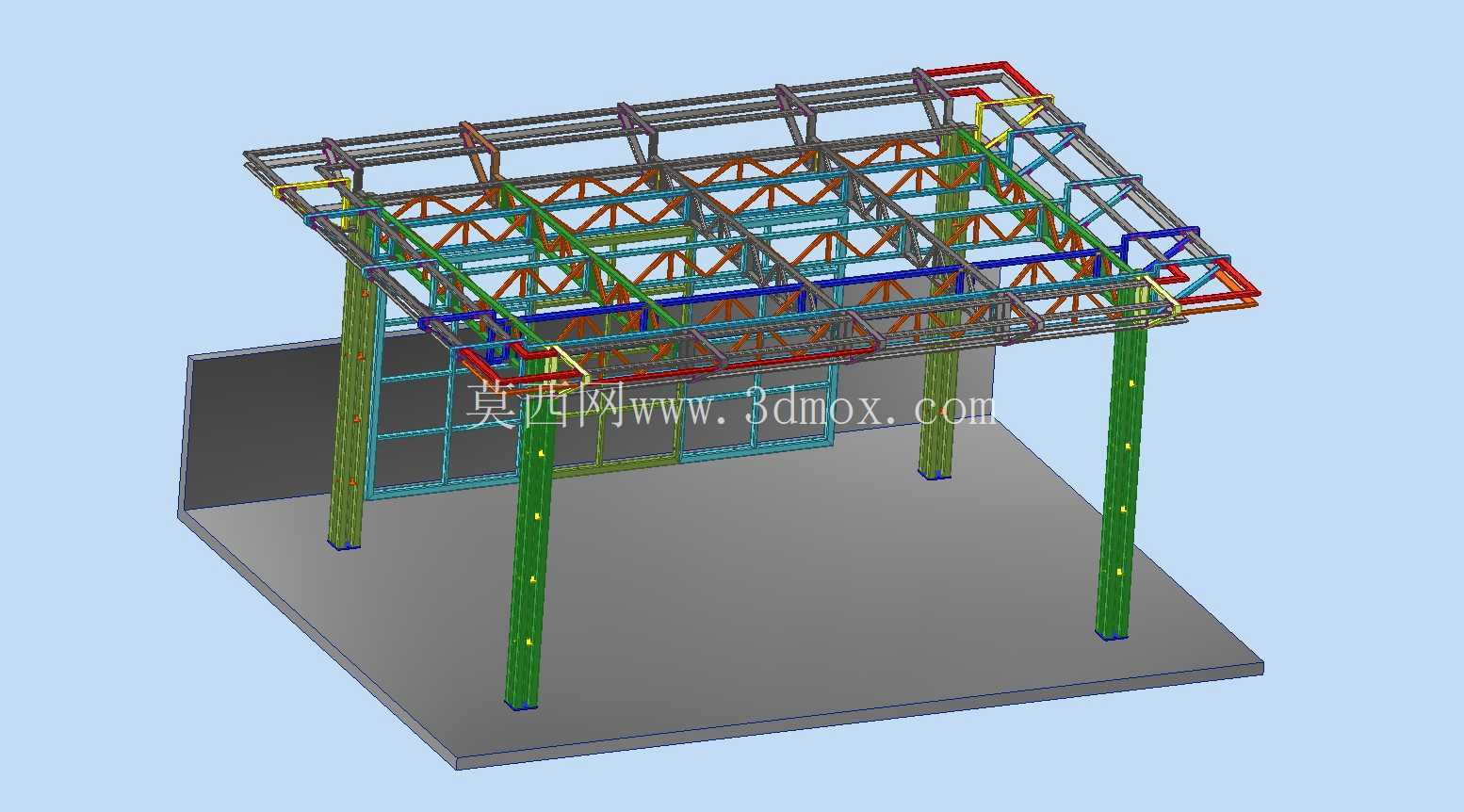

　　亭架侧面设有青色的竖向与横向杆件，构成围护墙龙骨，可在现场外挂彩钢板、防腐木、阳光板或金属网，既可以作为半封闭的挡风墙，也能预留门窗洞口形成带围护的操作间，适配烧烤摊位的排烟设备安装、食材操作台摆放等实际需求。基座部分采用整块灰色混凝土平台模拟，平台边缘超出柱脚一定距离，既作为施工找平基准，也兼顾散水与排水，避免柱脚长期积水腐蚀。

　　从设计思路来看，这类亭架优先控制的是跨度与柱距的匹配。四柱方案省去了中间立柱，亭下空间完整开阔，便于摆放烧烤炉、餐桌椅或停放车辆；桁架高度取跨度的约十二分之一到十分之一，在控制用钢量的同时保证挠度满足屋面要求。建模过程中需重点核对柱顶标高一致性、桁架起拱值、杆件相贯切口以及柱脚锚栓孔位，这些细节直接影响现场能否顺利拼装。外形尺寸方面，矩形平面长宽比例接近三比二，檐口高度满足人员直立通行与设备进出，屋面可按双坡或单坡排水考虑，桁架端部预留的悬挑段则为檐口收边和落水系统提供安装边界。

　　安装层面，施工顺序通常为先浇筑混凝土基础并预埋锚栓，再吊装立柱并临时缆风固定，随后逐榀吊装主桁架、安装水平支撑形成稳定单元，最后铺设檩条、屋面板与侧墙围护。模型中清晰表达的杆件分层与颜色区分，可直接用于指导构件编号、加工下料和现场拼装对位，对从事轻钢结构深化、户外设施设计的工程人员具有较强的参考价值。
