全固态工作机械齿轮配对配合机构

　　这套配对齿轮组件面向全固态工作机械的传动配合需求而构建，核心在于两个齿轮之间稳定、连续的啮合关系。从实际工况出发，齿轮副承担着把输入端的旋转运动按既定传动比传递到执行端的任务，常见于小型工作台进给、轻载输送辊驱动、工装夹具回转以及教学演示台架等场合。在这些场景里，负载往往不算极端，但对运转平顺性、齿侧间隙控制和长期配合一致性有明确要求，因此建模时没有追求夸张的参数堆砌，而是把精力放在齿形轮廓、齿向分布和两轴相对位置的准确还原上。

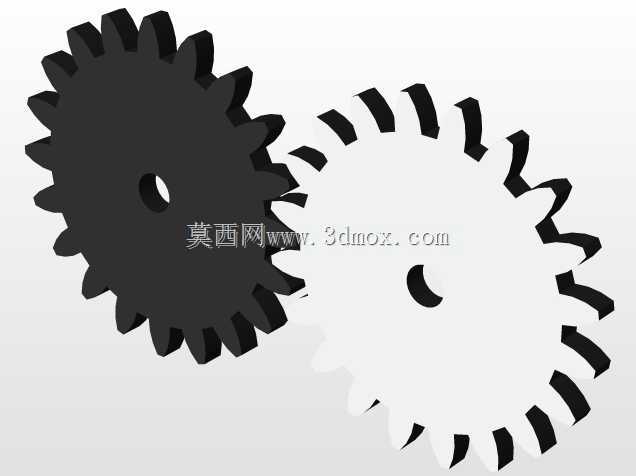

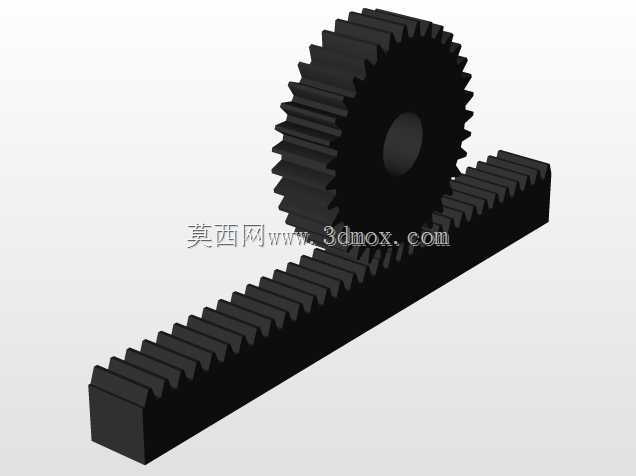

　　从结构形态看，组件由一只实体小齿轮和一只配对大齿轮组成。小齿轮采用实心轮体结构，中心设置轴孔，用于与输入轴或电机轴配合；轮缘均匀分布直齿，齿顶、齿根过渡清晰，齿厚沿轴向保持一致，属于典型的直齿圆柱齿轮构型。大齿轮同样沿圆周布置轮齿，与小齿轮外啮合，二者齿数差异决定了减速比，也直接影响输出转速与扭矩分配。直齿方案的优势在于加工与装配相对直接，轴向力小，对支撑轴承的轴向承载要求低，适合轴线平行、布置紧凑的传动箱内部使用。

　　设计思路上，配对关系是整个机构的灵魂。单只齿轮的齿形再规整，如果中心距、啮合相位或齿顶间隙处理不当，实际运转中就会出现卡滞、冲击、偏载甚至根切干涉。建模过程中需要反复核对两齿轮的分度圆相切关系，保证啮合点落在理论啮合线附近；齿顶圆与配对齿轮齿根圆之间留出合理径向间隙，避免热膨胀与制造误差累积后发生顶死；齿侧则保留适度 backlash，既补偿加工公差，又为润滑介质留出空间。对于全固态工作机械而言，机构往往长期处于固定工位、频繁启停的状态，这种间隙取值不能过大，否则反向传递时会产生明显空程，影响定位重复精度。

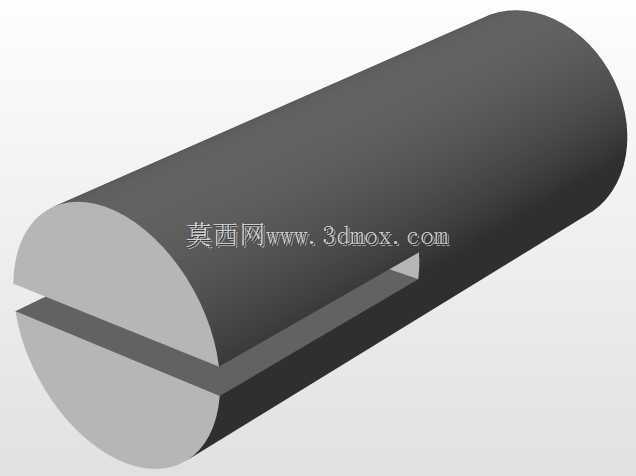

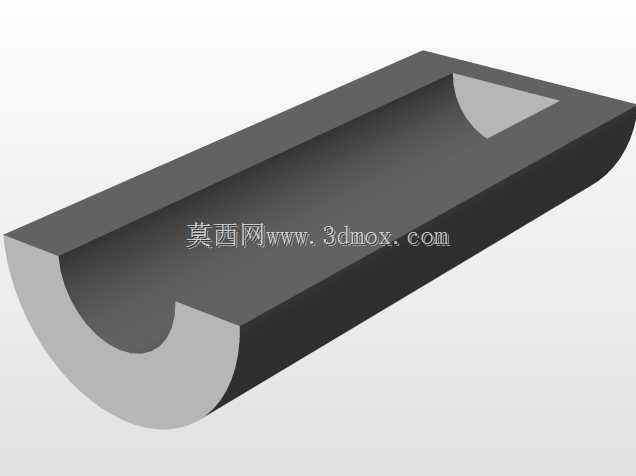

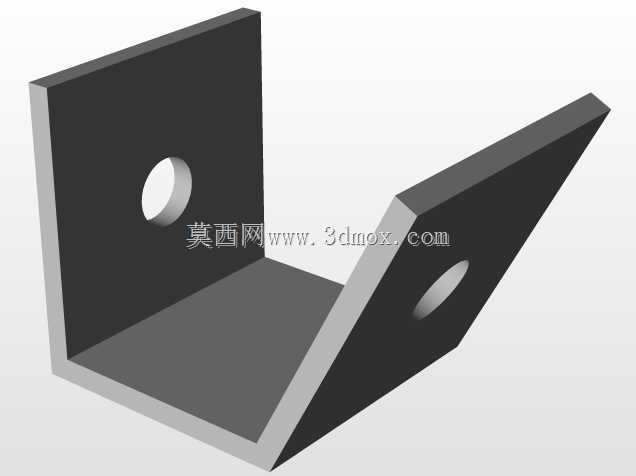

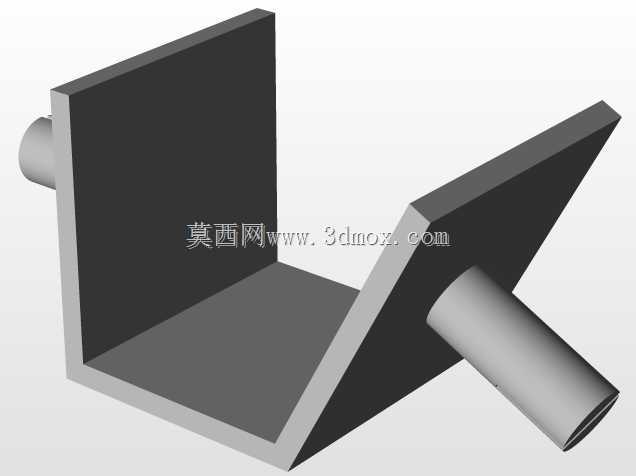

　　外形尺寸与安装边界方面，齿轮副的径向包络由两只齿轮的齿顶圆共同决定，轴向宽度则取决于齿宽与轮毂突出量。布置时需要在箱体或基板上预留两轴中心距的安装孔位，孔位平行度误差会直接转化为齿向接触偏差，导致轮齿一端过早磨损。小齿轮中心轴孔需与轴径形成明确配合，键连接或紧定螺钉方式可根据扭矩大小选择；大齿轮若采用悬臂安装，应尽量缩短轮毂悬伸长度，并在靠近轮体处布置轴承，以减小啮合反力带来的弯矩。整机三维布局时，齿轮外缘与箱壁、护罩、相邻管线之间应保留安全间隙，既防止运转中触碰，也便于后期观察啮合斑点与加注润滑脂。

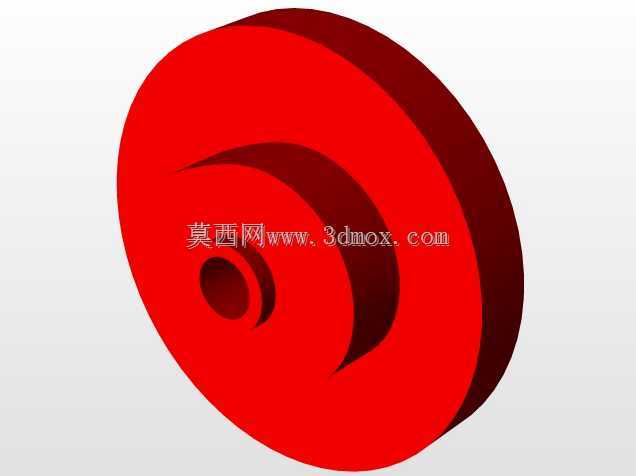

　　功能特性上，这套组件体现的是平行轴定传动比传动的基本逻辑。动力经小齿轮输入后，通过逐齿啮合推动大齿轮旋转，转速按齿数反比降低，扭矩相应放大，运动传递无滑动、同步关系确定。直齿轮在啮合瞬间沿全齿宽接触，传动效率较高，适合中低速、规则正反转的工况；若用于高速场景，则需进一步评估齿形修形与润滑方式。轮体采用实心构型，刚性较好，能承受一定冲击载荷，但转动惯量相对辐板式结构偏大，在对启停响应敏感的场合可在后续优化中减重开孔。

　　从工程应用视角看，这类配对齿轮不仅是一个独立零件组合，更是传动链校核的起点。设计人员可借助三维模型检查干涉、测量中心距、推演装配顺序，也可在此基础上叠加轴承、轴、键、箱体形成完整减速单元。对于设备选型人员，模型能够直观判断齿数搭配、齿宽容量与安装空间是否匹配；对于教学与结构验证，它清晰展示了外啮合齿轮旋向相反、传动比恒定、齿廓共轭配合等机械原理。整体而言，组件在几何表达上聚焦啮合本质，在工程落地上兼顾加工、装配与维护边界，能够作为固态工作机械传动模块设计与复核的可靠基础结构。
