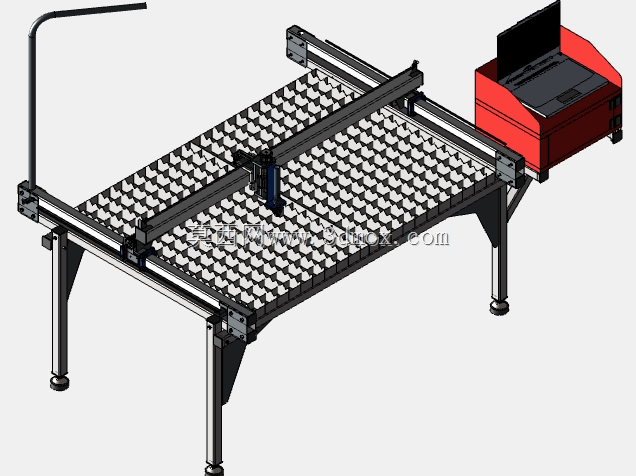

这套台式数控等离子切割工作台主要面向小型钣金加工、维修备料、教学实训以及个人工坊的薄板切割场景。设备采用龙门式横梁配合平面工作台的布局,工件平铺在栅格支撑面上,割炬沿X、Y两个方向按导入的轮廓路径运动,完成碳钢、不锈钢、铝板等导电板材的二维下料。与大型工业切割线相比,该结构更强调可拆装、可自制和维护便利,支腿、横梁、滑座、托架等部件均按常规加工条件拆分,标准件可直接采购,部分非承载或复杂外形件可通过3D打印制作,适合在有限场地内搭建一套低成本数控切割装备。
从实际用途看,等离子切割适合处理剪板机不便完成的异形轮廓,例如法兰盘、加强筋、设备护板、支架毛坯、工艺挂件和实训样件。工作台面承担板材定位与熔渣承接,栅格条之间留出排渣空间,避免割缝直接损伤主台面;切割产生的热量和飞溅物通过栅格向下扩散,台面下方保留通风与清渣区域,便于后期集中清理氧化渣。设备四周不设置封闭罩壳时,应在外部配套除尘、隔光和防护措施;若用于固定工位,也可在此机架基础上增加水槽、吸尘风道或防护围挡。

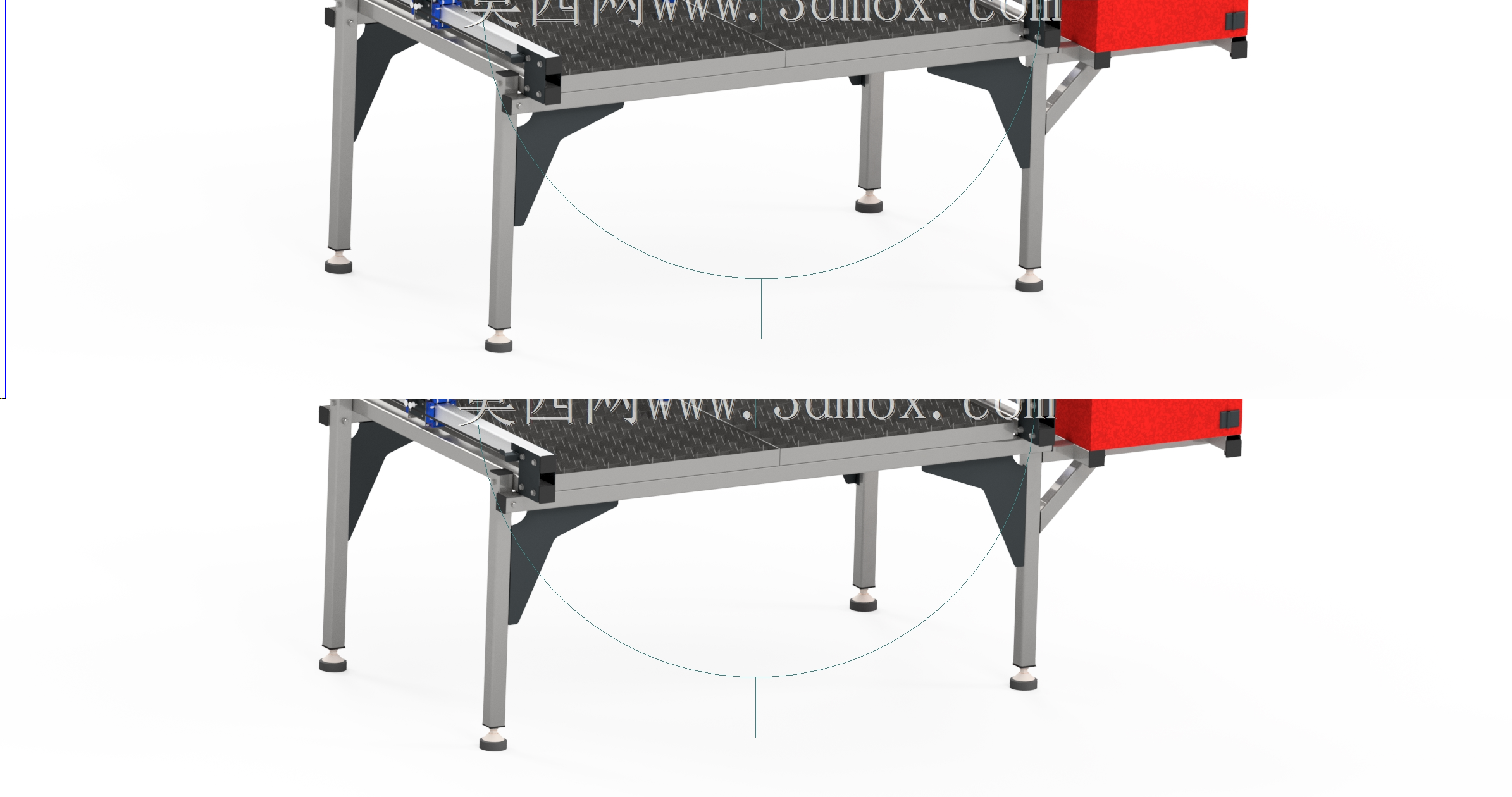

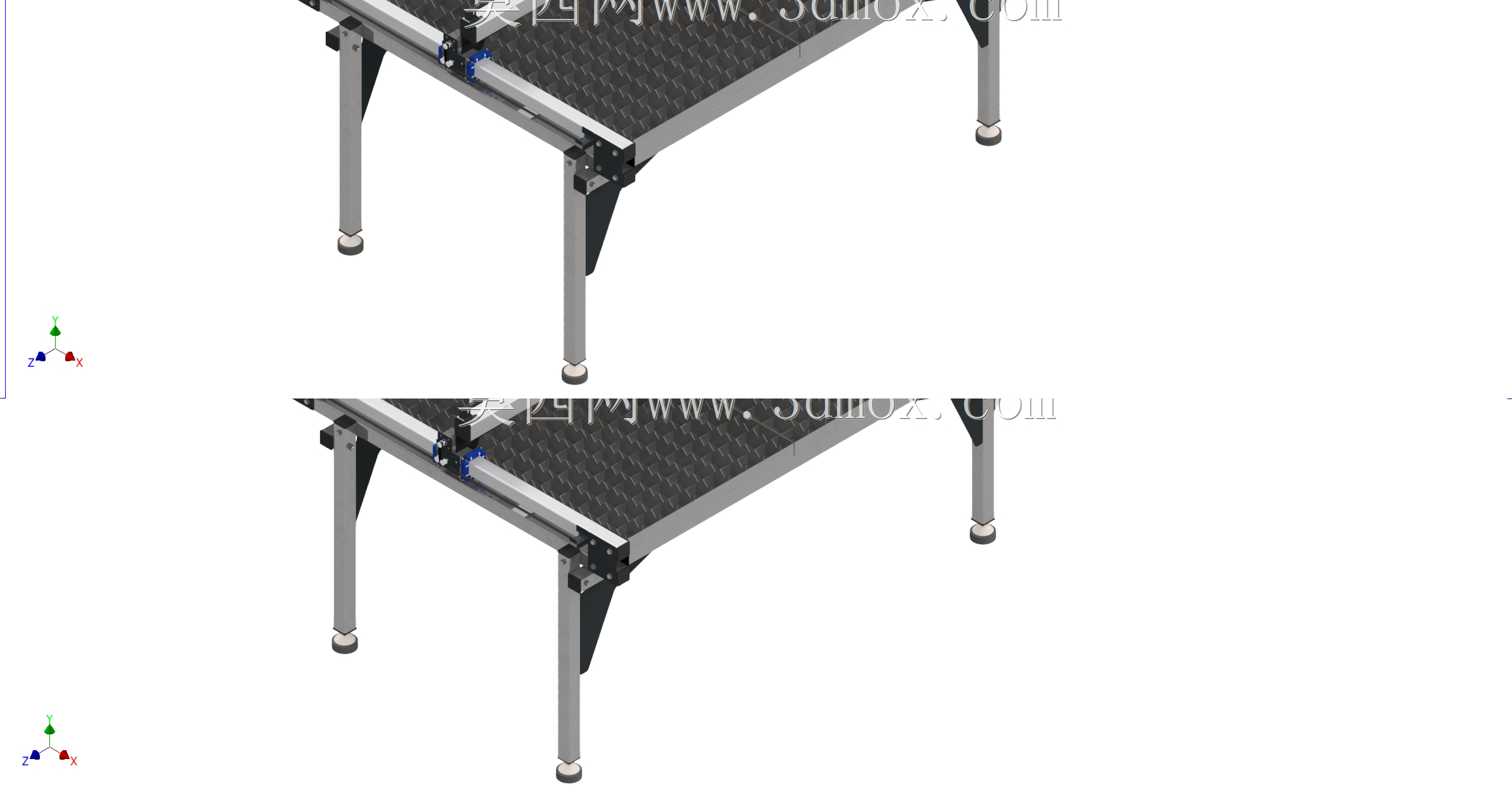

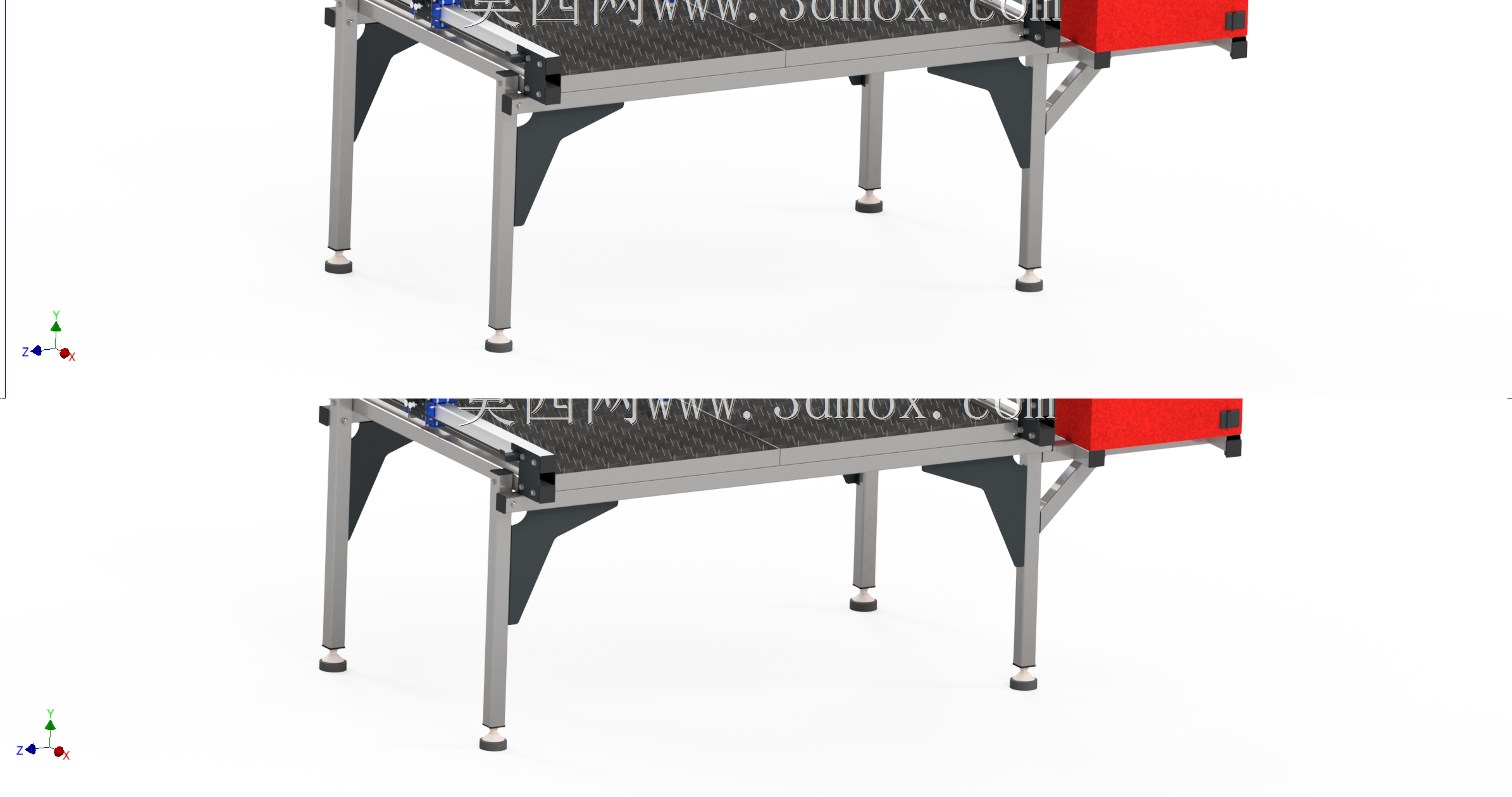

结构设计上,四条支腿形成稳定支撑,腿底设置可调脚垫,用于补偿地面不平并调整台面水平。支腿与上部框架之间采用三角加强板连接,使承受板材重量、横梁移动惯性和意外冲击时,载荷能够从台面框架顺畅传递到地面。工作台长边方向布置直线导向元件,横梁跨装在两侧导向部件上,Y向运动由横梁整体滑移实现;割炬滑座安装在横梁上,沿X向移动,两个方向的运动合成平面切割轨迹。滑座上保留割炬夹持与高度调节结构,便于根据板厚、割嘴型号和工艺要求调整割炬相对板材的距离。

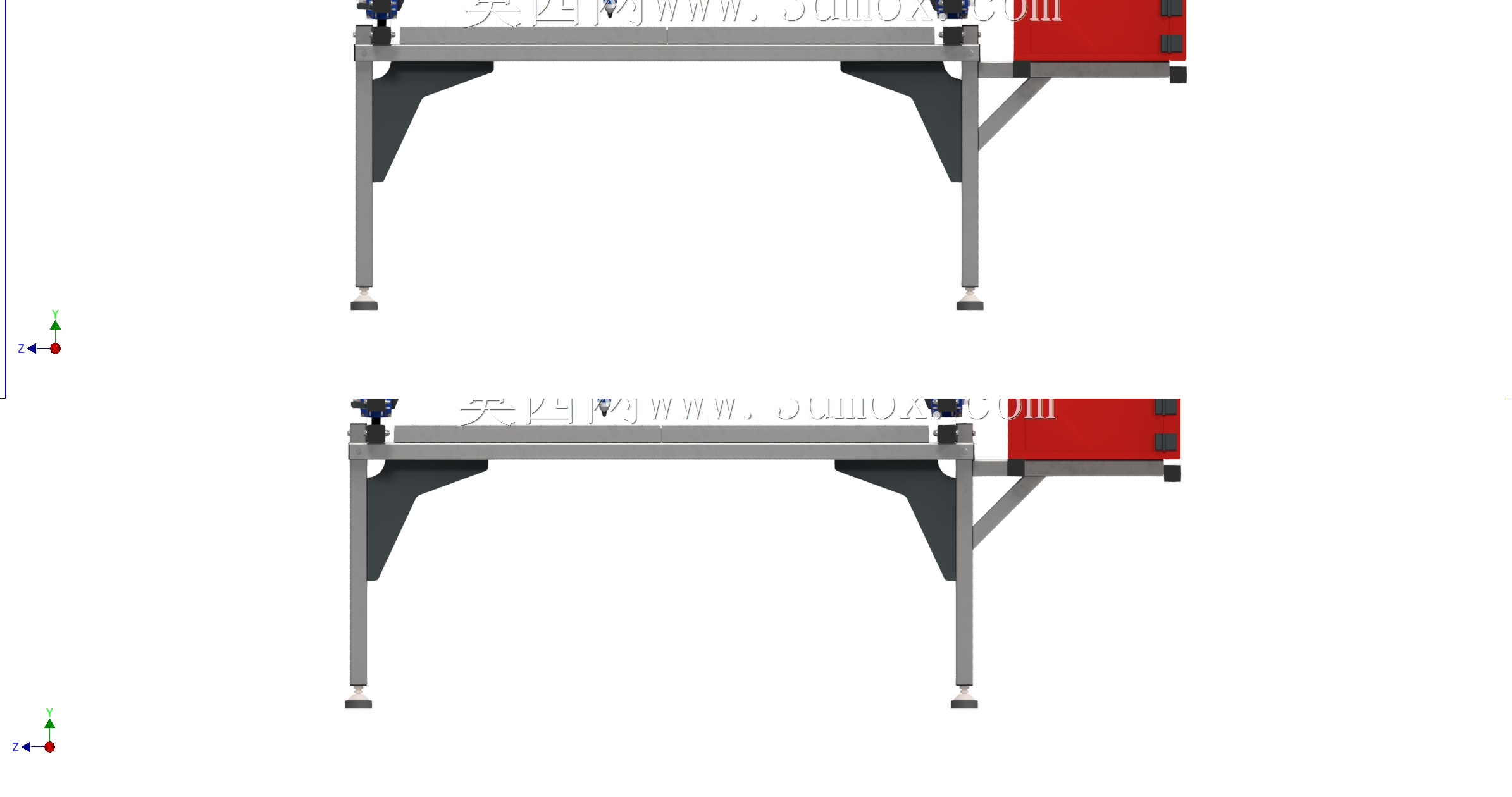

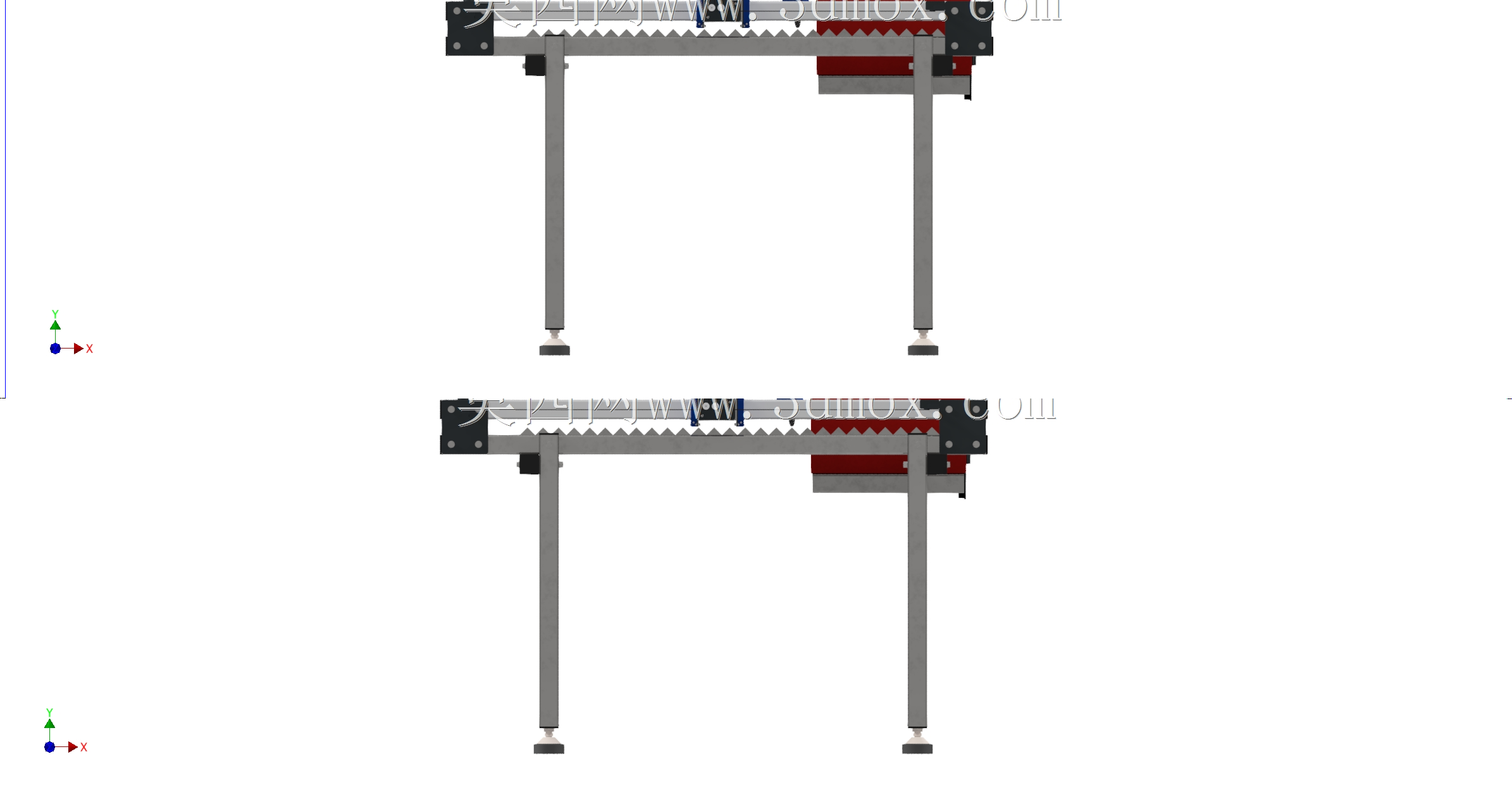

外形与安装边界方面,该设备属于落地式长方形工作台,占地面积由有效切割幅面向四周扩展。布置时不能只核对台面外形,还要在左右两侧留出横梁驱动、导轨防护和维护空间,在前后方向保留上下料位置,尤其长板进料时应避免与墙面、立柱或其他设备干涉。支腿下端的可调脚垫需要支撑在坚实地面上,若车间地面为普通水泥地,应确认局部承载能力;设备就位后先粗调支腿高度,再以导轨和台面为基准复核水平,减少横梁运行时因台面倾斜造成的切口偏差。
建模时可将整机拆分为机架组件、支腿组件、横梁组件、滑动小车、割炬夹持、栅格台面和可调脚杯等模块。机架部分重点控制两侧导轨安装面的平行度与等高关系,横梁跨距较大时要校核抗弯刚度,避免割炬位于横梁中部时产生明显挠度。导向件、同步带或丝杠、驱动电机等安装位置应预留张紧和拆装空间,不能只追求外观紧凑而忽略后期更换。电缆和气管从固定机架到移动横梁、再到割炬滑座的路径需要设置拖链或弯曲半径合理的悬挂结构,防止反复弯折导致线缆破损、气路受阻。
割炬支架不宜做成完全刚性的固定结构,应考虑初始定位、微调以及碰撞后的安全余量。实际切割中,板材翘曲、定位误差或误操作都可能使割嘴接触工件,夹持部位保留一定浮动或退让能力,可降低割嘴和导向部件损坏概率。栅格台面属于消耗性结构,建模时宜将支撑条设计成可替换形式,长期使用后被熔渣烧损的条块能够单独更换,而不必整体返修工作台。
对于个人制作和小批量试制,这种设计的价值在于把复杂专用设备分解为可采购、可加工、可装配的机械单元。结构工程师在深化时,应重点关注导轨选型、横梁刚度、驱动同步、台面支撑密度、割炬安全高度以及维护通道;三维装配中还应检查运动极限位置,确认横梁走到两端、滑座走到左右极限时,机体、拖链、线缆和割炬之间不存在干涉,从而保证设备从模型走向实际装配时具备可制造性和稳定运行基础。
