十吨框架式龙门液压压装整机结构

项目分类:压力机 发布时间:2024-11-12 ID:789727
  • 十吨框架式龙门液压压装整机结构
  • 十吨框架式龙门液压压装整机结构
  • 十吨框架式龙门液压压装整机结构
  • 十吨框架式龙门液压压装整机结构
  • 十吨框架式龙门液压压装整机结构
  • 十吨框架式龙门液压压装整机结构
  • 十吨框架式龙门液压压装整机结构
  • 十吨框架式龙门液压压装整机结构
  • 十吨框架式龙门液压压装整机结构
  • 十吨框架式龙门液压压装整机结构
  • 十吨框架式龙门液压压装整机结构
  • 十吨框架式龙门液压压装整机结构
  • 十吨框架式龙门液压压装整机结构

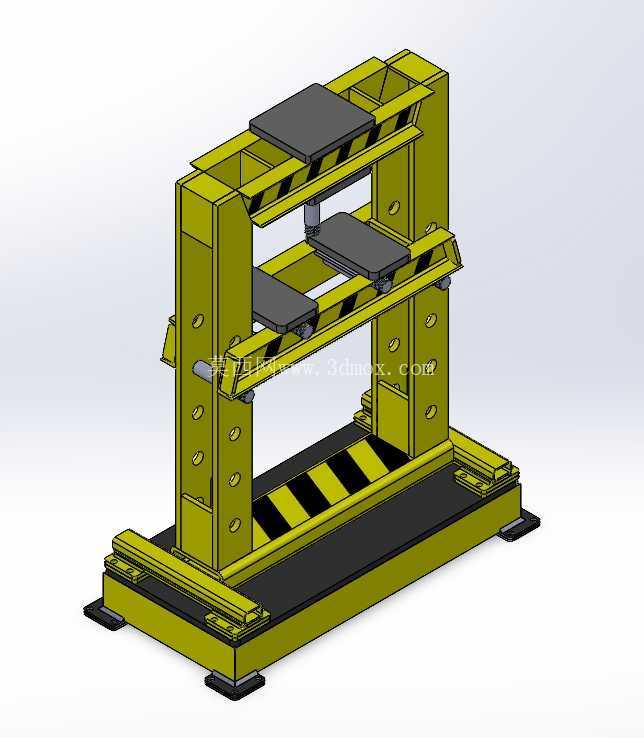

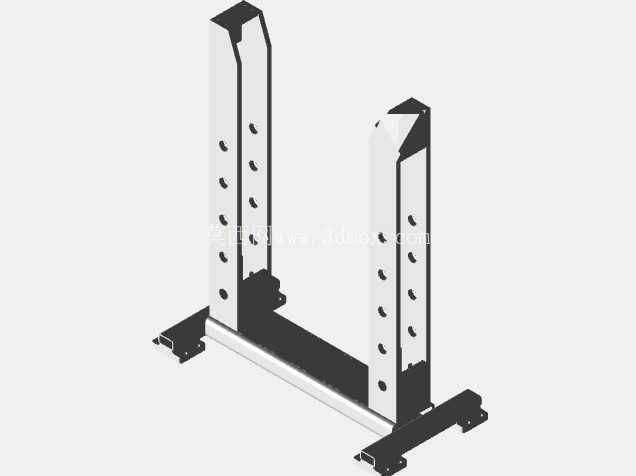

  这套十吨级框架式液压压装设备主要面向中小吨位的轴套压入、板材校直、零部件铆接、模具试合以及维修车间内的拆卸作业。整机采用双立柱龙门承载形式,左右立柱与底部底座、上部横梁形成封闭受力回路,压装过程中产生的轴向载荷由上横梁、立柱和底梁共同承担,相比单侧悬臂结构,框架在偏载工况下的扭转变形更小,适合工件放置位置不完全居中的现场使用。底部工作台面预留了较宽的工件摆放区域,长条形型材、轴类组件、小型焊接件都可以横向放置;台面两侧设置导向与定位边,便于配置垫块、V形块或专用压装夹具。底座下方布置可调垫脚,安装时可根据地面平整度调整水平,减少设备受力后的附加弯矩。上部活动压头沿立柱方向升降,压头与工件接触区域可更换压块,针对不同直径轴件、

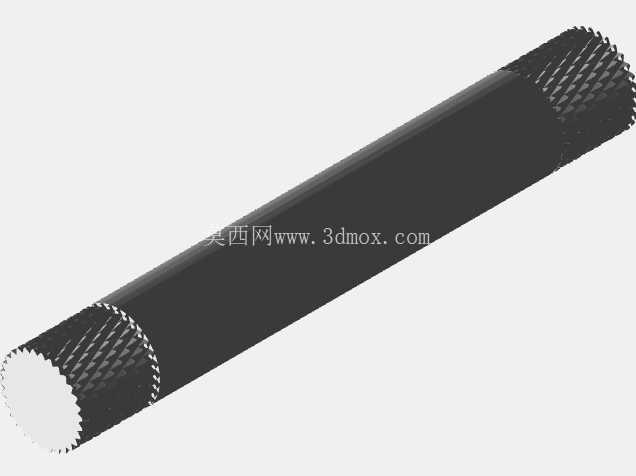

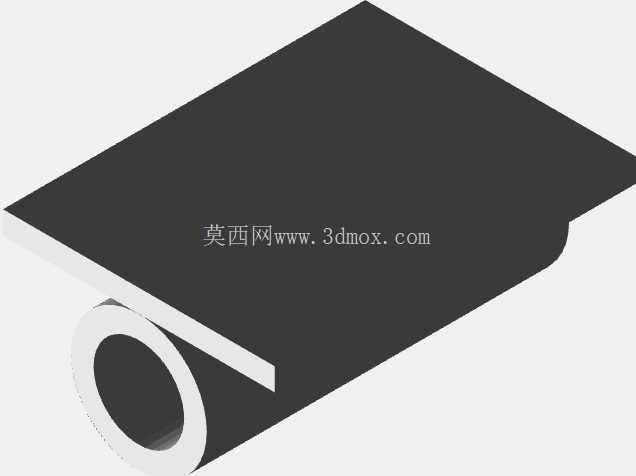

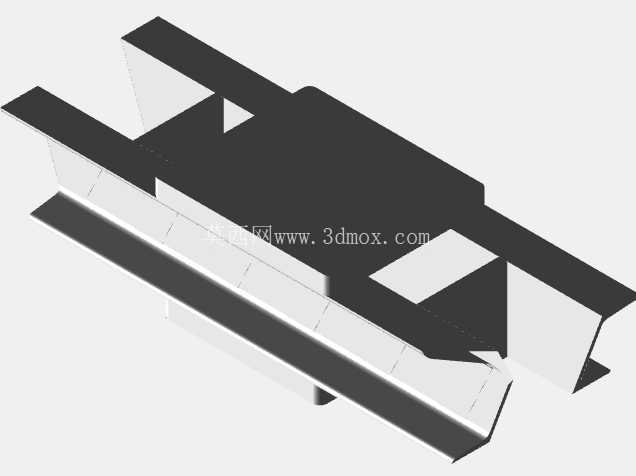

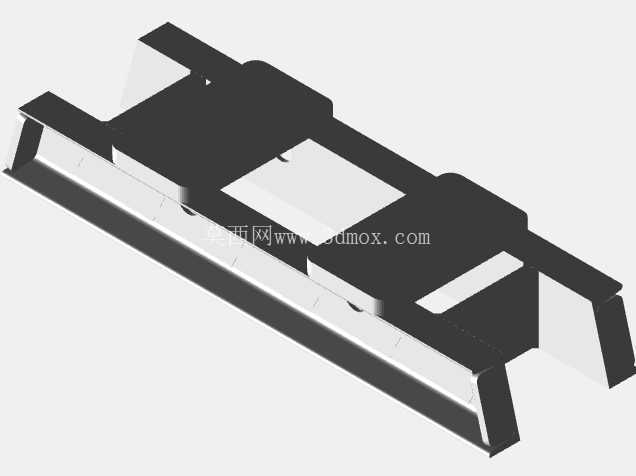

  衬套或铆点,可替换平压头、V形压头或定位压套,避免直接压伤已加工表面。机架立柱上分布多档调节孔位,用于调整工作开口高度。面对不同厚度工件时,可通过插销或支撑块改变活动横梁的下限位置,使液压缸有效行程集中在作业区间,减少空程运行距离,也能在压制较高工件时提供足够避让空间。这种档位式开口设计在维修、试制和小批量生产中比较实用,换件时不需要重新制作复杂垫高工装。结构建模时,机架主体按厚板焊接箱体思路处理,立柱承受弯曲与拉伸复合载荷,横梁中部布置液压缸安装座,载荷传递路径从油缸法兰进入横梁,再沿两侧立柱向下到底座。模型中各板件、筋板、加强块和安装孔均按装配关系拆分,能够清楚看到焊缝区域对应的板厚搭接、螺栓连接位置以及油缸、压头、

  导向件之间的配合关系。对于需要进行强度校核的设计人员,可在此基础上提取主要承载件,按额定压制力设置约束和载荷,重点检查横梁中部挠度、立柱孔位周边应力集中以及底座与垫脚接触处的支撑反力。设备外形呈立式龙门布局,占地面积相对紧凑,宽度方向以双立柱外侧为安装边界,长度方向由底梁和工作台延伸尺寸决定。布置产线或车间工位时,需要在机架前后保留工件上下料空间,左右侧保留维护和插销调节空间;上方应留出油缸检修、吊装以及管路连接的垂直距离。若配合叉车或手拉葫芦上料,工作台前方不应设置固定障碍物,底座前缘也应考虑工件拖拽时的防护。液压执行部分居中安装,施压方向垂直于工作台面,适合对同轴度要求较高的压装工序。实际使用中,

  可将工件定位夹具固定在底台T型槽或工艺孔上,使压头中心线与工件受压中心尽量重合;当必须进行偏载压制时,应降低使用压力,并在压头下方增加均衡垫梁,防止活动部分卡滞。机架表面设置的警示条纹对应运动压头和底座开口区域,提示操作人员在设备运行时保持手脚远离施压区。从维护角度看,该结构将主要承载件、导向件、油缸连接座和工作台面分层表达,便于后期拆解检查。立柱导向面、压头滑动面、销轴孔和底座安装面都是需要关注的部位;长期使用后,若开口档位孔出现挤压变形或压头运动间隙增大,应检查销轴、导向板及相关连接件。整体设计偏重实用型工业压机思路,不以复杂外观为目标,而是通过封闭框架、可调开口、可换压头和宽工作台面来覆盖多类压装与校直场景,对机械设备设计、工装方案评审以及压力机选型参考都具有较直接的工程价值。
