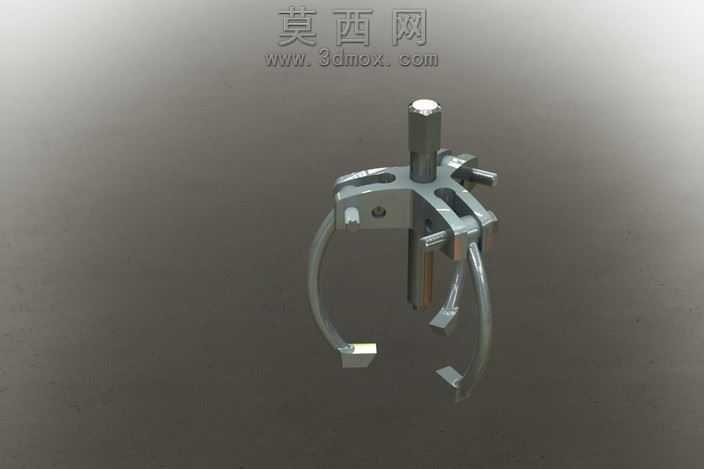

三爪式轴承拉拔器三维结构设计

本作品为三爪式轴承拉拔器的三维建模设计成果，建模阶段采用自顶向下的设计思路，先完成整体功能布局的骨架搭建，再逐一拆分各个零部件进行精细化建模，确保各部件间的装配公差符合机械维修工具的实际使用要求。建模过程中重点还原了拉拔器的核心传动结构：顶部的施压螺杆采用梯形螺纹特征建模，精准还原螺纹的牙型角与导程参数，保证螺杆旋转进给时的传动稳定性；中部的滑动架体开设三个均匀分布的导向滑槽，对三个拉爪的运动轨迹进行约束，确保拉爪可沿径向同步伸缩，适配不同外径尺寸的轴承拆卸需求。三个拉爪采用弯勾式结构设计，建模时对勾头的咬合面做了防滑齿特征处理，同时对爪臂的过渡圆角做了应力优化，避免拉拔受力时出现应力集中导致部件断裂；架体与拉爪的连接销轴采用间隙配合的装配约束，还原真实的铰接转动效果，保证拉爪可随轴承外径调整开合角度。材质渲染阶段，针对不同部件的实际材质做了区分处理：施压螺杆与架体主体采用调质合金钢材质，渲染时赋予金属磨砂质感，调整金属粗糙度参数还原钢材表面的细微加工纹理；拉爪部位采用高硬度合金工具钢材质，适当提高材质反光度，突出热处理后的表面硬度特征；架体上的锁紧拨片采用弹簧钢材质，添加轻微的氧化发蓝质感，还原五金工具的表面处理工艺。整体渲染采用工作室柔光环境，添加柔和的环境反射效果，清晰展现各个部件的结构细节与装配关系，同时通过半透明辅助线展示拉爪的开合运动行程，直观呈现该工具的工作原理：旋转顶部螺杆时，螺杆端部顶靠在轴端中心，架体带动三个拉爪同步向外拉出，勾住轴承内圈后持续旋转螺杆即可平稳将轴承从轴上拆卸，避免传统敲击拆卸对轴件与轴承造成损伤。建模过程中对所有活动部件添加了运动约束，可模拟完整的拉拔进给动作，验证结构运动无干涉，各受力部位的结构强度符合手动维修工具的载荷要求，整体结构紧凑，操作便捷，可用于机械维修场景下的轴承、轴套类零件的无损伤拆卸作业。
