Destaco247-s型带橡胶压头快速切换夹钳

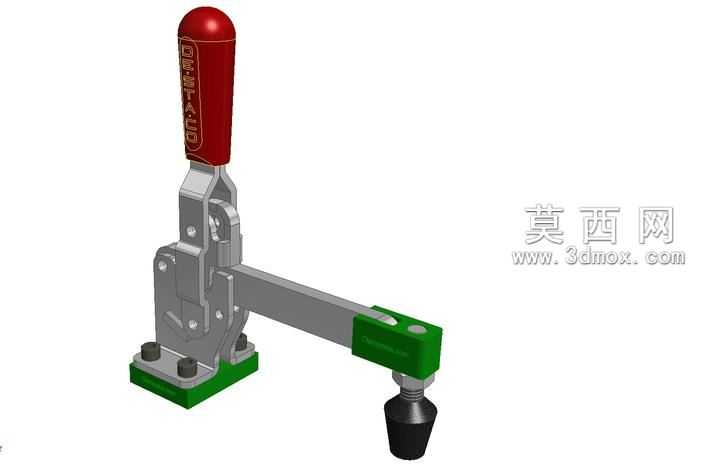

本模型为Destaco247-s型带橡胶压头的手动快速切换夹钳，整体采用三维参数化建模完成，建模过程严格参照实物的装配关系与尺寸比例搭建，将夹钳的各个组成零件逐一建模后完成虚拟装配，完整还原了该款夹钳的运动逻辑与结构特征。模型的结构设计完全复刻实物的肘节锁紧机构：底座部分设置了两个安装沉孔，可通过螺栓将夹钳固定在工装台面之上；垂直于底座的支架部分集成了杠杆铰接结构，连接红色操作手柄与横向延伸的压臂，利用肘节机构的过死点锁紧原理，实现手柄扳动后压臂的快速下压与锁止，保证夹持状态下的稳定性，不会因受外力出现松脱。压臂末端设计有可调节的压紧螺杆，螺杆底端装配黑色橡胶压头，该橡胶压头可在压紧工件时增大接触摩擦力，同时避免刚性压头刮伤待加工工件表面，适配不同材质工件的夹持需求；压臂靠近铰接端的绿色部件为标识与限位结构，既可以直观区分夹钳的开合状态，也能限制手柄的扳动行程，避免机构过位损坏。材质渲染方面，模型对不同部件的材质做了区分处理：操作手柄采用红色哑光胶木材质渲染，还原胶木手柄防滑、绝缘的质感；夹钳主体的金属支架、压臂、铰接螺栓采用银灰色金属材质，模拟镀锌钢材的哑光金属质感，表面添加细微的磨砂纹理还原真实机加工零件的表面状态；底座部分做了深绿色的涂装处理，橡胶压头采用黑色哑光橡胶材质，还原橡胶的软质哑光质感，不同材质的区分让模型的视觉呈现更贴近真实产品。设计思路上，该款夹钳主打快速装夹与快速切换的使用需求，整体结构紧凑，操作力小但夹持力充足，橡胶压头的配置拓展了夹钳的适用场景，可广泛应用于工装定位、工件焊接、装配固定、木工加工等需要快速压紧固定的作业场景，建模过程中保留了所有零件的可编辑参数，可根据实际使用需求调整压臂长度、压头行程、安装孔位尺寸等参数，适配不同的工装设计需求，同时模型完整还原了机构的运动副约束，可直接用于运动仿真演示，验证夹钳的开合行程与锁紧位置是否满足使用要求。
