多关节教学机械臂结构设计

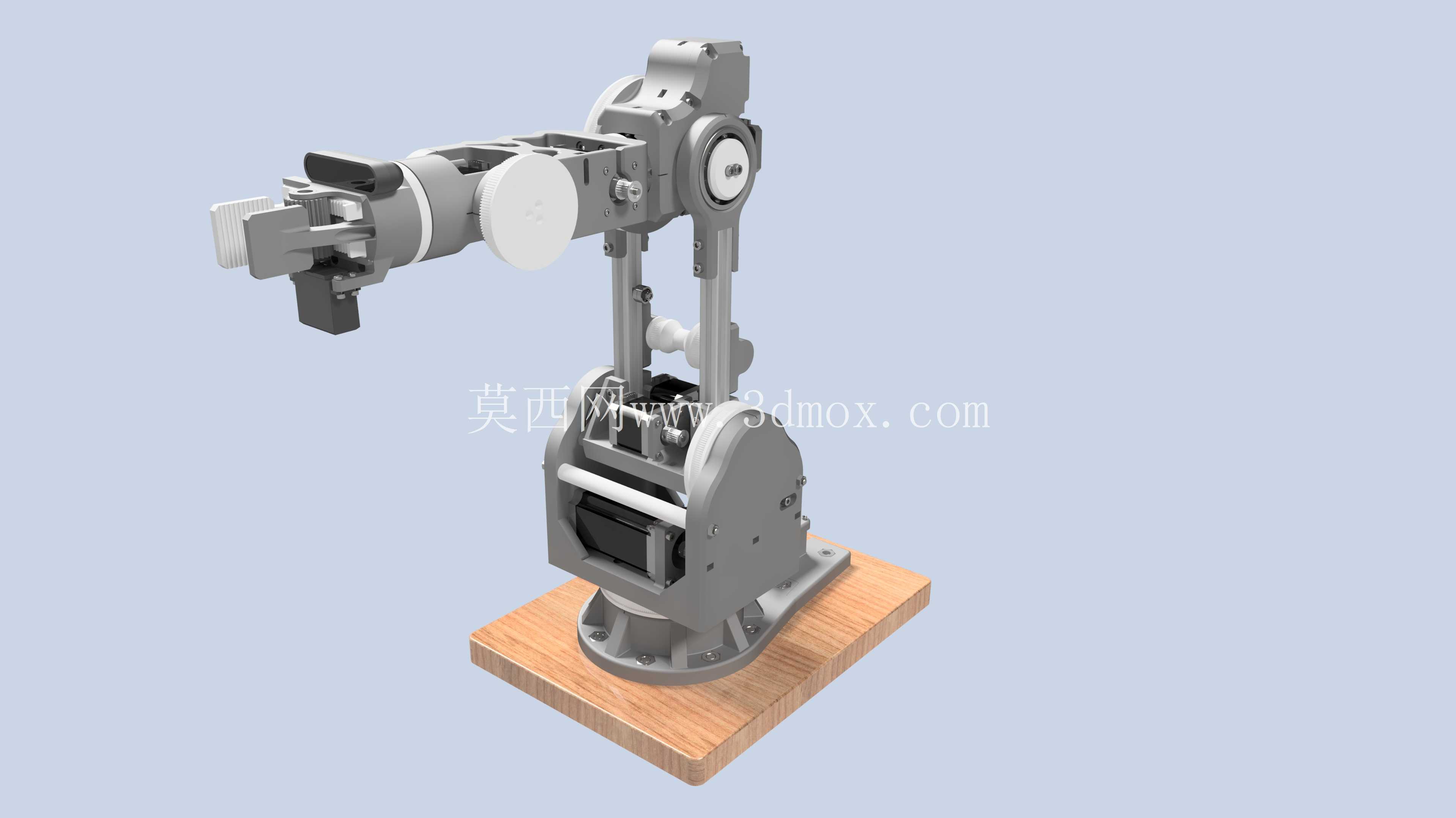

　　这套多关节机械臂的结构方案，面向高校工程训练、实验室自动化演示以及小型工位柔性操作场景展开。整机采用立式串联关节布局，底部通过矩形木质安装基板与工作台面固定，基板承担整机倾覆力矩并提供稳定支撑，安装孔位沿底座周向均布，便于在实验台、工装板或铝合金型材框架上快速装拆。底座内部容纳驱动元件与传动组件，上方回转座承担腰部旋转自由度，可带动上部臂体在水平面内完成大范围角度调整。

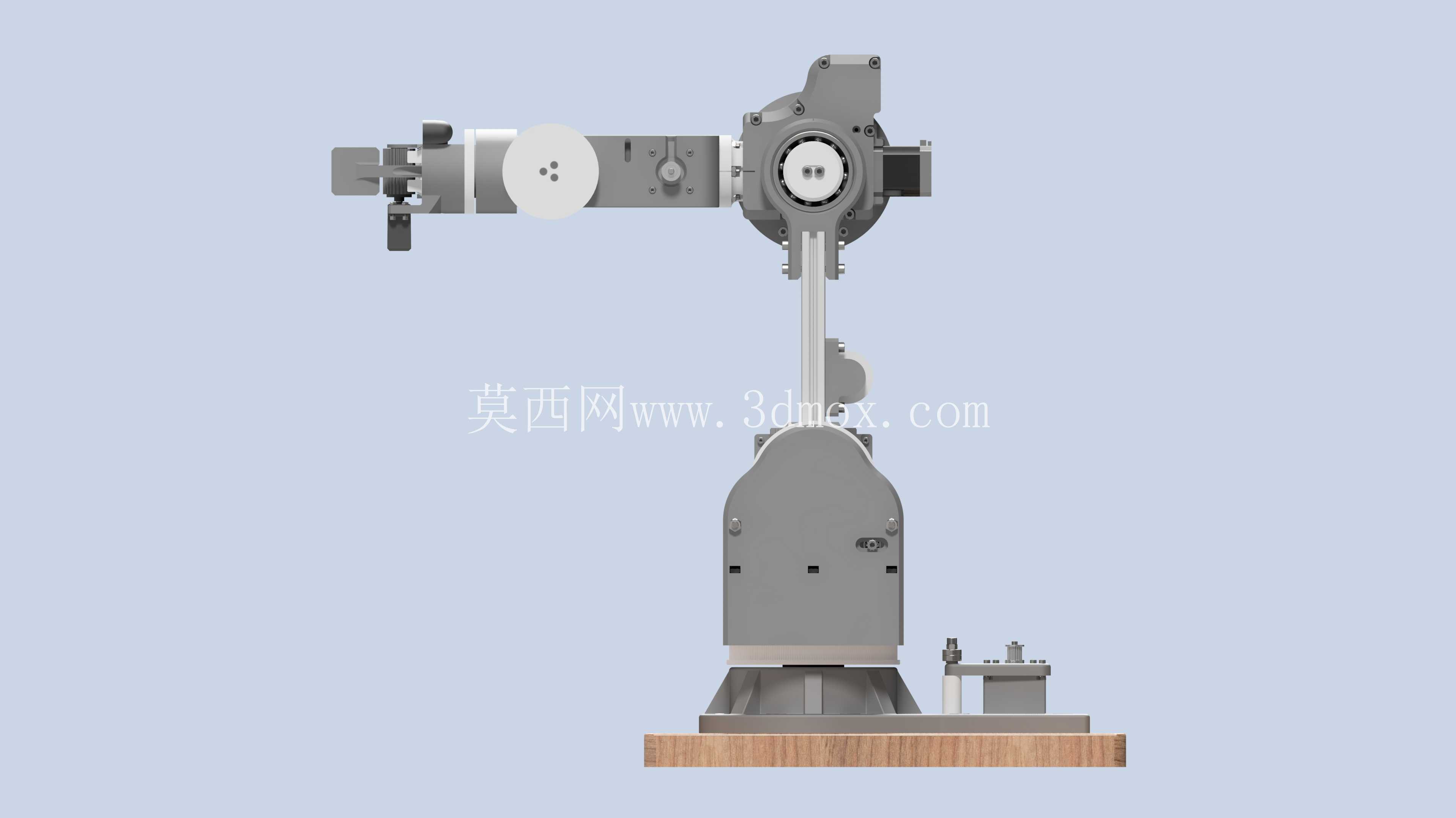

　　大臂与小臂组成两级平面连杆机构，关节处采用带轴承支撑的回转轴，轴端设置圆形端盖对内部传动件进行防护。臂体截面以薄壁框架式结构为主，在保证抗弯刚度的同时控制运动部件质量，降低关节驱动负载。腕部末端配置平行夹爪，夹爪两侧设有可调夹持块，可适应规则块状零件、实验样件及小型工具的抓取；末端法兰预留标准连接接口，后续可更换吸盘、夹具或检测探头，拓展搬运、分拣、示教等功能。

　　从实际用途看，该机械臂可用于机械原理课程中的关节运动演示、自动化专业的轨迹规划实验，也能在轻载生产线上完成物料拾取、工位转序和简单装配动作。设计过程中重点处理了臂长比例与关节转角范围的匹配关系：腰部回转覆盖整周作业范围，大臂俯仰承担高度方向抬升，小臂屈伸调整末端水平伸出距离，腕部夹爪则保证工件姿态稳定。各关节外侧布置限位结构，避免运动干涉与线缆过度拉扯。

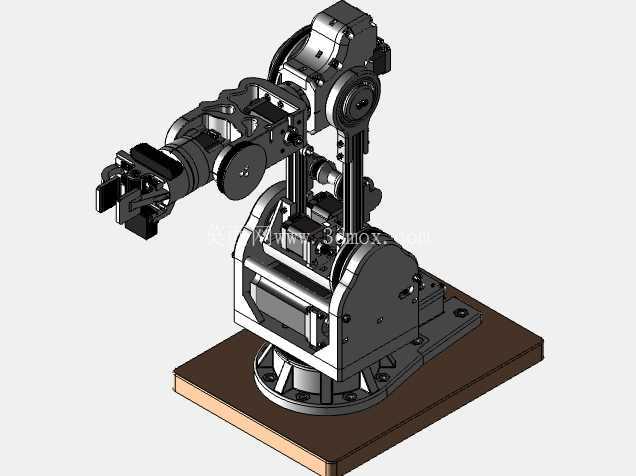

　　传动路线上，驱动件输出经减速或连杆机构传递至关节轴，关键铰接点采用耐磨衬套与滚动轴承组合，减少回转间隙。机身侧面可见张紧与导向构件，用于维持传动件预紧力，提升重复定位时的运动平稳性。线缆沿臂体内部或侧边敷设，关节处预留弯曲余量，防止多轴联动时磨损。

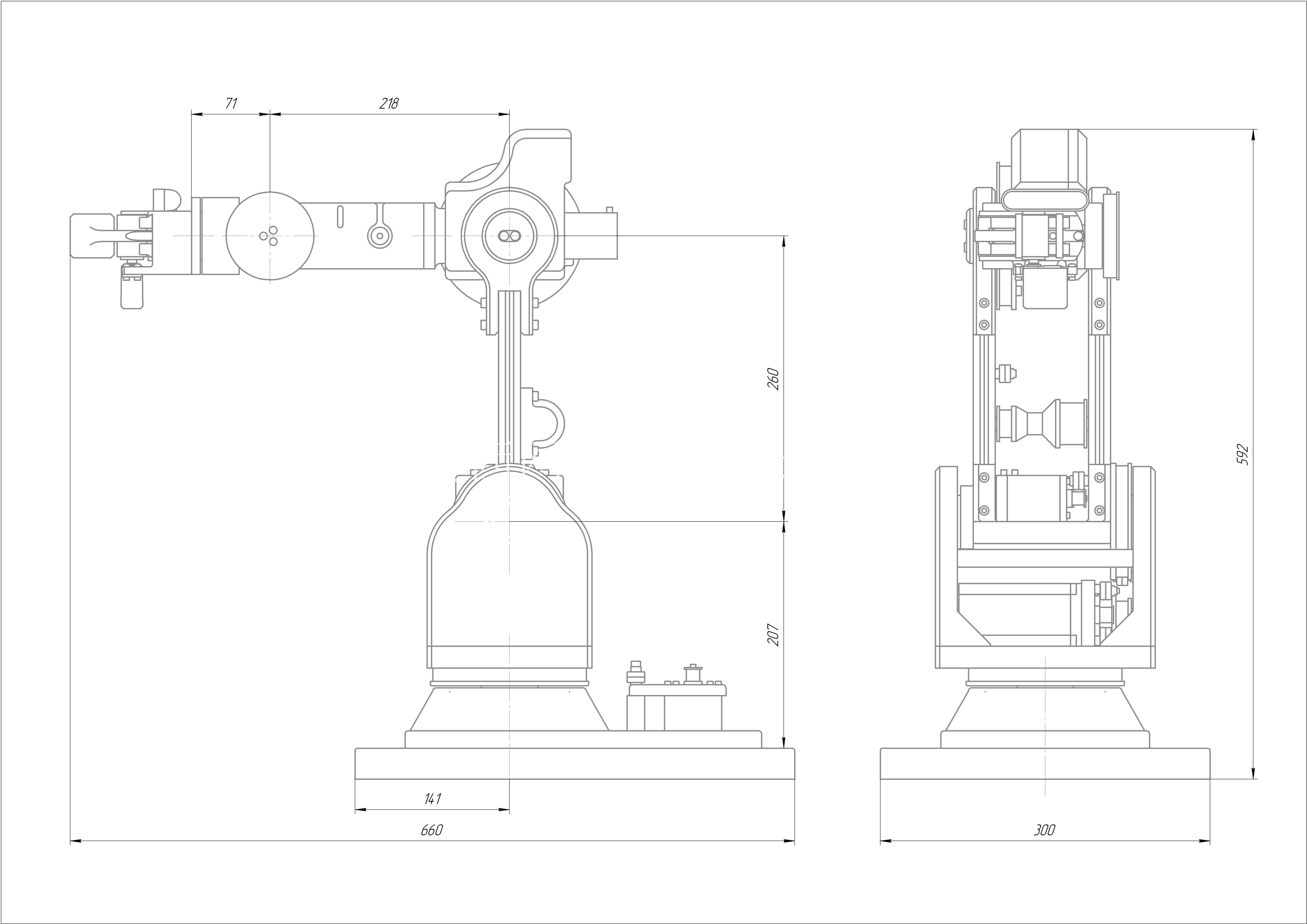

　　安装边界方面，底部基板尺寸明显大于回转底座，使整机在大臂完全外伸时仍具备足够抗倾覆能力；整机高度适配普通实验台与桌面工位，末端最大作业半径覆盖身前扇形区域，周边只需预留夹爪开合和臂体旋转空间。结构建模时对底座、关节座、臂板、夹爪等零件分别建立实体，并按装配关系约束同轴、贴合与转动自由度，可直接用于干涉检查、运动仿真和工程图输出。

　　外观上，主体承力件采用金属灰表面处理，夹爪与关节端盖通过深浅色块区分功能区域，木质底板则弱化了工业设备的冷硬感，更适合教学展示环境。整体设计没有追求高速重载，而是围绕轻载、易加工、易维护和可改造进行平衡：标准件比例较高，钣金与机加件形状规则，学生或工程人员能够据此理解串联机器人的构型方法、关节驱动布置、末端执行器更换以及工作台安装方式，也可在此基础上增加传感器、控制器和视觉模块，构建完整的小型自动化作业单元。
