复合动力驱动舱机械结构总成

　　这套结构在方案阶段主要面向小型复合动力平台的动力舱布置验证，重点处理动力输入、传动衔接、壳体承载、外部安装和周边运动件之间的空间关系。模型把发动机式动力单元、传动箱体、支撑骨架、轮形外廓构件以及多组连接支架整合在同一装配体中，适合用于机械方案评审、结构干涉检查、安装边界确认和教学演示。

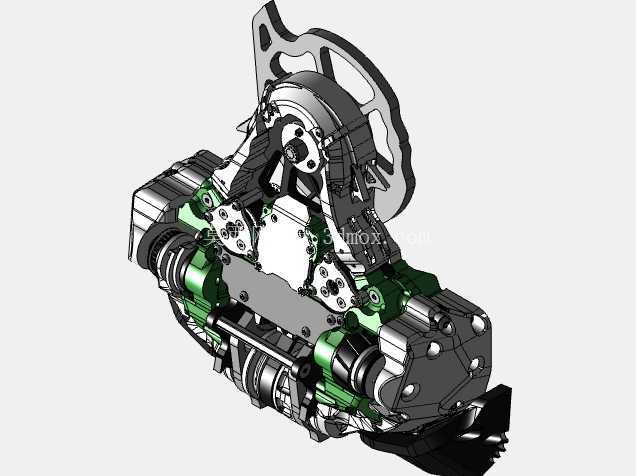

　　从实际用途看，该总成承担的是动力输出与底盘安装之间的过渡功能。前部和侧部的箱体结构用于容纳传动与连接部件，绿色区域体现了壳体与内部组件的装配分界，银色和黑色零件则对应支架、端盖、紧固件及外部轮廓件。设计时需要同时考虑动力件的固定刚度、维修拆装路径、轴系对中关系以及外侧运动构件的回转空间。模型中多处螺栓孔、定位面和搭接面都保留了较明确的装配关系，能够帮助结构工程师判断零件层级和连接逻辑。

　　外形布置上，总成采用偏紧凑的横向组合方式，主体箱体位于中部，侧向伸出轴系与连接端，上部带有大尺寸轮形或盘形构件。该构件与下方动力舱之间存在明显的高度差和轮廓交错，因此在整机布置时不能只看底面安装尺寸，还要校核上部轮廓在俯仰、转向或振动工况下是否与覆盖件、车架、防护板发生接触。底部和侧面的安装耳位提供了主要固定边界，建模时应把这些接触面作为装配基准，再向内部推导轴系、壳体和支架的位置。

　　设计思路偏向机械概念验证而非单一零件加工。装配体通过不同颜色区分功能区域：深灰与黑色表现承力壳体和外部支架，绿色表现中段壳体或功能模块，金属色表现轴、盘类和精加工零件。这样的分层方式有利于在三维环境中快速识别拆装顺序，也便于后续把概念模型拆分为焊接件、机加工件、标准件和外购件。对于需要继续深化的工程人员，可以在此基础上补充轴承位、密封槽、螺纹规格、公差配合和检修口尺寸；对于方案汇报场景，则可以直接利用现有外观结构展示动力舱的整体布局。

　　功能特性方面，模型最有价值的部分在于复杂空间关系的呈现。多组支架并非简单平面安装，而是随壳体外形形成折面和斜向支撑，这意味着实际生产中要关注焊接变形、铣削基准以及装配时的可调环节。上部盘形构件轮廓较大，边缘开有减重和避让结构，既影响视觉重心，也影响周围管路、线束和护罩的走向。中部密集的紧固件说明该区域可能承担模块连接或盖板压紧作用，维修时需要预留工具旋转空间，不能被相邻壳体遮挡。

　　在安装边界上，应重点控制三类尺寸：一是主体箱体到侧向轴端的伸出长度，用于确认与传动机构或执行部件的连接距离；二是上部盘形构件的最大回转半径，用于确认护罩和车架开口；三是底部安装点之间的跨距及高度差，用于确认支撑梁或机架的刚度匹配。若将该结构放入移动平台、小型设备底盘或实验台架，还需要复核重心位置，避免高位轮廓件造成整机稳定性下降。

　　从建模评审角度看，这类斜置复合动力结构能够暴露二维图纸中不容易发现的问题，例如支架与壳体边缘的贴合状态、轴端与外罩的间隙、螺栓操作空间以及模块拆装时的退出路径。工程应用中，可把它作为动力舱布置的参考骨架，先锁定安装点和主要外廓，再逐步细化内部传动、密封、润滑和维护结构，从而在方案早期降低后期返工风险。
