高速侦察机前机身下方的着陆支撑部件,承担地面滑跑、转弯、刹车以及停机承载过程中的前部载荷。该结构采用双轮并列布置,相较单轮方案能够降低轮胎接地压强,在长距离跑道滑跑时分散冲击载荷,也能在高速着陆瞬间减少单只轮胎因热负荷和侧向力集中而失效的风险。轮组位于缓冲支柱下端,支柱向上延伸并与机身承力框连接,整体形成可绕转轴运动的收放单元。

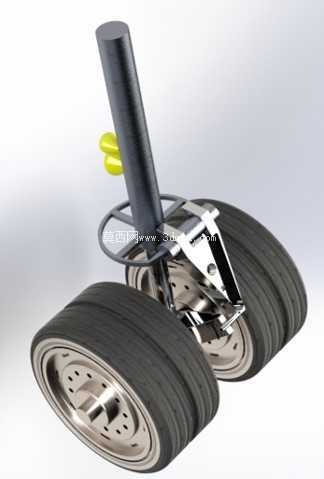

从受力路径看,机轮接触跑道后,垂向载荷先经轮毂、轮轴传递到下部摇架,再由缓冲支柱吸收冲击。支柱主体为长筒形承力构件,外部轮廓简洁,内部通常布置缓冲行程与导向结构;模型中以深色圆柱表现主支柱,突出其在整个机构中的主传力地位。支柱下段与轮架之间通过铰接关系配合,使轮组在压缩过程中保持确定运动轨迹,避免轮胎与舱门、机身蒙皮发生干涉。

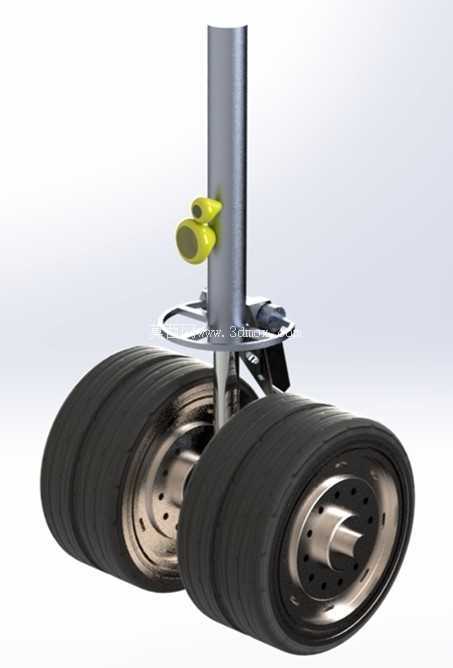

双轮之间保留清晰的轮距,轮毂上分布多个安装孔与减重孔,既体现轮盘螺栓连接关系,也反映航空部件对轻量化的要求。轮胎采用带沟槽的外轮廓,用于表现接地胎面和高速滑跑时的排水、散热特征。轮架两侧设置叉形支撑与铰接耳片,金属承力件围绕轮轴形成封闭或半封闭传力框架,能够把刹车扭矩、侧向弯矩和垂向冲击共同传递到主支柱。
收放机构是前起落架设计中的关键部分。模型在支柱中部附近表现了环形框架、斜向撑杆和锁止连接件,这些构件在真实结构中用于限定起落架放下后的位置,并在收起时引导支柱绕铰链转动。前起落架通常需要向前或向后收入机身舱内,因此支柱长度、轮组直径、摇架宽度和撑杆摆动范围必须同步校核。若只关注外形而忽略运动包络,装配时很容易出现轮胎撞击舱壁、撑杆越过死点、锁钩无法到位等问题。
建模时可先确定轮胎外径、轮距和支柱轴线,再建立轮轴与轮毂的同轴关系。轮毂中心应与轮轴保持一致,双轮相对支柱对称布置;下部叉架的铰接孔需要与缓冲支柱下端轴线对应,保证转动副位置准确。主支柱并非孤立杆件,其上端连接座、中部收放环和下端缓冲筒之间存在连续的位置约束,建模过程中应通过基准轴和装配骨架控制这些关系。斜撑杆两端分别连接机身固定点和活动支架,其长度变化与机构转角直接相关,适合在装配环境中验证运动极限。
安装边界主要集中在前机身起落架舱。收起状态下,双轮、支柱和撑杆都要进入舱内,舱门开启轨迹不能与轮胎外缘重叠;放下状态下,支柱需要达到规定的前倾角和轮组高度,使飞机地面姿态满足滑行与起降要求。前起落架还承担转向功能,虽然模型重点表现机械结构,但在实际设计中,支柱上部通常需要预留转向作动筒或扭转机构的连接位置,轮组绕支柱轴线的转角范围也要与前机身空间协调。
在场景应用上,这类结构可用于飞机总体布置教学、起落架运动原理演示、航空机械结构识图以及三维装配练习。观察该模型时,应重点关注轮胎与轮毂的装配层次、轮轴与叉架的铰接关系、缓冲支柱的承力方向、收放撑杆的空间角度以及上部机身连接点的位置。双轮构型虽然增加了轮架宽度,但提高了地面支撑稳定性;长支柱提供必要缓冲行程,也让收放运动更加明确。整体结构没有多余装饰,各构件均围绕承载、缓冲、转向和收放四个核心功能展开,符合航空起落架紧凑、可靠、轻量化的设计逻辑。
