曲面结构军用喷气式战机外观建模

　　在航空装备的结构设计与外观验证环节，这类曲面建模的喷气式战机模型，主要服务于飞行器气动外形方案迭代、教学演示、外观结构验证等场景，区别于包含完整内部系统的全参数整机模型，该模型聚焦于机身外部气动曲面的连续性与外形还原度，能够为初期方案评审提供直观的三维可视化参照，也可作为航空类教学场景中曲面建模思路的实操案例。从实际用途来看，这类聚焦外观曲面的战机模型，不需要覆盖起落架收放结构、航电系统布局、动力舱内部管线等深层结构，核心是还原喷气式战机的气动外形特征，满足方案展示、外形校验、渲染出图的需求，在航空科普展陈、文创衍生品设计的前期外形参照环节，这类模型也能提供精准的外形轮廓依据，避免二维图纸转三维过程中出现的曲面失真问题。

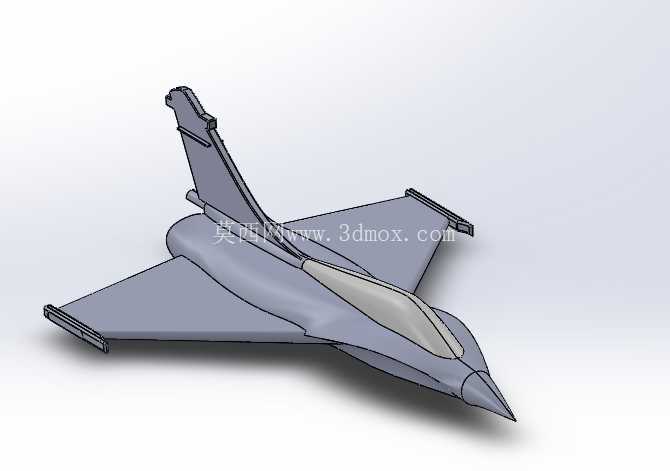

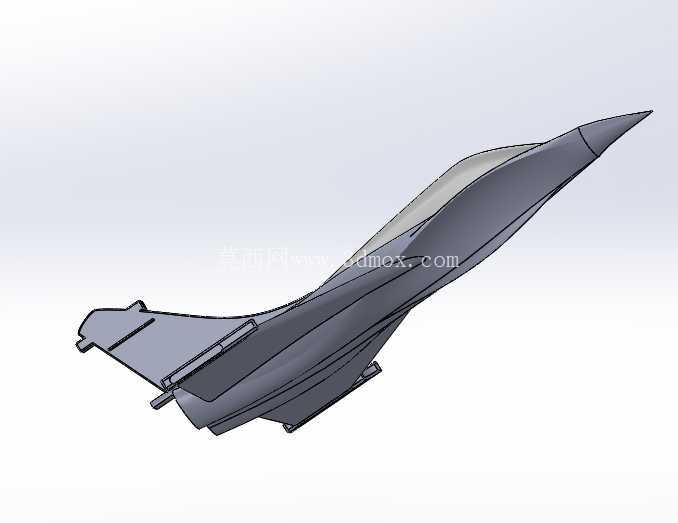

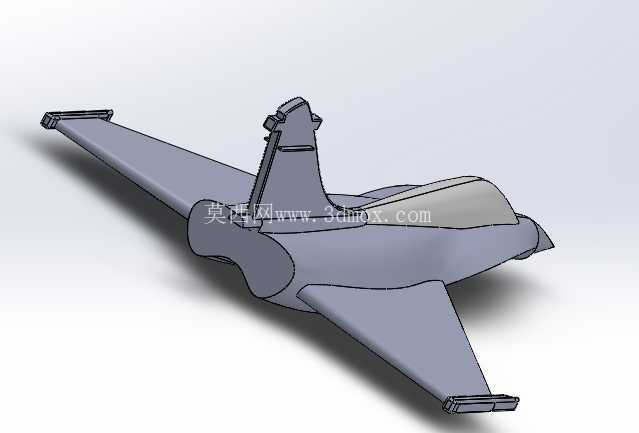

　　从功能特性来看，该模型采用全曲面建模逻辑构建，机身主体、座舱盖、主翼、垂尾、尾喷口等核心外观部件的曲面均实现G2连续，没有出现曲面拼接的棱角断层，能够真实还原喷气式战机的流畅气动外形；座舱盖采用一体化曲面成型，和机身衔接处的过渡曲面完全贴合真实战机的修形逻辑，不会出现拼接缝隙错位的问题；主翼采用切尖三角翼布局，翼面的扭转角度、前缘后掠角都符合常规军用喷气式战机的气动设计参数，垂尾的后掠角度、翼面厚度渐变也和实际战机的结构特征匹配，尾喷口的收敛段曲面做了简化处理，在保证外形辨识度的前提下降低了曲面复杂度，方便后续的渲染、3D打印等二次应用。

　　从设计思路来看，建模初期先通过三视图导入确定机身纵向的轮廓控制线，依次勾勒出机头雷达罩的圆锥曲面控制线、座舱段的隆起轮廓、机身中部的等直段截面线、机尾段的收缩控制线，通过放样生成机身基础曲面后，再对翼身融合段做曲面过渡处理，避免机翼和机身衔接处出现直角转折；主翼部分先绘制翼根和翼尖的翼型截面，通过引导线放样生成翼面基础曲面，再对前缘、后缘做倒角修形，还原真实机翼的薄边特征；垂尾部分同样采用截面放样的方式构建，重点保证垂尾和机身背部衔接处的曲面顺滑，没有突兀的折角；座舱盖部分单独构建曲面，通过偏移命令做出透明舱盖的厚度特征，和机身座舱段的曲面做布尔求差后再做过渡倒角，保证衔接处的缝隙均匀一致。

　　从外形尺寸与安装边界来看，该模型按照常规轻型喷气式战机的比例缩放构建，整机长度对应实际机型约15米级别的尺寸基准，翼展约9米，机高约5米，模型所有曲面均为封闭实体，没有出现破面、非流形几何等问题，可直接导入渲染软件做材质赋予，也可导出STL格式用于FDM或光固化3D打印，打印时无需额外添加支撑结构的部位占比超过70%，仅座舱盖下缘、垂尾后缘等小角度悬空位置需要添加少量支撑；如果用于装配场景，该模型的起落架安装位、翼下挂点位置都预留了标准的装配基准面，可直接对接后续的起落架、外挂武器等子部件模型，不需要重新调整机身坐标基准。在实际建模过程中，这类曲面战机模型最容易出现的问题是翼身融合段的曲面褶皱，需要不断调整截面线的控制点权重，保证曲面的曲率梳分布均匀，避免后续渲染时出现光影断层；另外机头锥的尖点收敛处需要做小半径的圆角处理，既符合真实战机的机头工艺特征，也能避免尖点位置在3D打印时出现应力集中的问题。
