碳纤维卡扣式FPV穿越机机架结构设计

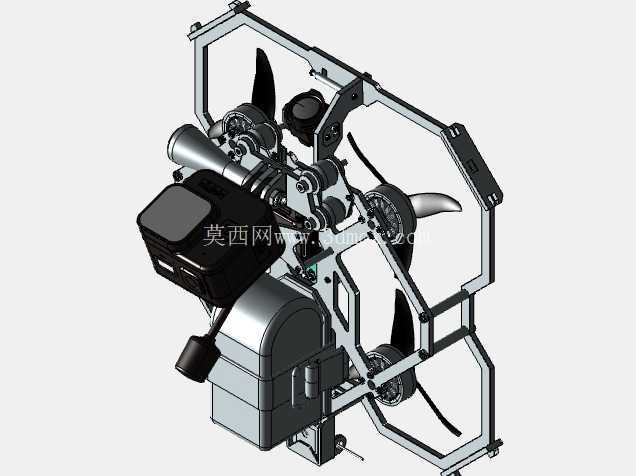

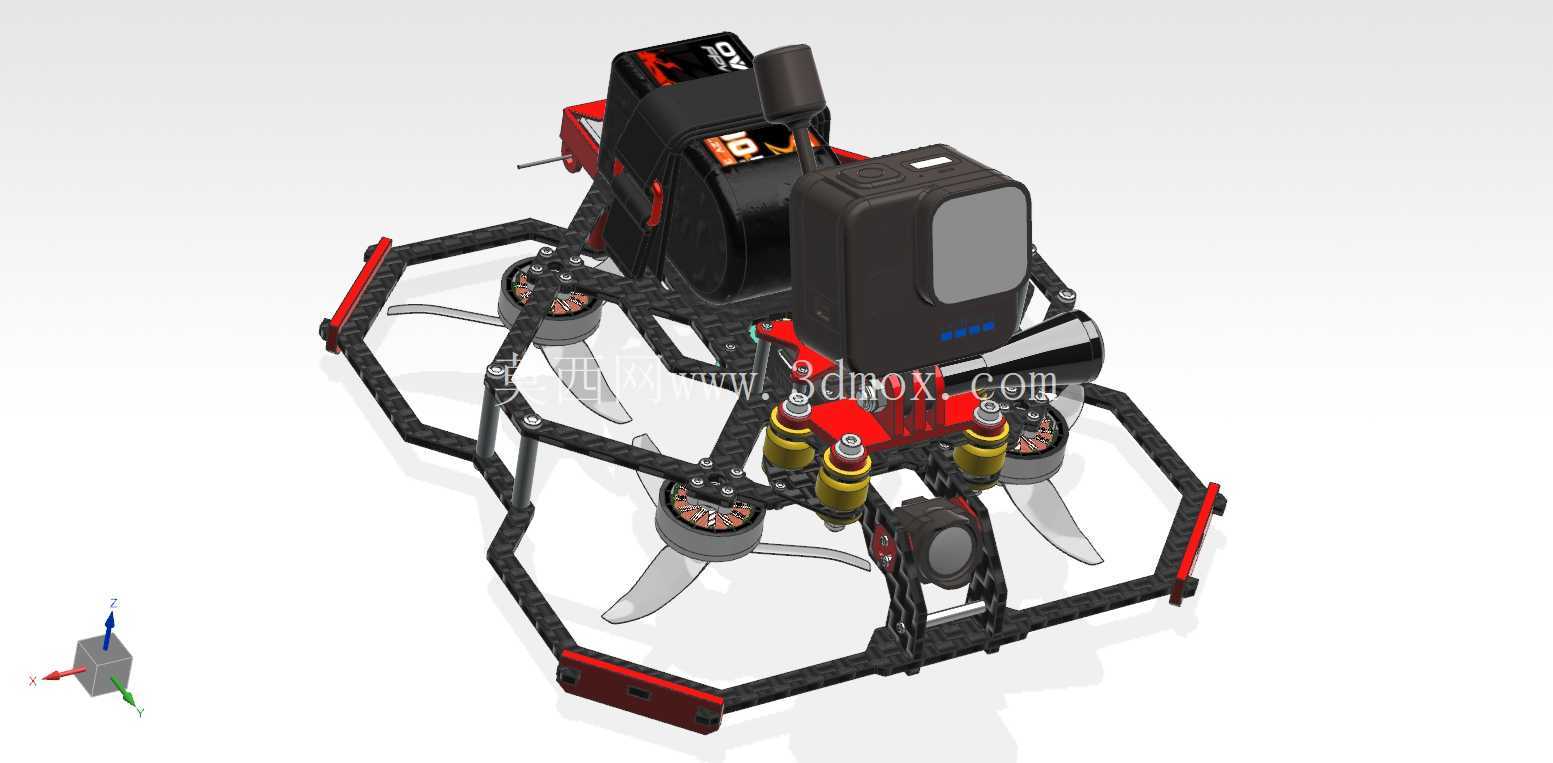

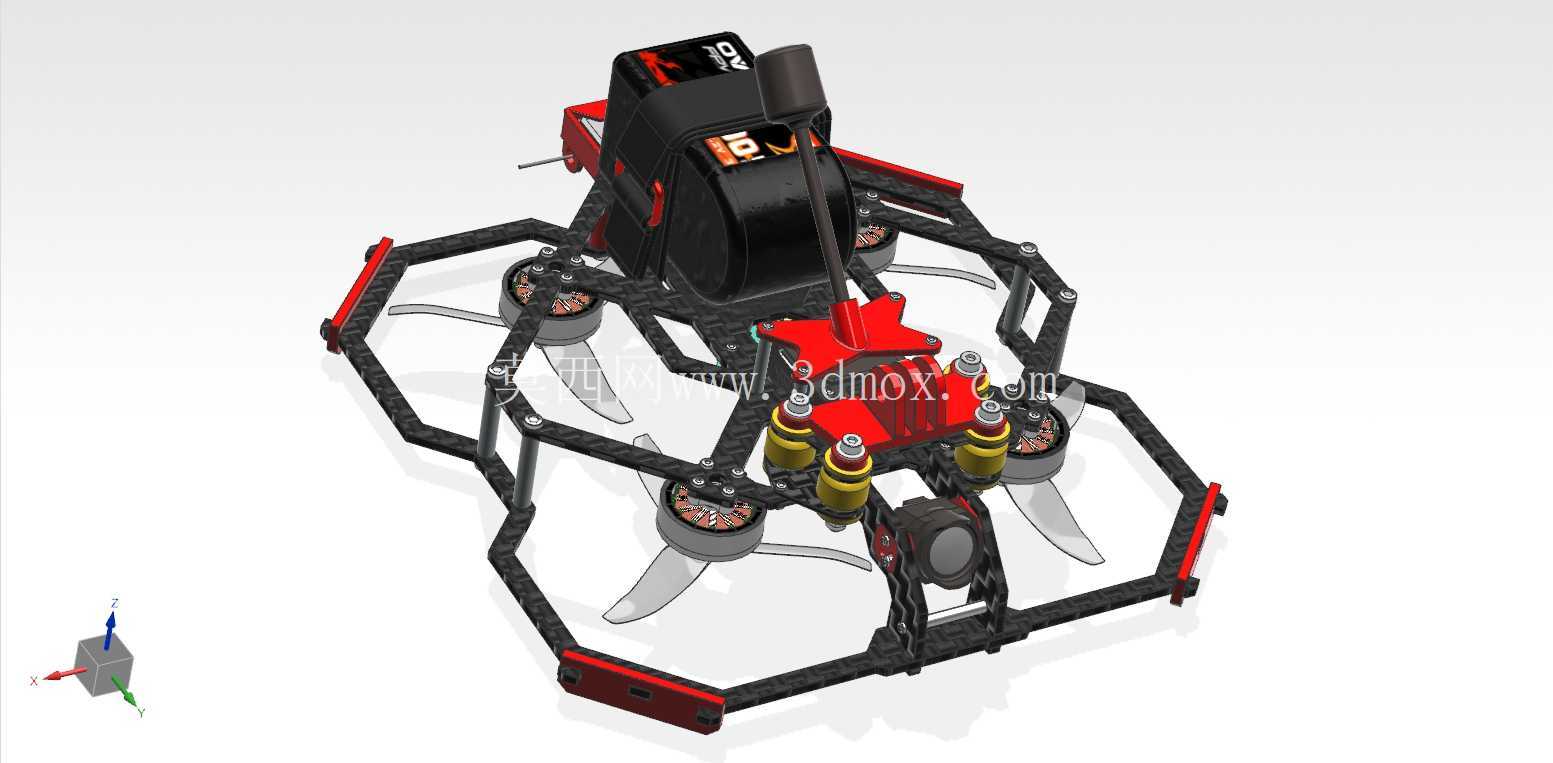

　　这套小型四旋翼飞行载具的结构方案，核心围绕小批量试制的落地可行性展开，没有沿用常规穿越机依赖整块碳板数控铣削加工的前框架思路，转而在机头相机安装区域采用碳纤维板卡扣式装配结构，省去了复杂型腔的整板铣削工序，对于工作室级别的小批量生产来说，板材裁切后仅需简单修边即可完成卡扣配合，不需要定制专用铣削治具，也大幅降低了单件加工的工时与材料损耗。

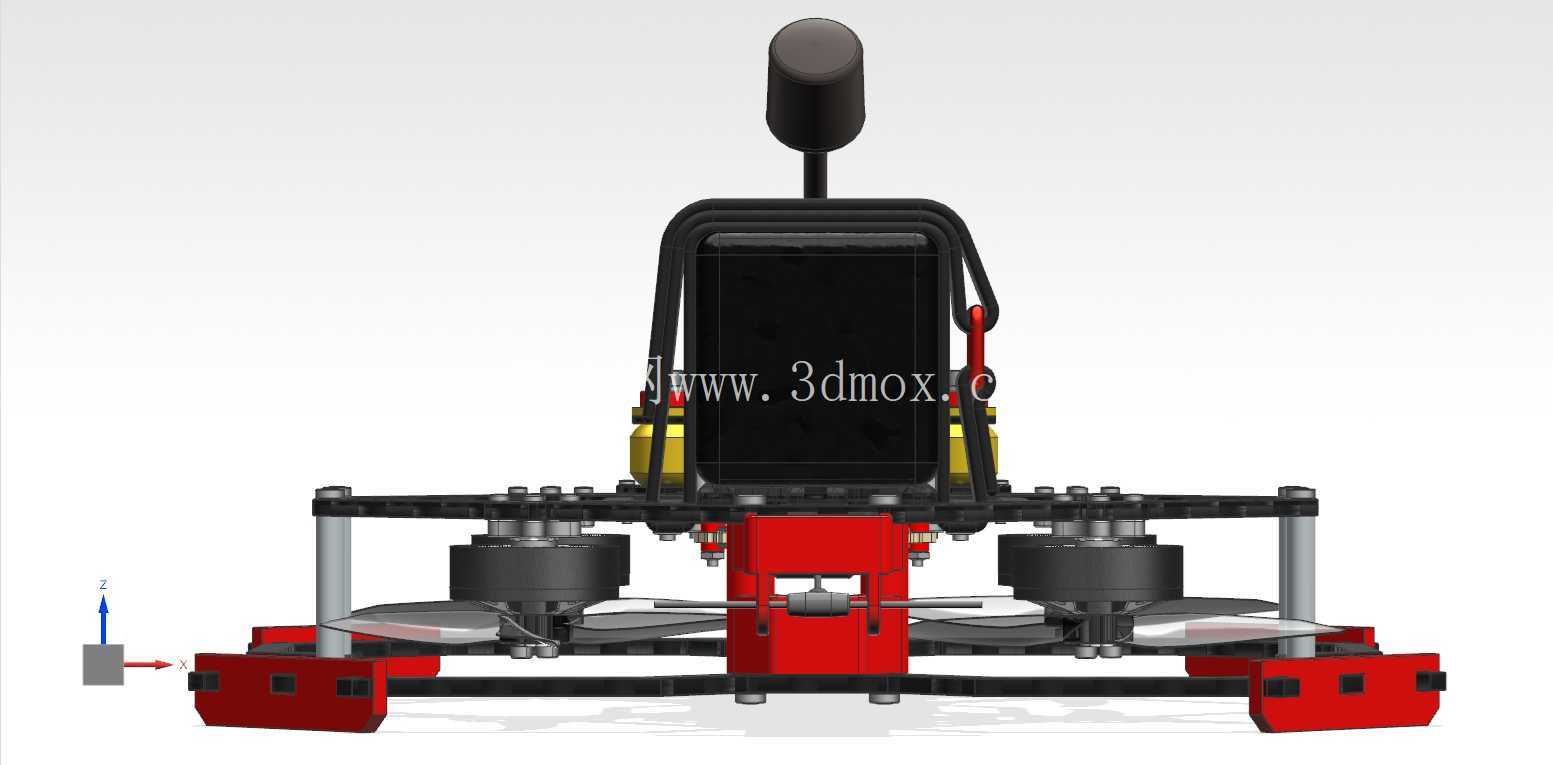

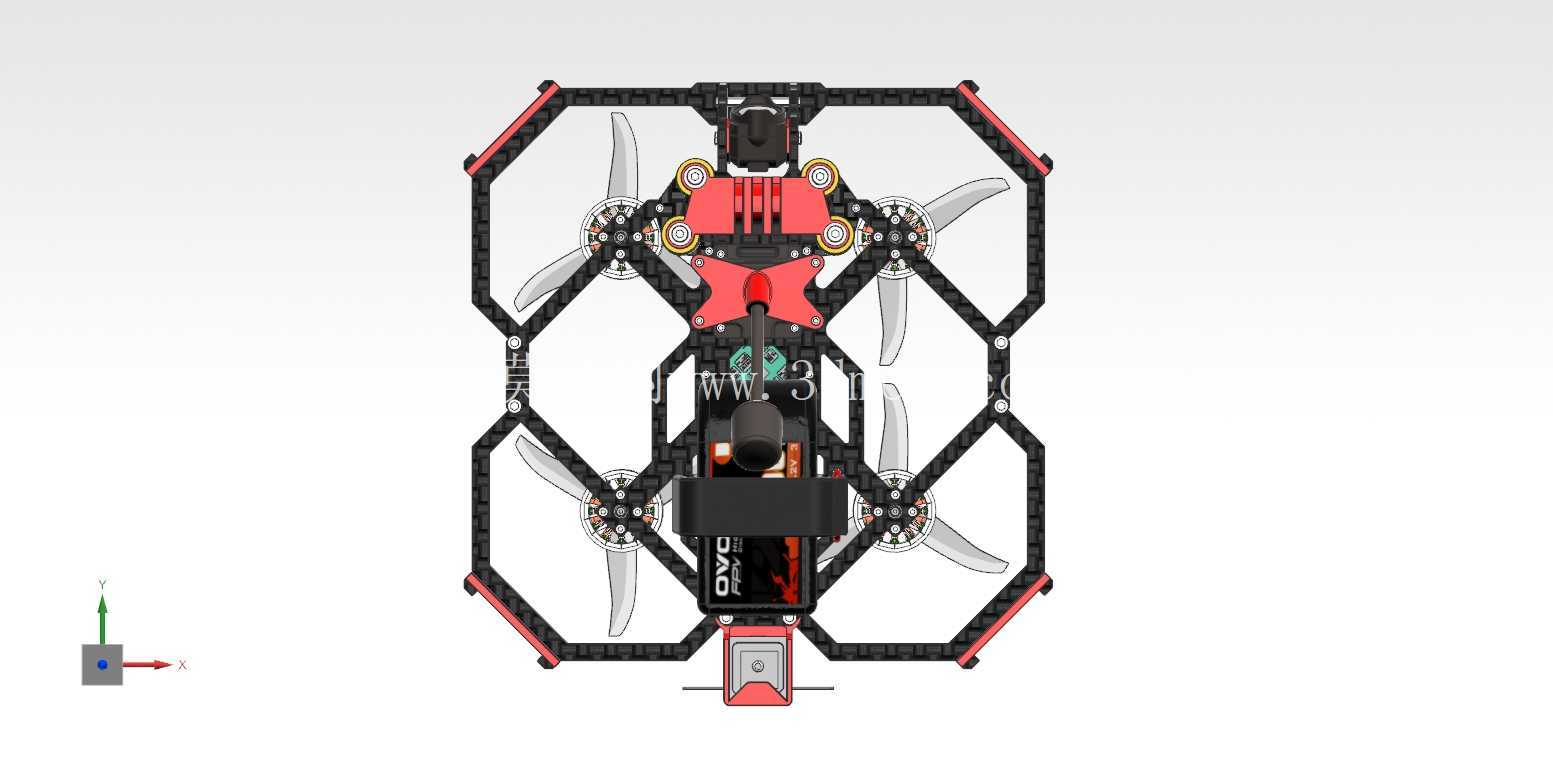

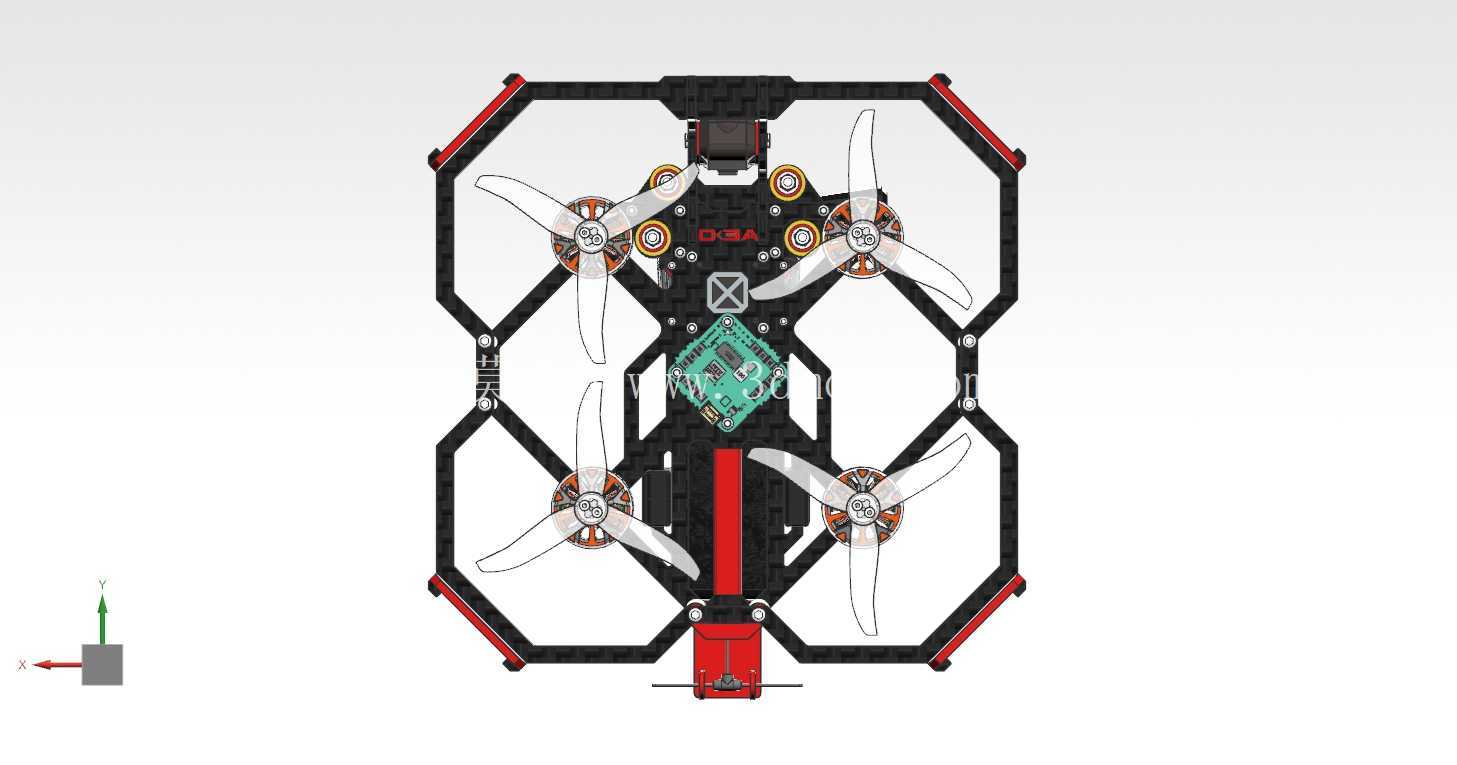

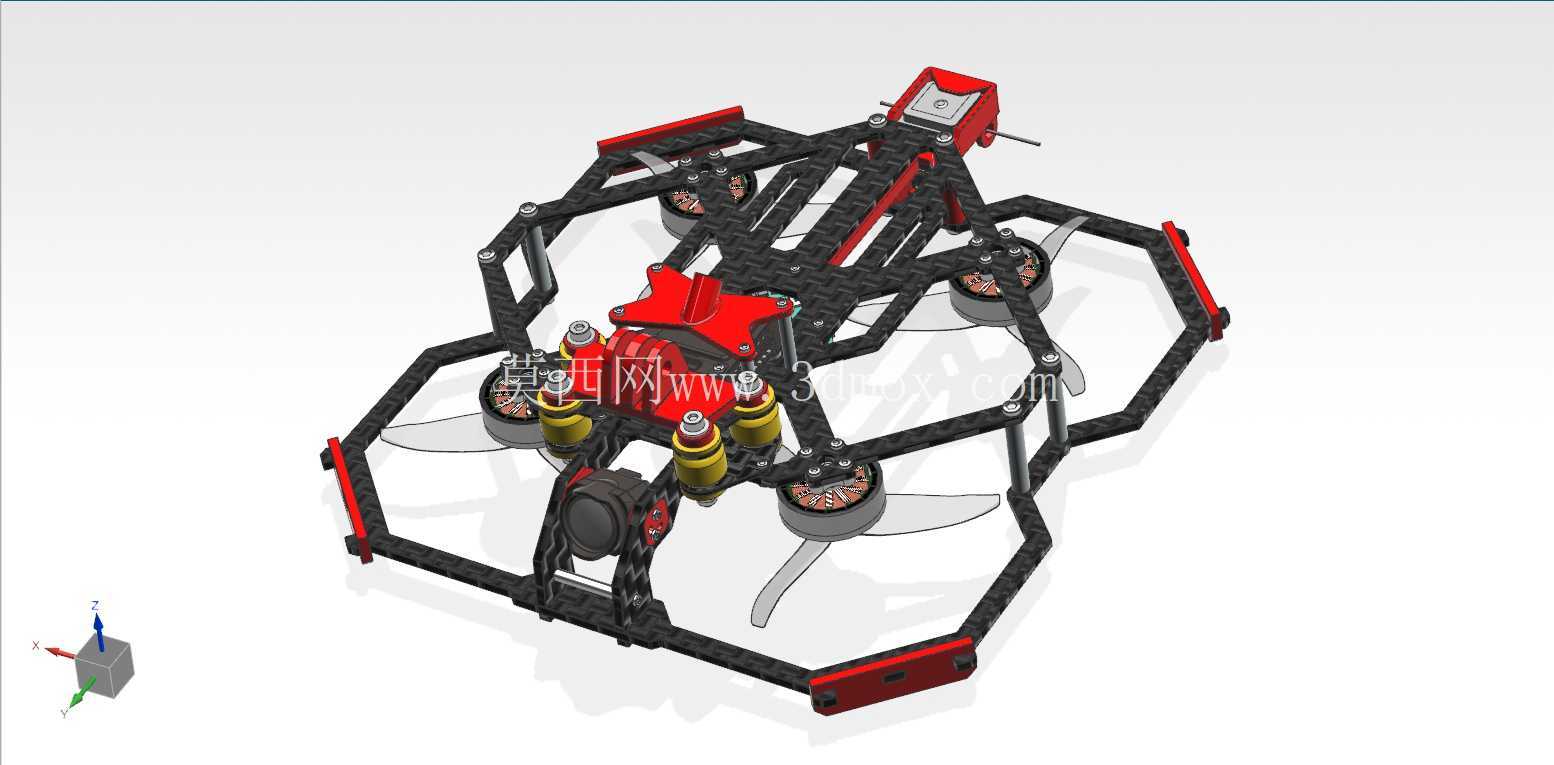

　　从实际使用场景来看，这类紧凑涵道保护型四旋翼主要面向室内近景航拍、狭小空间巡检、影视第一视角跟拍这类任务，机架外围整圈设置了碳纤维防护框，四个螺旋桨的旋转轨迹完全被防护边框包裹，在碰撞墙面、管道或者室内障碍物时，桨叶不会直接接触硬物，既降低了炸机断桨的概率，也避免了高速旋转的桨叶划伤人员或者碰损拍摄场景内的陈设。防护框的边角位置加装了红色的缓冲防撞条，碰撞时可以通过橡胶件的形变吸收冲击能量，避免硬碳框直接受冲击出现层裂。

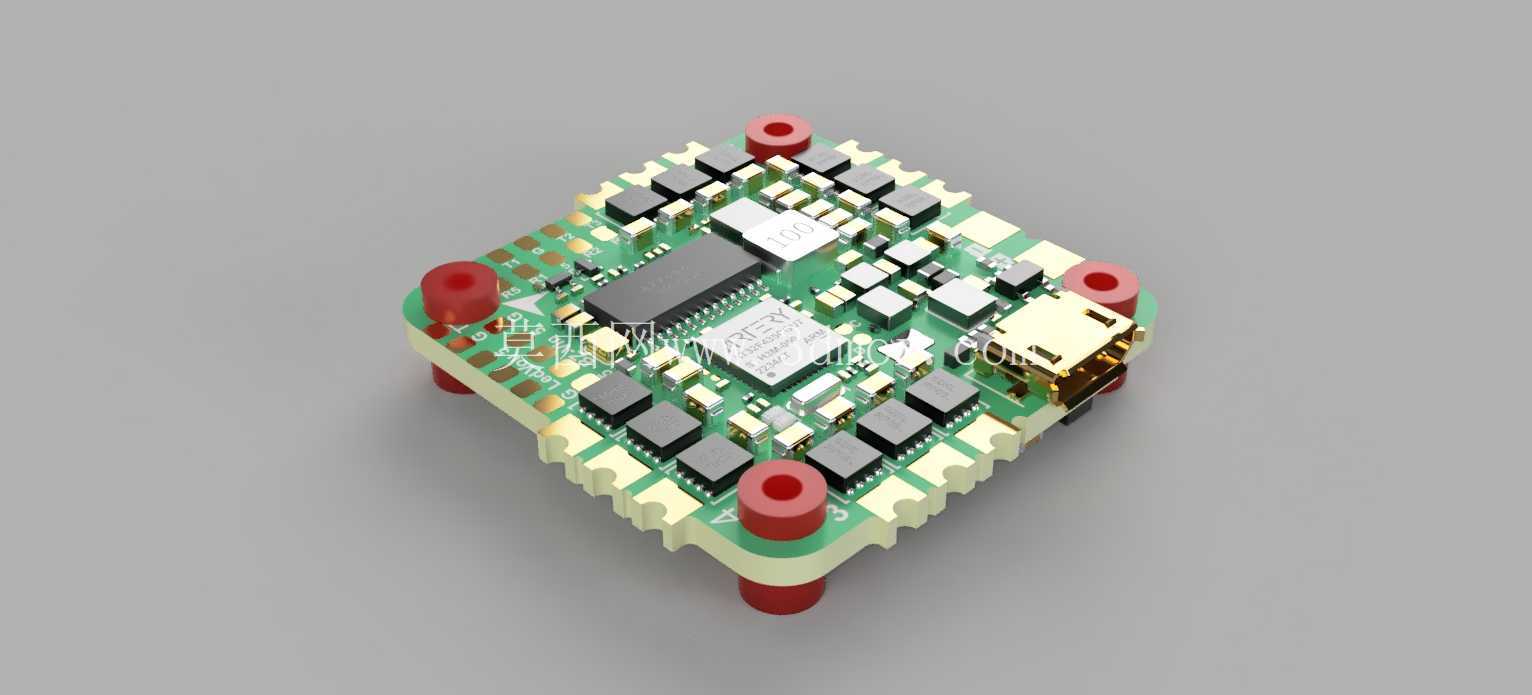

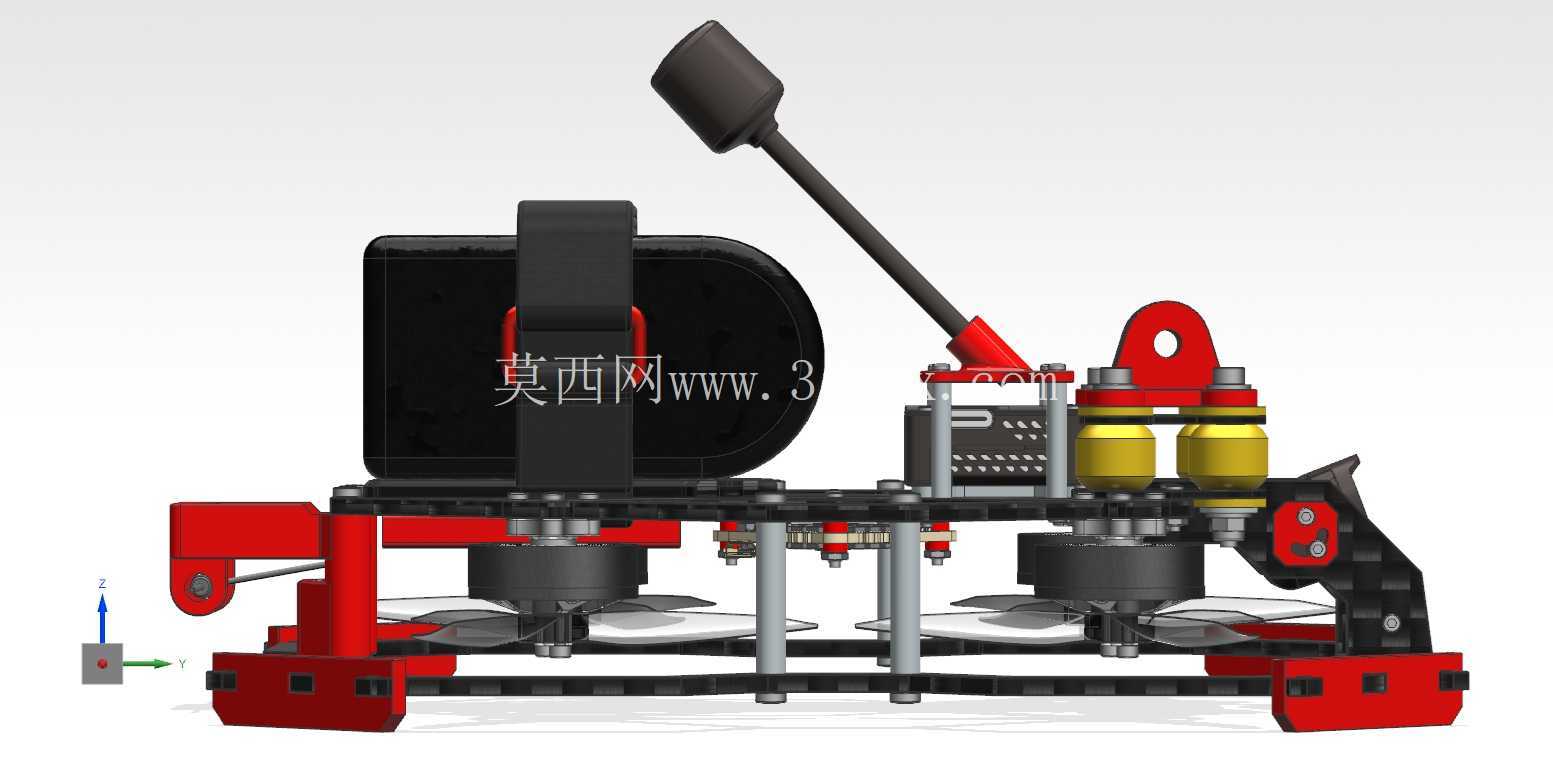

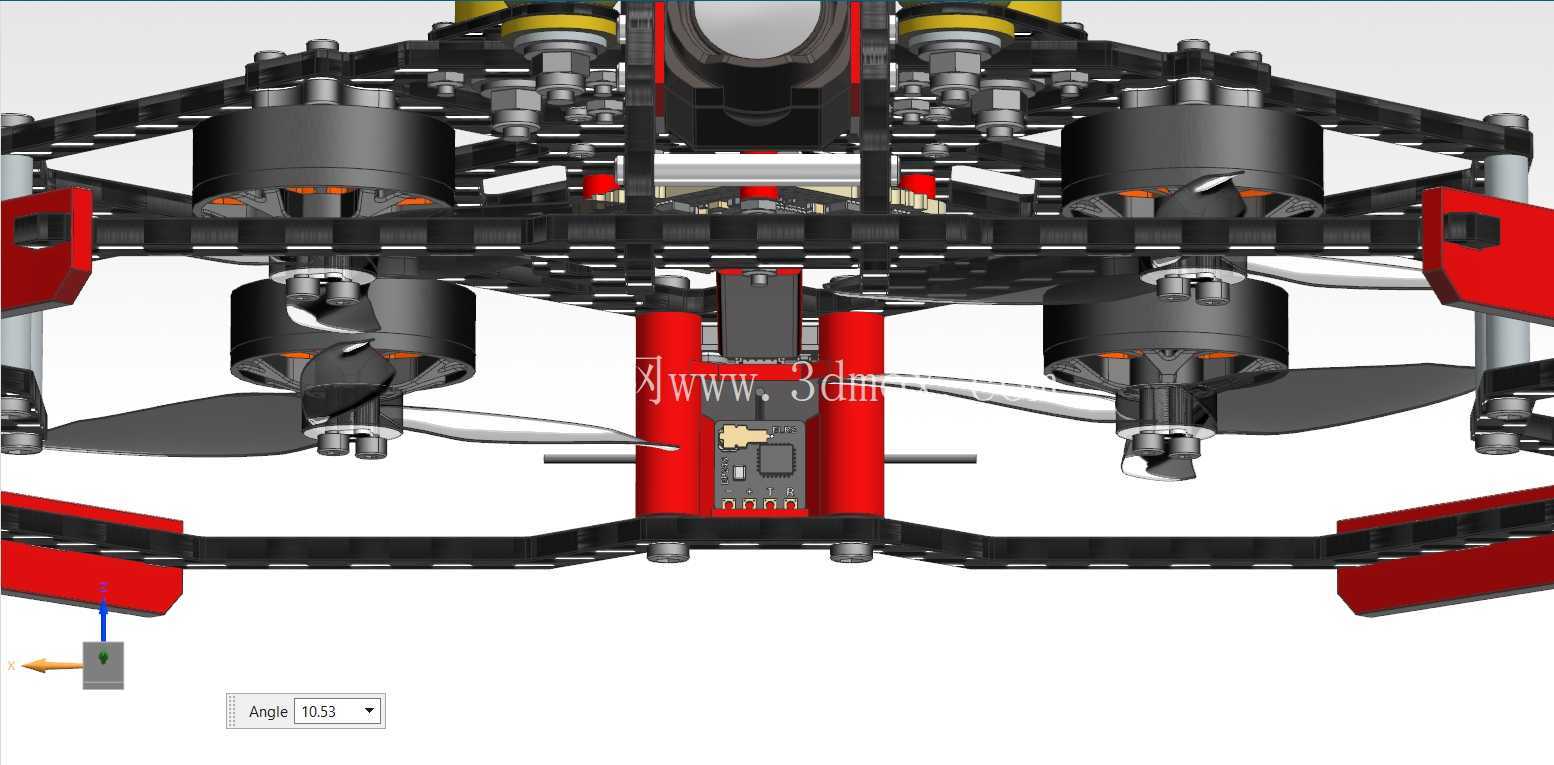

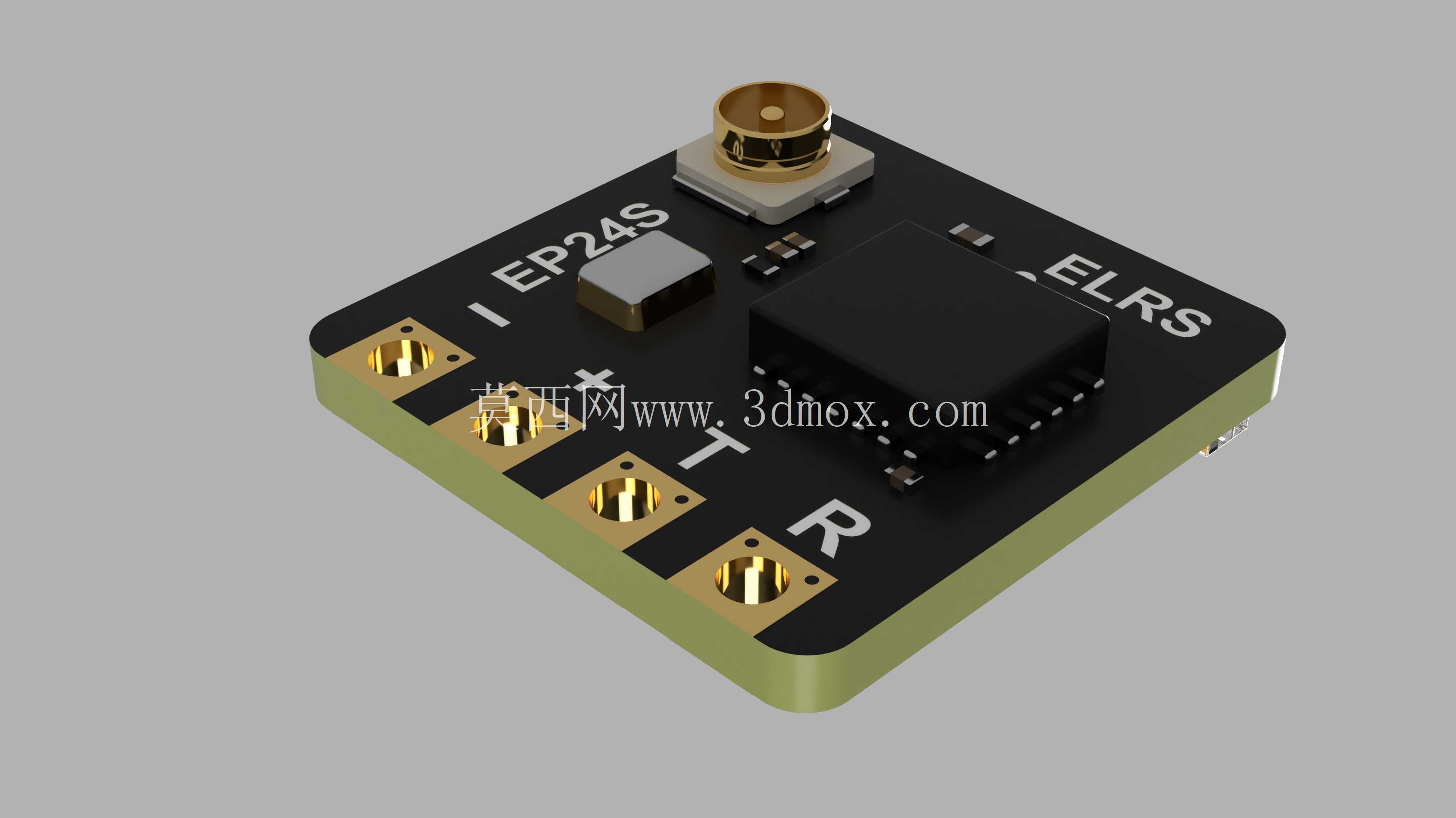

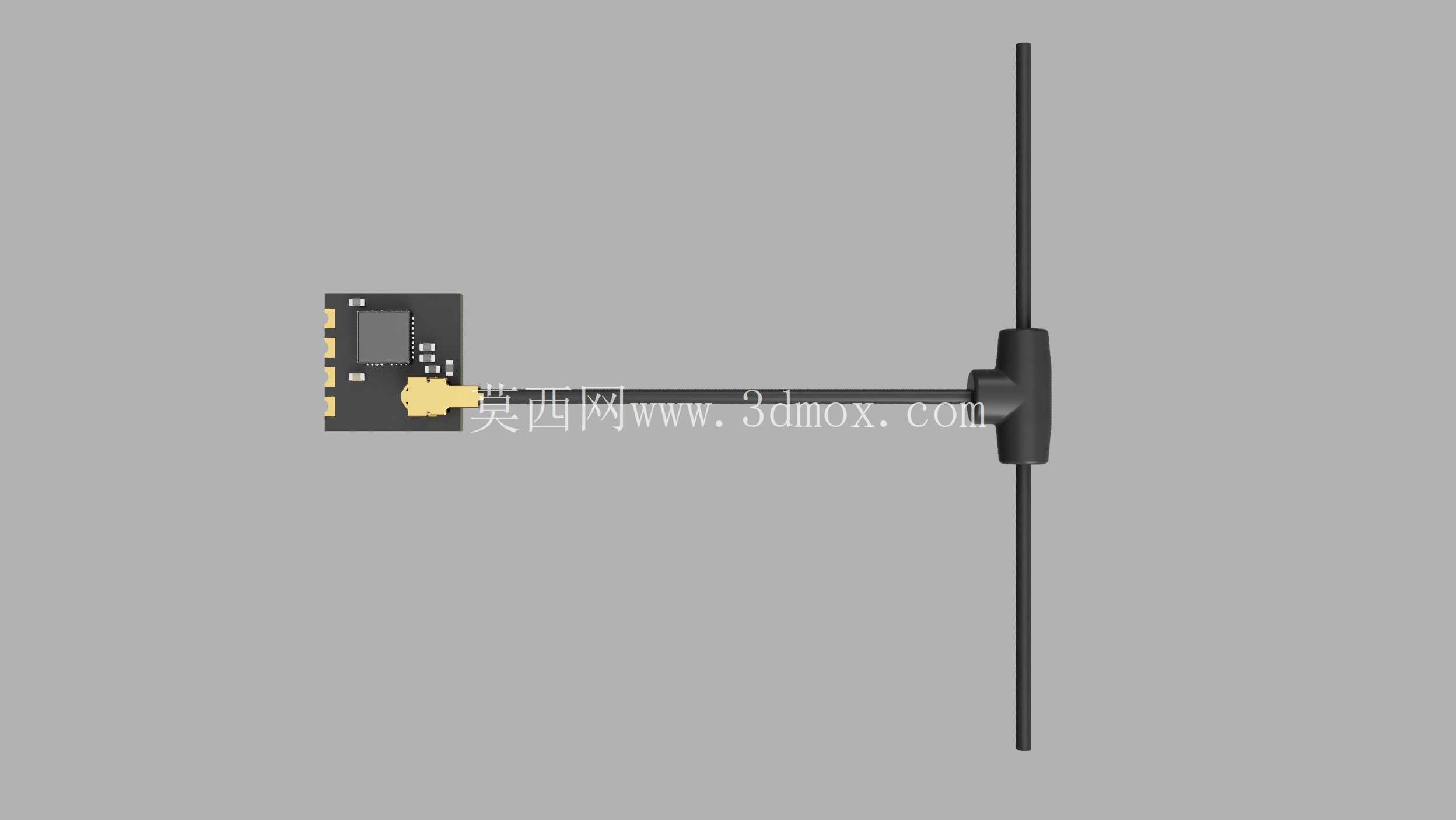

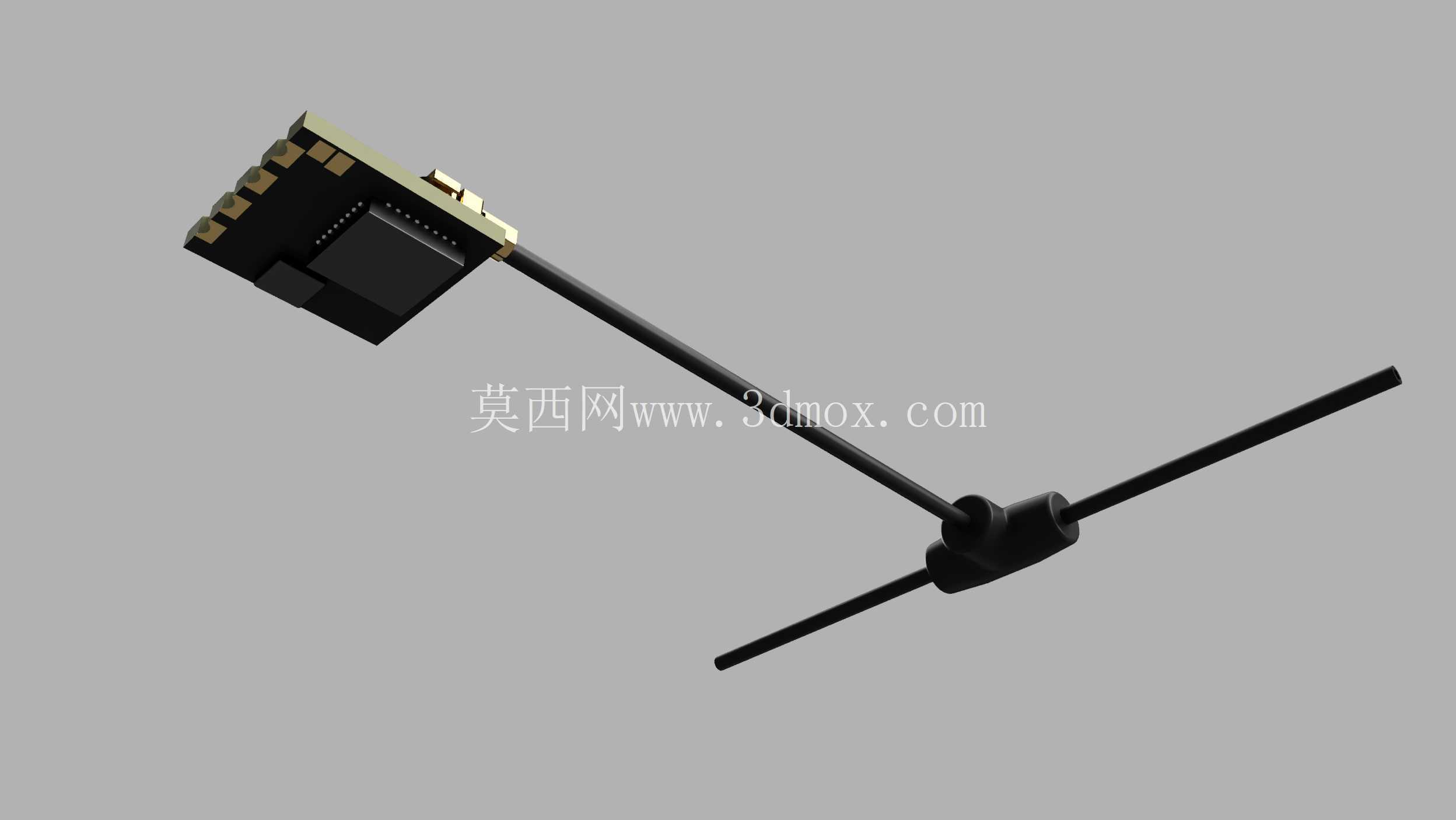

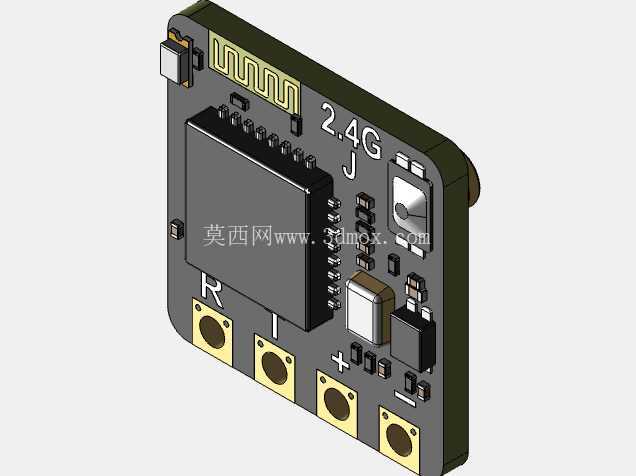

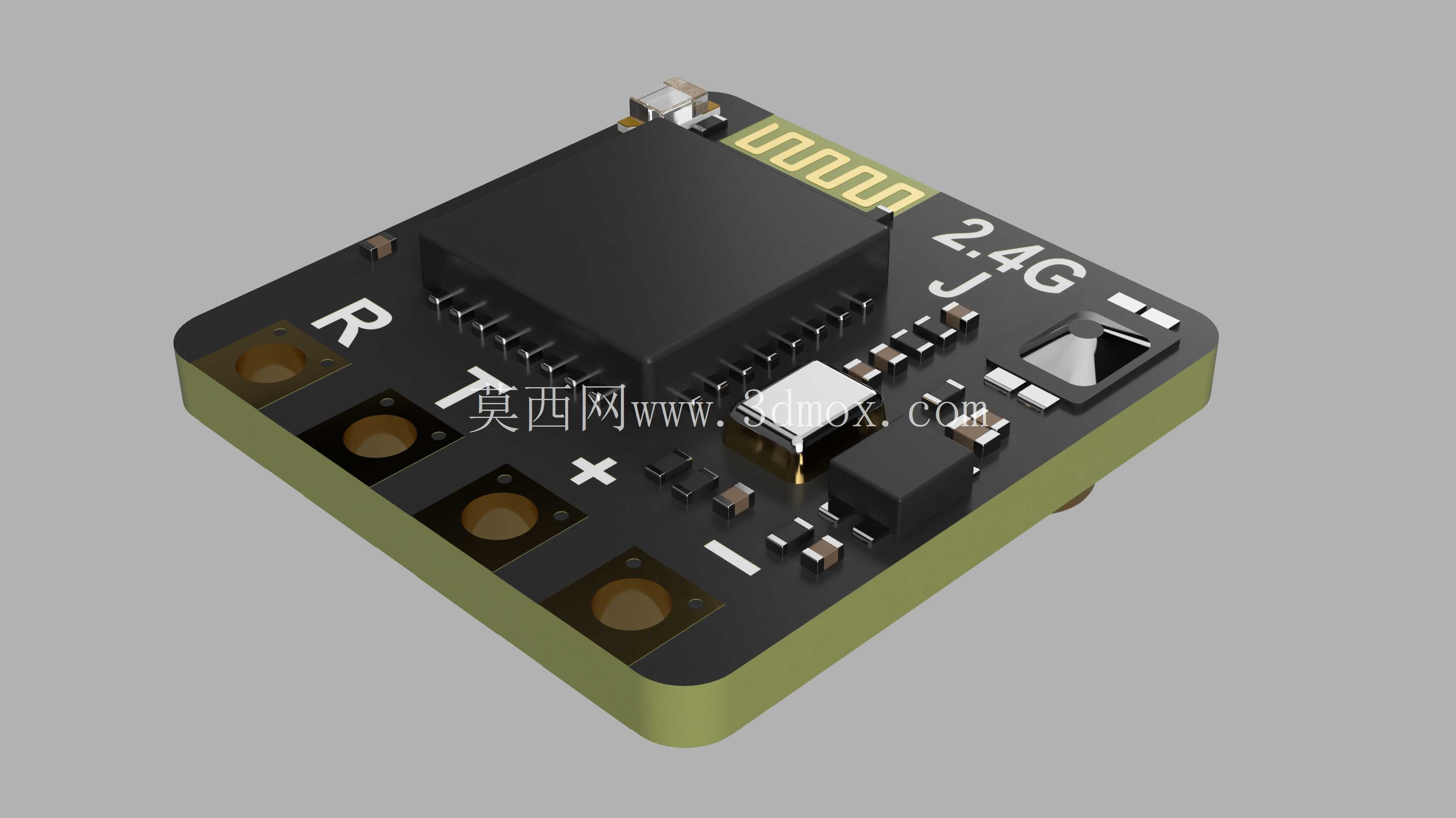

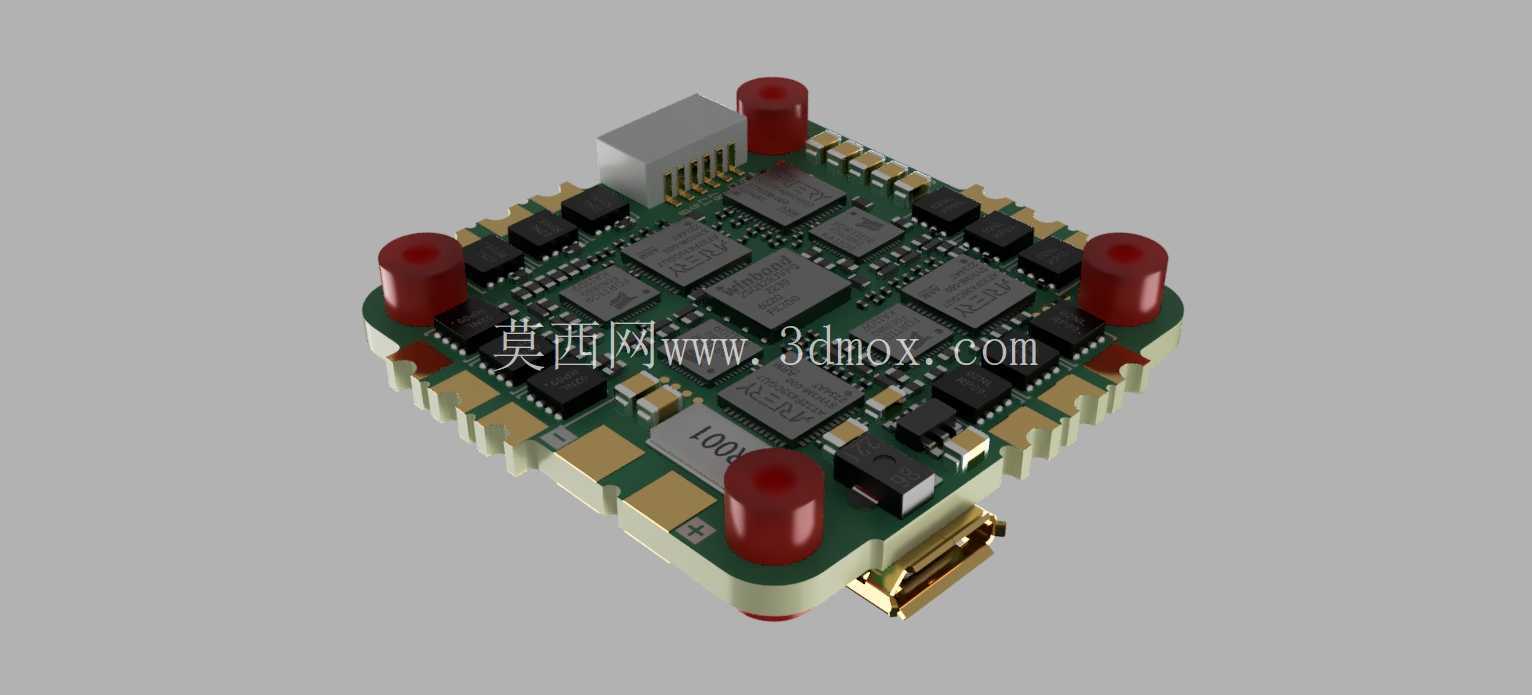

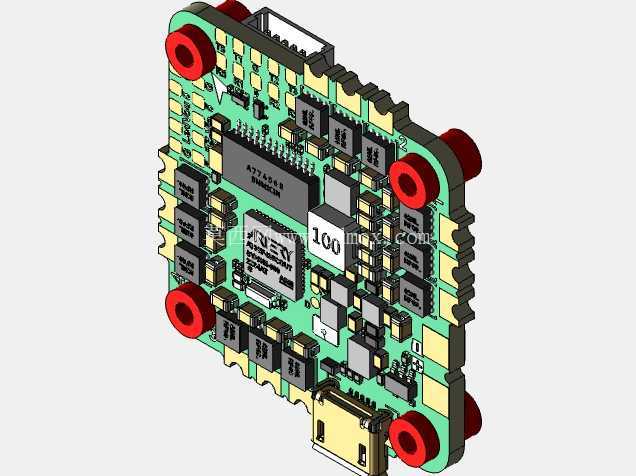

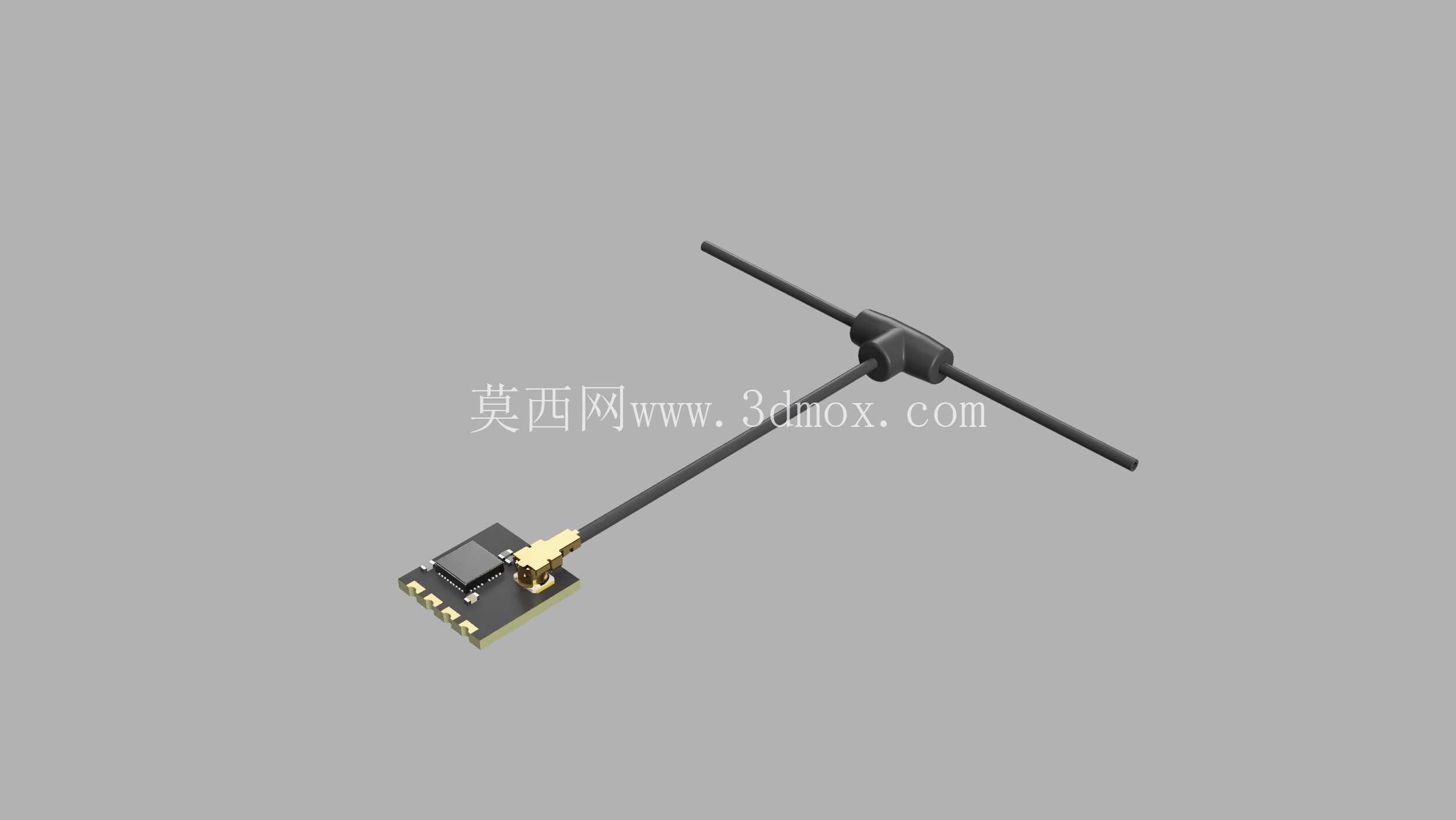

　　飞行动力布局方面，四个无刷电机采用倒置安装方式布置在机架下侧，桨叶旋转平面处于防护框的围合区间内，电机座通过减震柱与中心碳板连接，飞控、电调等核心电子元件安装在中心板的减震平台上，电机运转产生的高频振动经过多组阻尼减震柱过滤后，传递到飞控陀螺仪与相机的振动幅值被大幅削弱，能够有效消除画面果冻效应，保证飞行姿态解算的稳定性。机架中心区域预留了标准化的飞控安装孔位，兼容主流尺寸的飞控、电调与图传设备，布线空间沿碳板侧边预留，电源线与信号线可以分层布设，避免动力线的电磁干扰影响图传与接收机信号。

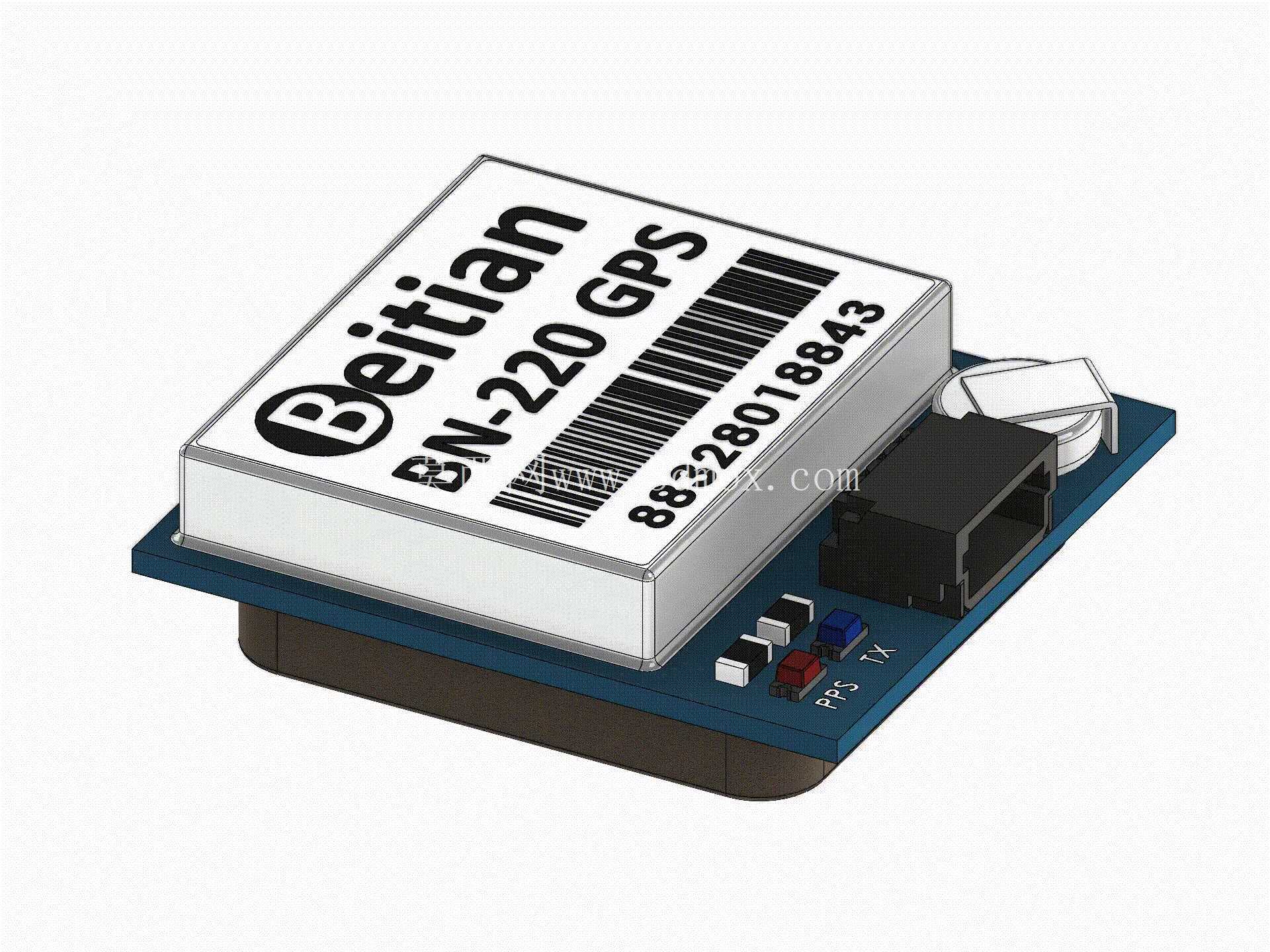

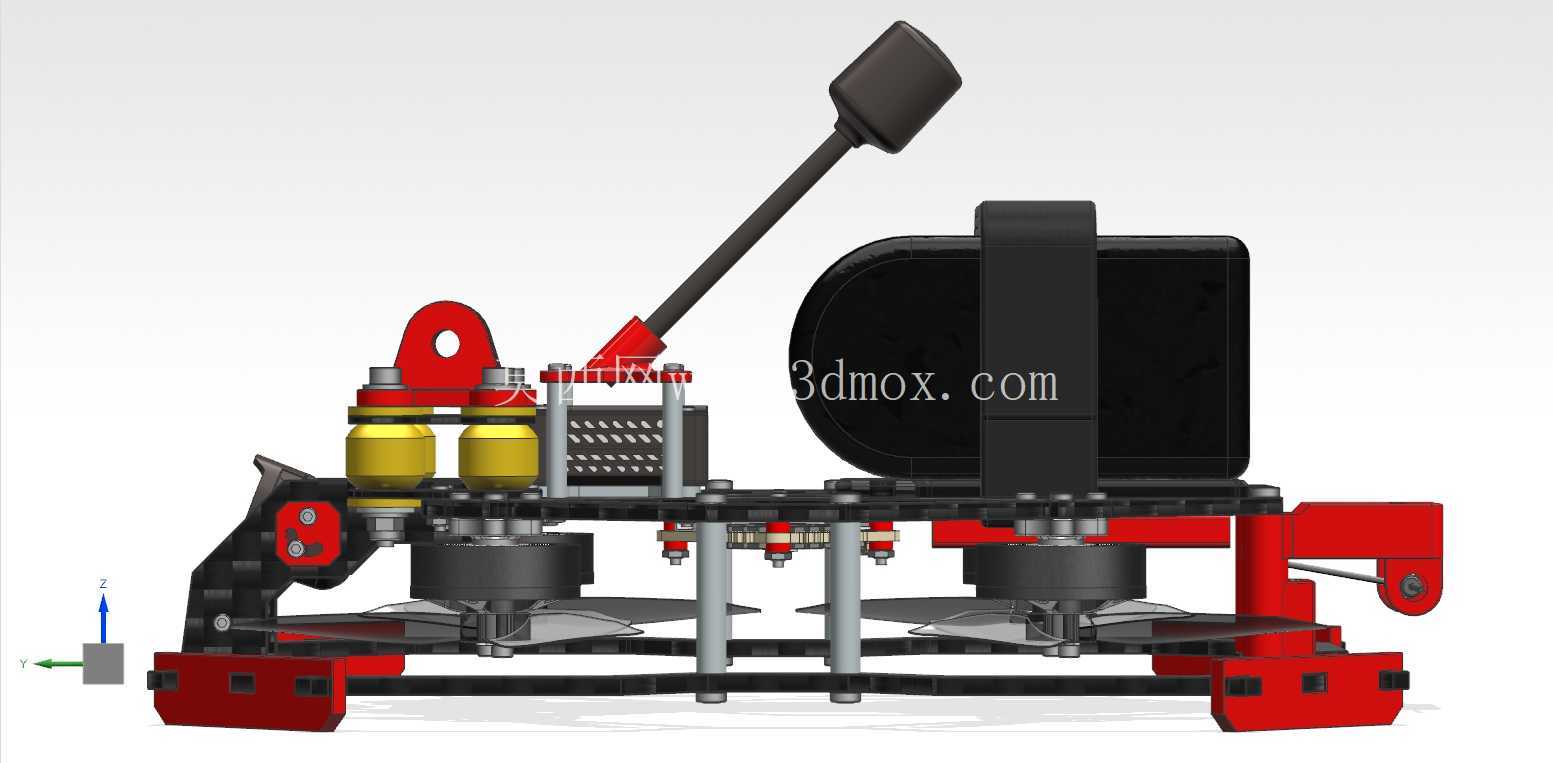

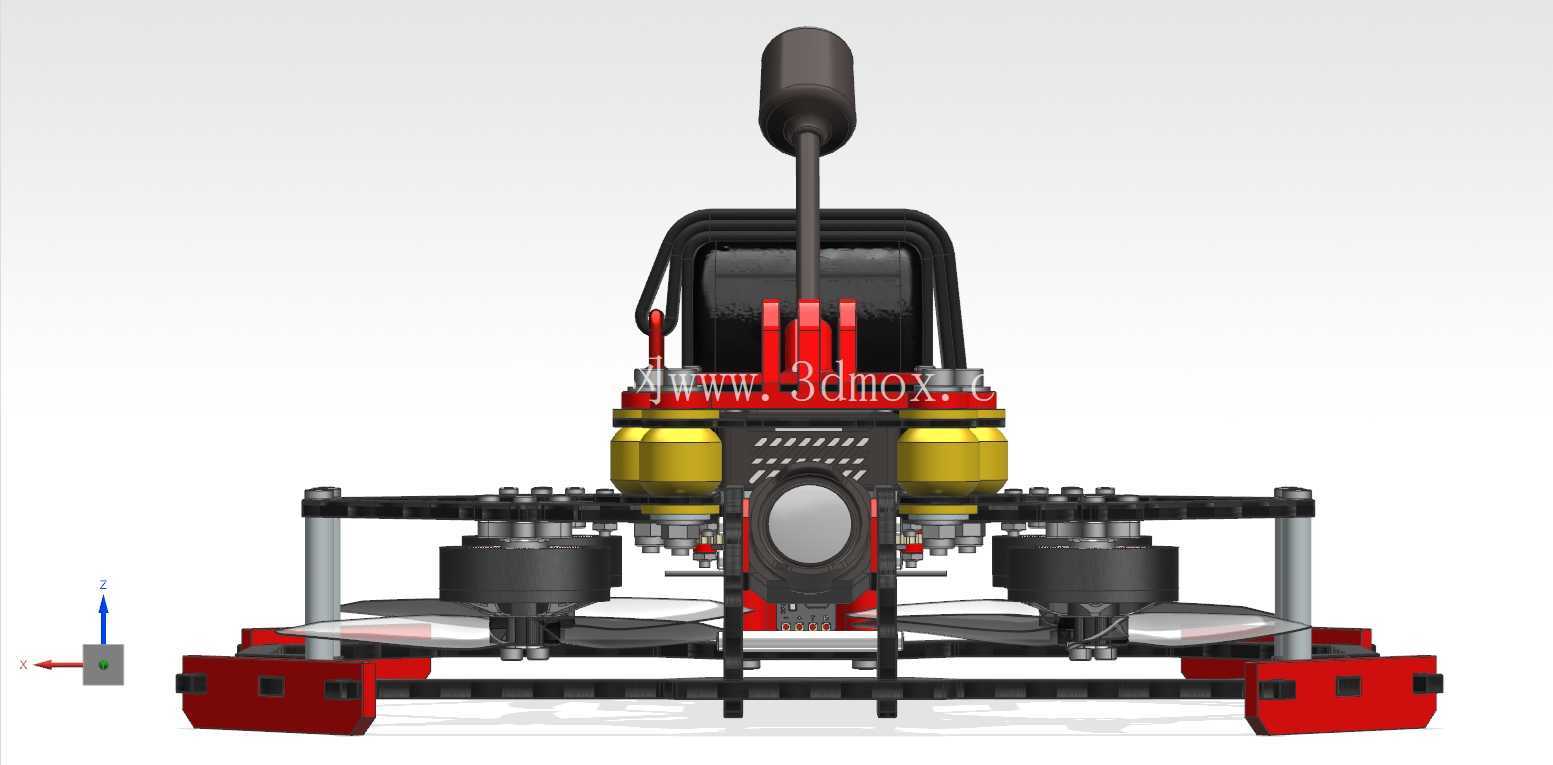

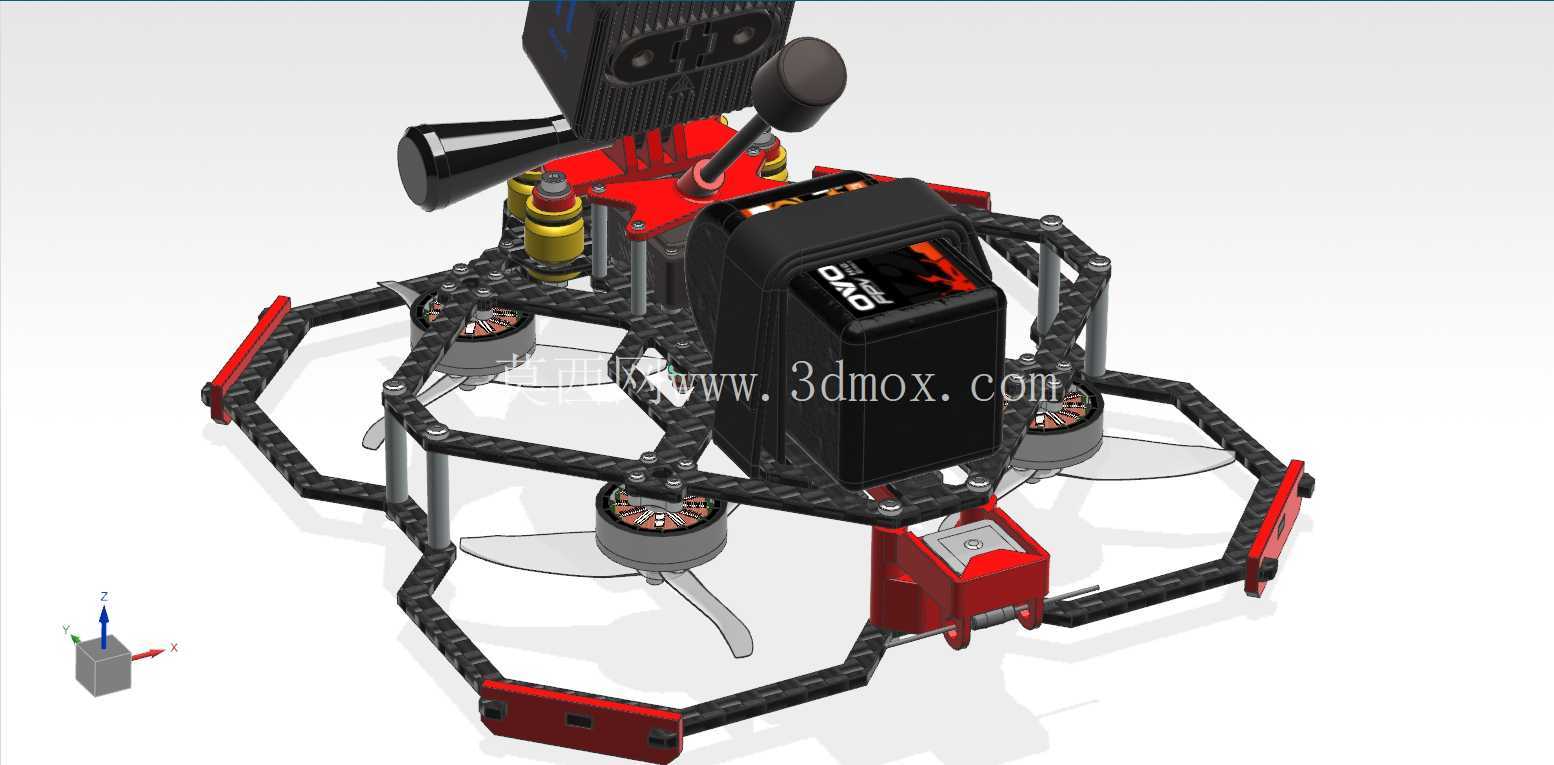

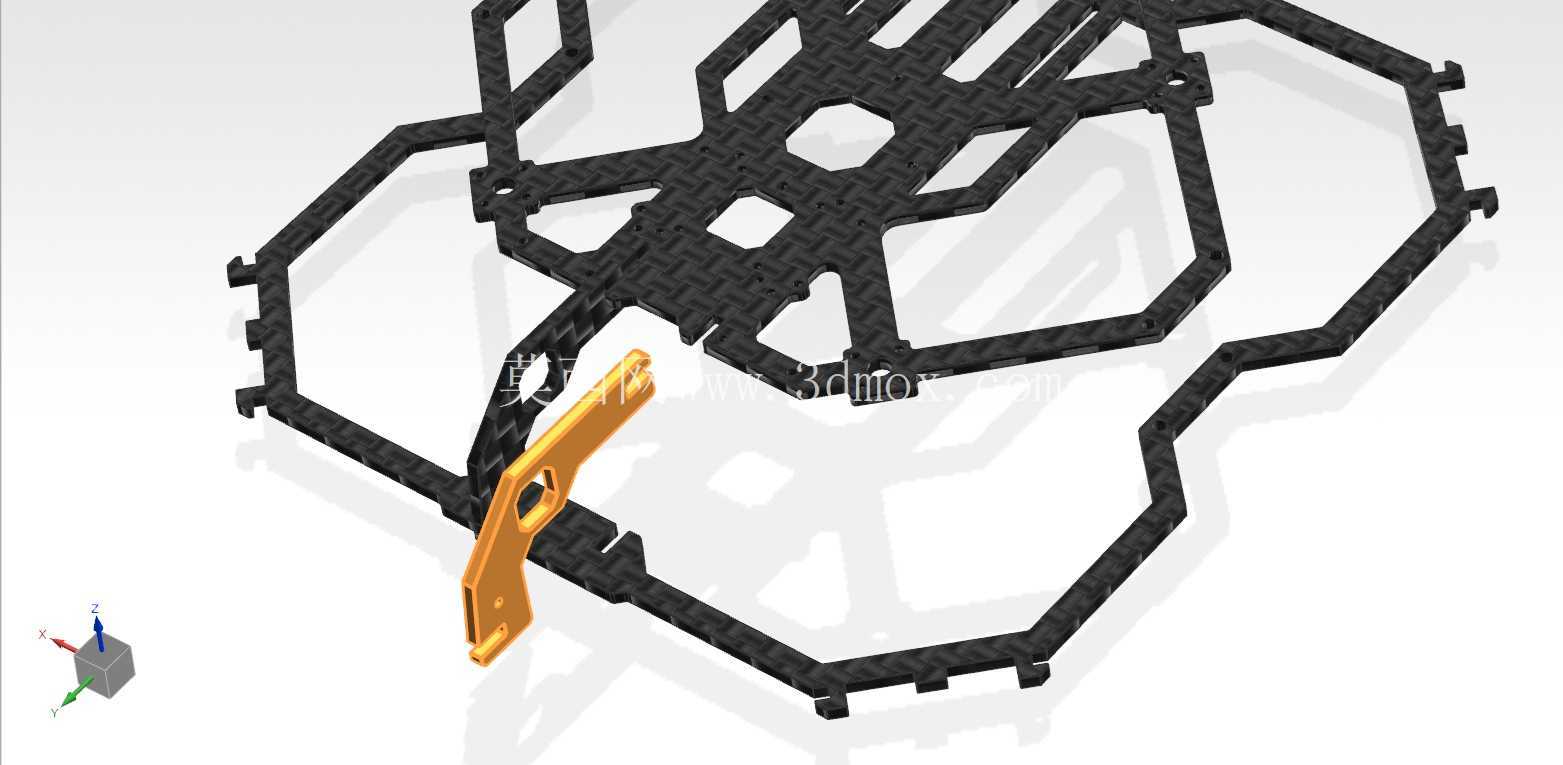

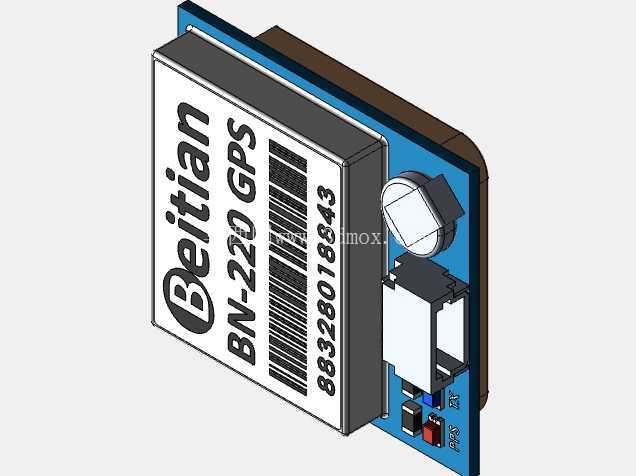

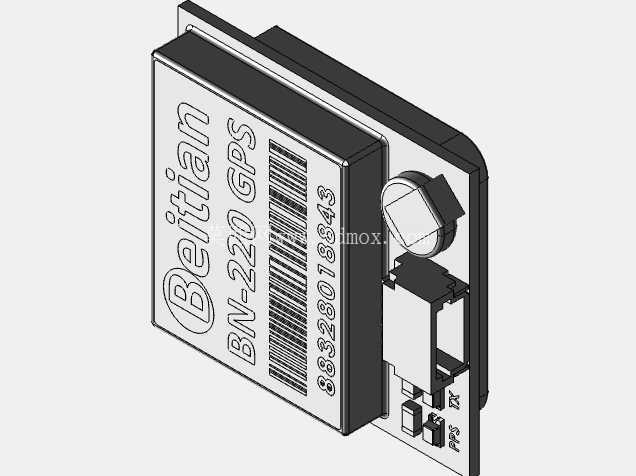

　　机头载荷安装区的卡扣结构专门适配运动相机的安装尺寸，不需要额外打印复杂的相机固定座，碳纤维卡扣本身具备足够的弹性与结构强度，相机推入卡扣后即可完成限位，配合顶部的防滑压条可以保证飞行过程中相机不会出现位移，拆装相机也不需要拧动多颗固定螺丝，外场更换电池或者调整拍摄角度时操作效率更高。机架顶部预留了图传天线、GPS模块的安装位，电池仓采用绑带固定结构，可以适配不同容量的锂聚合物电池，通过调整电池在仓内的前后位置，能够灵活调整整机重心，让重心落在四个电机围成的升力中心位置，降低飞行过程中的姿态修正功耗，延长续航时间。

　　从安装边界尺寸来看，整机轴距适配三寸量级的螺旋桨，外围防护框的外轮廓尺寸控制在小型便携背包可以容纳的范围内，机架底部预留了起落支撑的凸起结构，降落时碳板不会直接接触地面，避免底部的电子元件被地面杂物刮蹭。前框架的卡扣配合面预留了合理的装配公差，碳纤维板材的厚度公差可以通过卡扣的开口弹性量补偿，即使是手工裁切的碳板也能完成紧密装配，不会出现松旷或者过紧无法装配的问题。机架的所有连接位置除了卡扣结构之外，关键受力点仍然采用不锈钢螺丝锁紧，防护框与中心板的连接位置设置了多个固定点，在发生中度碰撞时冲击力可以分散到多根碳梁上，避免单点受力断裂。整套结构在保证机架抗冲击强度的前提下，尽可能减少了定制加工零件的数量，除了电子器件、电机、桨叶与标准紧固件之外，所有结构件都可以采用通用碳纤维板材加工完成，非常适合小批量定制生产与爱好者自行复刻组装，在近景航拍、室内巡检这类对飞行安全性要求较高的场景下，能够兼顾结构可靠性、装配便捷性与使用维护成本。
