AV8B鹞式垂直起降舰载攻击机

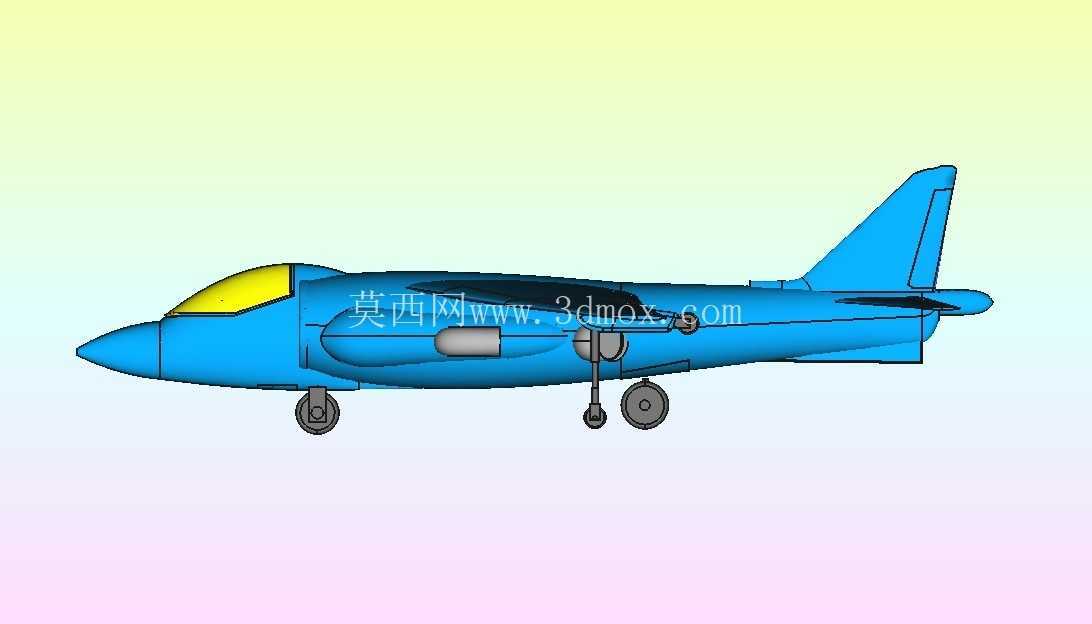

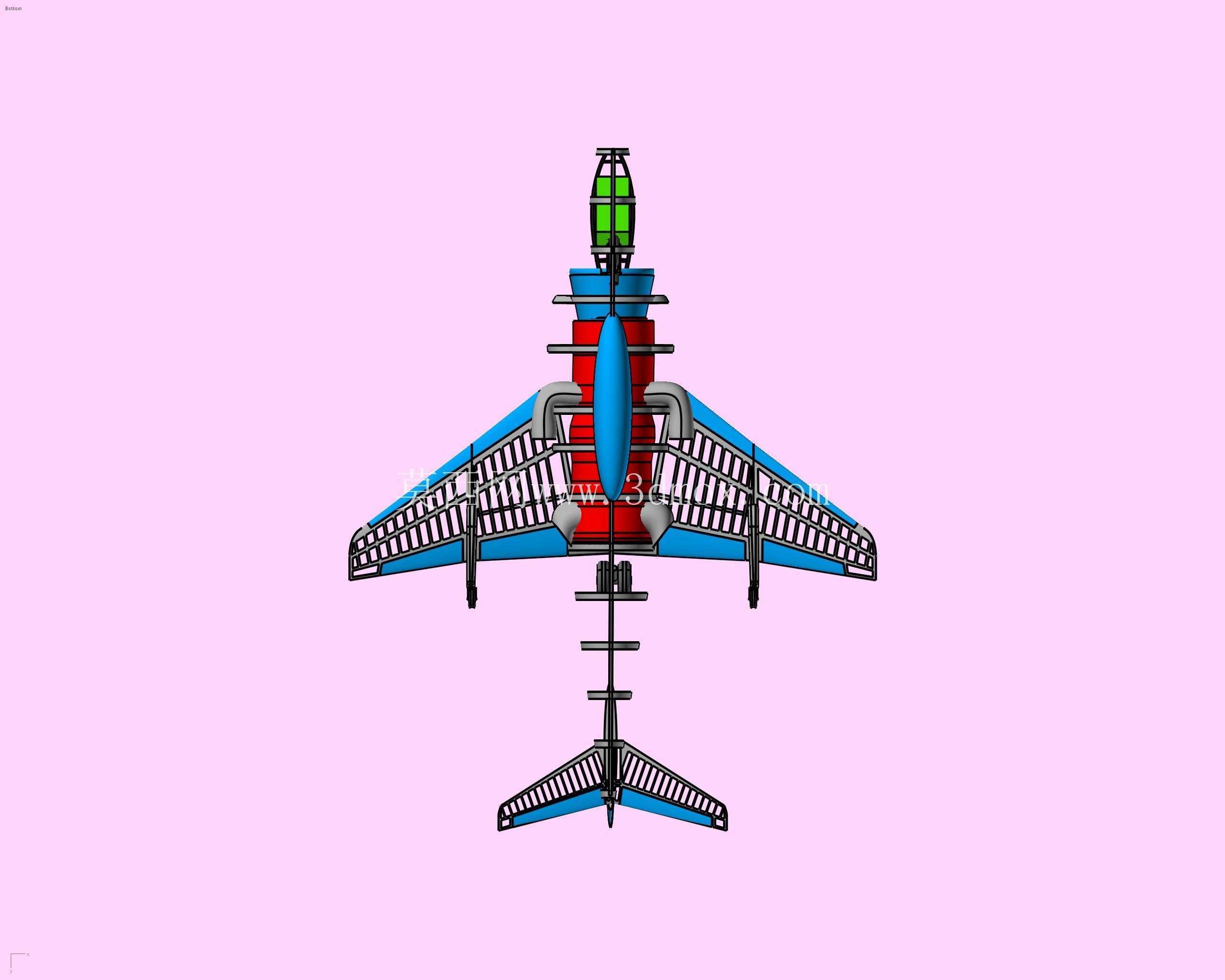

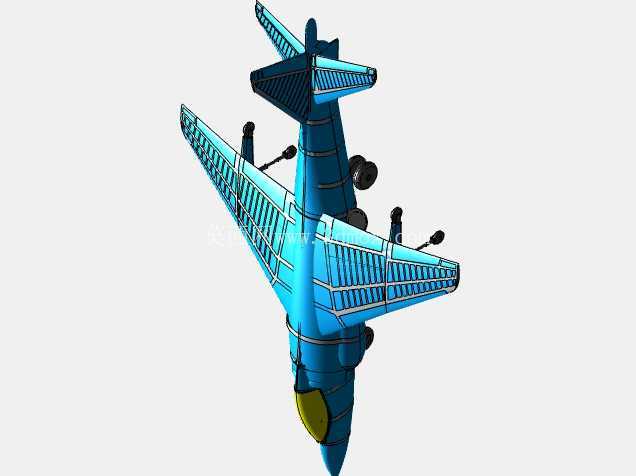

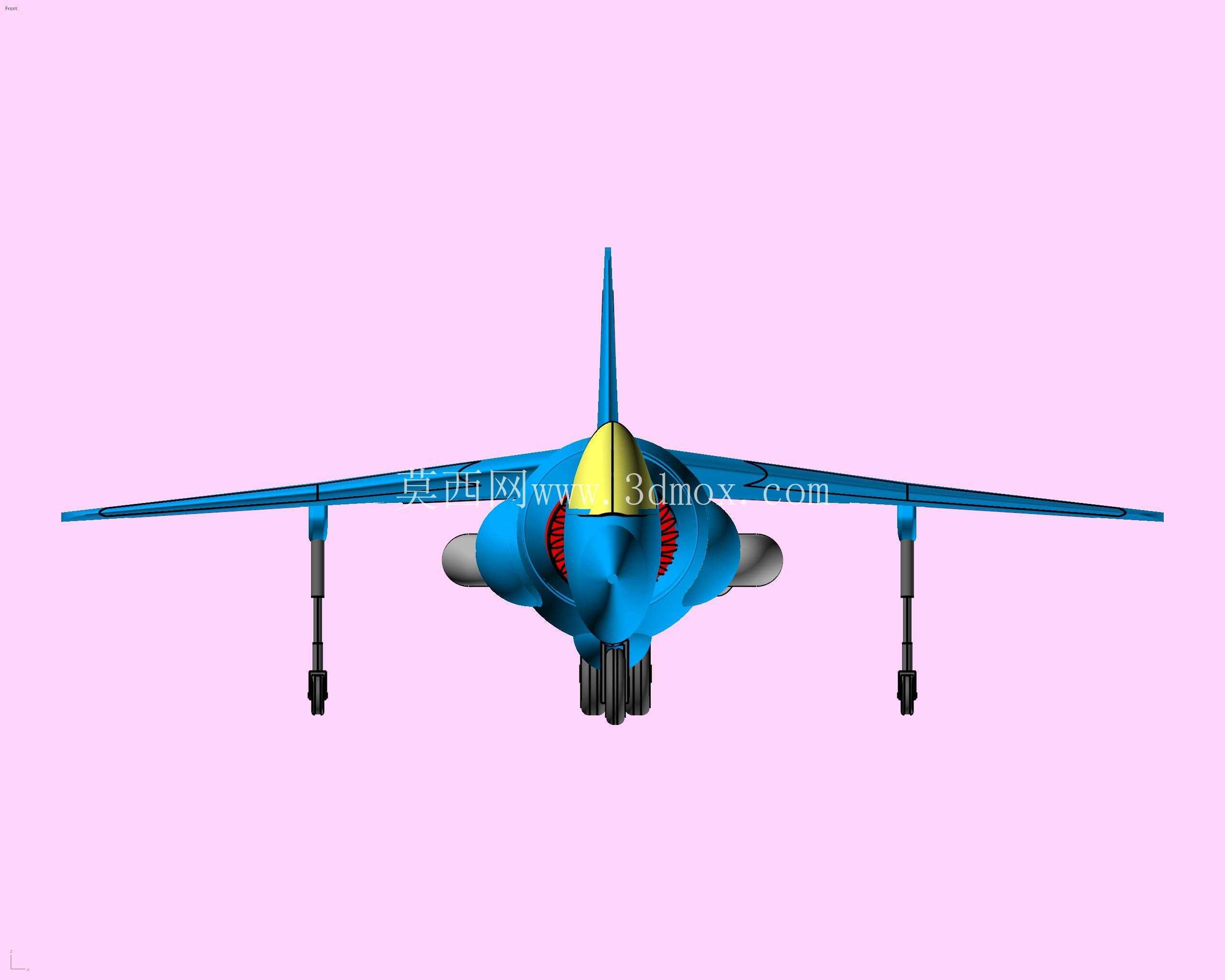

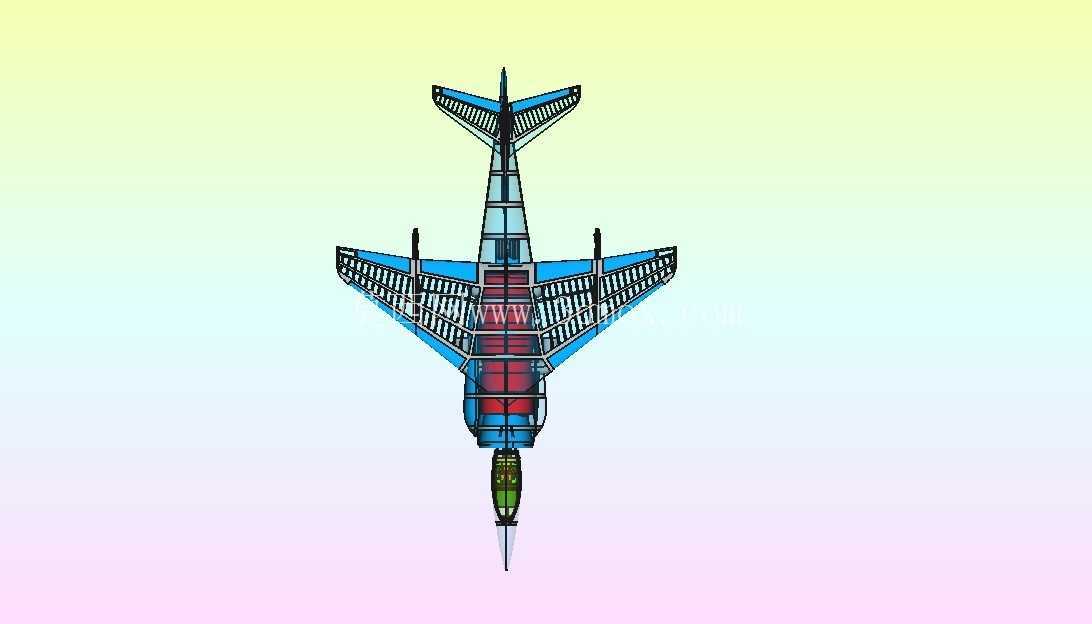

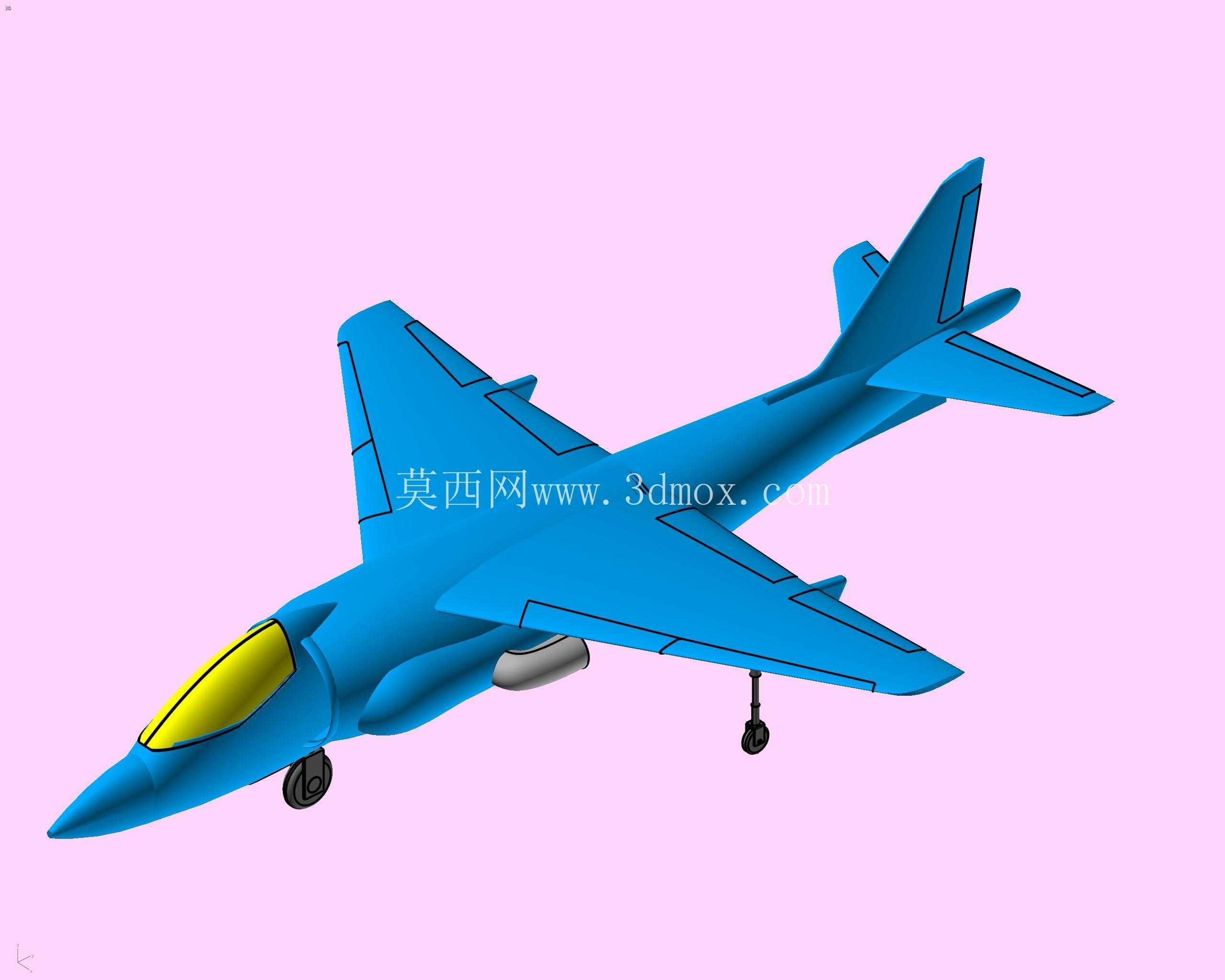

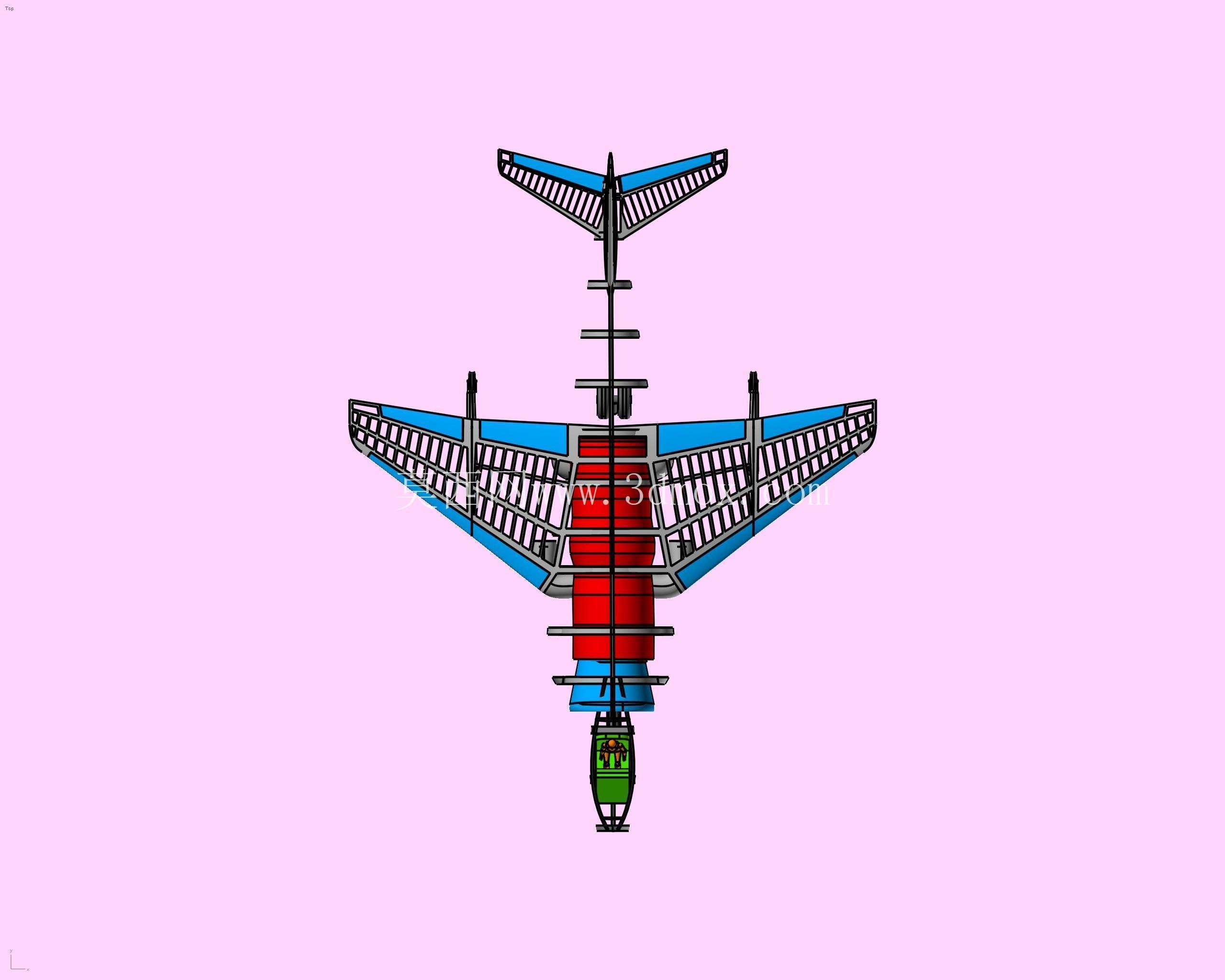

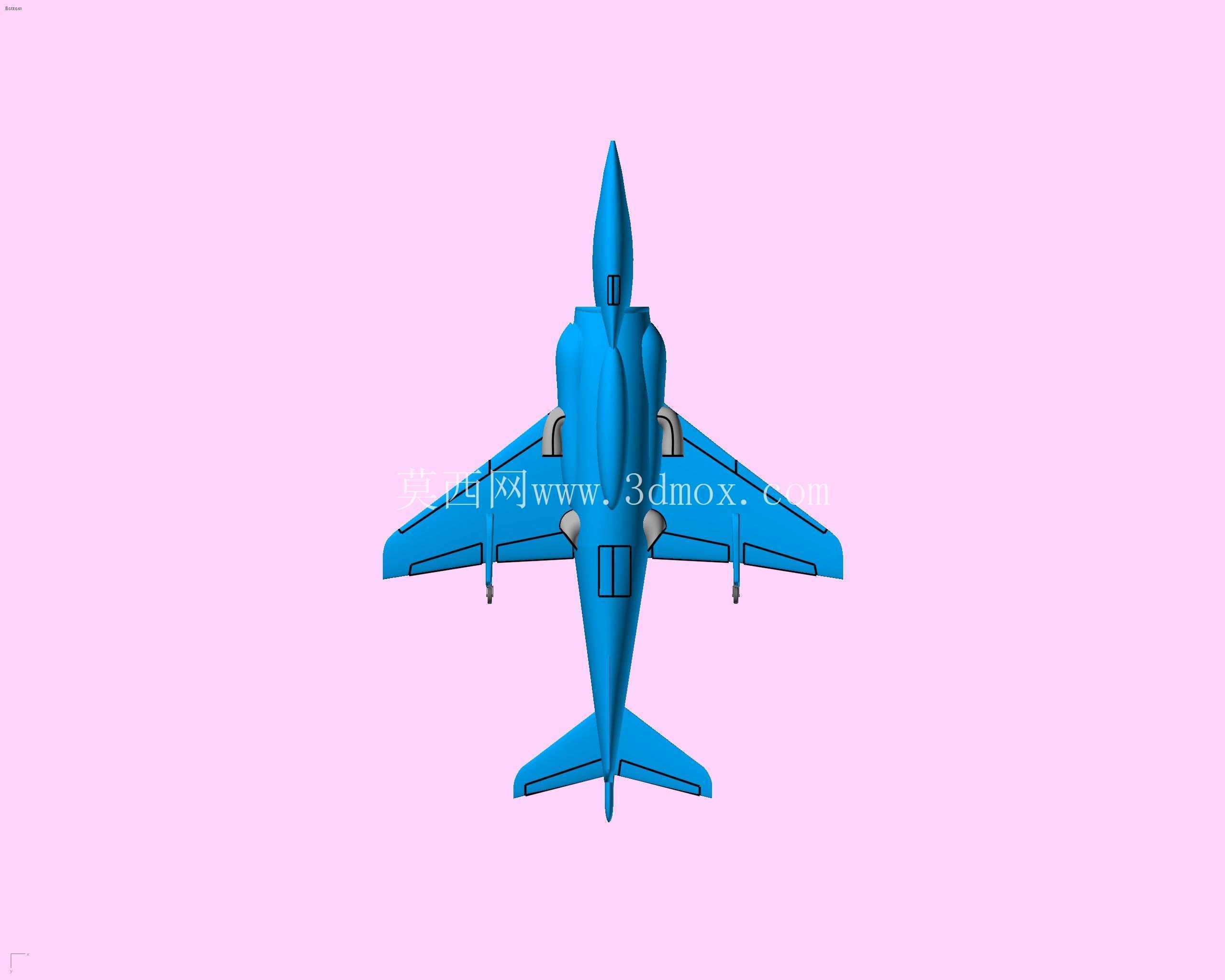

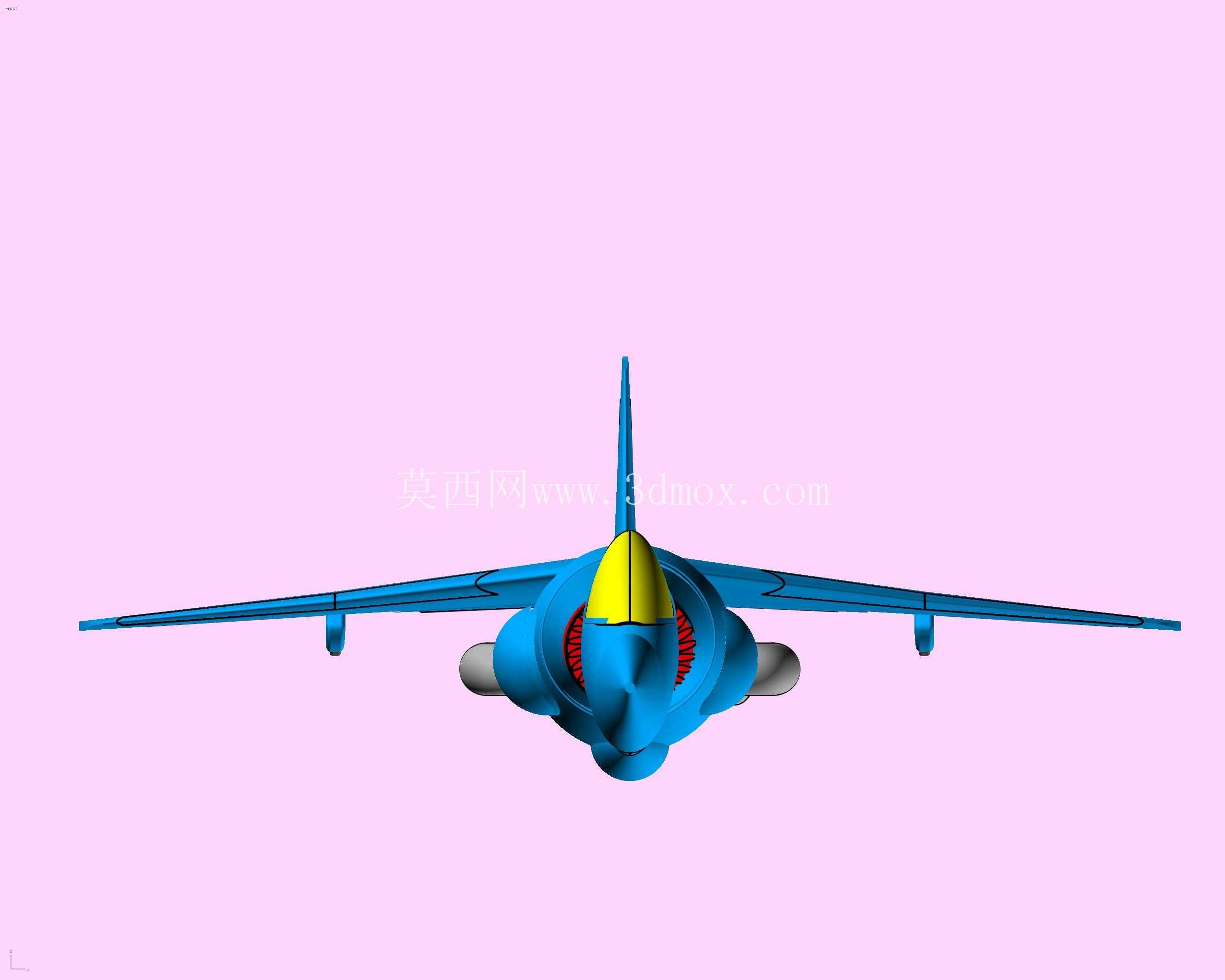

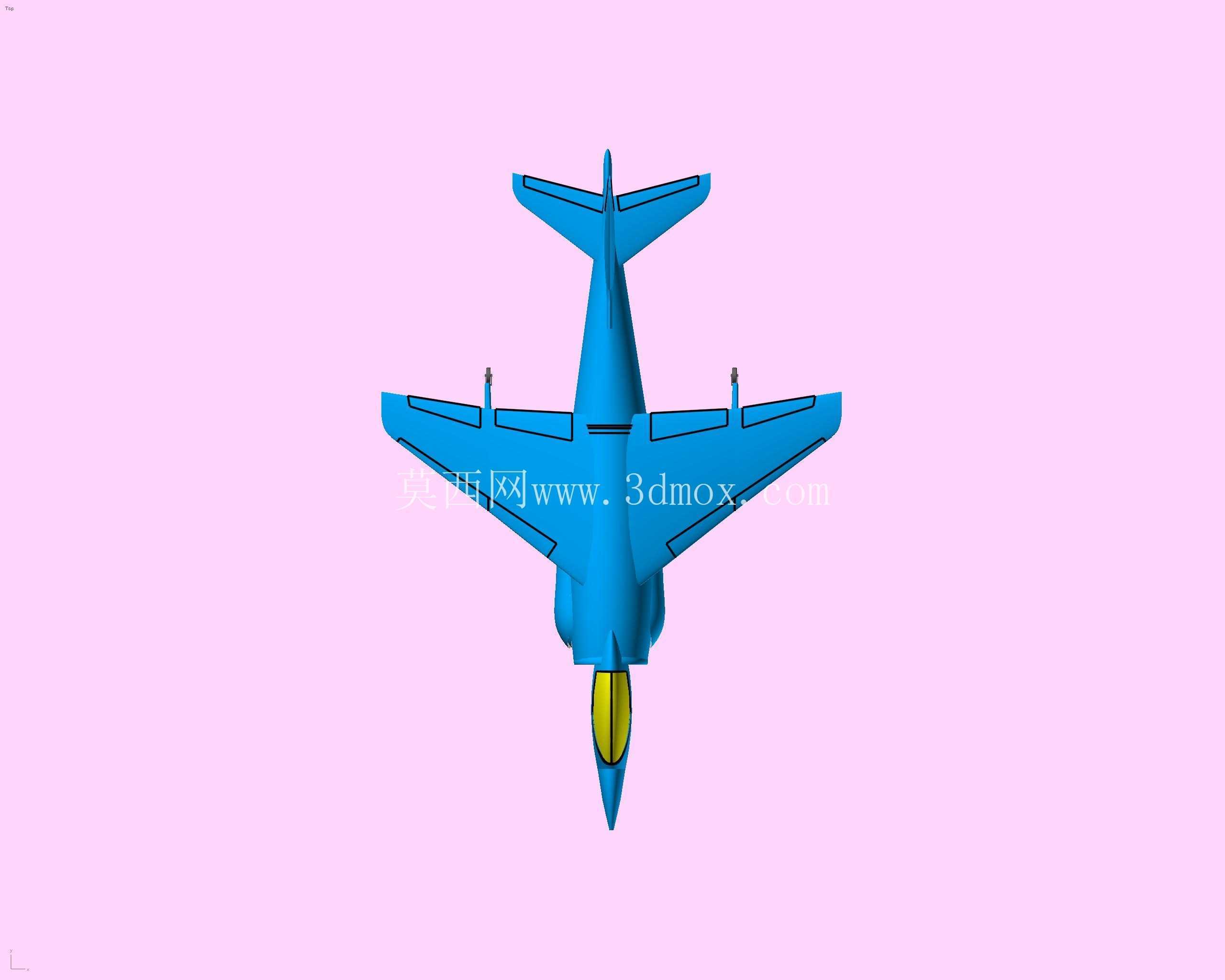

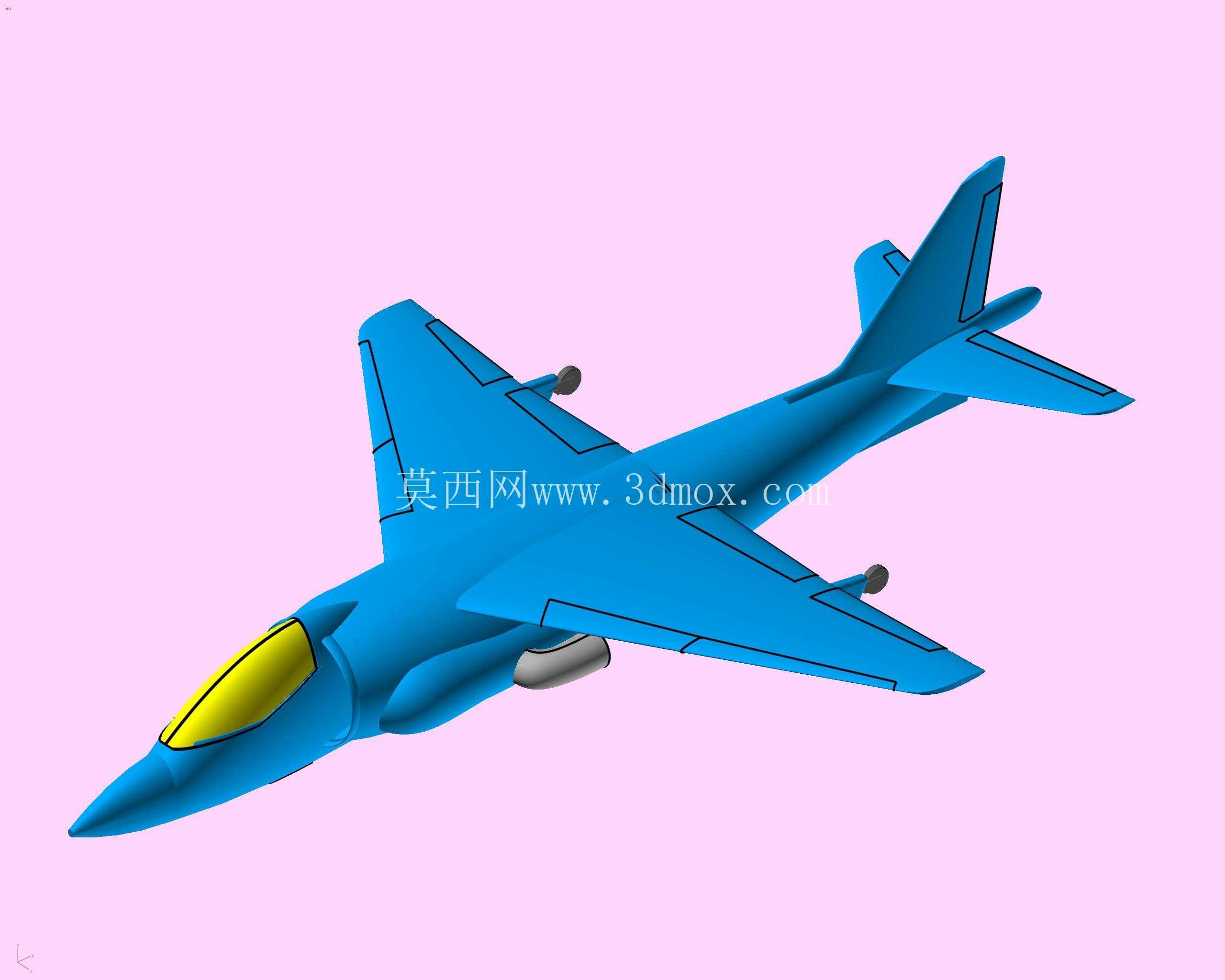

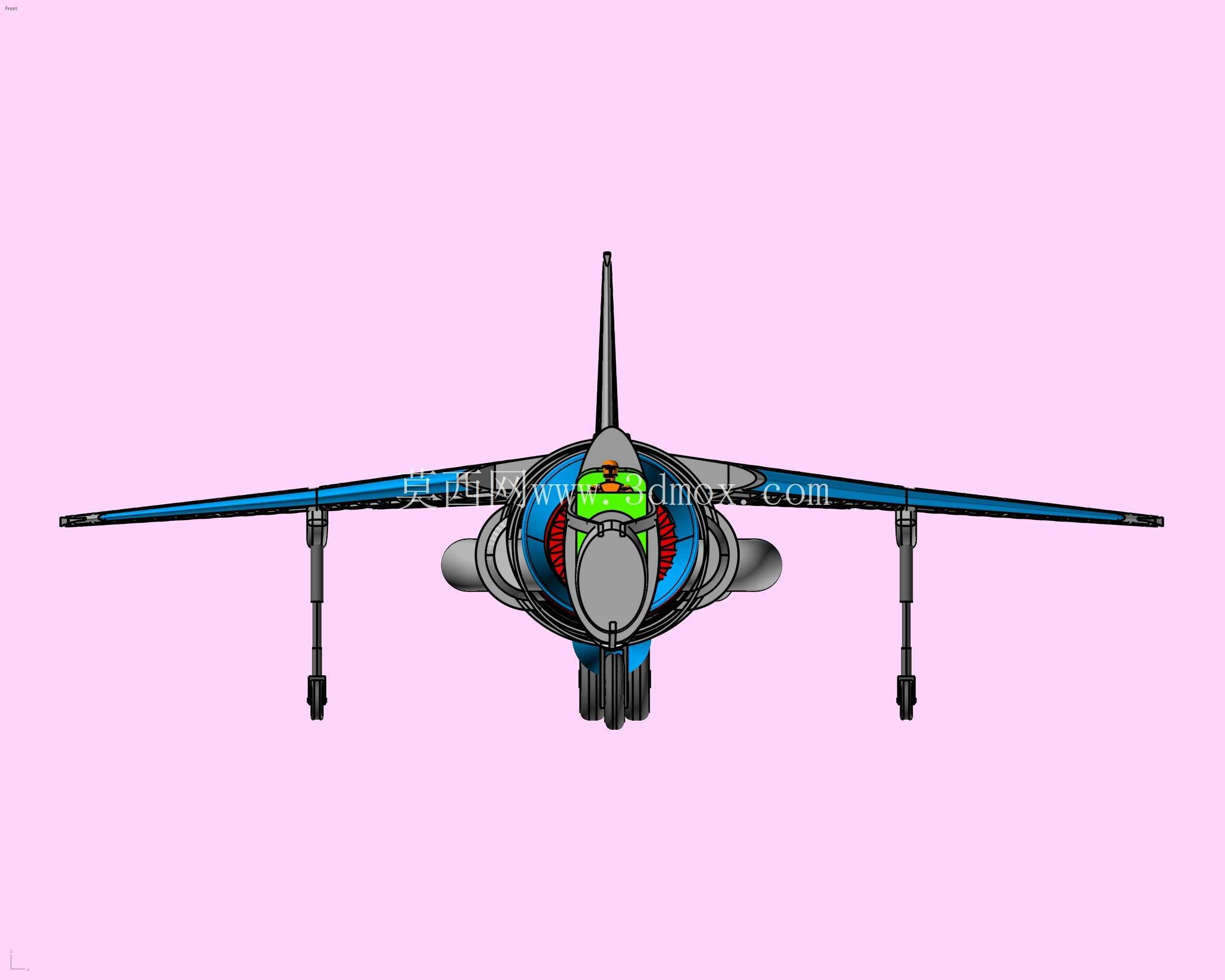

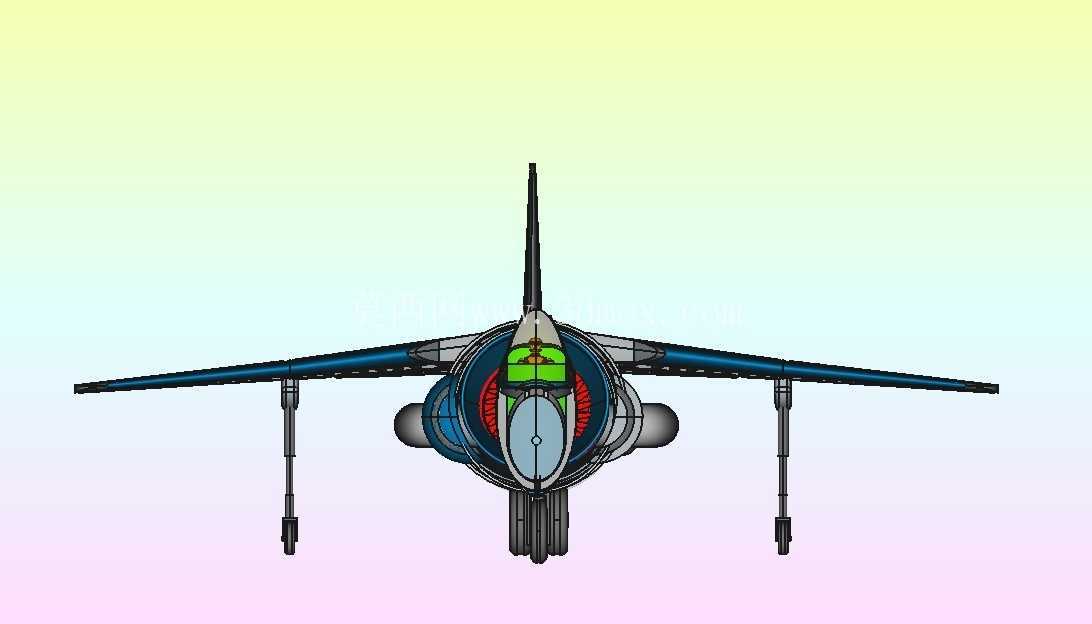

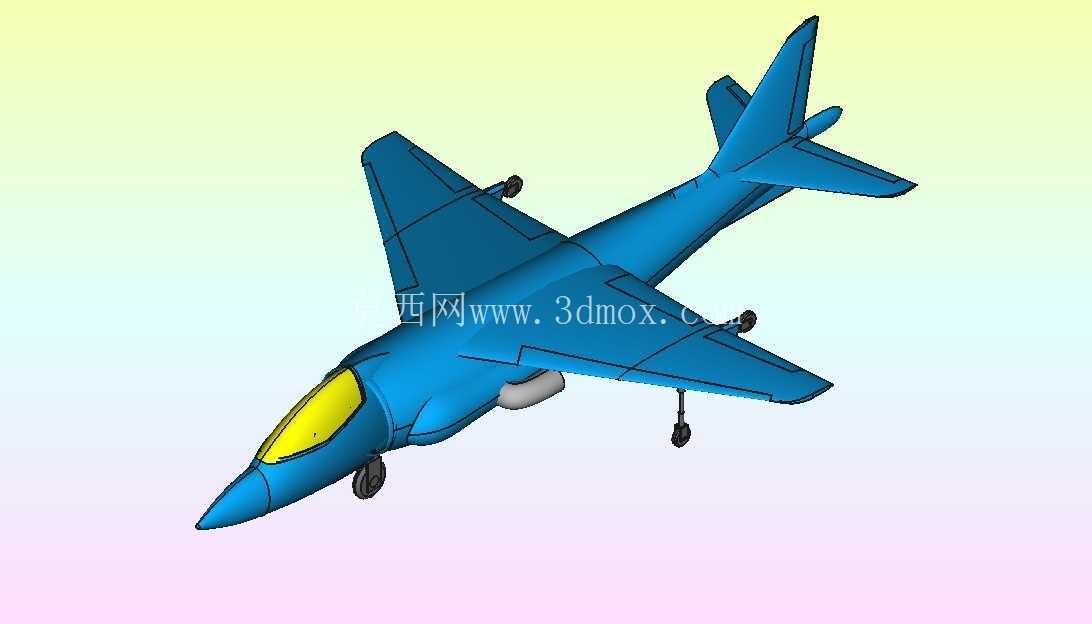

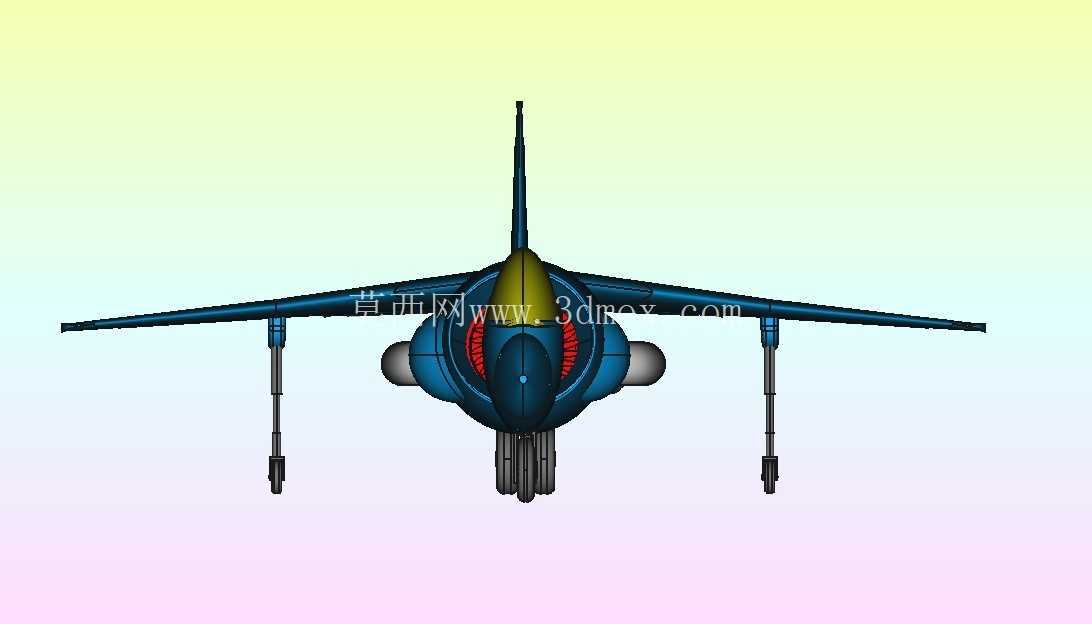

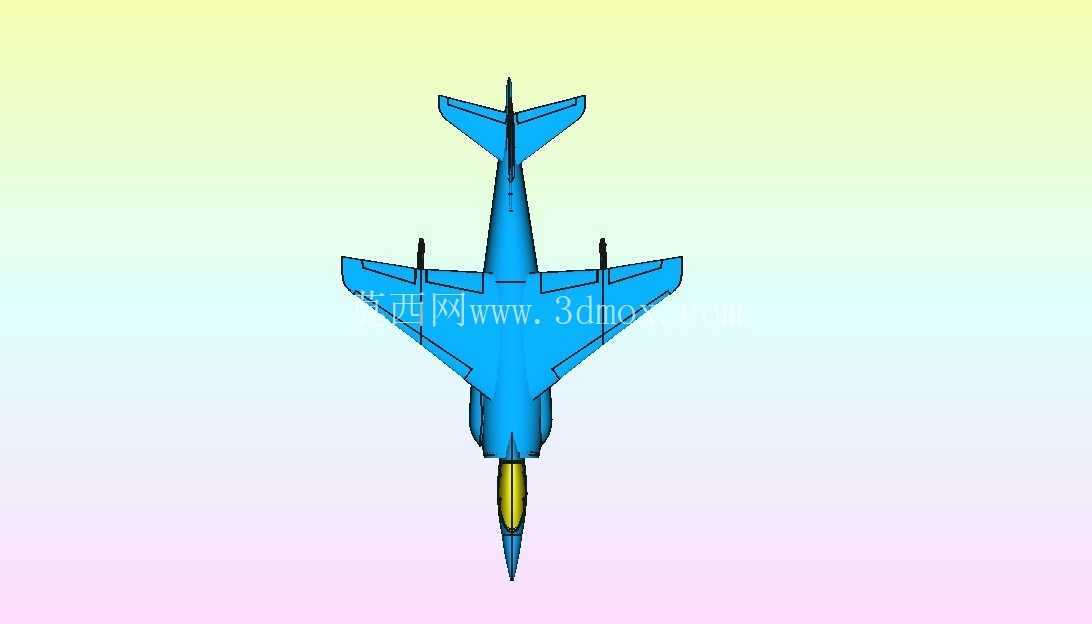

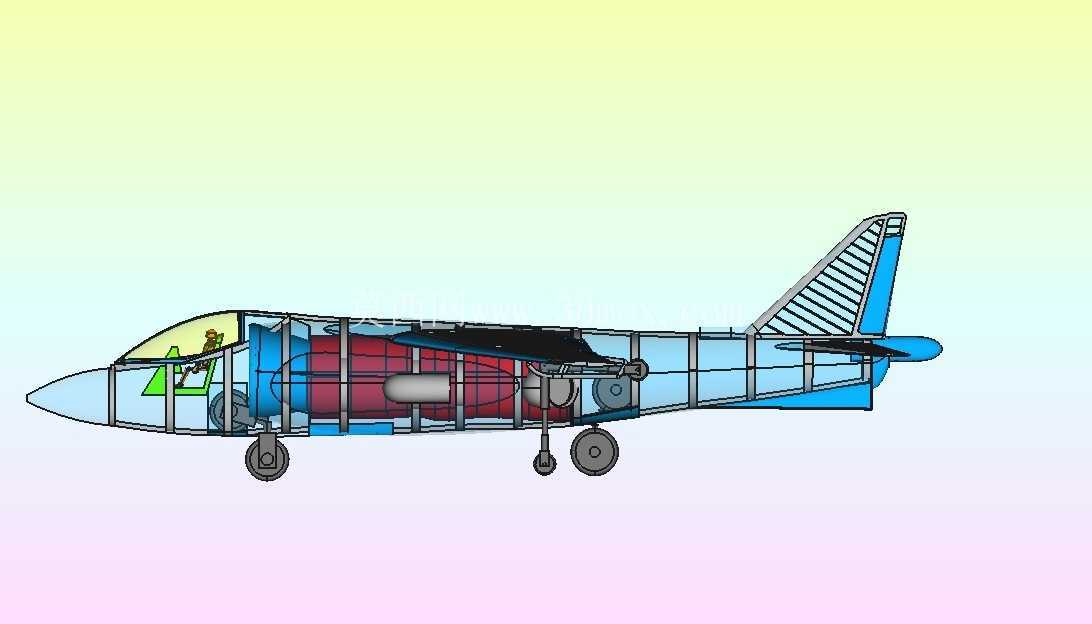

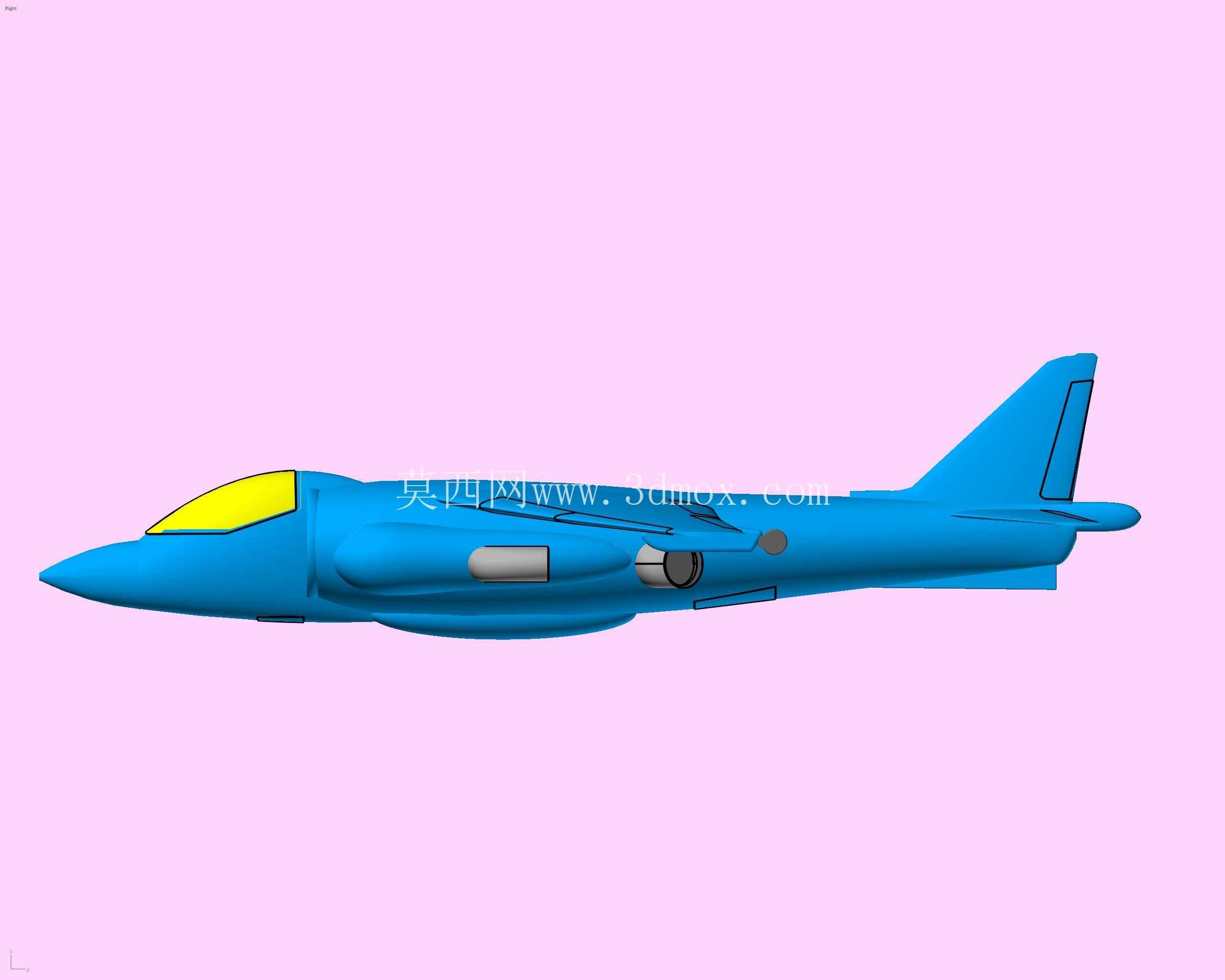

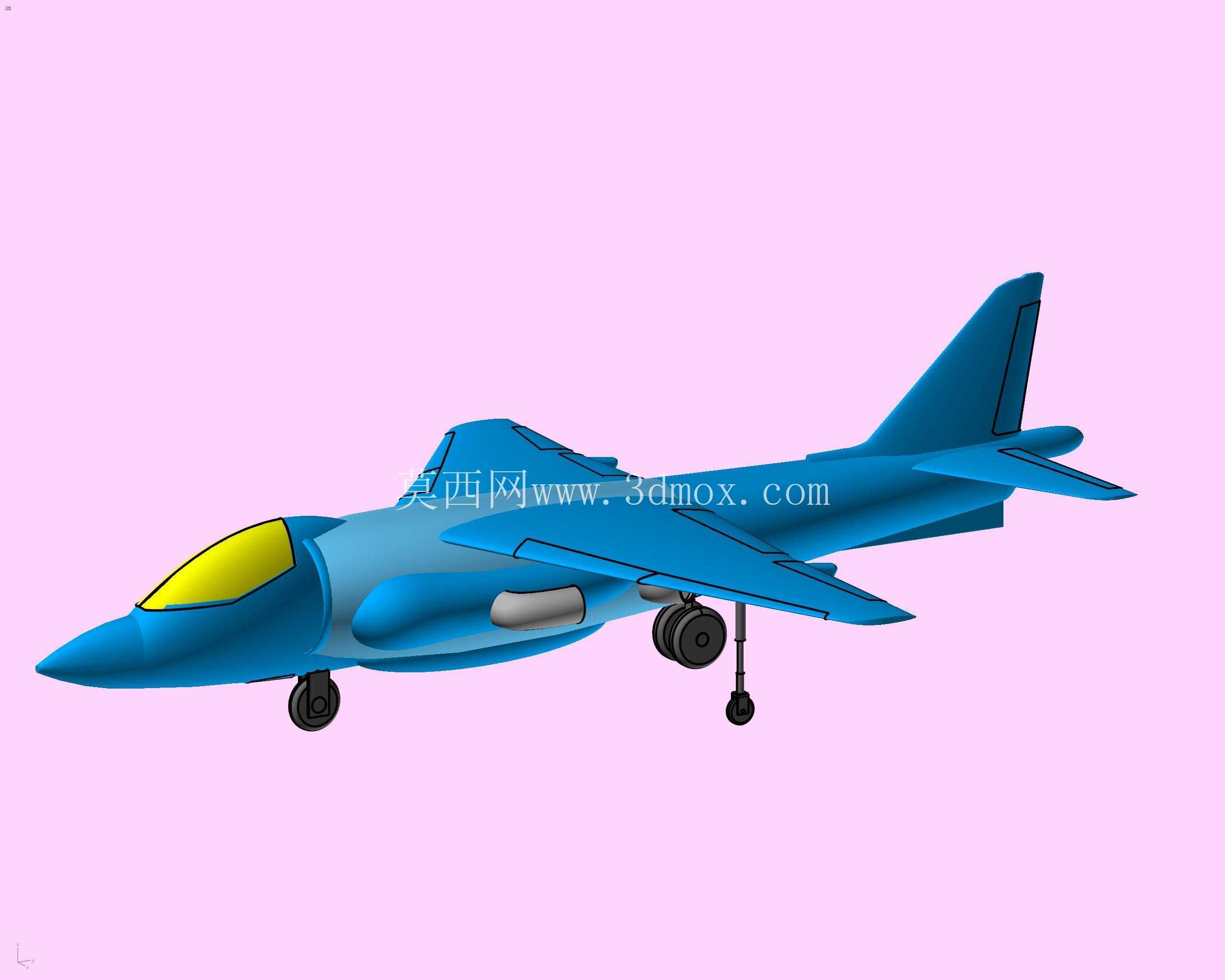

　　这套鹞式垂直起降攻击机的实体装配数模，在结构搭建阶段首先围绕短距/垂直起降这一核心作战使用需求展开，整机采用单座、两侧进气、上单翼后掠布局，机身中段为飞马发动机的安装舱段，四个可转向喷口分别布置在机身前后左右对应位置，建模时完整还原了喷口转动关节的安装配合边界，机身轮廓从机头尖锥雷达罩段向后平滑过渡，座舱采用整体式风挡与黄色镀膜座舱盖造型，机头下方预留光电探测探头的安装凸台，机身腹部保留航炮吊舱、外挂挂架的接口定位面。机翼为小后掠上单翼构型，翼下设置多组外挂点，可挂载副油箱、制导炸弹、火箭发射巢等任务载荷，翼尖与翼面的副翼、襟翼舵面均单独拆分为独立零件，尾翼由单垂尾与下置水平尾翼组成，垂尾后缘方向舵、平尾后缘升降舵的转动轴线均在装配树中做了同轴约束，尾椎末端保留尾喷口护罩与减速伞舱的外形轮廓。起落架采用独特的单轮前起落架+机身两侧主起落架+翼尖辅助支撑轮的四点式布局，适配垂直着陆阶段的整机支撑稳定性，所有起落架支柱、收放作动筒、轮胎、轮毂均为独立实体零件，收放路径与机身、机翼内部的收纳舱轮廓做了干涉校验，舱门开合角度与起落架收放时序的运动空间完全匹配。

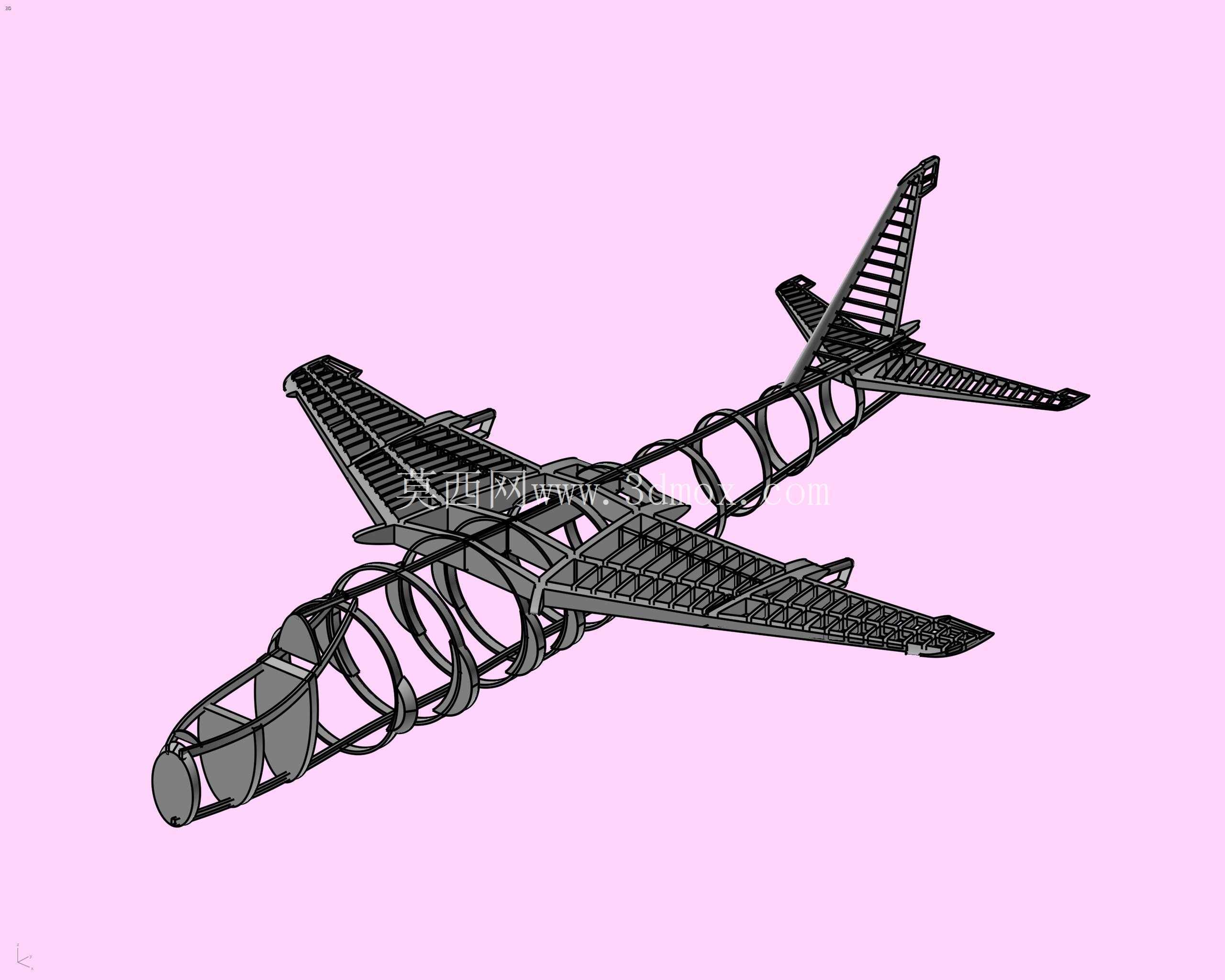

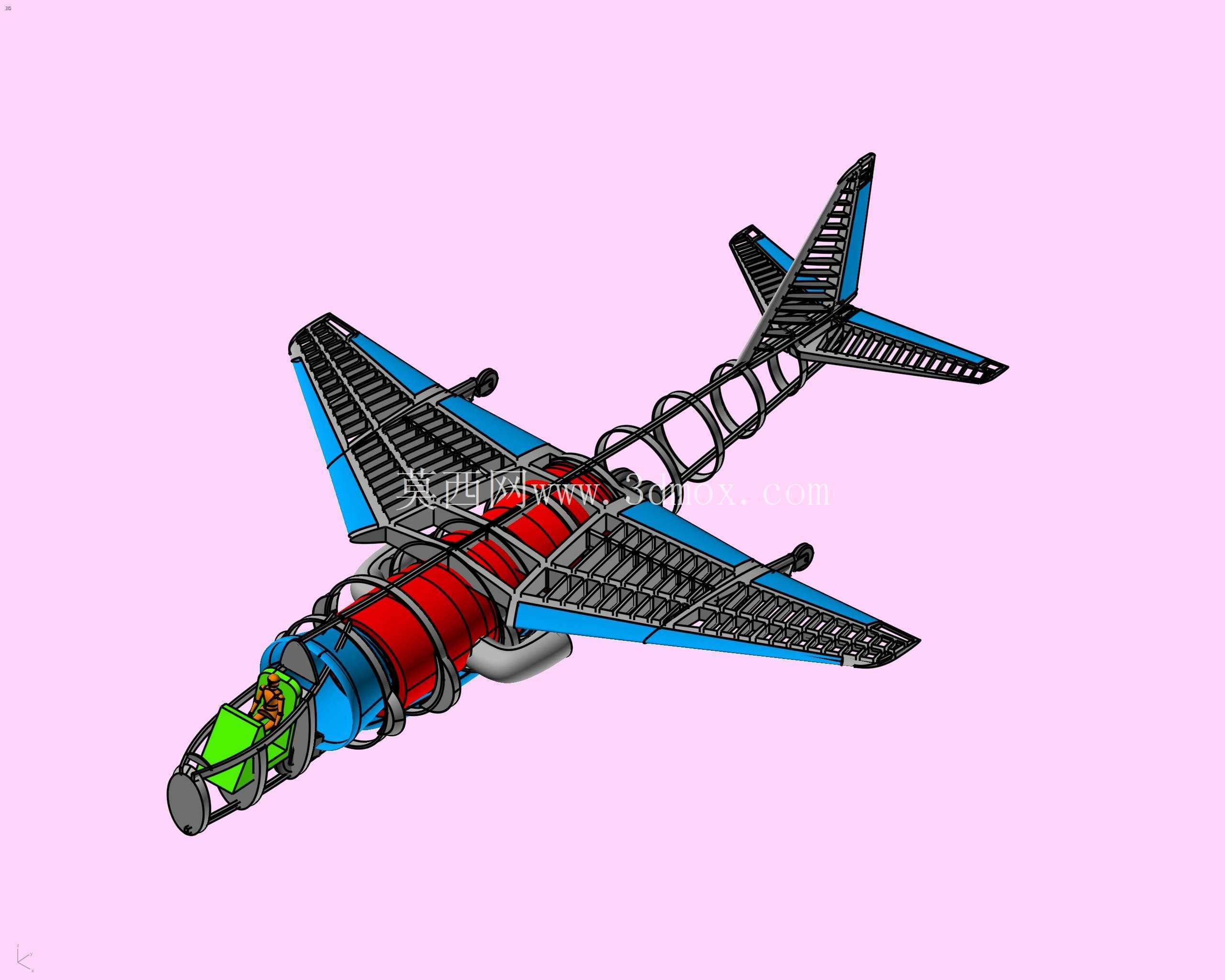

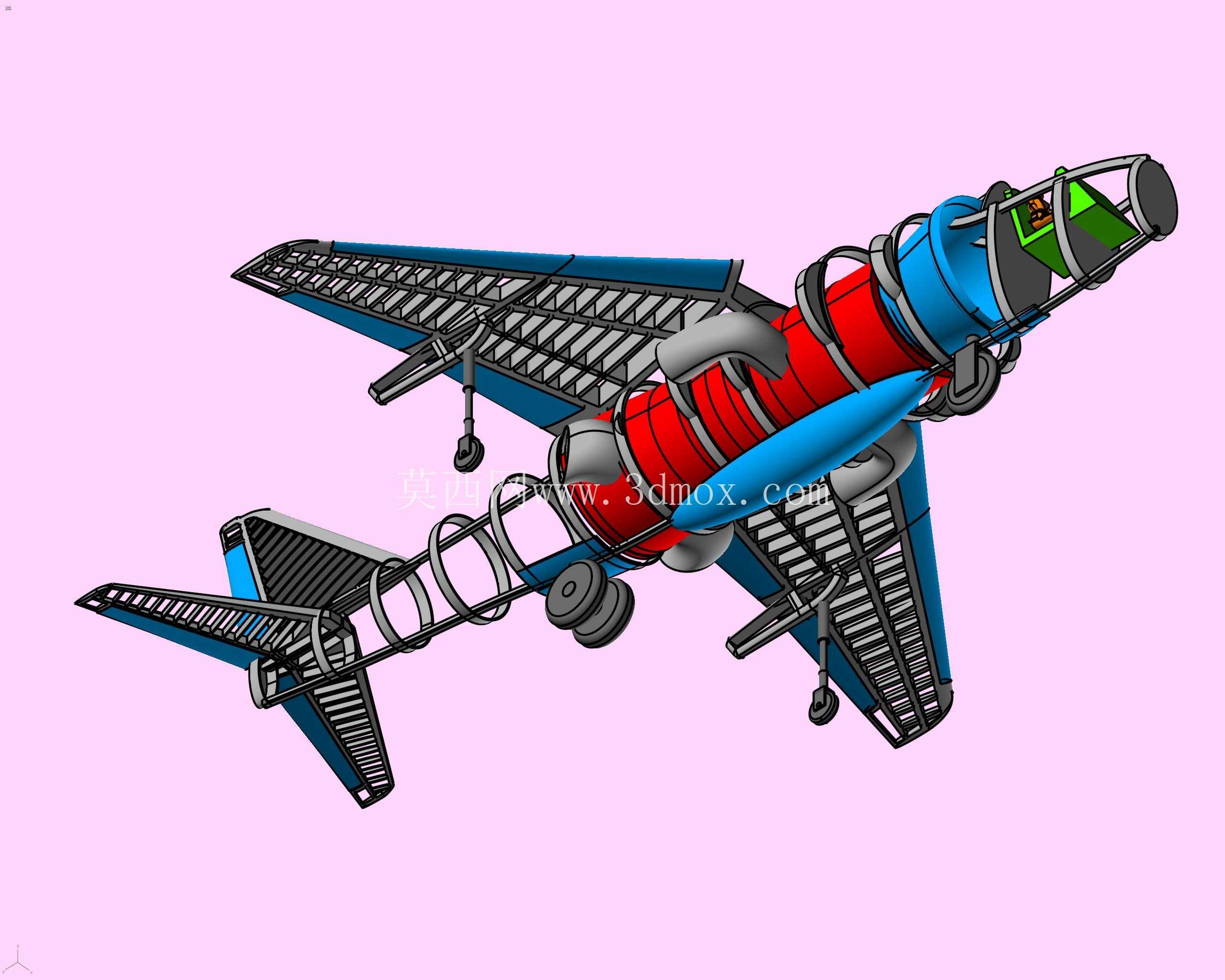

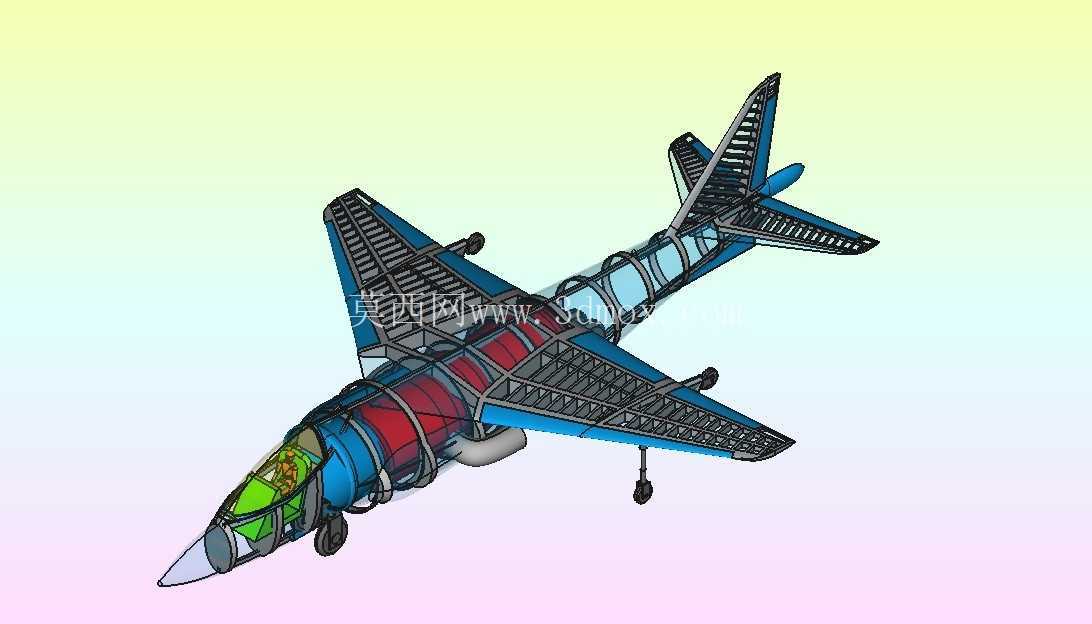

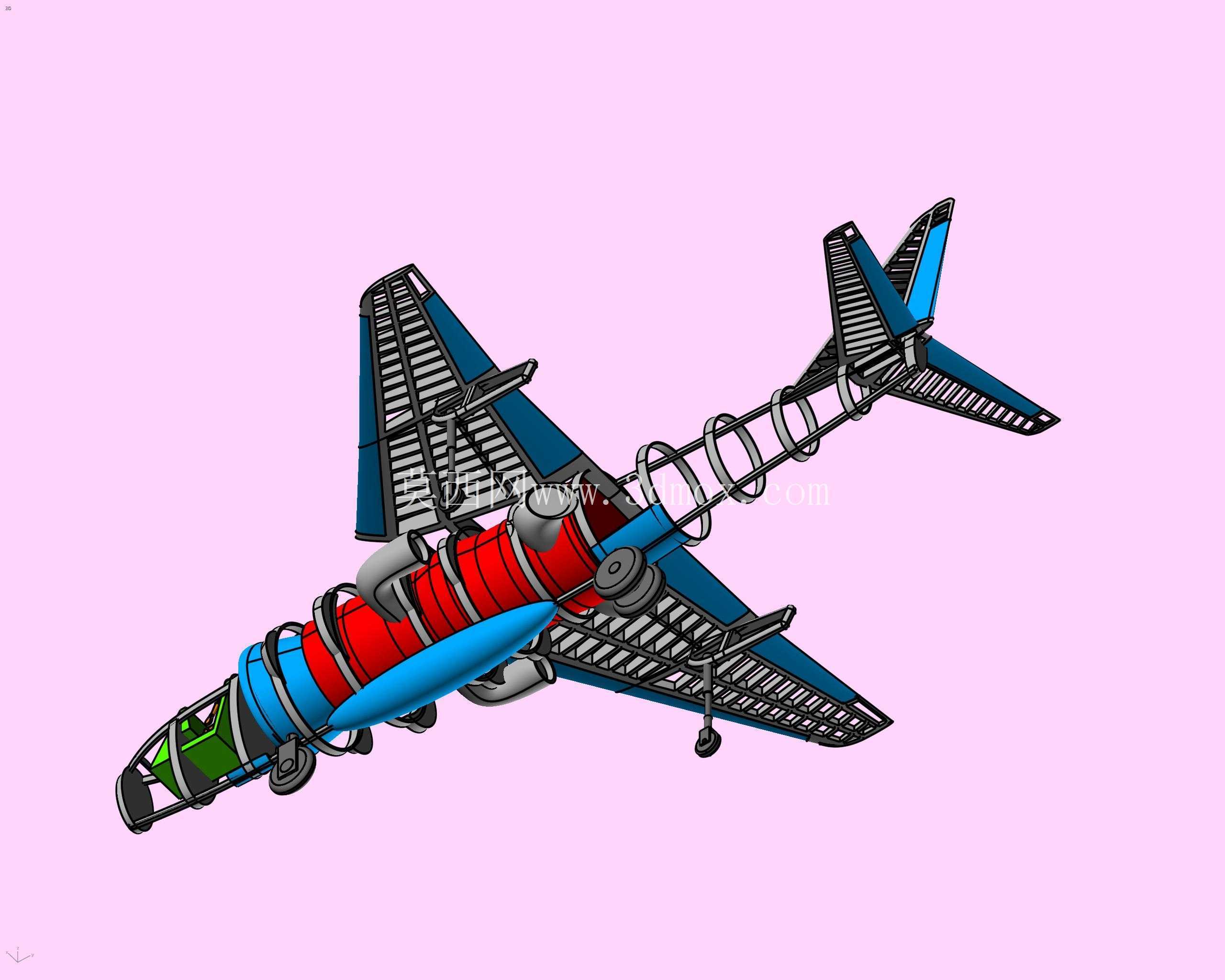

　　从实际应用场景来看，该机型主要配属两栖攻击舰与轻型航母甲板使用，建模过程中特意核对了机翼折叠边界、整机占地投影尺寸，甲板系留孔位置、起落架轮距参数均参照实机三视图做了缩放校准，机身两侧的半圆形进气道唇口造型、进气道防尘格栅结构都做了实体还原，机身上表面的减速板铰接位置、维护口盖轮廓、天线基座布局均按照实机外观特征排布。整个装配体拆分为机身主结构段、机翼组件、尾翼组件、动力喷口模块、起落架收放模块、座舱模块、外挂载荷模块七大子装配，每个子装配内部的零件按照实际装机的连接关系设置配合约束，紧固件安装孔位、肋板与蒙皮的贴合面都保留了工程建模的装配逻辑，没有出现曲面穿模、零件错位的问题。

　　在外形尺寸把控上，整机长细比、翼展与机身长度的比例、垂尾高度与平尾尾容量的匹配关系均参照公开三视图做了对齐，机头锥角、座舱盖后掠角度、机翼安装角、垂尾后掠角的几何参数都经过反复调整，保证整机外观识别度。设计思路上优先保证整机气动外形的完整性，其次还原可动部件的运动逻辑：转向喷口可在垂直推力状态与水平巡航状态之间转动，舵面可绕转轴偏转，起落架可完成收放动作，翼下挂点可替换不同类型的外挂载荷，既可以用于航空装备结构教学演示，也可作为舰载机甲板调度仿真、作战场景可视化、航空科普展陈的基础数模使用，建模过程中对曲面光顺度做了分层处理，机身蒙皮的拼接缝、舵面缝隙、口盖接缝都做了细微的几何区分，避免整机外观过于光滑失真，同时控制了整体零件数量，在保证细节特征的前提下兼顾装配运行流畅度，机身表面的应急放油口、编队灯、航行灯的安装位置也都预留了对应特征，方便后续做渲染展示或者进一步细化结构设计。
