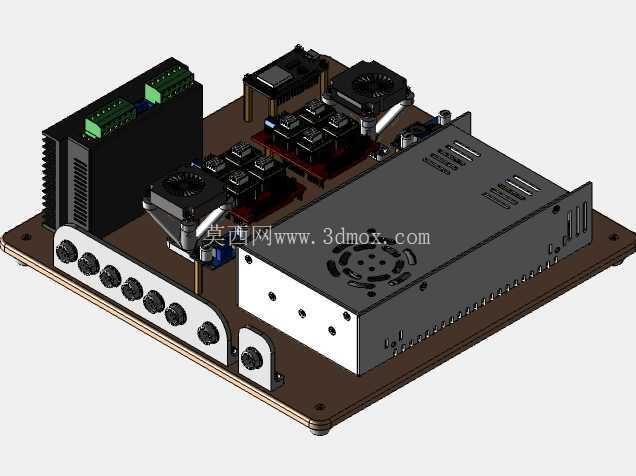

MEPhI_ARM机械手控制板结构设计

　　在工业机器人末端执行器的电控系统搭建环节，控制板作为信号中转与指令下发的核心载体，其结构设计合理性直接决定整套机械手的动作响应精度与长期运行稳定性，这款适配MEPhIARM机械手的控制板，在设计阶段就充分结合了桌面级轻载机械手的实际作业场景需求，没有照搬通用工业控制板的冗余布局。从实际应用场景来看，这类控制板主要适配教学实训场景的小型多轴机械手、实验室自动化采样机械臂、轻载分拣工位的执行端电控单元，这类场景下设备的安装空间普遍紧凑，往往需要将控制板集成在机械臂的基座内腔或者大臂的走线槽旁，不会预留独立的电控柜安装空间，因此设计时首先对板件的外形轮廓做了边界约束，整体采用矩形切角处理，

　　四个安装孔位的位置完全匹配MEPhIARM机械手基座的预装螺柱间距，安装时不需要额外做转接板加工，直接通过铜柱固定即可，板件边缘预留的走线缺口刚好对应基座内部的线束走向，避免动力线与信号线交叉缠绕带来的信号干扰问题。从功能特性层面来看，板件上的接口布局完全顺着机械臂的关节走线方向排布，动力输出接口集中在板件靠近关节电机出线的一侧，编码器信号接口、通讯接口则集中排布在另一侧，不同类型接口的间距做了冗余设计，既方便现场接线时的插拔操作，也能避免大电流动力线对弱信号传输的电磁干扰，板件上的核心元器件安装区域做了局部凸起的散热结构预留，不需要额外加装体积较大的散热鳍片，依靠基座内部的空气流动就能满足持续运行时的散热需求，

　　适配机械手长时间连续做往复分拣、点位移动的作业工况。设计思路上没有追求过多的冗余功能，所有电路布局都围绕MEPhI_ARM机械手的实际轴数控制需求展开，去掉了通用控制板上多余的扩展接口，既压缩了板件的整体尺寸，也降低了不必要的硬件成本，板件的厚度选取兼顾了结构强度与轻量化需求，安装后不会给机械臂基座带来额外的负重，避免影响机械臂大角度转动时的动态平衡，板件表面的阻焊层做了哑光处理，在实训场景的强光环境下不会产生反光，方便操作人员观察板件上的状态指示灯，快速判断设备运行状态。安装边界方面，板件的最高元器件高度控制在12mm以内，安装后与基座外壳的内壁预留了不小于3mm的安全间隙，不会出现元器件与外壳摩擦剐蹭的问题，

　　所有接口的插拔方向都垂直于板件平面，接线完成后线束的弯折半径符合工业布线规范，不会出现线束过度弯折导致的线芯断裂问题，板件上预留的固定接地螺柱位置，刚好对应基座上的接地点位，安装时可以直接用导线连接，不需要额外走线，满足工业设备的接地安全要求。在实际的设备调试环节，这种针对性设计的控制板相比通用控制板，能减少至少30%的接线工作量，同时因为接口布局与机械臂的走线完全匹配，后期维护时更换板件不需要重新梳理线束，只需要对应接口插拔即可完成更换，大幅缩短设备的停机维护时间，针对机械手作业时可能产生的持续振动，板件上的所有接插件都选用了带锁扣的型号，避免长时间振动导致接口松动脱落，元器件的焊盘做了加大处理，提升焊接点的抗振动疲劳强度，适配机械臂快速启停、往复运动的作业特性。
