玩具枪注塑成型模具结构设计方案

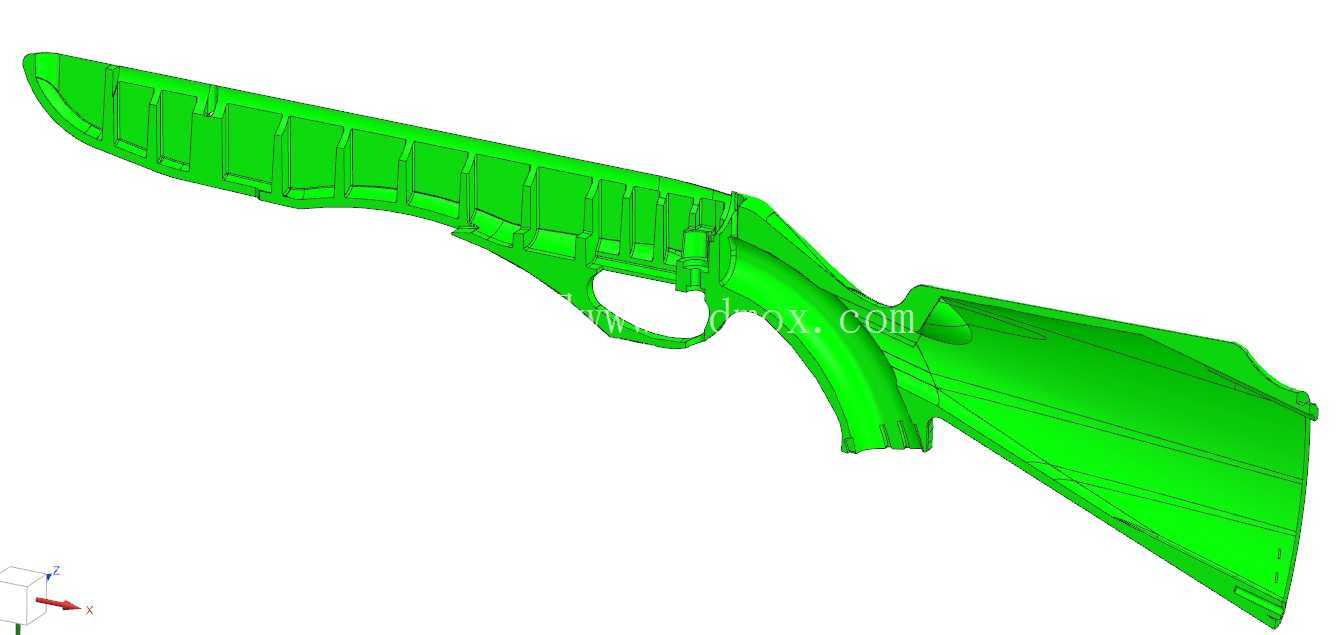

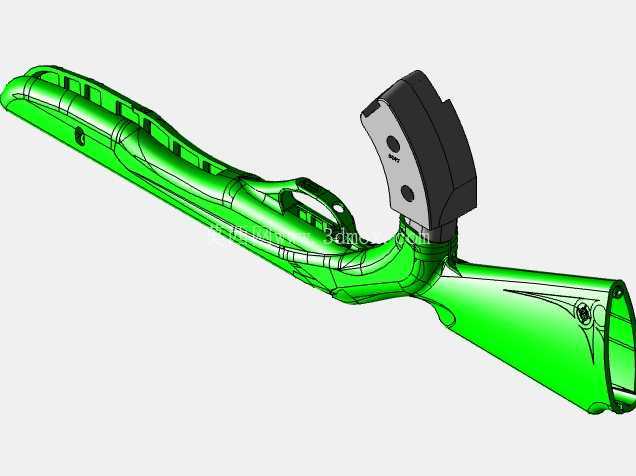

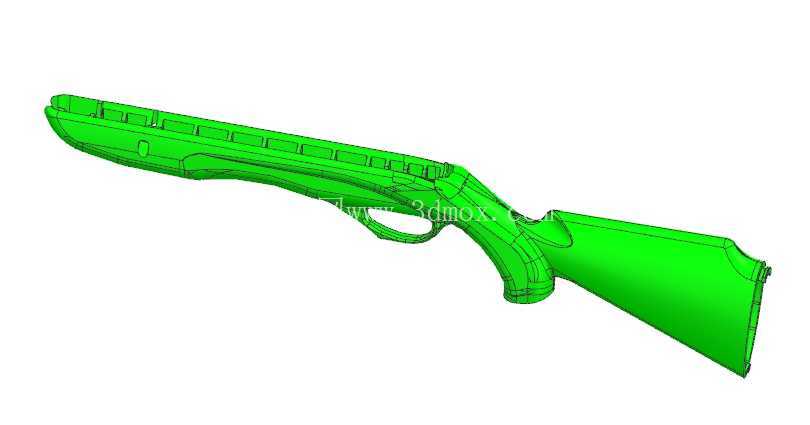

　　这套模具针对玩具枪外壳类塑胶件的批量注塑生产设计，核心适配儿童玩具品类中长枪型产品的主体外壳成型需求，在玩具制造车间的注塑工位上，可直接配套卧式注塑机完成连续生产作业。从结构布局来看，模具采用一模多腔的排布逻辑？不对，实际看结构是针对枪身异形曲面的分模设计，分模面沿着枪身的轮廓折线拆分，充分考虑了塑胶件脱模时的拔模斜度预留，枪身握把处的内凹结构采用了斜顶抽芯结构，避免成型后出现粘模、拉伤的问题。

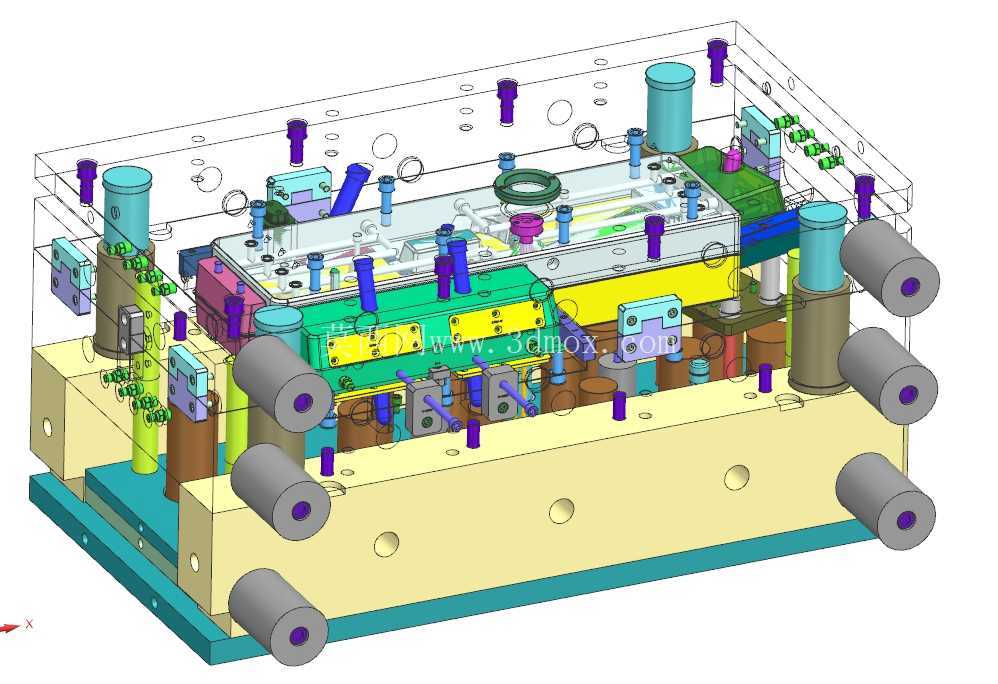

　　模具的动定模部分都做了独立的冷却水路排布，定模侧的水路贴近型腔表面，距离型腔壁的距离控制在12-15mm区间，保证冷却均匀，减少塑胶件成型后的翘曲变形；动模侧除了基础冷却水路外，在枪身枪管的长条形结构位置额外增设了隔水片式冷却回路，解决长筒结构冷却不均导致的收缩痕问题。导向系统采用了四个导柱导套配合，导柱做了偏心排布，防止装模时出现动定模装反的操作失误，导套端部做了导入倒角，合模时可自动校正位置偏差。

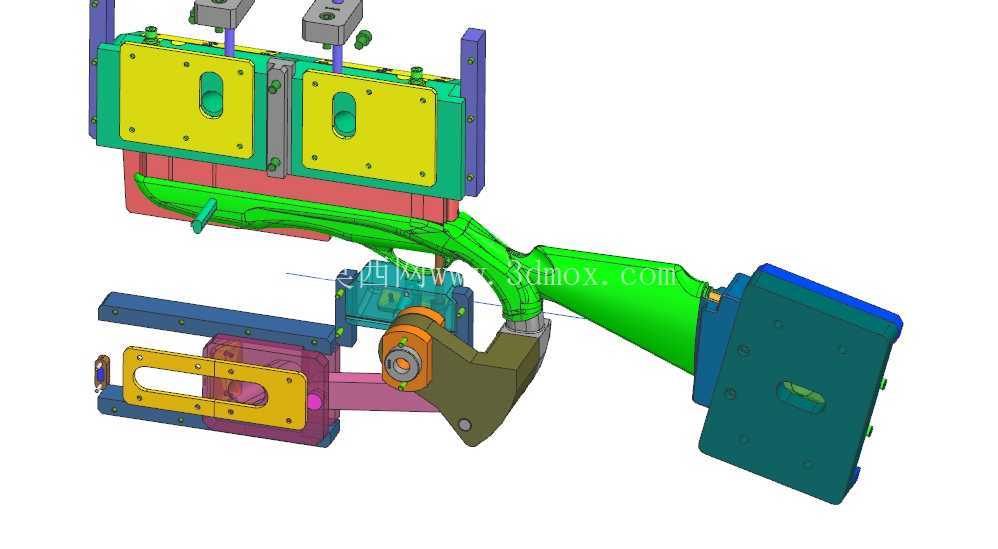

　　顶出系统采用顶针、顶块组合的方式，在枪身的加强筋位置布置直径4mm的圆顶针，在枪身侧面的大平面位置采用矩形顶块，顶块的贴合面做了0.02mm的预压量，避免顶出时在塑胶件表面留下明显的顶出痕迹，同时保证顶出力均匀分布，防止薄壁位置顶穿、变形。抽芯结构部分，枪身尾部的侧孔采用了液压油缸驱动的滑块抽芯，抽芯行程预留了5mm的安全余量，滑块的锁紧采用楔紧块结构，楔紧块的斜面角度比滑块斜面大2度，保证注塑时滑块不会因为射胶压力出现后退飞边的问题。

　　安装边界上，模具的整体长宽尺寸适配200吨级卧式注塑机的哥林柱间距，定位圈直径采用标准100mm规格，浇口套的球面半径与注塑机喷嘴球面半径匹配，射嘴接触位置做了淬火处理，硬度达到HRC52以上，防止长期使用出现冲蚀磨损。浇注系统采用侧浇口进料，浇口位置选在枪身底部的非外观面，浇口宽度3mm、厚度1.2mm，填充时熔料可以顺着枪身的长度方向平稳填充，减少熔接痕的产生，同时浇口去除后不会在外观面留下明显痕迹，减少后续打磨工序的工作量。

　　模具的成型零件部分，型腔、型芯都采用了预硬钢材质，表面做了抛光处理，外观面的抛光粗糙度达到Ra0.8，保证成型后的塑胶件表面光泽度符合玩具产品的外观要求，易磨损的滑块、斜顶位置做了氮化处理，提升表面耐磨性能，延长模具的维护周期。在排气设计上，在分模面的熔料末端位置开设了深度0.02mm的排气槽，排气槽距离型腔边缘5mm位置加深到1mm，避免填充末端出现困气烧焦、缺胶的问题，同时在顶针与顶针孔的配合间隙也兼顾了排气作用，无需额外开设排气结构。

　　实际生产场景中，这套模具可以适配PP、ABS等常用玩具塑胶原料的成型，成型周期控制在30秒左右，开模后顶出动作平稳，塑胶件可以自动脱落，配合机械手取件可实现全自动化生产，不需要人工辅助取件，大幅提升生产效率。模具的所有紧固件都采用标准内六角螺丝，吊环孔采用标准M16规格，方便模具的吊装、拆装维护，日常生产中只需要定期检查导柱导套的润滑情况、顶出结构的顺畅度，就可以保证长期稳定生产，不需要频繁拆解维修。针对玩具产品的安全要求，模具的成型面没有尖锐的边角结构，所有转角位置都做了R0.5以上的圆角过渡，保证成型后的塑胶件没有锋利边缘，符合玩具产品的安全规范。
