四推进器水下探测作业机器人结构设计

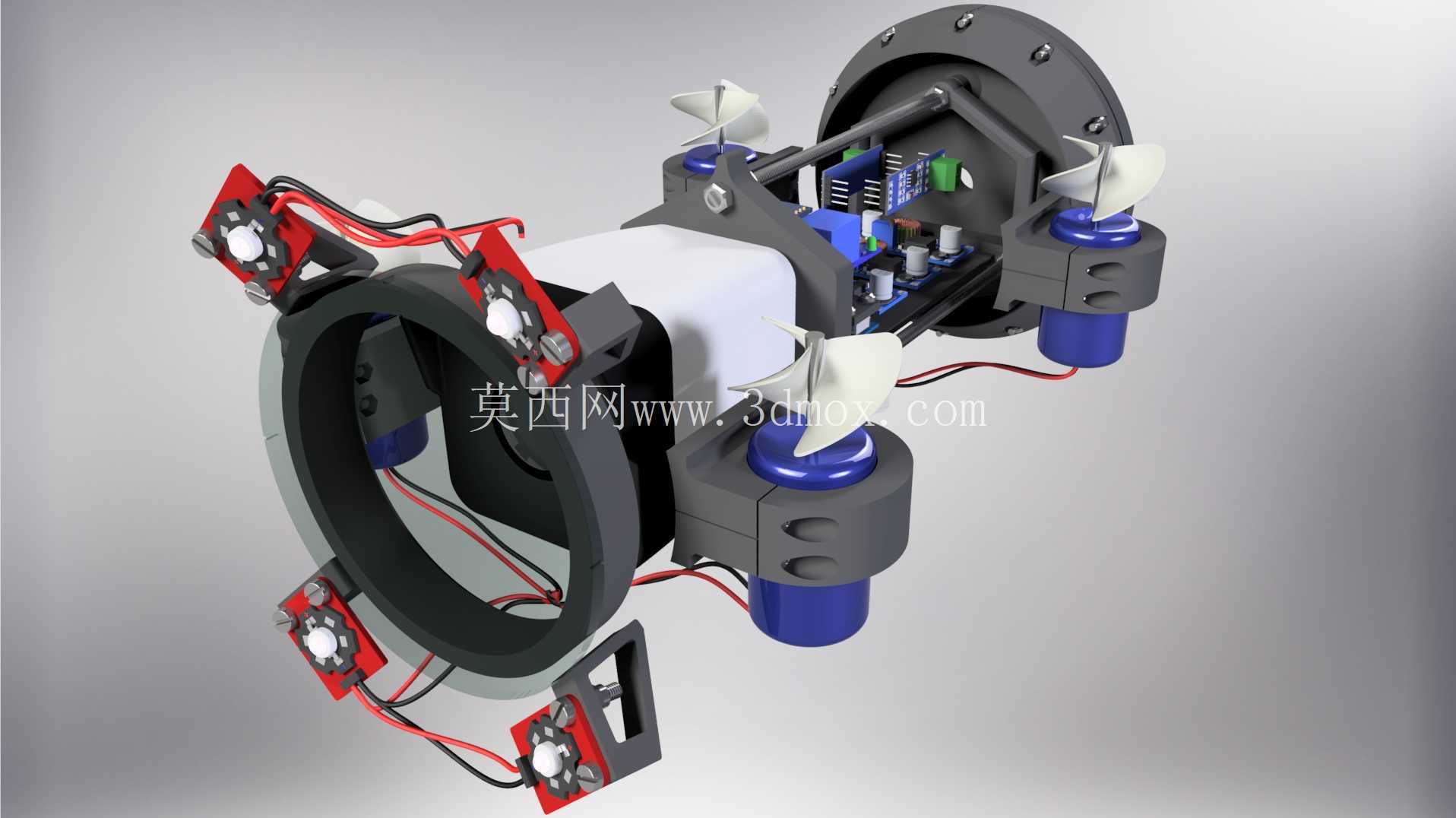

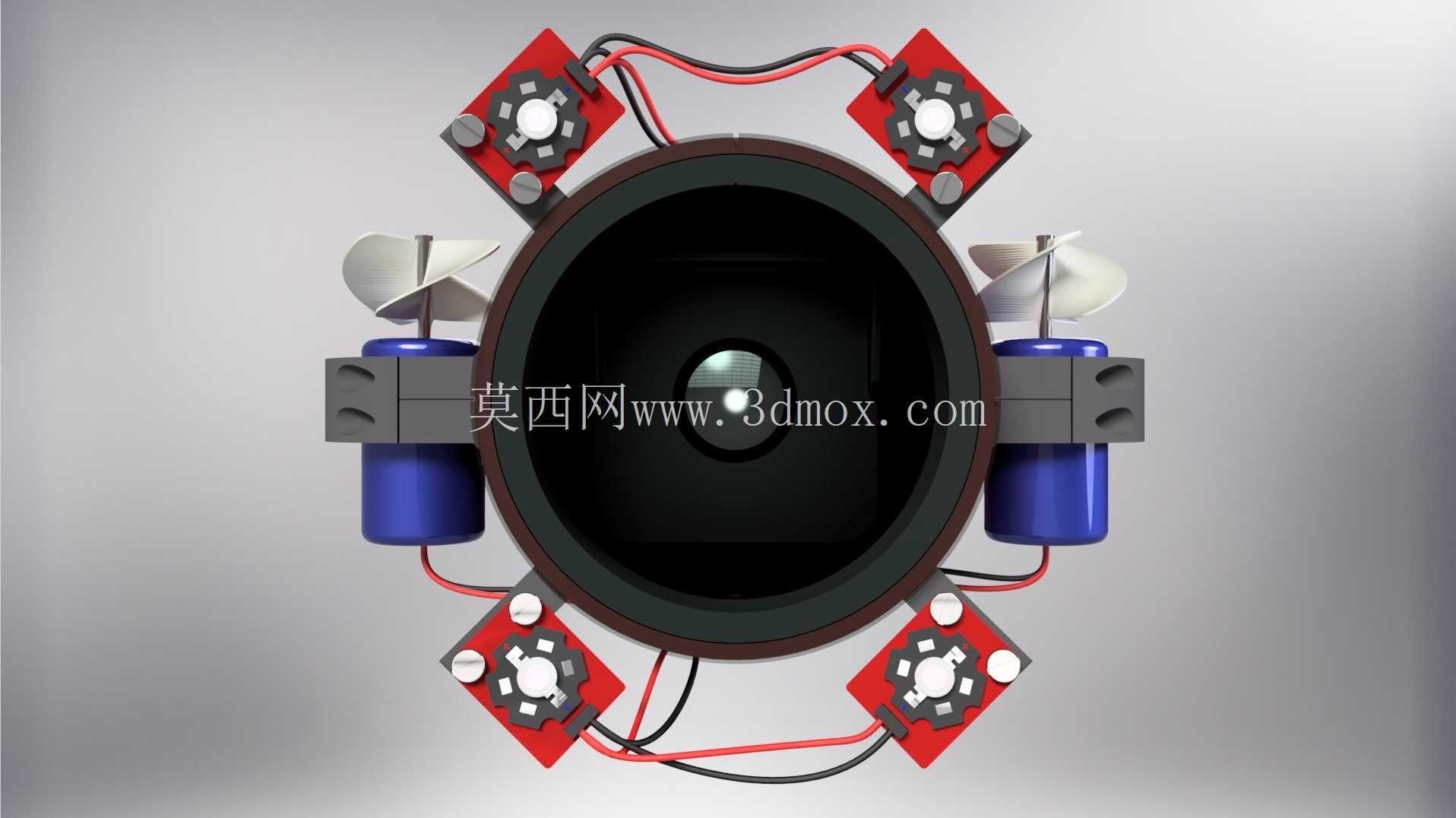

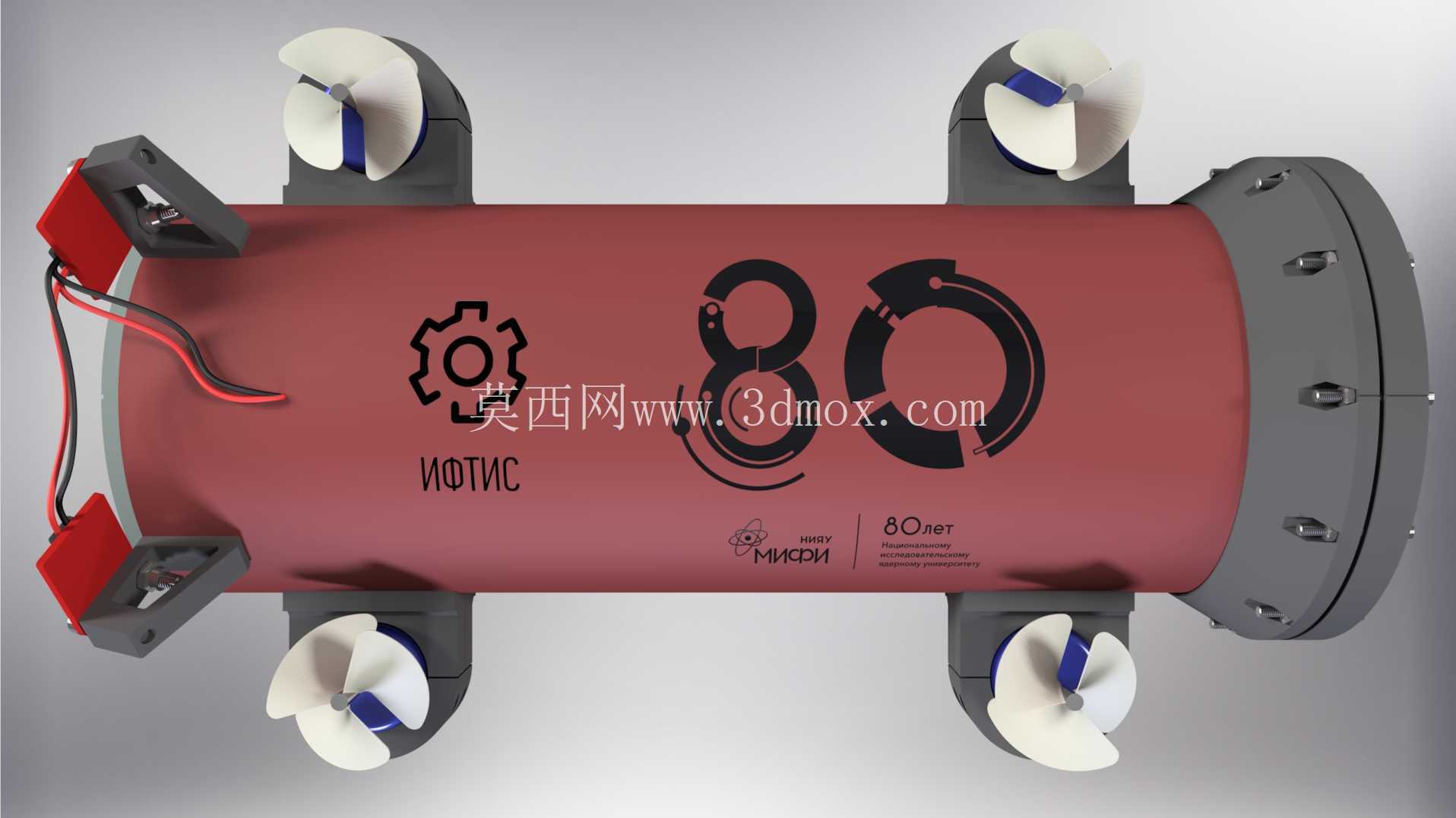

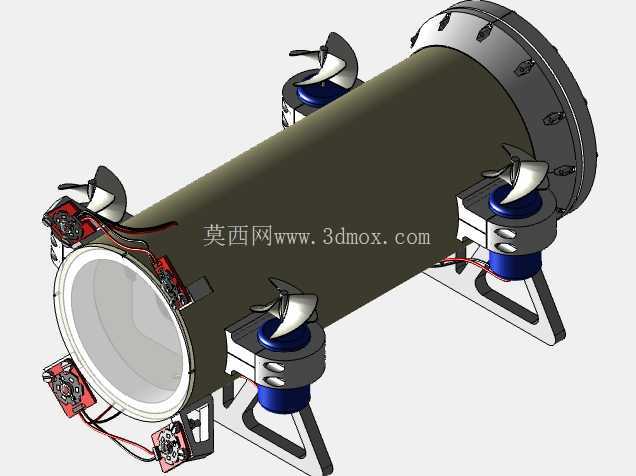

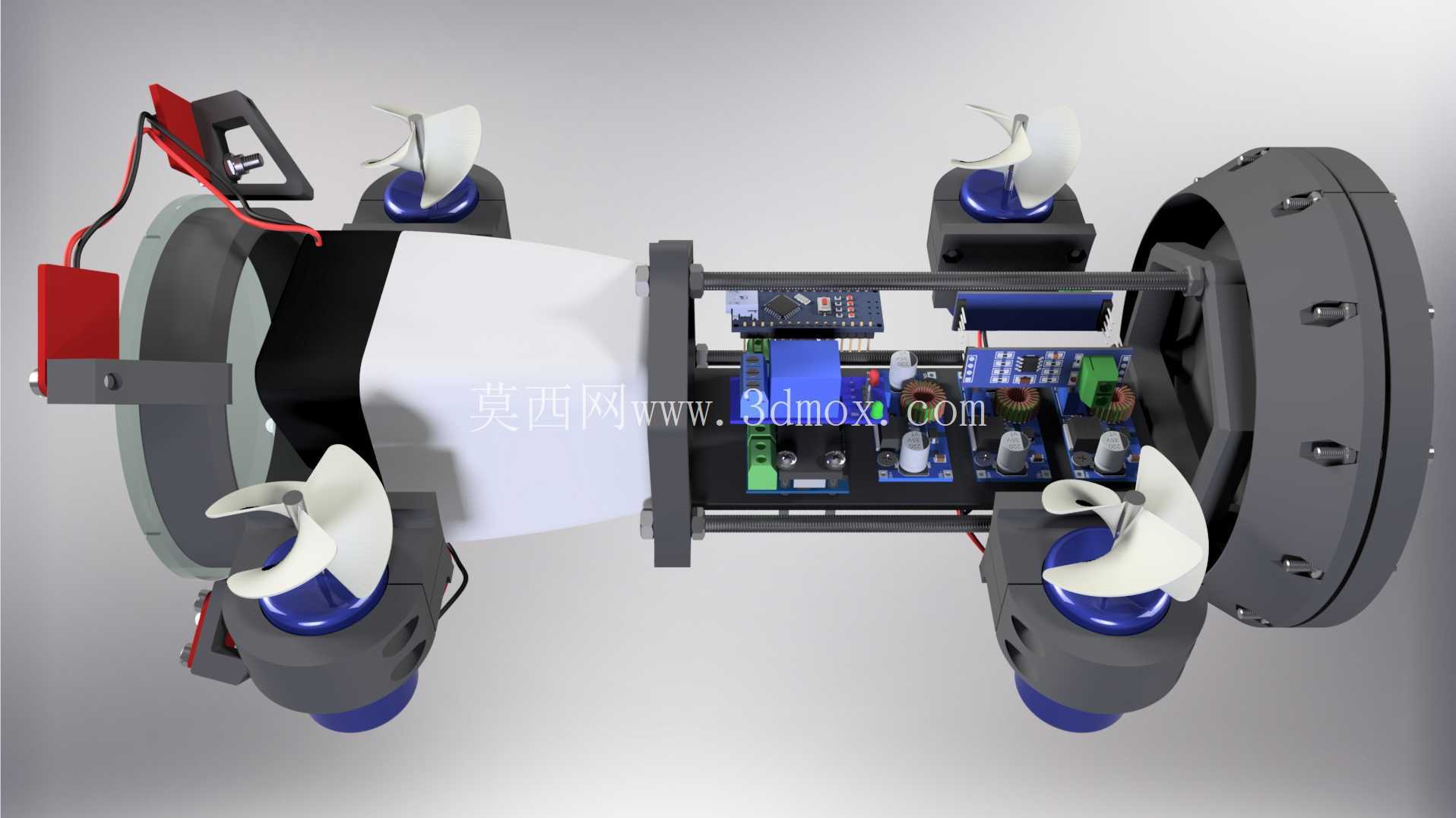

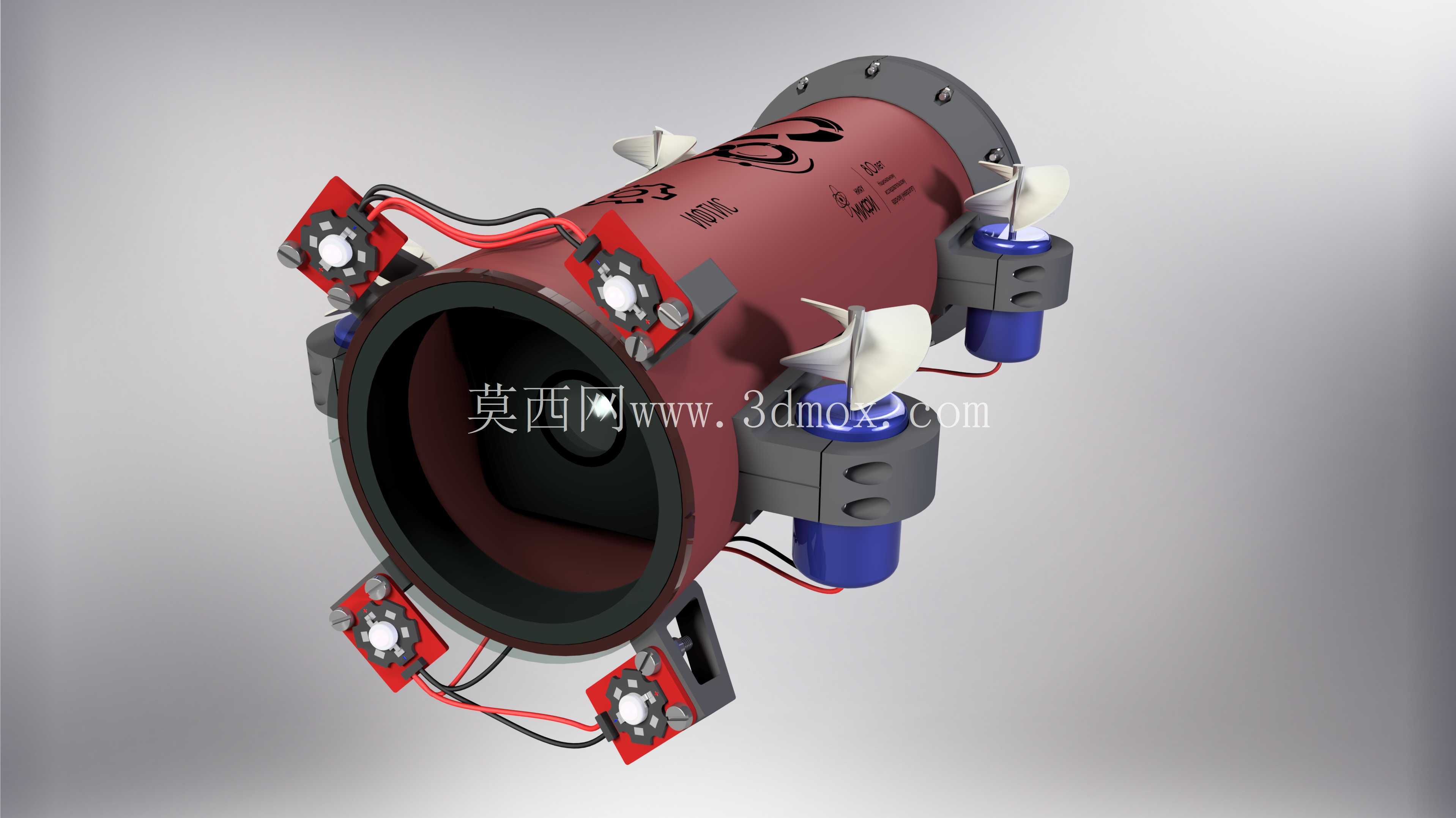

　　这款水下机器人采用中心环形主舱体搭配四组对称分布推进单元的布局，核心主舱为耐压密封结构，作为整机的承载与控制核心，内部可集成控制电路板、供电模块、传感单元与数据存储组件，舱体前端预留光学探测窗口，可搭载水下摄像、照明模组，满足水下视觉观测、环境数据采集的需求。四组推进单元呈十字对称分布在主舱体的四个对角方位，每组推进单元包含防水驱动电机、螺旋桨推进桨叶、安装固定基座与走线结构，对角分布的推进布局可实现机器人在水下的多自由度运动控制，通过不同推进器的转速差与转向配合，可完成垂直升降、水平前后移动、横向平移、原地转向等动作，适配狭窄水下空间的灵活作业需求。推进单元与主舱体之间通过模块化连接支架固定，支架采用耐水腐蚀的结构设计，

　　既保证连接强度，也预留了线缆走线的空间，供电与控制线缆沿支架内部布设，避免线缆外露在水流中产生缠绕或水阻干扰。主舱体两侧对称设置的两组横向推进器，主要负责机器人水平方向的进退与转向控制，上下对角分布的四组斜向推进器则负责垂直方向的升沉与姿态稳定控制，多推进器的冗余设计也提升了设备在复杂水流环境下的运行可靠性，单组推进器出现故障时仍可通过其余推进器的配合完成返航动作。从结构设计角度看，整机采用对称式布局，重心与浮心经过匹配调校，可保证水下悬停时的姿态平稳，减少姿态调整的动力消耗。主舱体的环形结构在保证内部安装空间的同时，也降低了水流冲击的正面阻力，舱体外壳采用圆弧过渡设计，避免尖锐结构产生的水流紊流影响推进效率。

　　各推进单元的安装基座设置了角度微调结构，可根据实际作业的水流环境调整推进器的喷射角度，优化不同工况下的动力输出效率。设备的安装边界方面，整机外轮廓为类正方形布局，对角方向的最大尺寸可满足小型水下作业场景的通过性需求，可进入管径较小的管道、狭窄的水下结构缝隙完成检测作业，整体重量经过浮力材料配平，可实现中性浮力悬停，减少推进系统的持续动力输出负载。在实际应用场景中，该类水下机器人可用于淡水湖泊、近海水域的水下结构检测，比如水利设施的坝体裂缝排查、水下管道的破损检测、水下科考作业的环境观测、水产养殖区域的水下巡检等场景，相比人工水下作业，可长时间在高危、低能见度的水下环境完成重复性巡检任务，降低人工作业的安全风险。

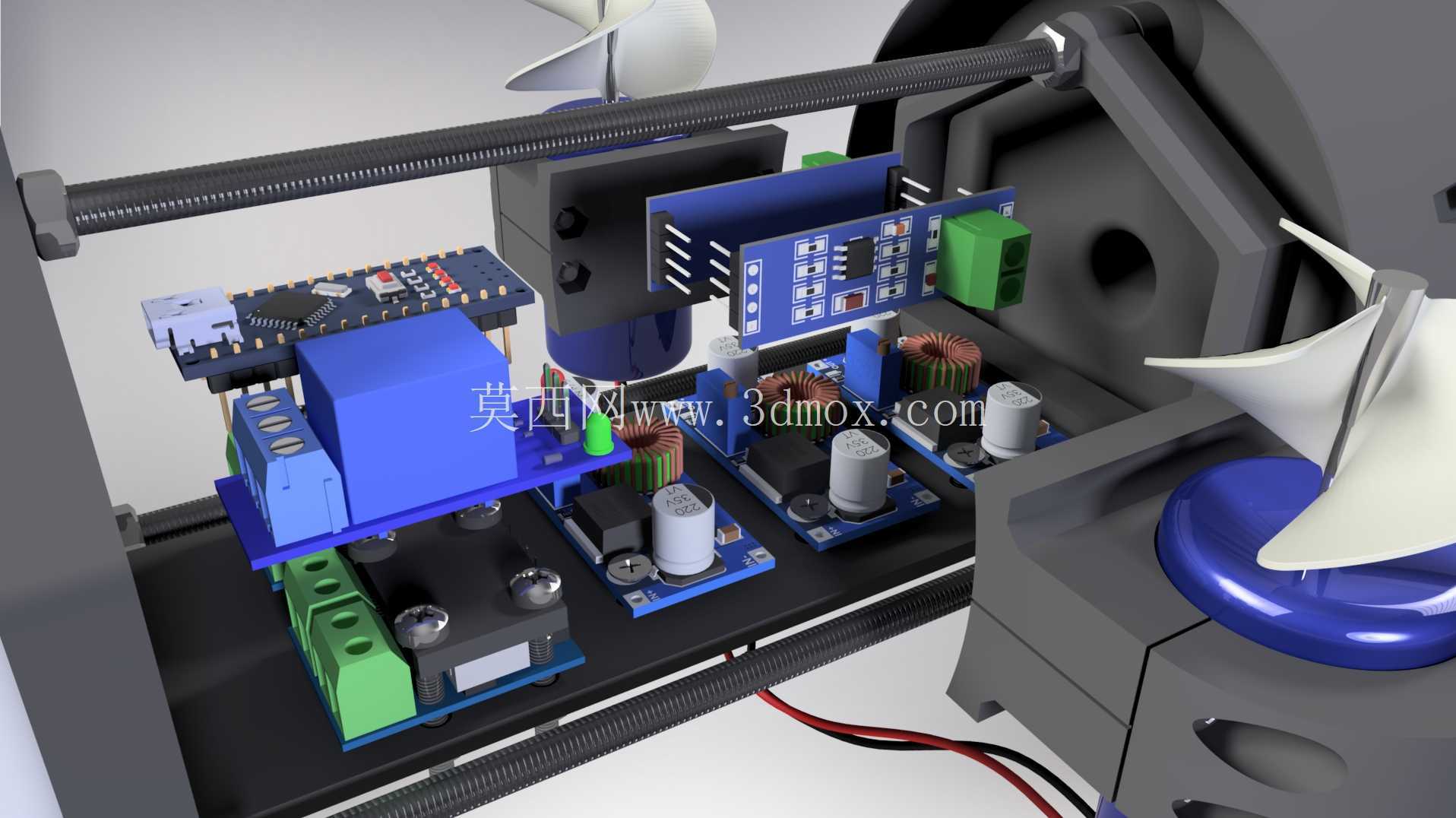

　　设计过程中针对水下密封需求，主舱体的连接部位采用径向密封与端面密封结合的结构，所有穿舱线缆均采用防水密封接头，保证舱体内部电子元件在额定水深下的密封可靠性，推进器的转动轴部位采用动密封结构，适配持续转动工况下的防水要求。整机的结构件均做了耐水腐蚀的表面处理，适配淡水与轻度咸水环境的长期使用需求，各模块化组件可快速拆解更换，便于后期的维护与部件替换，比如推进器桨叶被水下杂物缠绕损坏时，可单独拆解对应推进单元进行维修，无需拆解整机密封舱，降低维护成本与维护难度。设备的供电线路采用分路供电设计，控制单元与动力推进单元分开供电，避免动力单元启动时的电流波动干扰控制信号的稳定性，传感单元的走线单独做屏蔽处理，减少水下复杂电磁环境对传感数据传输的干扰。
